特許ウォッチ

公開番号2025147439
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047689
出願日2024-03-25
発明の名称液晶ポリエステル組成物及びフィルム
出願人住友化学株式会社
代理人個人,個人,個人,個人
主分類C08L 67/00 20060101AFI20250930BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】高い機械的強度を有するフィルムを製膜可能な液晶ポリエステル組成物及び当該液晶ポリエステル組成物を含むフィルムの提供。
【解決手段】液晶ポリエステルと、無機充填剤と、レベリング剤とを含有する、液晶ポリエステル組成物。
【選択図】なし
特許請求の範囲【請求項１】
液晶ポリエステルと、無機充填剤と、レベリング剤とを含有する、液晶ポリエステル組成物。
続きを表示（約 1,000 文字）【請求項２】
前記液晶ポリエステルは、下記式（Ａ１）で示される構造単位、下記式（Ａ２）で示される構造単位、および下記式（Ａ３）で示される構造単位を含み、
前記式（Ａ１）で表される構造単位の含有量は、前記液晶ポリエステルを構成する全構造単位に対して、３０モル％以上８０モル％以下であり、
前記式（Ａ２）で表される構造単位の含有量は、前記液晶ポリエステルを構成する全構造単位に対して、１０モル％以上３５モル％以下であり、
前記式（Ａ３）で表される構造単位の含有量は、前記液晶ポリエステルを構成する全構造単位に対して、１０モル％以上３５モル％以下である、請求項１に記載の液晶ポリエステル組成物。
（Ａ１）－Ｏ－Ａｒ１－ＣＯ－
（Ａ２）－ＣＯ－Ａｒ２－ＣＯ－
（Ａ３）－Ｘ－Ａｒ３－Ｙ－
［式中、Ａｒ１は、１，４－フェニレン基、２，６－ナフタレン基、又は４，４’－ビフェニレン基を表し、Ａｒ２は、１，４－フェニレン基、１，３－フェニレン基、又は２，６－ナフタレン基を表し、Ａｒ３は、１，４－フェニレン基又は１，３－フェニレン基を表し、Ｘは－ＮＨ－を表し、Ｙは、－Ｏ－又はＮＨ－を表す。］
【請求項３】
前記無機充填剤は、タルク又はマイカである、請求項１又は２に記載の液晶ポリエステル組成物。
【請求項４】
前記無機充填剤の平均粒子径Ｄ５０は、１００ｎｍ以上８２０ｎｍ以下である、請求項１又は２に記載の液晶ポリエステル組成物。
【請求項５】
前記無機充填剤の含有量は、液晶ポリエステル、無機充填剤、及びレベリング剤の合計１００質量部に対して、１０質量部以上２５質量部以下である、請求項１又は２に記載の液晶ポリエステル組成物。
【請求項６】
前記レベリング剤は、ポリエーテル変性ポリジメチルシロキサンを含む、請求項１又は２に記載の液晶ポリエステル組成物。
【請求項７】
前記レベリング剤の含有量は、液晶ポリエステル、及び、無機充填剤の合計１００質量部に対して、０．０１質量部以上１.５質量部以下である、請求項１又は２に記載の液晶ポリエステル組成物。
【請求項８】
さらに有機溶媒を含有する、請求項１又は２に記載の液晶ポリエステル組成物。
【請求項９】
請求項１又は２に記載の液晶ポリエステル組成物を含む、フィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液晶ポリエステル組成物及びフィルムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
液晶ポリエステルは、優れた高周波特性、低吸湿性を示すことから、エレクトロニクス基板材料として注目されている。特に、芳香族アミン誘導体由来の構造単位を含む液晶ポリエステルと有機溶媒とを含有する溶液組成物は、支持体上に流延し、該流延物から溶媒を除去することにより異方性の小さい液晶ポリエステルフィルムを製造し得るため、電子部品用フィルムの材料として優れている。
【０００３】
液晶ポリエステルを含有する組成物は、必要に応じて、無機充填剤が含有されている。
例えば、特許文献１には、液晶性ポリエステルフィルムおよび金属膜が積層してなる液晶性ポリエステルフィルム積層体であって、芳香族ジアミン由来の構造単位、フェノール性水酸基を有する芳香族アミン由来の構造単位、および芳香族アミノ酸由来の構造単位からなる群から選ばれる少なくとも１種の構造単位を全構造単位に対して１０～３５モル％含む液晶性ポリエステルからなるフィルムである前記液晶性ポリエステルフィルム積層体が開示されており、当該液晶性ポリエステルフィルムは、液晶性ポリエステル１００重量部に対して無機フィラーを１０～５０重量部の範囲で含有してなることが開示されている（特許文献１の請求項２）。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－３４２９８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されたような従来の液晶ポリエステル組成物により製膜された液晶ポリエステルフィルムにおいては、機械的強度について改善の余地がある。
【０００６】
本発明は、上記のような事情に鑑みてなされたものであり、高い機械的強度を有するフィルムを製膜可能な液晶ポリエステル組成物及び当該液晶ポリエステル組成物を含むフィルムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
液晶ポリエステルに無機充填剤を添加した組成物において、当該組成物中で無機充填剤がうまく分散せず、フィルムの機械的強度低下につながる場合がある。
一方で、本発明者らが鋭意検討を行った結果、当該組成物にさらにレベリング剤を添加すると、液晶ポリエステル、無機充填剤、及び、レベリング剤の相互作用により、組成物中で無機充填剤が均一に分散し、高い機械的強度を有するフィルムを製膜可能であることを見出し、本発明を完成するに至った。
上記の課題を解決するため、本発明は以下の態様を包含する。
【０００８】
［１］液晶ポリエステルと、無機充填剤と、レベリング剤とを含有する、液晶ポリエステル組成物。
［２］前記液晶ポリエステルは、下記式（Ａ１）で示される構造単位、下記式（Ａ２）で示される構造単位、および下記式（Ａ３）で示される構造単位を含み、
前記式（Ａ１）で表される構造単位の含有量は、前記液晶ポリエステルを構成する全構造単位に対して、３０モル％以上８０モル％以下であり、
前記式（Ａ２）で表される構造単位の含有量は、前記液晶ポリエステルを構成する全構造単位に対して、１０モル％以上３５モル％以下であり、
前記式（Ａ３）で表される構造単位の含有量は、前記液晶ポリエステルを構成する全構造単位に対して、１０モル％以上３５モル％以下である、［１］に記載の液晶ポリエステル組成物。
（Ａ１）－Ｏ－Ａｒ１－ＣＯ－
（Ａ２）－ＣＯ－Ａｒ２－ＣＯ－
（Ａ３）－Ｘ－Ａｒ３－Ｙ－
［式中、Ａｒ１は、１，４－フェニレン基、２，６－ナフタレン基、又は４，４’－ビフェニレン基を表し、Ａｒ２は、１，４－フェニレン基、１，３－フェニレン基、又は２，６－ナフタレン基を表し、Ａｒ３は、１，４－フェニレン基又は１，３－フェニレン基を表し、Ｘは－ＮＨ－を表し、Ｙは、－Ｏ－又はＮＨ－を表す。］
［３］前記無機充填剤は、タルク又はマイカである、［１］又は［２］に記載の液晶ポリエステル組成物。
［４］前記無機充填剤の平均粒子径Ｄ５０は、１００ｎｍ以上８２０ｎｍ以下である、［１］～［３］のいずれか一項に記載の液晶ポリエステル組成物。
［５］前記無機充填剤の含有量は、液晶ポリエステル、無機充填剤、及びレベリング剤の合計１００質量部に対して、１０質量部以上２５質量部以下である、［１］～［４］のいずれか一項に記載の液晶ポリエステル組成物。

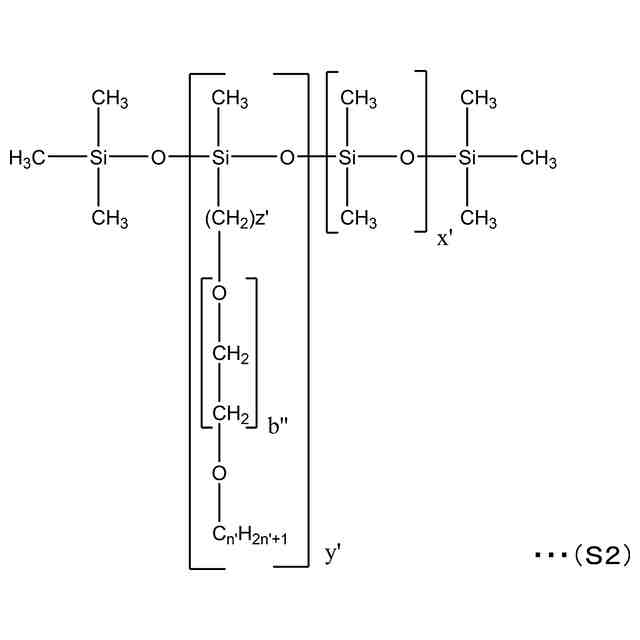

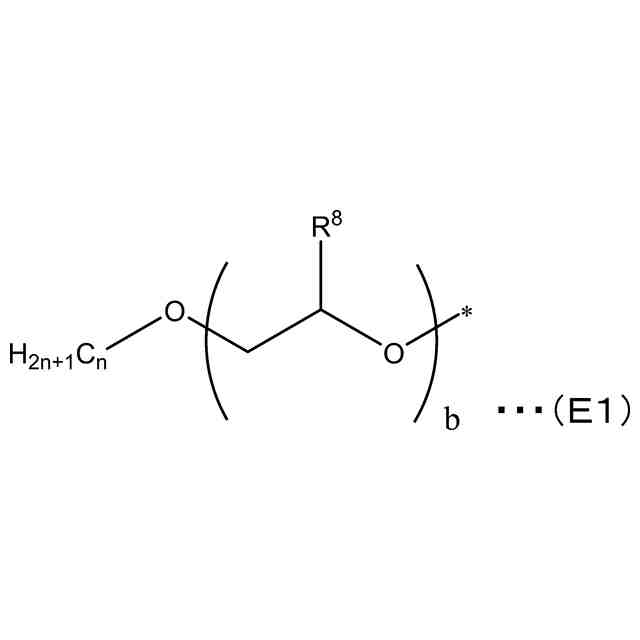

［６］前記レベリング剤は、ポリエーテル変性ポリジメチルシロキサンを含む、［１］～［５］のいずれか一項に記載の液晶ポリエステル組成物。
［７］前記レベリング剤の含有量は、液晶ポリエステル、及び、無機充填剤の合計１００質量部に対して、０．０１質量部以上１.５質量部以下である、［１］～［６］のいずれか一項に記載の液晶ポリエステル組成物。
［８］さらに有機溶媒を含有する、［１］～［７］のいずれか一項に記載の液晶ポリエステル組成物。
［９］［１］～［７］のいずれか一項に記載の液晶ポリエステル組成物を含む、フィルム。
【発明の効果】
【０００９】
本発明によれば、高い機械的強度を有するフィルムを製膜可能な液晶ポリエステル組成物及び当該液晶ポリエステル組成物を含むフィルムを提供することができる。
【発明を実施するための形態】
【００１０】
（液晶ポリエステル組成物）
本実施形態の液晶ポリエステル組成物は、液晶ポリエステルと、無機充填剤と、レベリング剤とを含有する。
（【００１１】以降は省略されています）

関連特許
