公開番号2025147775
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048186
出願日2024-03-25
発明の名称外装材
出願人YKK AP株式会社
代理人弁理士法人樹之下知的財産事務所
主分類E04B 1/684 20060101AFI20250930BHJP(建築物)
要約【課題】日射を遮る外装材であって、外観意匠の向上およびルーバー間の隙間からの光漏れの抑制を図り得ると共に当該隙間における風通過音の発生を抑制できる外装材を提供すること。
【解決手段】庇10は、カーテンウォールにおいてX軸方向に並設されて日射を遮る外装材であって、庇本体11と、庇本体11の両端面12に設けられる隙間塞ぎ体21とを有する。隙間塞ぎ体21は、端面12に設けられると共に当該端面12に沿った嵌合溝26が形成されるホルダ部材22と、嵌合溝26に沿って嵌着されると共に端面12に対して隙間を隔てて隣り合う他の庇10の端面13に当接可能に配置される乾式ガスケット31とを備える。
【選択図】図3
特許請求の範囲【請求項１】
建物壁において端面同士が対向して配置されて並設される外装材であって、
長尺の外装材本体と、前記外装材本体の両端面のうちの少なくとも一方の端面に設けられる乾式の隙間塞ぎ体とを有する
ことを特徴とする外装材。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の外装材において、
前記隙間塞ぎ体は、前記外装材本体の前記端面に設けられると共に当該端面に沿った嵌合溝が形成されるホルダ部材と、
前記嵌合溝に沿って嵌着されると共に前記端面に対して隙間を隔てて隣り合う他の外装材の端面に当接可能に配置される乾式ガスケットとを備える
ことを特徴とする外装材。
【請求項３】
請求項２に記載の外装材であって、
前記ホルダ部材は、前記外装材本体の前記端面に沿って延びると共に当該外装材本体に取り付けられる基底部と、前記基底部の両側縁から前記外装材本体の長手方向に延出し且つ先端縁部が互いに接近する方向に折曲される一対の側部とを有し、
前記嵌合溝は、前記一対の側部の前記先端縁部の間で前記ホルダ部材の長手方向に沿って開口して形成される
ことを特徴とする外装材。
【請求項４】
請求項１に記載の外装材において、
隣り合う前記他の外装材との間には、一つの前記隙間塞ぎ体が設けられる
ことを特徴とする外装材。
【請求項５】
請求項１に記載の外装材において、
隣り合う前記他の外装材との間には、少なくとも二つの前記隙間塞ぎ体が設けられる
ことを特徴とする外装材。
【請求項６】
請求項５に記載の外装材において、
前記少なくとも二つの隙間塞ぎ体は、前記外装材本体の両端面のうちの一方の端面に設けられる
ことを特徴とする外装材。
【請求項７】
請求項５に記載の外装材において、
前記少なくとも二つの隙間塞ぎ体の先端同士は連続する
ことを特徴とする外装材。
【請求項８】
請求項２に記載の外装材において、
前記乾式ガスケットは、その長手方向に連続すると共に、隣り合う前記他の外装材の端面に当接可能に延出した上下二つのヒレ部を有する
ことを特徴とする外装材。
【請求項９】
請求項２に記載の外装材において、
前記乾式ガスケットは、前記嵌合溝への嵌着状態で前記ホルダ部材を覆う
ことを特徴とする外装材。
【請求項１０】
請求項２に記載の外装材において、
前記外装材本体は、小口に蓋部材が設けられるアルミ形材で構成され、
前記ホルダ部材は、前記蓋部材に取り付けられる
ことを特徴とする外装材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、建物壁に設けられて建物外観（ファザード）の意匠を構成したり、また、日射を遮ったりする外装材に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、建築物の外壁を構成するカーテンウォールユニットに備えられる外装材としてのルーバーが知られている（特許文献１参照）。前記カーテンウォールユニットは、上下左右に並設されて外壁を構成しており、ルーバーも左右に並設されている。各ルーバーは、日射を遮るものであり、ルーバー羽根と、ルーバー羽根の左右の両端に接合される平板状のブラケットとを備えており、左右に隣り合うルーバーのブラケットは、互いに隙間を隔てて左右方向に対向して配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－２０４１７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載のルーバーでは、左右に隣り合うブラケット（ルーバーの端面）同士が互いに隙間を隔てて左右方向に対向して配置されているので、左右方向においてルーバーの連続性がなく外観意匠が損なわれており、当該隙間から光漏れが生じてしまう。また、当該隙間を風が通る際に風通過音（笛鳴り）が生じるおそれがある。
なお、特許文献１では、ルーバーが左右方向に並設されるが、このほか、ルーバーなどの外装材が上下方向などの任意方向に並設される場合にも、前述同様に、外観意匠が損なわれ、光漏れが生じ、また、風通過音が生じるおそれがある。
【０００５】
本発明の目的は、外観意匠の向上および端面間の隙間からの光漏れの抑制を図り得ると共に当該隙間における風通過音の発生を抑制できる外装材を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の外装材は、建物壁において端面同士が対向して配置されて並設される外装材であって、長尺の外装材本体と、前記外装材本体の両端面のうちの少なくとも一方の端面に設けられる乾式の隙間塞ぎ体とを有することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、外観意匠の向上および端面間の隙間からの光漏れの抑制を図り得ると共に当該隙間における風通過音の発生を抑制できる外装材を提供することができる。
【図面の簡単な説明】
【０００８】

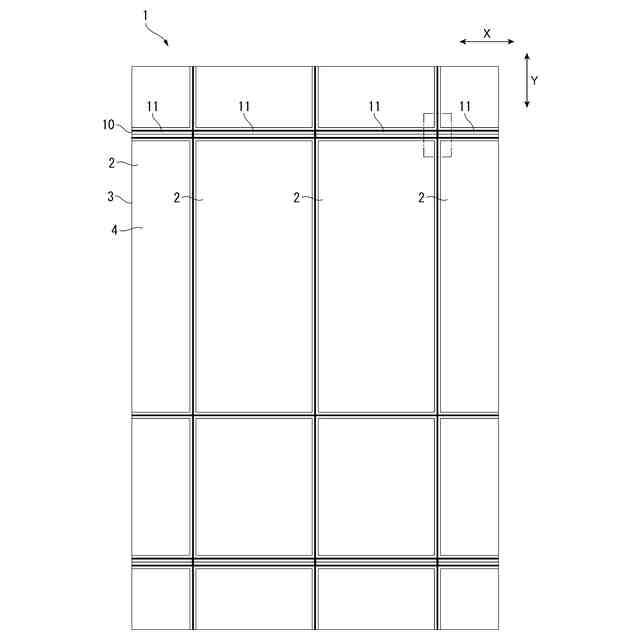

本発明の実施形態に係る外装材を備える建物壁を示す外観姿図。

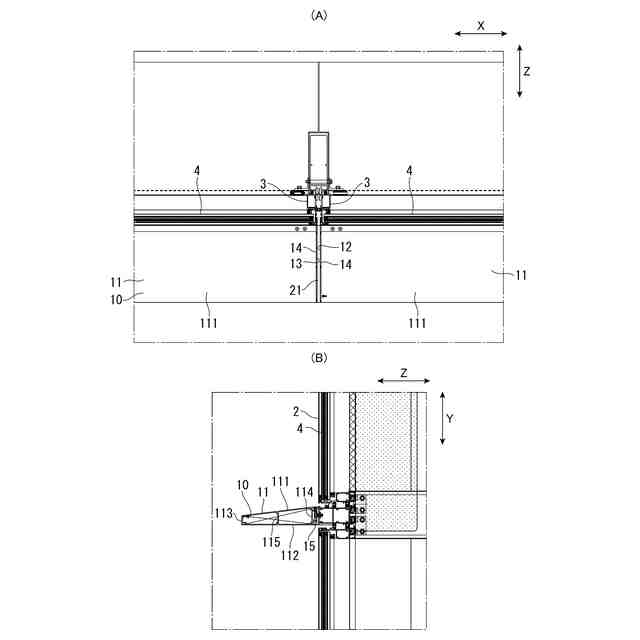

前記実施形態に係る外装材の要部を示す説明図。

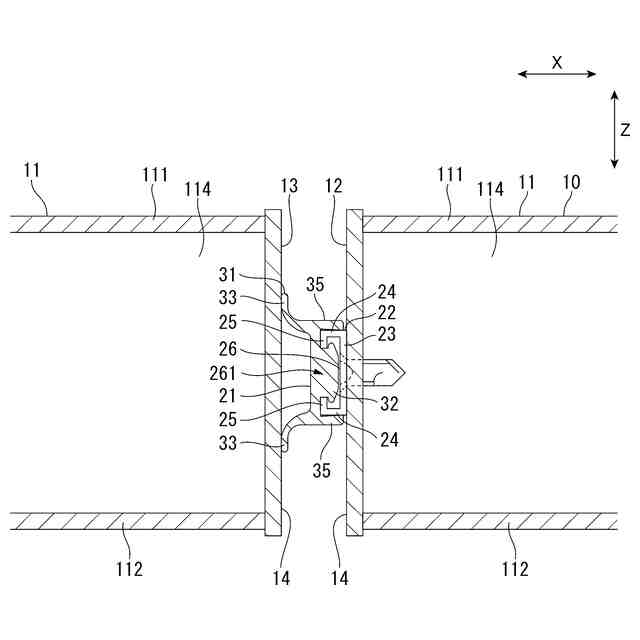

前記実施形態に係る外装材の端部を示す断面説明図。

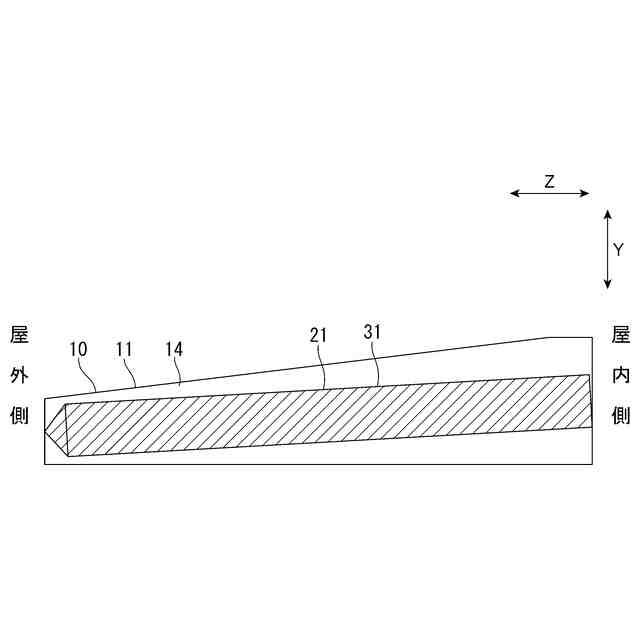

前記実施形態に係る外装材の隙間塞ぎ体を示す説明図。

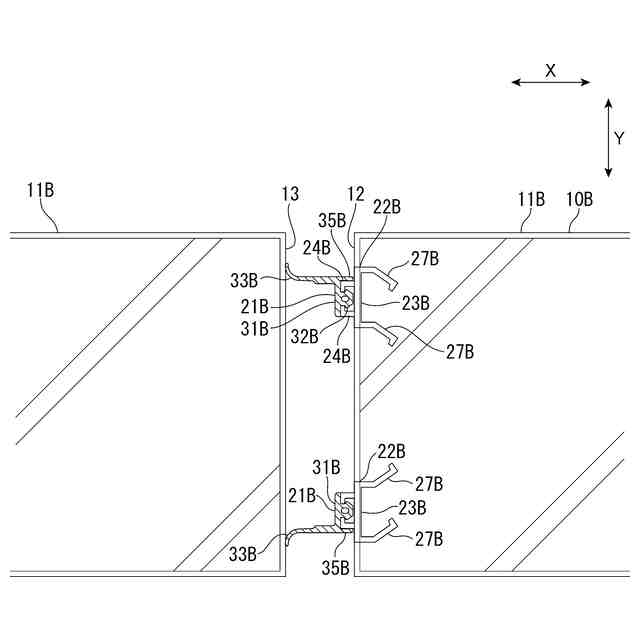

前記実施形態に係る外装材の変形例の端部を示す断面説明図。

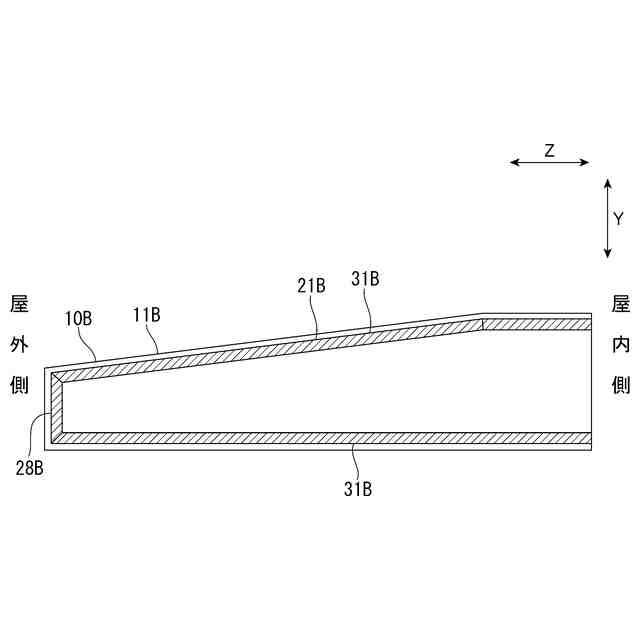

図５に示す変形例に係る外装材の隙間塞ぎ体を示す説明図。
【発明を実施するための形態】
【０００９】
［本実施形態の構成］
以下、本発明の実施形態を図面に基づいて説明する。
図１から図４において、本実施形態に係る外装材としての庇１０は、いわゆるカーテンウォールユニット２が上下左右に並設される建物壁として構成されるカーテンウォール１に設けられて日射を遮るものである。カーテンウォールユニット２は、予めユニットとして組み立てられ、その後に建物躯体に設置されるものであり、四周枠組みされた枠３内にガラスパネル等のパネル４を配置して構成されており、庇１０は、カーテンウォール１に対して左右に複数並設されている。カーテンウォールユニット２は、窓部と、窓部の下方に配置されるスパンドレル部とを構成している。なお、図２の（Ａ）は、図１において一点鎖線で囲む部分を上方から示す平面図であり、図２の（Ｂ）は、カーテンウォール１に設けられた庇１０の側方から示す断面図である。
以下の説明において、庇１０の左右方向をＸ軸方向とし、庇１０の上下方向をＹ軸方向とし、庇１０の見込み方向（奥行方向）をＺ軸方向とする。Ｘ，Ｙ，Ｚ軸方向は互いに直交する。
【００１０】
庇１０は、カーテンウォール１においてＸ軸方向に複数並設されている。庇１０のそれぞれは、Ｘ軸方向に延びる長尺の庇本体１１（外装材本体）と、庇本体１１の両端面１２，１３のうちの少なくとも一方の端面１２に設けられる乾式の隙間塞ぎ体２１とを有している。庇本体１１の端面１２，１３同士は、Ｘ軸方向に複数並設された状態で、互いにＸ軸方向に対向して配置される。
庇本体１１は、Ｘ軸方向に延びて中空形状に形成されており、その両端部における小口に平板状の蓋部材１４が設けられたアルミ形材で構成されている。このアルミ形材は押出成形されたものであり、カーテンウォール１に取り付けられたブラケット１５に嵌合して装着されている。また、庇本体１１は、屋内側から屋外側に向かうに連れて下方に傾斜する勾配が設定された上板部１１１と、上板部１１１の下方に設けられる下板部１１２と、上板部１１１および下板部１１２の先端同士を連続する先端部１１３と、上板部１１１および下板部１１２の基端同士を連続する基端部１１４とを有しており、基端部１１４に対してブラケット１５に嵌合する嵌合爪部が形成されている。なお、庇本体１１のＺ軸方向における略中央部分には、上板部１１１および下板部１１２を連続する連続部１１５が形成されている。
隙間塞ぎ体２１は、本実施形態では、蓋部材１４の端面１２に一つ設けられている。この隙間塞ぎ体２１は、Ｘ軸方向に並設される庇１０の間の目地、すなわち、庇本体１１の蓋部材１４の間の隙間を塞いでおり、当該隙間に対して一つが配置されている。
隙間塞ぎ体２１は、Ｚ軸方向に延びて配設されていると共に、屋内側から屋外側に向かうに連れて下方に傾斜する勾配が設定されている。
（【００１１】以降は省略されています）
