公開番号2025149347
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049932
出願日2024-03-26
発明の名称保護具
出願人株式会社フジタ
代理人弁理士法人高橋・林アンドパートナーズ
主分類G03B 17/56 20210101AFI20251001BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】粉塵および骨材が発生する作業において用いられる機器を保護する保護具を提供すること。
【解決手段】保護具は、作業環境を検出する機器を保護する保護具であって、機器が設置される内部空間を含む筐体と、筐体の一側面において筐体と回転可能に接続される回転体と、回転体を回転するための駆動部と、を含み、駆動部は、筐体の内部に設置されるモータと、モータと回転可能に接続されるシャフトと、を含み、回転体は、機器が筐体の外部の作業環境を検出するための透光性を有する領域を含み、回転体の回転軸は、シャフトと異なる。
【選択図】図2
特許請求の範囲【請求項１】
作業環境を検出する機器を保護する保護具であって、
前記機器が設置される内部空間を含む筐体と、
前記筐体の一側面において前記筐体と回転可能に接続される回転体と、
前記回転体を回転するための駆動部と、を含み、
前記駆動部は、
前記筐体の内部に設置されるモータと、
前記モータと回転可能に接続されるシャフトと、を含み、
前記回転体は、前記機器が前記筐体の外部の前記作業環境を検出するための透光性を有する領域を含み、
前記回転体の回転軸は、前記シャフトと異なる、保護具。
続きを表示（約 1,000 文字）【請求項２】
前記駆動部は、さらに、前記シャフトと接続される歯車を含み、
前記筐体の前記一側面と対向する前記回転体の面には、前記歯車と係合する内歯車が設けられている、請求項１に記載の保護具。
【請求項３】
前記内歯車の部材は、前記領域を構成する部材と同じである、請求項２に記載の保護具。
【請求項４】
前記シャフトは、前記回転体の前記回転軸と交差するように配置され、
前記駆動部は、さらに、前記シャフトと接続される傘歯車を含み、
前記回転体には、前記傘歯車と係合する歯車が設けられている、請求項１に記載の保護具。
【請求項５】
前記歯車は、前記回転体の側面に設けられている、請求項４に記載の保護具。
【請求項６】
前記シャフトは、前記回転体の前記回転軸と略直交するように配置され、
前記駆動部は、さらに、前記シャフトと接続されるウォーム歯車および前記ウォーム歯車と係合する歯車を含み、
前記回転体の前記回転軸は、前記歯車と接続されている、請求項５に記載の保護具。
【請求項７】
前記ウォーム歯車、前記歯車、および前記シャフトは、前記筐体の前記内部空間に設置される、請求項６に記載の保護具。
【請求項８】
前記駆動部は、さらに、
前記シャフトと接続される第１の歯車と、
前記第１の歯車に巻き掛けられる巻き掛け部材と、を含み、
前記回転体には、前記巻き掛け部材が巻き掛けられる第２の歯車が設けられている、請求項１に記載の保護具。
【請求項９】
前記第１の歯車、前記巻き掛け部材、前記第２の歯車、および前記シャフトは、前記筐体の前記内部空間に設置される、請求項８に記載の保護具。
【請求項１０】
前記筐体の前記一側面と対向する前記回転体の面には、第１の溝および前記第１の溝と直交する第２の溝が設けられ、
前記駆動部は、さらに、
前記シャフトと接続されるクランクシャフトと、
前記クランクシャフトの一端に接続され、前記第１の溝の中を移動可能に配置される第１のクランクピンと、
前記クランクシャフトの他端に接続され、前記第２の溝の中を移動可能に配置される第２のクランクピンと、を含み、
前記シャフトは、前記クランクシャフトの中心に接続される、請求項１に記載の保護具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の一実施形態は、粉塵および骨材が発生する作業において用いられる機器を保護する保護具に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
山岳トンネル工事の一工程として、掘削したトンネルの壁を補強するためにコンクリート吹付作業が行われる。コンクリート吹付作業では、作業者が、切羽の近傍（例えば、切羽の直下）においてコンクリートの吹付け状況を目視で確認しながら、吹付機のコントローラを操作する。近年、切羽の近傍における作業者の作業による事故を防止する観点から、吹付機にカメラを設置し、カメラの映像を見ながら遠隔操作によりコンクリート吹付作業を行うシステムが開発されている（例えば、特許文献１および特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１２３９６３号公報
特開２０２３－４３５８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
コンクリート吹付作業では、吹付機からコンクリートを噴出させるが、切羽に当たった骨材が跳ね返り、吹付機に設置されたカメラを破損させるおそれがある。そのため、カメラは透光性を有する保護具に収容されて吹付機に設置されるが、コンクリートの噴出においては、コンクリートに含まれるセメント成分の粉塵が発生しやすい。セメント成分には急結材が含まれており、保護具にコンクリートが付着すると、付着したコンクリートが急速に硬化し、カメラの撮影範囲を遮蔽することになる。この場合、遠隔操作する作業者は、カメラの映像によって、コンクリートの吹付け状況、すなわち作業環境を確認することはできなくなる。そのため、粉塵および骨材が発生する作業において、カメラのような作業環境を検出するための機器が長時間動作することができる保護具が要望されている。なお、保護具は吹付機に設置されることから、好ましくは小型化可能な保護具が要望されている。
【０００５】
そこで、本発明の一実施形態は、粉塵および骨材が発生する作業において用いられる機器を保護する保護具を提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】

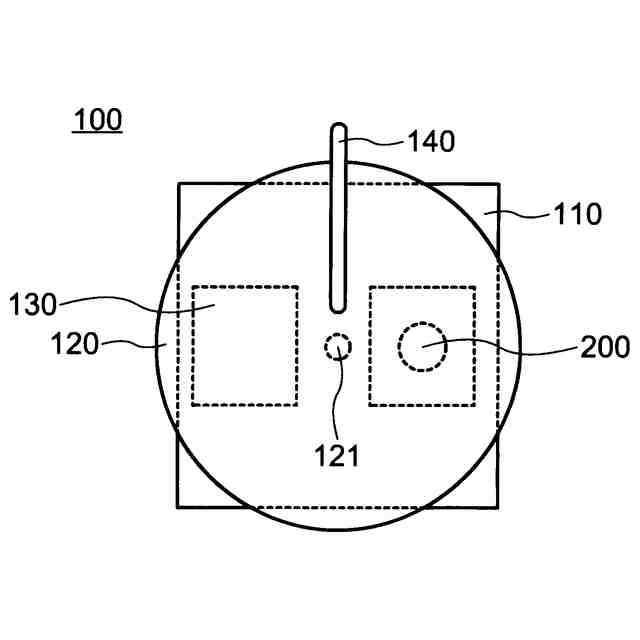

本発明の一実施形態に係る保護具は、作業環境を検出する機器を保護する保護具であって、機器が設置される内部空間を含む筐体と、筐体の一側面において筐体と回転可能に接続される回転体と、回転体を回転するための駆動部と、を含み、駆動部は、筐体の内部に設置されるモータと、モータと回転可能に接続されるシャフトと、を含み、回転体は、機器が筐体の外部の作業環境を検出するための透光性を有する領域を含み、回転体の回転軸は、シャフトと異なる。
【０００７】

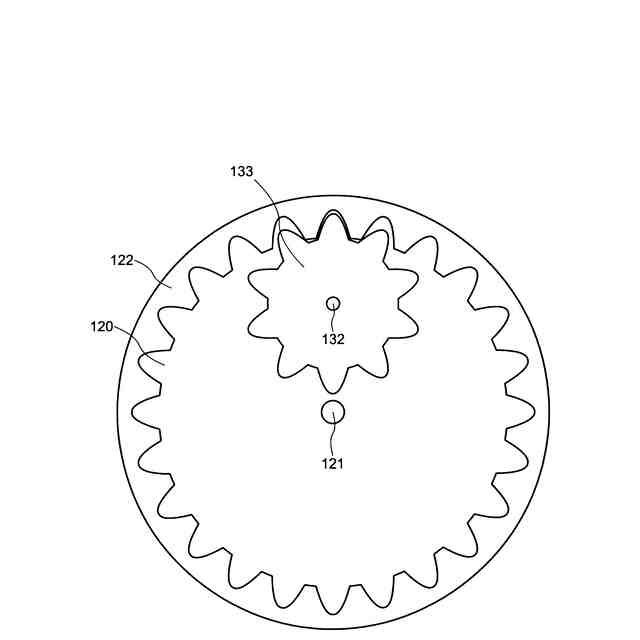

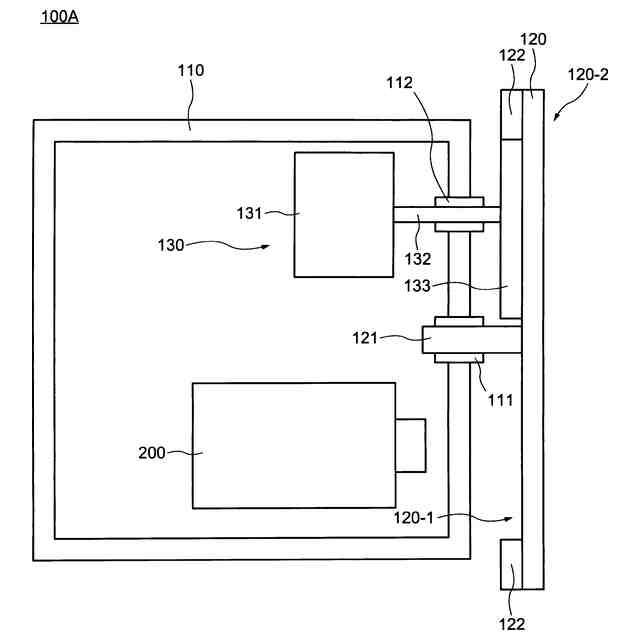

駆動部は、さらに、シャフトと接続される歯車を含み、筐体の一側面と対向する回転体の面には、歯車と係合する内歯車が設けられていてもよい。内歯車の部材は、領域を構成する部材と同じであってもよい。
【０００８】

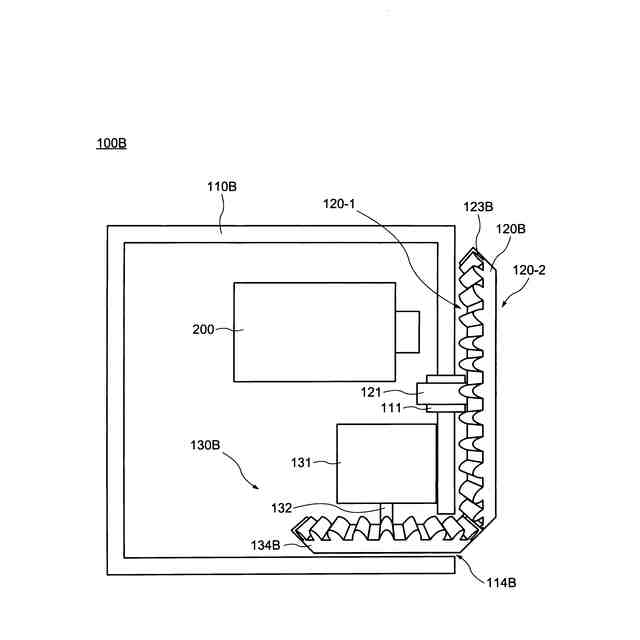

シャフトは、回転体の回転軸と交差するように配置され、駆動部は、さらに、シャフトと接続される傘歯車を含み、回転体には、傘歯車と係合する歯車が設けられていてもよい。歯車は、回転体の側面に設けられていてもよい。
【０００９】

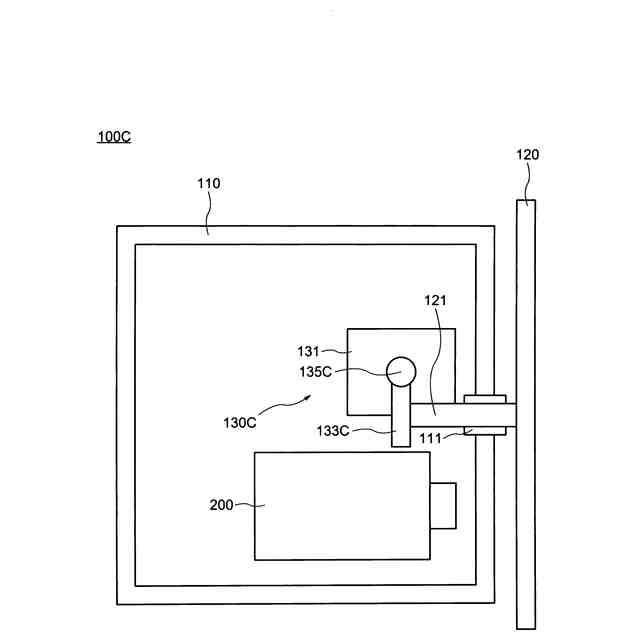

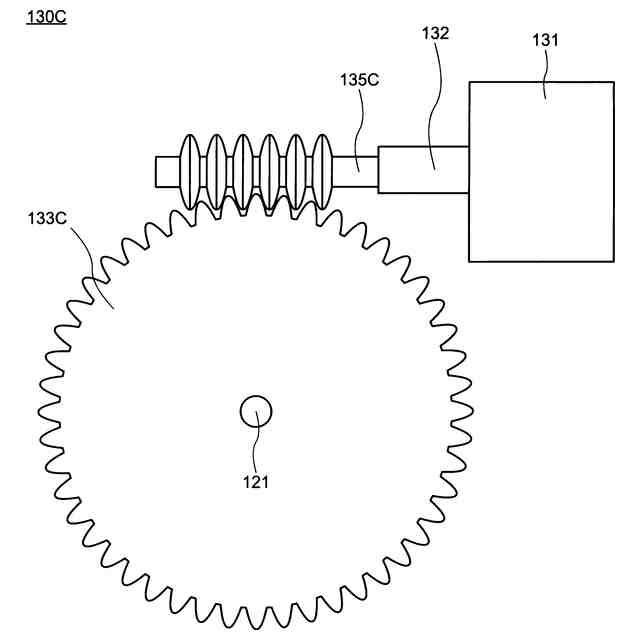

シャフトは、回転体の回転軸と略直交するように配置され、駆動部は、さらに、シャフトと接続されるウォーム歯車およびウォーム歯車と係合する歯車を含み、回転体の回転軸は、歯車と接続されていてもよい。ウォーム歯車、歯車、およびシャフトは、筐体の内部空間に設置されてもよい。
【００１０】

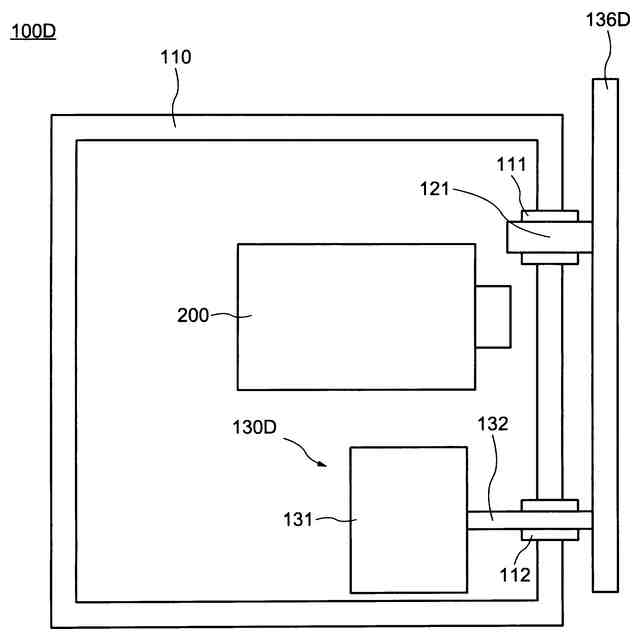

駆動部は、さらに、シャフトと接続される第１の歯車と、第１の歯車に巻き掛けられる巻き掛け部材と、を含み、回転体には、巻き掛け部材が巻き掛けられる第２の歯車が設けられていてもよい。第１の歯車、巻き掛け部材、第２の歯車、およびシャフトは、筐体の内部空間に設置されてもよい。
（【００１１】以降は省略されています）
