公開番号2025150716
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051753
出願日2024-03-27
発明の名称液体吐出装置
出願人セイコーエプソン株式会社
代理人弁理士法人旺知国際特許事務所
主分類B41J 2/01 20060101AFI20251002BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】風紋を抑制することができる液体吐出装置を提供すること。
【解決手段】液体吐出装置は、第1軸に沿って吐出する複数のヘッドチップを備え、第1のヘッドチップは、第3軸に沿って複数のノズルが並ぶ第1ノズル列と、第3軸に平行な第4軸に沿って複数のノズルが並ぶ第2ノズル列とを有し、第2のヘッドチップは、第3軸に平行な第5軸に沿って複数のノズルが並ぶ第3ノズル列と、第3軸に平行な第6軸に沿って複数のノズル列が並ぶ第4ノズル列とを有し、第1ノズル列の複数のノズルと第4ノズル列の複数のノズルとは、第2軸に直交する第7軸に沿った位置が半ピッチずれており、第1ノズル列の複数のノズルおよび第4ノズル列の複数のノズルは第1の液体を吐出し、第2ノズル列の複数のノズルと第3ノズル列の複数のノズルとは、第7軸に沿った位置が半ピッチずれており、第2ノズル列の複数のノズルおよび第3ノズル列の複数のノズルは第2の液体を吐出する。

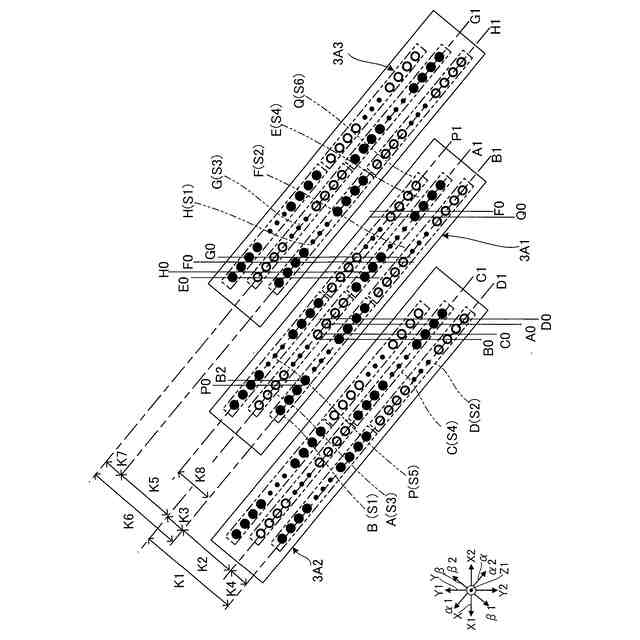

【選択図】図8
特許請求の範囲【請求項１】
媒体へ向けて液体を第１軸に沿って吐出する複数のヘッドチップを備える液体吐出ヘッドと、
前記液体吐出ヘッドと前記媒体との相対位置を前記第１軸に交差する第２軸に沿って移動させる移動機構と、
を備える液体吐出装置であって、
前記複数のヘッドチップは、第１のヘッドチップと、前記第１のヘッドチップの一方側に並んで配置される第２のヘッドチップと、を含み、
前記第１のヘッドチップは、前記第１軸および前記第２軸に交差する第３軸に沿って複数のノズルが並ぶ第１ノズル列と、前記第３軸に平行な第４軸に沿って複数のノズルが並ぶ第２ノズル列とを有し、
前記第２のヘッドチップは、前記第３軸に平行な第５軸に沿って複数のノズルが並ぶ第３ノズル列と、前記第３軸に平行な第６軸に沿って複数のノズル列が並ぶ第４ノズル列とを有し、
前記第１ノズル列の複数のノズルと前記第４ノズル列の複数のノズルとは、前記第２軸に直交する第７軸に沿った位置が半ピッチずれており、
前記第１ノズル列の複数のノズルおよび前記第４ノズル列の複数のノズルは、第１の液体を吐出し、
前記第２ノズル列の複数のノズルと前記第３ノズル列の複数のノズルとは、前記第７軸に沿った位置が半ピッチずれており、
前記第２ノズル列の複数のノズルおよび前記第３ノズル列の複数のノズルは、前記第１の液体とは異なる種類の第２の液体を吐出する、
ことを特徴とする液体吐出装置。
続きを表示（約 1,600 文字）【請求項２】
前記第３軸と前記第６軸との間隔は、前記第３軸と前記第４軸との間隔および前記第５軸と前記第６軸との間隔のそれぞれよりも広く、
前記第４軸と前記第５軸との間隔は、前記第３軸と前記第４軸との間隔および前記第５軸と前記第６軸との間隔のそれぞれよりも広い、
請求項１に記載の液体吐出装置。
【請求項３】
前記第１軸に沿った方向にみて、前記第２軸および前記第７軸は、互いに直交し、
前記第１軸に沿った方向にみて、前記第３軸、前記第４軸、前記第５軸および前記第６軸のそれぞれは、前記第２軸および前記第７軸に対して交差する、
請求項１に記載の液体吐出装置。
【請求項４】
前記複数のヘッドチップは、前記第１のヘッドチップの前記一方側とは反対側に並んで配置される第３のヘッドチップを含み、
前記第１のヘッドチップは、前記第３軸に沿って複数のノズルが並ぶ第５ノズル列と、前記第４軸に沿って複数のノズルが並ぶ第６ノズル列とを、さらに有し、
前記第３のヘッドチップは、前記第３軸に平行な第８軸に沿って複数のノズルが並ぶ第７ノズル列と、前記第３軸に平行な第９軸に沿って複数のノズルが並ぶ第８ノズル列とを、有し、
前記第５ノズル列の複数のノズルと前記第８ノズル列の複数のノズルとは、前記第７軸に沿った位置が半ピッチずれており、
前記第５ノズル列の複数のノズルおよび前記第８ノズル列の複数のノズルは、前記第２の液体を吐出し、
前記第６ノズル列の複数のノズルと前記第７ノズル列の複数のノズルとは、前記第７軸に沿った位置が半ピッチずれており、
前記第６ノズル列の複数のノズルおよび前記第７ノズル列の複数のノズルは、前記第１の液体を吐出する、
請求項１に記載の液体吐出装置。
【請求項５】
前記第３軸と前記第９軸との間隔は、前記第３軸と前記第４軸との間隔および前記第８軸と前記第９軸との間隔のそれぞれよりも広く、
前記第４軸と前記第８軸との間隔は、前記第３軸と前記第４軸との間隔および前記第８軸と前記第９軸との間隔のそれぞれよりも広い、
請求項４に記載の液体吐出装置。
【請求項６】
前記複数のヘッドチップは、第４のヘッドチップを含み、
前記第４のヘッドチップは、前記第３軸に平行な第１０軸に沿って複数のノズルが並んで配置される第９ノズル列と、前記第３軸に平行な第１１軸に沿って複数のノズルが並んで配置される第１０ノズル列と、を有し、
前記第９ノズル列の複数のノズルと前記第１０ノズル列の複数のノズルとは、前記第７軸に沿った位置が半ピッチずれており、
前記第９ノズル列の複数のノズルおよび前記第１０ノズル列の複数のノズルは、前記第１の液体および前記第２の液体とは異なる第３の液体を吐出する、
請求項１に記載の液体吐出装置。
【請求項７】
前記第１のヘッドチップは、前記第３軸に平行な第１２軸に沿って複数のノズルが並んで配置される第１１ノズル列をさらに有し、
前記第２ノズル列の複数のノズルと前記第１１ノズル列の複数のノズルとは、前記第７軸に沿った位置が半ピッチずれており、
前記第２ノズル列の複数のノズルおよび前記第１１ノズル列の複数のノズルは、前記第１の液体および前記第２の液体とは異なる第３の液体を吐出可能であり、
前記第３軸と前記第６軸との間隔は、前記第４軸と前記第１２軸との間隔よりも広く、
前記第４軸と前記第５軸との間隔は、前記第４軸と前記第１２軸との間隔よりも広い、
請求項１に記載の液体吐出装置。
【請求項８】
前記第１の液体と前記第２の液体とのうち一方は、白色インクである、
請求項１に記載の液体吐出装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、液体吐出装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
印刷用紙等の媒体に対してインク等の液体を吐出する液体吐出装置が従来から提案されている。
【０００３】
特許文献１に記載の液体吐出装置は、インクを吐出する複数のノズル列を有するヘッドを備える。かかる液体吐出装置では、ノズルからの液滴吐出によるインクミストのノズルプレートへの付着を抑制するために、複数のノズルの密度、ノズル列幅、ノズル列間距離を確保している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－１５６０４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年、ノズルをさらに高密度に配置し、高解像の画像を高速に印刷したいという要望がある。この場合、従来の構成おいて、ノズル列間距離を短くしてノズルの高密度化を図ると、風紋が発生し易くなるおそれがある。特に、同じ色のインクを吐出する２つのノズル列の間の距離を短くすると、風紋が発生し易くなるおそれがある。しかし、風紋の発生を抑制しつつノズルを高密度に配置するために隣接する２つのノズル列の間の距離を確保しようとすると、ヘッドの小型化が困難である。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る液体吐出装置は、媒体へ向けて液体を第１軸に沿って吐出する複数のヘッドチップを備える液体吐出ヘッドと、前記液体吐出ヘッドと前記媒体との相対位置を前記第１軸に交差する第２軸に沿って移動させる移動機構と、を備える液体吐出装置であって、前記複数のヘッドチップは、第１のヘッドチップと、前記第１のヘッドチップの一方側に並んで配置される第２のヘッドチップと、を含み、前記第１のヘッドチップは、前記第１軸および前記第２軸に交差する第３軸に沿って複数のノズルが並ぶ第１ノズル列と、前記第３軸に平行な第４軸に沿って複数のノズルが並ぶ第２ノズル列とを有し、前記第２のヘッドチップは、前記第３軸に平行な第５軸に沿って複数のノズルが並ぶ第３ノズル列と、前記第３軸に平行な第６軸に沿って複数のノズル列が並ぶ第４ノズル列とを有し、前記第１ノズル列の複数のノズルと前記第４ノズル列の複数のノズルとは、前記第２軸に直交する第７軸に沿った位置が半ピッチずれており、前記第１ノズル列の複数のノズルおよび前記第４ノズル列の複数のノズルは、第１の液体を吐出し、前記第２ノズル列の複数のノズルと前記第３ノズル列の複数のノズルとは、前記第７軸に沿った位置が半ピッチずれており、前記第２ノズル列の複数のノズルおよび前記第３ノズル列の複数のノズルは、前記第１の液体とは異なる種類の第２の液体を吐出する。
【図面の簡単な説明】
【０００７】
第１実施形態に係る液体吐出装置の構成例を示す模式図である。
図１に示す液体吐出ヘッドの下面図である。
図２に示す複数のヘッドチップの一部を示す図である。

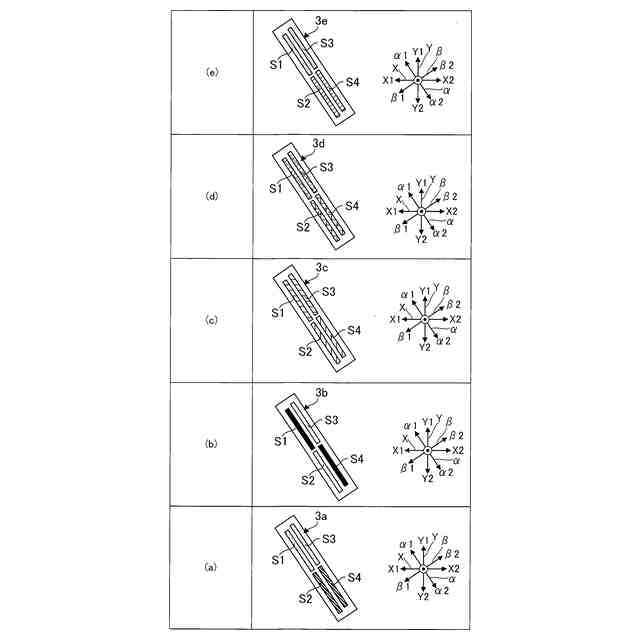

図２に示す各ヘッドユニットが有するヘッドチップから吐出される液体の例を説明するための図である。
ヘッドユニットが有する複数のヘッドチップの一部を示す図である。
ヘッドユニットが有する複数のヘッドチップの一部を示す図である。
第２実施形態におけるヘッドチップを概略的に示す下面図である。
第２実施形態における複数のヘッドチップの一部を示す図である。
第２実施形態における各ヘッドユニットが有するヘッドチップから吐出される液体の例を説明するための図である。
第１変形例における複数のヘッドチップの一部を示す図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照しながら本開示に係る好適な実施形態を説明する。なお、図面において各部の寸法および縮尺は実際と適宜に異なり、理解を容易にするために模式的に示している部分もある。また、本開示の範囲は、以下の説明において特に本開示を限定する旨の記載がない限り、これらの形態に限られない。
【０００９】
以下の説明は、互いに交差するＸ軸、Ｙ軸およびＺ軸を適宜に用いて行う。また、以下では、Ｘ軸に沿う一方向がＸ１方向であり、Ｘ１方向と反対の方向がＸ２方向である。同様に、Ｙ軸に沿って互いに反対の方向がＹ１方向およびＹ２方向である。Ｚ軸に沿って互いに反対の方向がＺ１方向およびＺ２方向である。典型的には、Ｚ軸が鉛直な軸であり、Ｚ２方向が鉛直方向での下方向に相当する。ただし、Ｚ軸は、鉛直な軸でなくともよい。また、Ｘ軸、Ｙ軸およびＺ軸は、典型的には互いに直交する。また、以下の説明では、Ｘ軸、Ｙ軸、およびＺ軸に対して交差し、互いに直交するα軸およびβ軸を適宜に用いて行う。α軸に沿う一方向がα１方向であり、α１方向と反対の方向がα２方向である。同様に、β軸に沿って互いに反対の方向がβ１方向およびβ２方向である。
【００１０】
また、本明細書において、「異なる種類の液体」とは、色、材料および用途のいずれか少なくとも異なる種類の液体のことをいう。また、「要素ｕと要素ｗとが半ピッチずれている」とは、要素ｕおよび要素ｗの各幅の半分ずれていることをいう。なお、半ピッチは、厳密に当該各幅の半分ずれていることに限定されず、製造誤差、組み立て誤差等を含む意味である。また、以下の実施例では、「第１軸」はＺ軸に相当し、「第１軸に交差する第２軸」はＹ軸に相当し、「第２軸に直交する第７軸」はＸ軸に相当する。
（【００１１】以降は省略されています）
