公開番号2025151758
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053337
出願日2024-03-28
発明の名称シールド掘進機
出願人鹿島建設株式会社
代理人弁理士法人後藤特許事務所
主分類E21D 9/06 20060101AFI20251002BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】地山の性状を正確に検出できるシールド掘進機を提供する。
【解決手段】シールド掘進機1は、回転式のカッタ3と、カッタ3の後方に設けられ、内部にカッタ3によって掘削された土砂が滞留するチャンバ2aを有する筒状のスキンプレート2と、地山Gの土砂の密度を検出するための密度計40及び地山Gの土砂に含まれる水分を検出するための水分計50と、を備え、密度計40及び水分計50は、スキンプレート2の外周面に設けられた開口部2b,2cから突出するように設けられている。
【選択図】図3
特許請求の範囲【請求項１】
回転式のカッタと、
前記カッタの後方に設けられ、内部に前記カッタによって掘削された土砂が滞留するチャンバを有する筒状のスキンプレートと、
地山の土砂の密度及び地山の土砂に含まれる水分の少なくとも一方を検出するための検出器と、を備え、
前記検出器は、前記スキンプレートの外周面に設けられた開口部から突出するように設けられている、シールド掘進機。
続きを表示（約 370 文字）【請求項２】
請求項１に記載されたシールド掘進機において、
前記検出器の前記スキンプレートの外周面からの突出量は、余掘部の径方向の長さの５０％から１００％の間である、シールド掘進機。
【請求項３】
請求項１または２に記載されたシールド掘進機において、
前記検出器は、
地山の土砂の密度を検出するための密度計と、
地山の土砂に含まれる水分を検出するための水分計と、を有し
前記密度計と前記水分計は、前記シールド掘進機の前後方向に並んで設けられる、シールド掘進機。
【請求項４】
請求項１または２に記載されたシールド掘進機において、
前記スキンプレートの外周面には、当該外周面から前記検出器の端面に向かって延びる傾斜部が設けられた、シールド掘進機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シールド掘進機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、地山の性状を検出するために、スキンプレートの外周面に形成された開口に、γ線源とシンチレーション検出器とを有する切羽崩壊検知装置が設けられたシールド掘進機が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特公平５－４６４３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示されたシールド掘進機では、切羽崩壊検知装置がスキンプレートの外周面と面一に設けられている。このため、特許文献１に開示されたシールド掘進機では、地山だけでなく余掘部の土砂の性状も検出してしまい、地山の性状を正確に検出できないおそれがある。
【０００５】
本発明は、地山の性状を正確に検出できるシールド掘進機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、シールド掘進機であって、回転式のカッタと、カッタの後方に設けられ、内部に前記カッタによって掘削された土砂が滞留するチャンバを有する筒状のスキンプレートと、地山の土砂の密度及び地山の土砂に含まれる水分の少なくとも一方を検出するための検出器と、を備え、検出器は、スキンプレートの外周面に設けられた開口部から突出するように設けられている。
【発明の効果】
【０００７】
本発明によれば、検出器が、スキンプレートの外周面に設けられた開口部から突出するように設けられているので、検出器を地山により近づけることができる。これにより、地山の性状を正確に検出することができる。
【図面の簡単な説明】
【０００８】

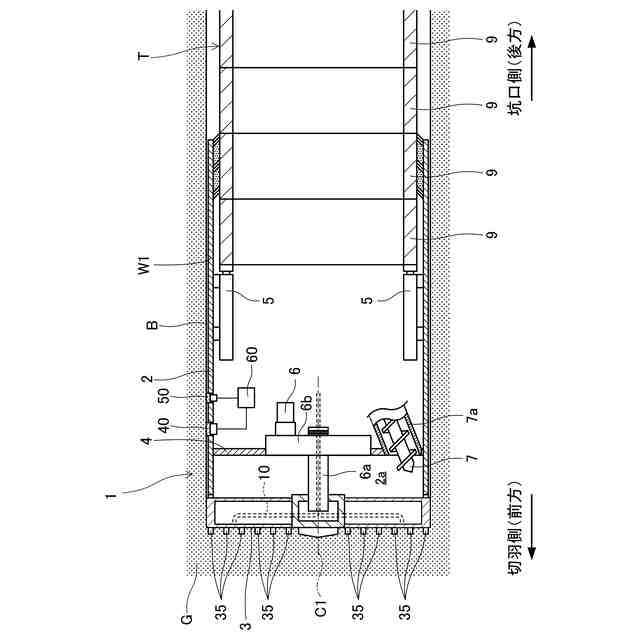

図１は、本発明の実施形態に係るシールド掘進機の概略構成を示す断面図である。
図２は、本発明の実施形態に係るシールド掘進機のカッタヘッドの正面図である。

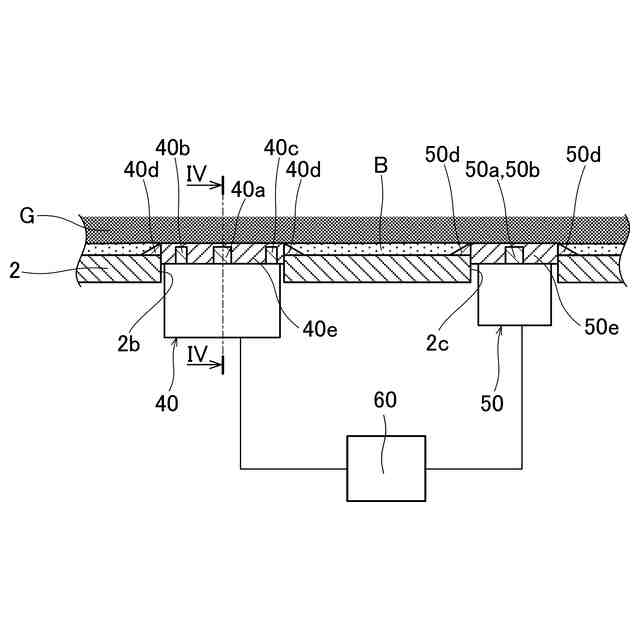

図３は、本発明の実施形態に係る密度計及び水分計の軸方向構造断面図である。
図４は、図３のＩＶ－ＩＶ線に沿う断面図である。

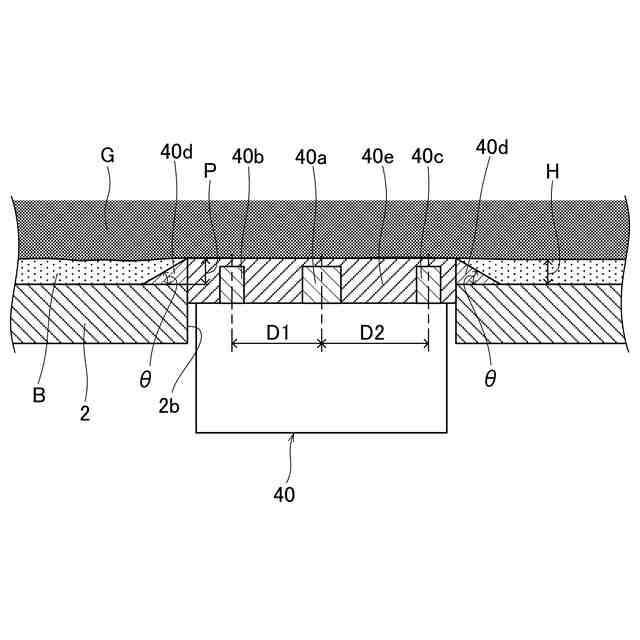

図５は、本発明の実施形態に係る密度計の拡大図である。

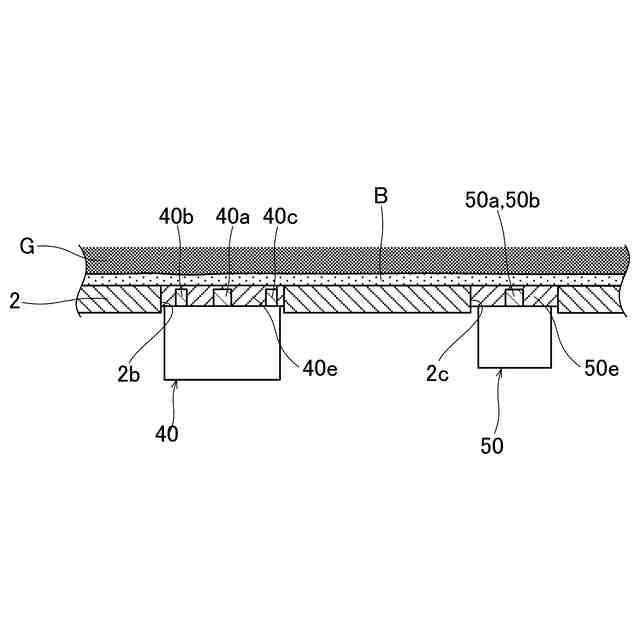

図６は、比較例に係る密度計及び水分計の軸方向構造断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、本発明の実施形態に係るシールド掘進機１について説明する。
【００１０】
図１に示すように、シールド掘進機１は、地中（地山Ｇ）を掘進して掘削坑を形成し、掘削坑の内壁Ｗ１を覆うように後述のセグメントリング９を組み立てることによって、シールドトンネルＴ（トンネル）を構築するものである。以下では、シールド掘進機１が進む方向である切羽側を「前方」とし、その反対の方向である坑口側を「後方」として説明する。
（【００１１】以降は省略されています）
