公開番号2025152572
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054521
出願日2024-03-28
発明の名称積層セラミックコンデンサ、及び積層セラミックコンデンサの製造方法
出願人太陽誘電株式会社
代理人個人,個人
主分類H01G 4/30 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】誘電体層と内部電極層の密着性に優れ、デラミネーションを抑制することができる積層セラミックコンデンサを提供すること。
【解決手段】セラミックを主成分とする複数の誘電体層と、複数の内部電極層と、が交互に積層された積層構造を有する積層体を有し、前記積層体は、互いに対向する第1の側面および第2の側面と、互いに対向する第1の端面および第2の端面と、を有し、前記内部電極層は、第1の内部電極層と第2の内部電極層を含み、前記第1の内部電極層は、前記第1の側面および前記第2の側面が対向する方向である第1の方向の長さが、前記第2の内部電極層の前記第1の方向の長さよりも長く、少なくとも一つの前記第1の内部電極層は、前記第2の内部電極層に対向する一つの面に、少なくとも一つの凸部を有し、前記凸部は、前記第1の内部電極層において、前記第1の内部電極層と前記第2の内部電極層が積層方向に重ならない領域に存在する、積層セラミックコンデンサ。
【選択図】図3
特許請求の範囲【請求項１】
セラミックを主成分とする複数の誘電体層と、複数の内部電極層と、が交互に積層された積層構造を有する積層体を有し、
前記積層体は、互いに対向する第１の側面および第２の側面と、互いに対向する第１の端面および第２の端面と、を有し、
前記内部電極層は、第１の内部電極層と第２の内部電極層を含み、
前記第１の内部電極層は、前記第１の側面および前記第２の側面が対向する方向である第１の方向の長さが、前記第２の内部電極層の前記第１の方向の長さよりも長く、
少なくとも一つの前記第１の内部電極層は、前記第２の内部電極層に対向する一つの面に、少なくとも一つの凸部を有し、
前記凸部は、前記第１の内部電極層において、前記第１の内部電極層と前記第２の内部電極層が積層方向に重ならない領域に存在する、積層セラミックコンデンサ。
続きを表示（約 860 文字）【請求項２】
前記凸部は、前記積層方向及び前記第１の方向と直交する方向である第２の方向に連続して延びる、請求項１に記載の積層セラミックコンデンサ。
【請求項３】
前記第１の方向に連続して延びる凸部をさらに含む、請求項２に記載の積層セラミックコンデンサ。
【請求項４】
前記積層方向において、前記積層構造における前記内部電極層のうち最も端にある前記内部電極層が前記第２の内部電極層である、請求項１に記載の積層セラミックコンデンサ。
【請求項５】
前記凸部の前記積層方向の長さが、前記第１の内部電極層の平均厚さの１．０２倍以上３．０倍以下である、請求項１に記載の積層セラミックコンデンサ。
【請求項６】
前記凸部の前記第１の方向の長さが前記第１の内部電極層の前記第１の方向の長さの６％以上３０％以下である、請求項１に記載の積層セラミックコンデンサ。
【請求項７】
前記凸部の前記第１の方向の長さ及び前記第２の方向の長さのうち、最短となる長さが前記第１の内部電極層の前記第１の方向の長さの６％以上３０％以下である、請求項２に記載の積層セラミックコンデンサ。
【請求項８】
前記積層体において、前記第１の内部電極層が前記積層方向に周期的に配置されている、請求項１から７のいずれか一項に記載の積層セラミックコンデンサ。
【請求項９】
第１セラミックグリーンシート上に第１の内部電極層を形成する工程と、
前記第１の内部電極層上に少なくとも一つの凸部を形成する工程と、
第２セラミックグリーンシート上に、前記第１の内部電極層よりも面積の小さい第２の内部電極層を形成する工程と、
前記第１の内部電極層と前記凸部が形成された前記第１セラミックグリーンシート上に、前記第２の内部電極層が形成された前記第２セラミックグリーンシートを積層する工程と、
を含む、積層セラミックコンデンサの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層セラミックコンデンサ、及び積層セラミックコンデンサの製造方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
車載用コンピュータなどにおいて、大型で大容量かつ高信頼の積層セラミックコンデンサが求められている。特許文献１ではセラミックシートを介して対向して配置される内部電極の面積を各内部電極において変化させることにより、内部電極に対する電圧印加時にマージン部分に生じる引っ張り応力を分散させてクラックの発生を抑制する積層型セラミックコンデンサが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１２４０５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の構成のように内部電極の面積を異ならせると、両者が積層方向に重ならない領域であって、面積の大きい内部電極層の端部付近と面積の小さい内部電極層の端部付近に、各内部電極から拡散した金属元素の量の疎密が発生してしまうため、誘電体層に組成の違いが生じてデラミネーションの起点となってしまうおそれがある。
【０００５】
本発明の一態様は、誘電体層と内部電極層の密着性に優れ、デラミネーションを抑制することができる積層セラミックコンデンサを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の一態様は、
セラミックを主成分とする複数の誘電体層と、複数の内部電極層と、が交互に積層された積層構造を有する積層体を有し、
前記積層体は、互いに対向する第１の側面および第２の側面と、互いに対向する第１の端面および第２の端面と、を有し、
前記内部電極層は、第１の内部電極層と第２の内部電極層を含み、
前記第１の内部電極層は、前記第１の側面および前記第２の側面が対向する方向である第１の方向の長さが、前記第２の内部電極層の前記第１の方向の長さよりも長く、
少なくとも一つの前記第１の内部電極層は、前記第２の内部電極層に対向する一つの面に、少なくとも一つの凸部を有し、
前記凸部は、前記第１の内部電極層において、前記第１の内部電極層と前記第２の内部電極層が積層方向に重ならない領域に存在する、積層セラミックコンデンサを提供する。
【発明の効果】
【０００７】
本発明によれば、誘電体層と内部電極層の密着性に優れ、デラミネーションを抑制することができる積層セラミックコンデンサを提供することができる。
【図面の簡単な説明】
【０００８】
本開示の一態様に係る積層セラミックコンデンサの一例の部分断面斜視図である。
図１の積層セラミックコンデンサのＡ－Ａ線に沿った断面図である。
図１の積層セラミックコンデンサのＢ－Ｂ線に沿った断面図である。

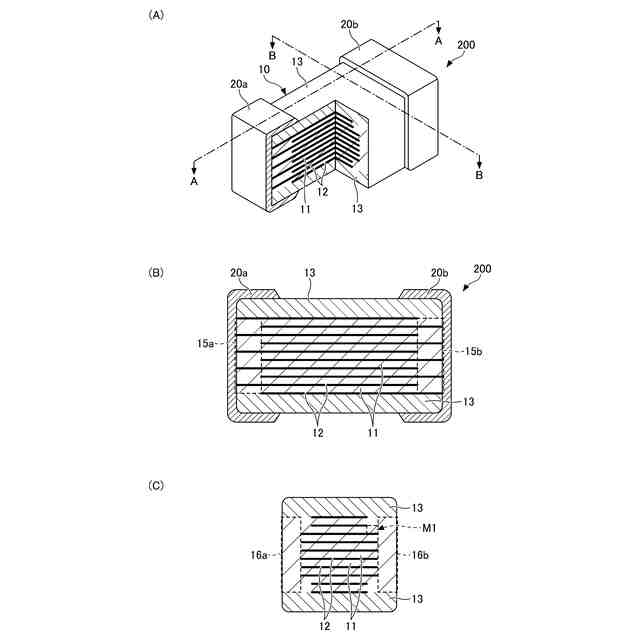

図４（Ａ）は、凸部を有しない積層セラミックコンデンサの部分断面斜視図であり、図４（Ｂ）は、図４（Ａ）のＡ－Ａ線に沿った断面図であり、図４（Ｃ）は、図４（Ａ）のＢ－Ｂ線に沿った断面図である。
図４（Ｃ）の領域Ｍ１を拡大した模式図である。
図３の領域Ｍ１を拡大した模式図である。

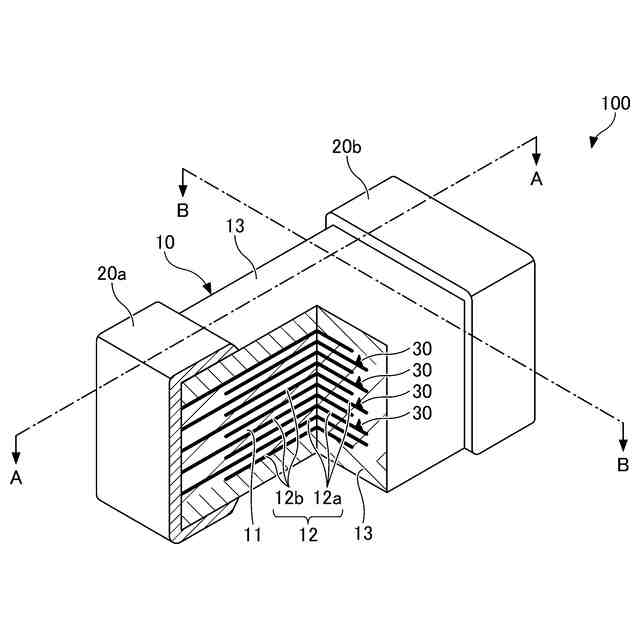

本開示の一態様に係る積層セラミックコンデンサの一例の部分断面斜視図である。
図７の積層セラミックコンデンサのＡ－Ａ線に沿った断面図である。

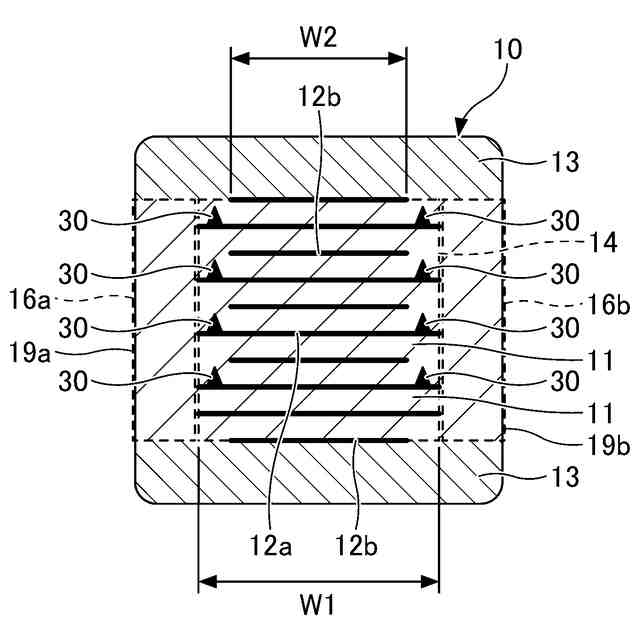

図７の積層セラミックコンデンサのＢ－Ｂ線に沿った断面図である。
本開示の一態様に係る積層セラミックコンデンサの製造方法の一例を示すフローチャートである。
本開示の一態様に係る積層セラミックコンデンサの製造方法の積層工程の一例を示す図である。
本開示の一態様に係る積層セラミックコンデンサの製造方法の積層工程の一例を示す図である。
本開示の一態様に係る積層セラミックコンデンサの製造方法の積層工程の一例を示す図である。
本開示の一態様に係る積層セラミックコンデンサにおける、凸部を形成させた第１の内部電極層の模式図と、それを第１の方向に表面形状分析した結果を示す図である。
本開示の一態様に係る積層セラミックコンデンサにおける、凸部を形成させた第１の内部電極層の模式図と、それを第１の方向に表面形状分析した結果を示す図である。
【発明を実施するための形態】
【０００９】
以下、本開示の態様について詳細に説明するが、本開示はこれらに限定されるものではない。なお、本明細書および図面において、実質的に同一の機能構成を有する構成要素については、同一の符号を付することにより重複した説明を省くことがある。また、本明細書において、「直交」とは、「直交」及び「略直交」を意味する。以下、積層セラミックコンデンサについて、図面を参照しながら説明する。
【００１０】
（積層セラミックコンデンサ）

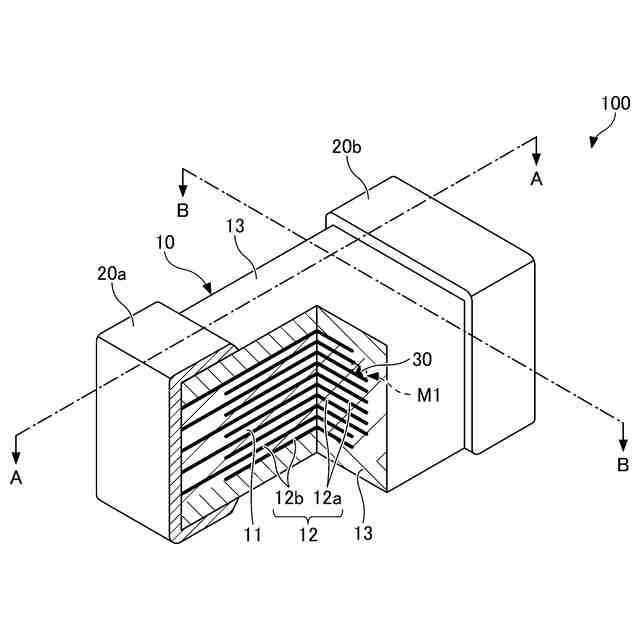

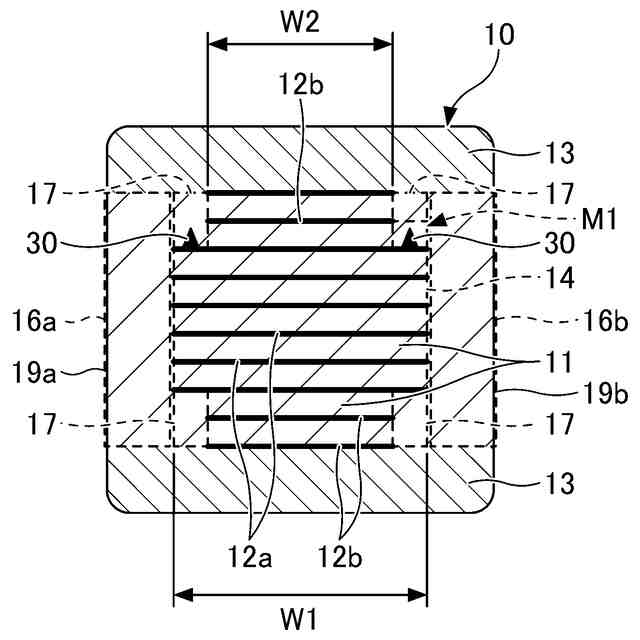

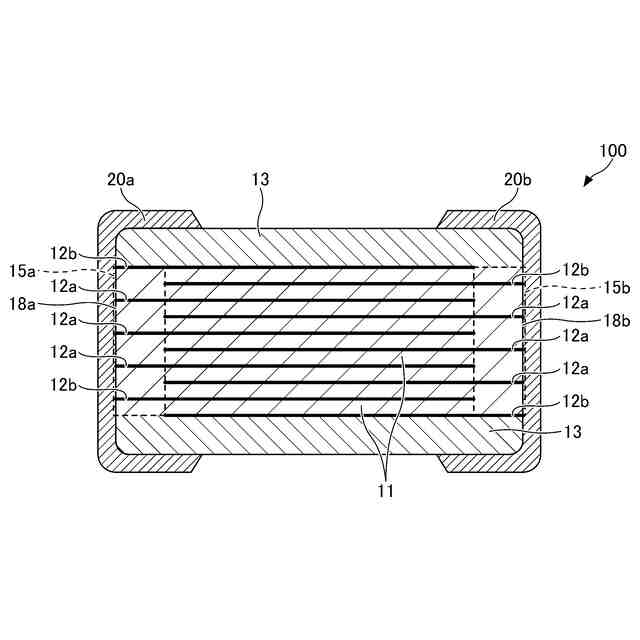

図１は、本開示の一態様に係る積層セラミックコンデンサの一例の部分断面斜視図である。図２は、図１のＡ－Ａ線断面図である。図３は、図１のＢ－Ｂ線断面図である。図１～図３で例示するように、積層セラミックコンデンサ１００は、略直方体形状を有する積層チップ１０と、積層チップ１０のいずれかの対向する２端面に設けられた外部電極２０ａ，２０ｂとを備える。なお、積層チップ１０の上記２端面のうち、一方を第１の端面と称し、もう一方を第２の端面と称する。第１の端面および第２の端面は、積層チップ１０の端面のうちの１端面であれば、どちらの面が第１の端面１８ａまたは第２の端面１８ｂであってもよい。第１の端面１８ａおよび第２の端面１８ｂ以外の４面のうち、積層方向の上面および下面以外の２面を側面と称し、一方を第１の側面と称し、もう一方を第２の側面と称する。第１の側面および第２の側面は、積層チップ１０の側面であれば、どちらの面が第１の側面１９ａまたは第２の側面１９ｂであってもよい。なお、積層方向にある端の面を上面又は下面としているため、積層チップ１０の上面は上側に特定されるものでなく、積層方向にある端の面であれば、どちらの面が上面であっても下面であってもよい。外部電極２０ａ，２０ｂは、積層チップ１０の積層方向の上面、下面、第１の側面１９ａおよび第２の側面１９ｂに延在している。ただし、外部電極２０ａ，２０ｂは、互いに離間している。
（【００１１】以降は省略されています）
