公開番号2025152584
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054542
出願日2024-03-28
発明の名称コイル部品
出願人太陽誘電株式会社
代理人個人,個人
主分類H01F 27/29 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】コンポジット型の基体を備えたコイル部品において、基体と外部電極との密着性を向上させる。
【解決手段】コイル部品が、金属磁性粒子および樹脂を含む基体と、前記基体の内部に設けられるコイル導体と、前記コイル導体に電気的に接続されるよう前記基体の表面に設けられる外部電極と、前記基体と前記外部電極との間に設けられるセラミック粒子と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
金属磁性粒子および樹脂を含む基体と、
前記基体の内部に設けられるコイル導体と、
前記コイル導体に電気的に接続されるよう前記基体の表面に設けられる外部電極と、
前記基体と前記外部電極との間に設けられるセラミック粒子と、
を有する、コイル部品。
続きを表示（約 440 文字）【請求項２】
前記セラミック粒子は、その最大粒径の平均として０．１μｍ以上１０μｍ以下である、請求項１に記載のコイル部品。
【請求項３】
前記セラミック粒子は、その平均粒径として前記金属磁性粒子の平均粒径より小さい、請求項１または２に記載のコイル部品。
【請求項４】
前記セラミック粒子は、前記外部電極が設けられる前記基体の面の面積を１００％とした場合に、その存在割合として１０％以上５０％以下である、請求項１または２に記載のコイル部品。
【請求項５】
前記外部電極は、金属層、および導電性樹脂層の少なくとも一方を含む、請求項１または２に記載のコイル部品。
【請求項６】
前記セラミック粒子は、その外形として角部を有する、請求項１または２に記載のコイル部品。
【請求項７】
前記外部電極は、前記基体に対向する面において、前記セラミック粒子に沿うように窪みを有する、請求項１または２に記載のコイル部品。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コイル部品に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
コイル部品は、様々な電子機器に搭載されている部品であり、例えば、ＤＣ／ＤＣコンバータ等の電源回路等において使用されている。コイル部品は、基体と、基体の内部に設けられたコイル導体と、基体の表面に設けられた外部電極と、を備える。
【０００３】
コイル部品における基体としては、メタルコンポジット型の基体が知られている。メタルコンポジット型の基体は、多数の金属磁性粒子と、当該金属磁性粒子を結合する樹脂結合材と、を含む。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－２０２３２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
コンポジット型の基体を備えた構成においては、基体に樹脂成分が存在していることに起因して、基体と、基体の表面に配置された外部電極との密着性が低い傾向が指摘されている。よって、コンポジット型の基体を備えたコイル部品において、基体と外部電極との密着性を改善することが求められている。
【０００６】
本開示は、コンポジット型の基体を備えたコイル部品において、基体と外部電極との密着性を向上させることを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一態様は、金属磁性粒子および樹脂を含む基体と、前記基体の内部に設けられるコイル導体と、前記コイル導体に電気的に接続されるよう前記基体の表面に設けられる外部電極と、前記基体と前記外部電極との間に設けられるセラミック粒子と、を有する、コイル部品である。
【発明の効果】
【０００８】
本開示によれば、コンポジット型の基体を備えたコイル部品において、外部電極の密着性を向上できる。
【図面の簡単な説明】
【０００９】

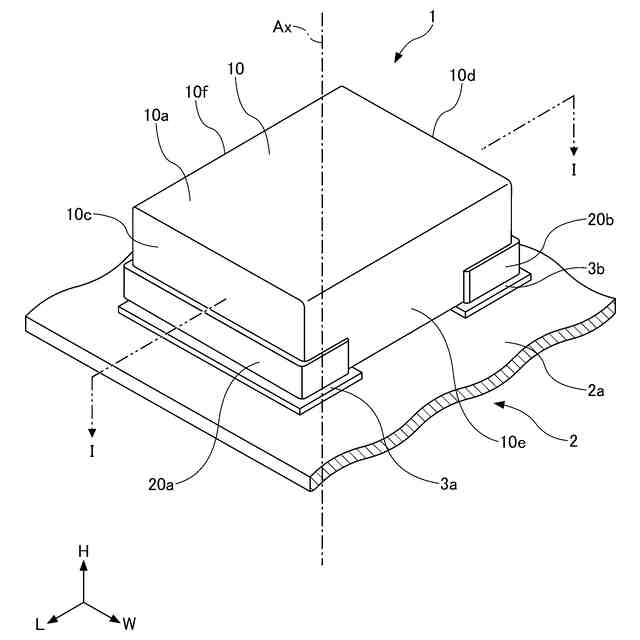

本開示の一実施形態によるコイル部品を示す斜視図である。

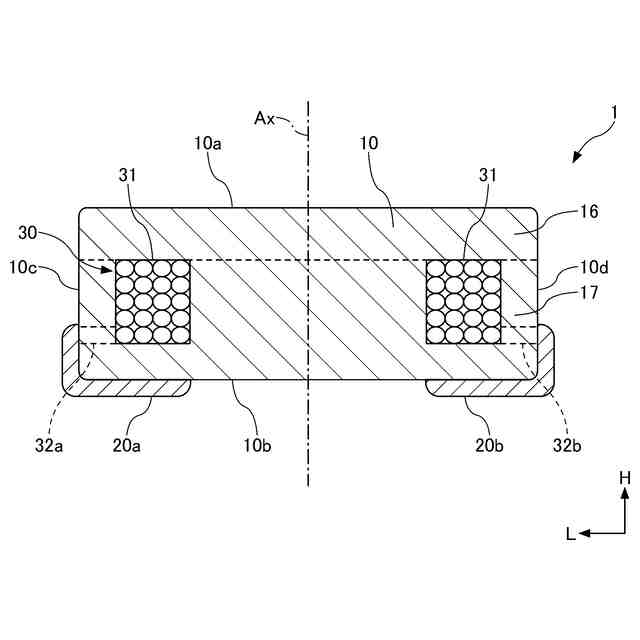

図１のＩ－Ｉ線断面図である。
図２のＩＩ－ＩＩ線断面図である。

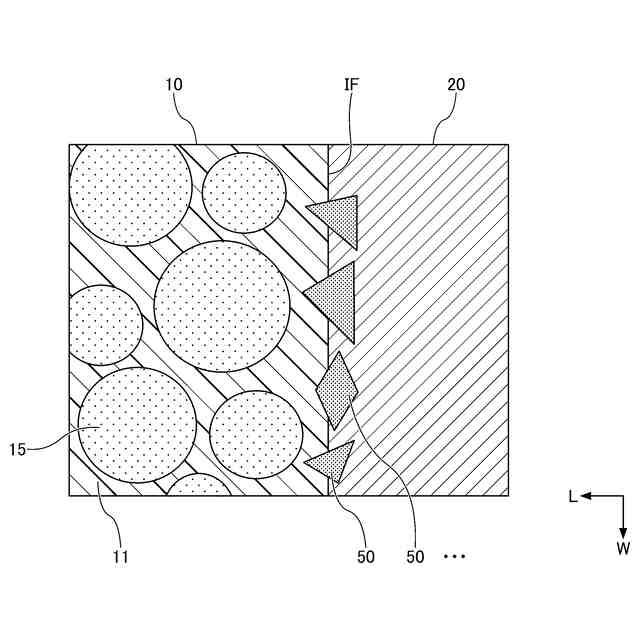

図２の部分ＩＩＩの拡大図である。

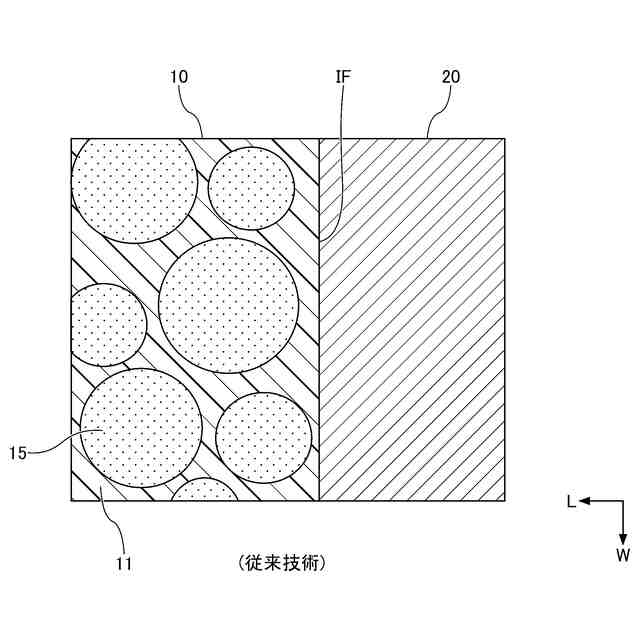

図４に対応する、従来技術による構成を示す図である。
図４に対応する、変形例を示す図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について詳細に説明するが、本開示はこれらに限定されるものではない。なお、本明細書および図面において、実質的に同一の機能構成を有する構成要素については、同一の符号を付することにより重複した説明を省くことがある。また、各図面は、本開示についての説明を分かりやすくするために示した模式図であり、必ずしも正確な縮尺で記載されているものではない。また、図面には、適宜、相互に直交するＬ軸、Ｗ軸、およびＨ軸を、コイル部品に対して固定された固定座標系を規定する軸として示す。
（【００１１】以降は省略されています）
