公開番号2025153934
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056658
出願日2024-03-29
発明の名称等速自在継手の外側継手部材
出願人NTN株式会社
代理人個人,個人
主分類F16D 3/20 20060101AFI20251002BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】軸部とカップ部が摩擦圧接により接合された外側継手部材の品質、強度を安定化させる。

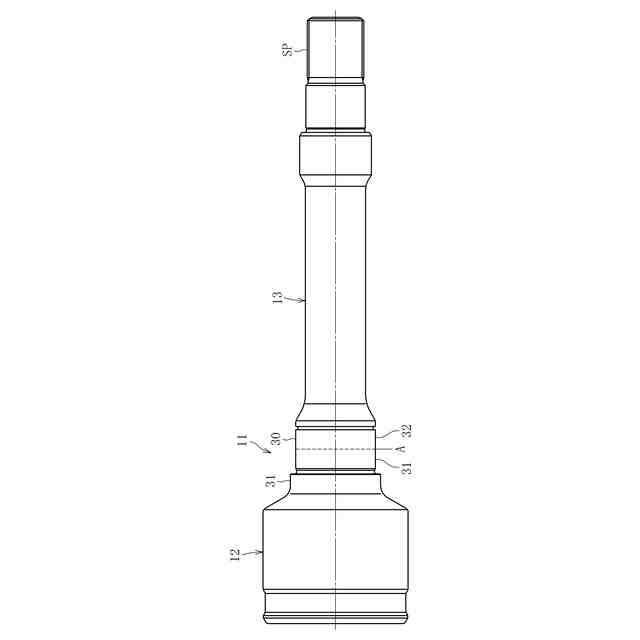

【解決手段】外側継手部材11は、ローラ19が係合するトラック溝を内周に形成したカップ部12と、カップ部12に接合された軸部13とを備える。カップ部12は、一端を開口させた有底筒状であり、筒状部と底部と底部から突出した中実状の短軸部31とを備える。軸部13の一端に中実状の中実部32が形成されている。カップ部12の短軸部31と軸部13の中実部とが摩擦圧接により接合されている。カップ部12の短軸部31と軸部13の中実部との接合部の芯部硬度を、平均値でHv350以下、最大値でHv390以下にする。
【選択図】図4
特許請求の範囲【請求項１】
トルク伝達要素が係合するトラック溝を内周に形成したカップ部と、前記カップ部に接合された軸部とを備え、
前記カップ部は、一端を開口させた有底筒状であり、筒状部と底部と前記底部から突出した中実状の短軸部とを備え、前記軸部の一端に中実状の中実部が形成され、
前記カップ部の短軸部と前記軸部の中実部とが摩擦圧接により接合された等速自在継手の外側継手部材において、
前記カップ部の短軸部と前記軸部の中実部との接合部の芯部硬度が、平均値でＨｖ３５０以下、最大値でＨｖ３９０以下であることを特徴とする等速自在継手の外側継手部材。
続きを表示（約 270 文字）【請求項２】
前記カップ部の短軸部と前記軸部の中実部との接合部における、軸芯の炭素量をＣ、前記軸芯から接合部直径の１／４の距離だけ離れた部分の炭素量をＣ０とした時、Ｃ／Ｃ０が１．０７以下である請求項１に記載の等速自在継手の外側継手部材。
【請求項３】

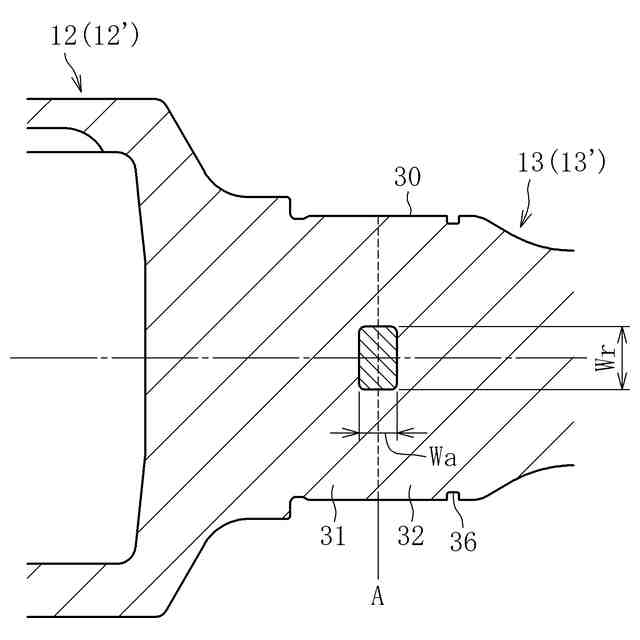

前記芯部硬度を、前記接合部の、軸芯を中心とする直径１０ｍｍの円領域内で測定した請求項１に記載の等速自在継手の外側継手部材。
【請求項４】
前記カップ部の短軸部と前記軸部の中実部との接合部を、軸受装着面に設けた請求項１に記載の等速自在継手の外側継手部材。

発明の詳細な説明【技術分野】
【０００１】
この発明は、等速自在継手の外側継手部材に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
自動車や各種産業機械の動力伝達系を構成する等速自在継手は、駆動側と従動側の二軸をトルク伝達可能に連結すると共に、前記二軸が作動角をとっても等速で回転トルクを伝達することができる。等速自在継手は、角度変位のみを許容する固定式等速自在継手と、角度変位および軸方向変位の両方を許容する摺動式等速自在継手とに大別され、例えば、自動車のエンジンあるいはモータから駆動車輪に動力を伝達するドライブシャフトにおいては、デフ側（インボード側）に摺動式等速自在継手が使用され、駆動車輪側（アウトボード側）には固定式等速自在継手が使用される。
【０００３】
摺動式又は固定式を問わず、等速自在継手は主要な構成部材として、内周面にトルク伝達要素が係合するトラック溝を形成したカップ部と、このカップ部の底部から軸方向に延びた軸部とを有する外側継手部材を備えている。この外側継手部材は、中実の棒状素材を鍛造加工やしごき加工等の冷間塑性加工、切削、研削加工等の機械加工を施すことによって、カップ部と軸部とを一体成形する場合が多い。
【０００４】
自動車のエンジンやモータのレイアウトによりギヤボックスが車両幅方向の中心線からずれて配置される場合がある。その場合、左右どちらかのドライブシャフトのインボート側の摺動式等速自在継手として、長寸の軸部（ロングステム）を有する外側継手部材を備えるものを用いる場合がある。このように、片側のドライブシャフトのインボード側外側継手部材をロングステムにした場合、このロングステムが転がり軸受によって回転支持される。ロングステム部の長さは、車種により異なるが、概ね３００～４００ｍｍ程度である。この外側継手部材では、軸部が長寸であるために、カップ部と軸部を精度良く一体成形することが困難である。そのため、カップ部を形成するカップ部材と軸部を形成する軸部材を二部材で構成し、両部材を摩擦圧接にて接合するものがある。このような摩擦圧接で接合した継手部材として、例えば、ステム部が中実タイプのものが特許文献１に記載されており、ステム部が中空タイプのものが特許文献２に記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開昭６１－１３２２８４号公報
特開２００６－６４０６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
カップ部にロングステムの軸部を摩擦圧接で接合する際には、接合部に摩擦圧接による熱影響が及ぶ。摩擦圧接時は、接合部が急速に加熱されてから急冷されるため、加工条件によっては、接合部の一部の組織、例えば接合部の軸芯部がマルテンサイト化する場合がある。この場合、接合部内で硬化度合いのアンバランスを生じるため、摩擦圧接後の外側継手部材の品質、強度が不安定なものとなる。また、摩擦圧接後の外側継手部材に熱処理を施した際に、摩擦圧接により既に焼入れ状態となった部位で割れ（焼割れ）を生じるおそれもある。
【０００７】
そこで、本発明は、軸部とカップ部が摩擦圧接により接合された外側継手部材の品質、強度を安定化させることを目的とする。
【課題を解決するための手段】
【０００８】
前述の目的を達成するため、本発明は、トルク伝達要素が係合するトラック溝を内周に形成したカップ部と、前記カップ部に接合された軸部とを備え、前記カップ部は、一端を開口させた有底筒状であり、筒状部と底部と前記底部から突出した中実状の短軸部とを備え、前記軸部の一端に中実状の中実部が形成され、前記カップ部の短軸部と前記軸部の中実部とが摩擦圧接により接合された等速自在継手の外側継手部材において、前記カップ部の短軸部と前記軸部の中実部との接合部の芯部硬度が、平均値でＨｖ３５０以下、最大値でＨｖ３９０以下であることを特徴とする。
【０００９】
このように接合部の芯部硬度を規定することで、摩擦圧接に伴う芯部のマルテンサイト化を回避し、接合部における硬化度合いのバラツキを小さくして、外側継手部材の品質や強度を安定化させることができる。また、摩擦圧接後の熱処理時にも接合部で割れが生じ難くなる。
【００１０】

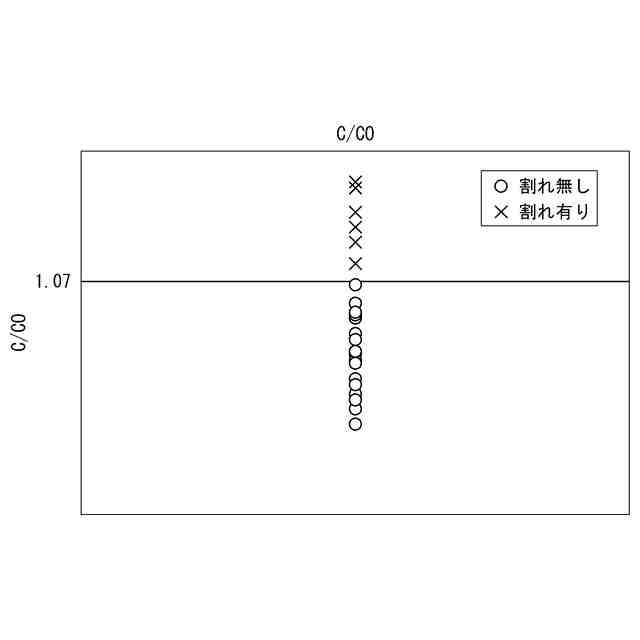

前記カップ部の短軸部と前記軸部の中実部との接合部における、軸芯の炭素量をＣ、前記軸芯から接合部直径の１／４の距離だけ離れた部分の炭素量をＣ０とした時、Ｃ／Ｃ０が１．０７以下であるのが好ましい。
（【００１１】以降は省略されています）
