公開番号2025154702
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057847
出願日2024-03-29
発明の名称燃料製造方法及び燃料製造装置
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類C25B 3/26 20210101AFI20251002BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】燃料製造する際の安全性に優れた燃料製造方法及び燃料製造装置を提供する。
【解決手段】工程1及び工程2を、この順で繰り返し行うことによりCH₄を製造する燃料製造方法であって、工程1は、Ni₂O₃Hを表面に有する正極と、水素吸蔵合金を含む負極と、KHCO₃水溶液とを備える電気化学セルを、正極と負極とにそれぞれ接続する電位制御装置により充電することにより、負極において水素吸蔵合金に水素を蓄積させ、その後充電を停止することを含み、工程2は、電気化学セルに、CO₂及びKHCO₃水溶液のうち少なくとも1つを含む原料を供給することにより、負極においてCH₄を生成させ、その後原料の供給を停止することを含み、電気化学セルは、使用後のニッケル水素二次電池である燃料製造方法及び燃料製造装置による。
【選択図】図2
特許請求の範囲【請求項１】
工程１及び工程２を繰り返し行うことによりＣＨ
４
を製造する燃料製造方法であって、
前記工程１は、Ｎｉ
２
Ｏ
３
Ｈを表面に有する正極と、水素吸蔵合金を含む負極と、ＫＨＣＯ
３
水溶液とを備える電気化学セルを、前記正極と前記負極とにそれぞれ接続する電位制御装置により充電することにより、前記負極において前記水素吸蔵合金に水素を吸蔵させ、その後充電を停止することを含み、
前記工程２は、前記電気化学セルに、ＣＯ
２
及びＫＨＣＯ
３
水溶液のうち少なくとも１つを含む原料を供給することにより、前記負極においてＣＨ
４
を生成させ、その後前記原料の供給を停止することを含み、
前記電気化学セルは、使用後のニッケル水素二次電池である燃料製造方法。
続きを表示（約 810 文字）【請求項２】
前記工程１に先立って、前記正極の表面にＮｉ
２
Ｏ
３
Ｈを形成させる前処理工程を行い、
前記前処理工程は、Ｎｉを含む前記正極をアルカリ水溶液中に浸漬した状態で、前記正極に対して、互いに異なる第１電位及び第２電位を交互に繰り返し印加することを含む請求項１に記載の燃料製造方法。
【請求項３】
前記工程２を行う際に工程３を行い、
前記工程３は、前記工程２において生成したＫ
２
ＣＯ
３
溶液を回収し、前記Ｋ
２
ＣＯ
３
溶液と空気とを混合することによりＫＨＣＯ
３
水溶液を生成し、生成したＫＨＣＯ
３
水溶液を原料として前記電気化学セルに供給することを含む請求項１に記載の燃料製造方法。
【請求項４】
ＣＨ
４
を生成する第１ユニットと、ＣＨ
４
の原料を前記第１ユニットに供給する第２ユニットとを含み、
前記第１ユニットは、Ｎｉ
２
Ｏ
３
Ｈを表面に有する正極と、水素吸蔵合金を含み、ＣＨ
４
を生成する負極と、ＫＨＣＯ
３
水溶液とを有する電気化学セル、及び、前記正極と前記負極とにそれぞれ接続する電位制御装置を備え、
前記第２ユニットは、前記第１ユニットから回収したＫ
２
ＣＯ
３
溶液と空気とを混合する混合手段と、前記混合手段により生成したＫＨＣＯ
３
水溶液を前記原料として前記第１ユニットに供給する供給手段とを備える燃料製造装置。
【請求項５】
前記電気化学セルは、使用後のニッケル水素二次電池である請求項４に記載の燃料製造装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、燃料製造方法及び燃料製造装置に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
ニッケルを触媒として、水素と二酸化炭素からメタンと水とを生成するサバティエ反応に始まり、電気化学反応を用いて、メタン、水素等の燃料を製造する各種の技術が開発されている。
例えば、アルカリ二次電池の負極に使用される水素吸蔵合金が含む水素を二酸化炭素と反応させることにより、炭化水素を生成する方法が知られている（特許文献１）。
また、プラチナ電極を用いた電気化学反応により、水溶液から水素ガスを発生させるシステムが知られている（特許文献２）。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－００８２８０号公報
特開２０２１－００１４０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電気化学反応によりメタン等の燃料を製造する際は、安全性、熱収支、コスト等にも優れることが望まれる。
例えば、電気化学反応により同一セル内でメタンと酸素とが発生する場合は、これらが反応するおそれがあるため、酸素を回収する等の手段が必要になる（特許文献１）。
また、電極に高価なプラチナを使用する場合には、燃料製造のコストを抑えることが難しくなる可能性がある（特許文献２）。
【０００５】
本開示の一実施形態が解決しようとする課題は、燃料製造する際の安全性に優れた燃料製造方法及び燃料製造装置を提供することにある。
【課題を解決するための手段】
【０００６】
課題を解決するための手段には、以下の態様が含まれる。
＜１＞工程１及び工程２を繰り返し行うことによりＣＨ
４
を製造する燃料製造方法であって、工程１は、Ｎｉ
２
Ｏ
３
Ｈを表面に有する正極と、水素吸蔵合金を含む負極と、ＫＨＣＯ
３
水溶液とを備える電気化学セルを、正極と負極とにそれぞれ接続する電位制御装置により充電することにより、負極において水素吸蔵合金に水素を吸蔵させ、その後充電を停止することを含み、工程２は、電気化学セルに、ＣＯ
２
及びＫＨＣＯ
３
水溶液のうち少なくとも１つを含む原料を供給することにより、負極においてＣＨ
４
を生成させ、その後原料の供給を停止することを含み、電気化学セルは、使用後のニッケル水素二次電池である燃料製造方法。
＜２＞工程１に先立って、正極の表面にＮｉ
２
Ｏ
３
Ｈを形成させる前処理工程を行い、前処理工程は、Ｎｉを含む正極をアルカリ水溶液中に浸漬した状態で、正極に対して、互いに異なる第１電位及び第２電位を交互に繰り返し印加することを含む＜１＞に記載の燃料製造方法。
＜３＞工程２を行う際に工程３を行い、工程３は、工程２において生成したＫ
２
ＣＯ
３
溶液を回収し、Ｋ
２
ＣＯ
３
溶液と空気とを混合することによりＫＨＣＯ
３
水溶液を生成し、生成したＫＨＣＯ
３
水溶液を原料として電気化学セルに供給することを含む＜１＞又は＜２＞に記載の燃料製造方法。
＜４＞ＣＨ
４
を生成する第１ユニットと、ＣＨ
４
の原料を第１ユニットに供給する第２ユニットとを含み、第１ユニットは、Ｎｉ
２
Ｏ
３
Ｈを表面に有する正極と、水素吸蔵合金を含み、ＣＨ
４
を生成する負極と、ＫＨＣＯ
３
水溶液とを有する電気化学セル、及び、正極と負極とにそれぞれ接続する電位制御装置を備え、第２ユニットは、第１ユニットから回収したＫ
２
ＣＯ
３
溶液と空気とを混合する混合手段と、混合手段により生成したＫＨＣＯ
３
水溶液を原料として第１ユニットに供給する供給手段とを備える燃料製造装置。
＜５＞電気化学セルは、使用後のニッケル水素二次電池である＜４＞に記載の燃料製造装置。
【発明の効果】
【０００７】
本開示の一実施形態によれば、燃料製造する際の安全性に優れた燃料製造方法及び燃料製造装置を提供が提供される。
【図面の簡単な説明】
【０００８】
図１は、第１ユニットの構成を説明する説明図である。
図２は、燃料製造装置の構成を説明する説明図である。

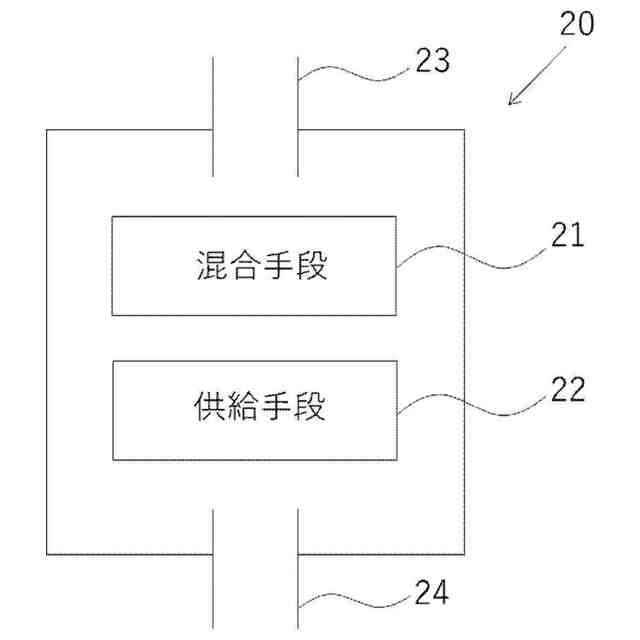

図３は、第２ユニットの構成を説明する説明図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について図面を参照して説明する。
本開示において実施形態を図面を参照して説明する場合、当該実施形態の構成は図面に示された構成に限定されない。各図面において同一の符号を用いて示す構成要素は、同一の構成要素であることを意味する。図面において、一部の構成要素にのみ符号を付す場合がある。図面における寸法の比率は、必ずしも実際の寸法の比率を表すものではない。
本開示において、「～」を用いて示された数値範囲は、「～」の前後に記載される数値をそれぞれ最小値及び最大値として含む範囲を意味する。
本開示に段階的に記載されている数値範囲において、ある数値範囲で記載された上限値又は下限値は、他の段階的な記載の数値範囲の上限値又は下限値に置き換えてもよい。本開示に記載されている数値範囲において、ある数値範囲で記載された上限値又は下限値は、実施例に示されている値に置き換えてもよい。
本開示において、「工程」という語は、独立した工程だけでなく、他の工程と明確に区別できない場合であっても、その工程の所期の目的が達成されれば、本用語に含まれる。
本開示において、２以上の好ましい態様の組み合わせは、より好ましい態様である。
本開示において、各成分の量は、各成分に該当する物質が複数種存在する場合には、特に断らない限り、複数種の物質の合計量を意味する。
【００１０】
＜燃料製造装置＞
本開示の燃料製造装置は、第１ユニットを含む。
図１に示すように、第１ユニット１０は、電気化学セル１１と、電位制御装置１２とを備える。電気化学セル１１は、Ｎｉ
２
Ｏ
３
Ｈを表面に有する正極１３と、水素吸蔵合金を含む負極１４と、電解質であるＫＨＣＯ
３
水溶液１５とを含む。
電気化学セル１１は、さらに、生成したＣＨ
４
、Ｋ
２
ＣＯ
３
溶液等を回収する回収口１６、及び、生成するＣＨ
４
の原料等を供給する供給口１７を備えることが好ましい。
（【００１１】以降は省略されています）
