公開番号2025154981
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024047097
出願日2024-03-22
発明の名称磁気冷凍ユニット及び冷凍装置
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類F25B 21/00 20060101AFI20251003BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】必要最低限な磁石量で、磁気作業物質に対して適切な磁場を印加できるようにする。

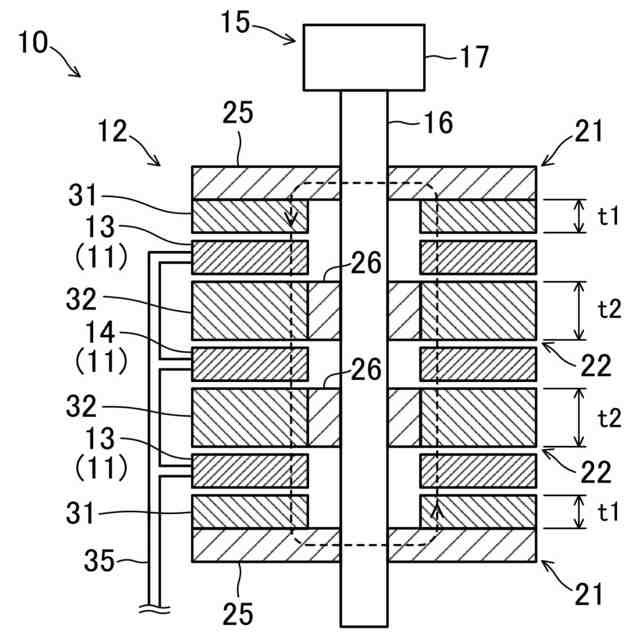

【解決手段】2つの第1回転体(21)は、回転軸(16)の軸方向に間隔をあけて配置される。第2回転体(22)は、2つの第1回転体(21)の間に配置される。第1磁気作業物質(13)は、第1回転体(21)と第2回転体(22)との間に配置される。第1回転体(21)には、第1磁石(31)が設けられる。第2回転体(22)には、第2磁石(32)が設けられる。第1磁石(31)の起磁力F1、第2磁石(32)の起磁力F2は、F1<F2<2×F1という条件を満たす。
【選択図】図2
特許請求の範囲【請求項１】
回転軸（16）と、
前記回転軸（16）の軸方向に間隔をあけて配置され、前記回転軸（16）とともに回転する２つの第１回転体（21）と、
２つの前記第１回転体（21）の間に配置され、前記回転軸（16）とともに回転する第２回転体（22）と、
前記第１回転体（21）と前記第２回転体（22）との間に配置された第１磁気作業物質（13）と、
前記第１回転体（21）に設けられ、前記回転軸（16）の軸方向に対向して前記第１磁気作業物質（13）に磁場を印加する第１磁石（31）と、
前記第２回転体（22）に設けられ、前記回転軸（16）の軸方向に対向して前記第１磁気作業物質（13）に磁場を印加する第２磁石（32）と、を備え、
前記第１磁石（31）の起磁力Ｆ１、前記第２磁石（32）の起磁力Ｆ２が、Ｆ１＜Ｆ２＜２×Ｆ１という条件を満たす
磁気冷凍ユニット。
続きを表示（約 540 文字）【請求項２】
請求項１の磁気冷凍ユニットにおいて、
前記第２回転体（22）は、前記回転軸（16）の軸方向に間隔をあけて２つ以上設けられ、
２つの前記第２回転体（22）の間に配置された第２磁気作業物質（14）を備える
磁気冷凍ユニット。
【請求項３】
請求項１又は２の磁気冷凍ユニットにおいて、
前記第１磁石（31）及び前記第２磁石（32）は、保磁力が同じ材料で構成され、
前記第１磁石（31）の厚みｔ１、前記第２磁石（32）の厚みｔ２が、ｔ１＜ｔ２＜２×ｔ１という条件を満たす
磁気冷凍ユニット。
【請求項４】
請求項１又は２の磁気冷凍ユニットにおいて、
前記第１磁石（31）及び前記第２磁石（32）は、巻線（40）に通電することで起磁力を生ずる電磁石（50）で構成され、
前記第１磁石（31）と前記第２磁石（32）とは、前記巻線（40）のターン数及び通電する電流値の少なくとも一方が異なる
磁気冷凍ユニット。
【請求項５】
請求項１又は２の磁気冷凍ユニット（10）と、
前記磁気冷凍ユニット（10）と熱交換する熱媒体回路（2）と、を備えた冷凍装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、磁気冷凍ユニット及び冷凍装置に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、周状に複数の磁石が配置された円板と、複数の磁石がそれぞれ対向するように間隔をあけて円板を積層することによって形成される磁場作用空間に配置された磁気作業物質と、円板が固定された回転軸（シャフト）を回転させる駆動機構と、を備えた回転磁場発生装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２２／１９０５８６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】

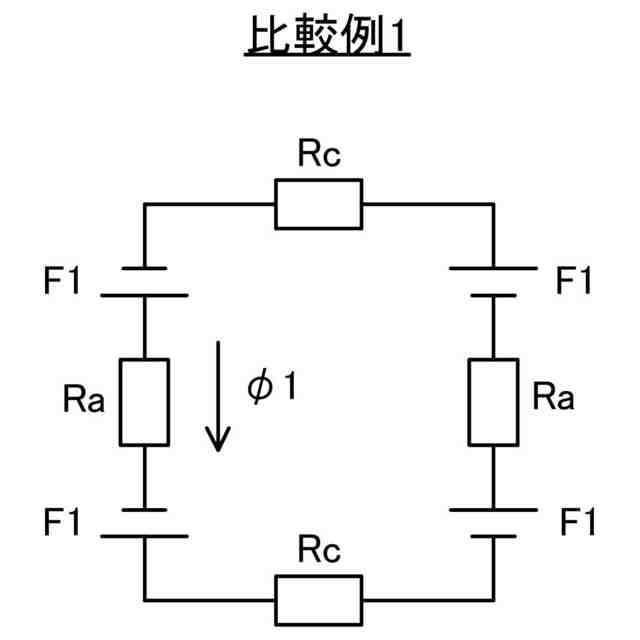

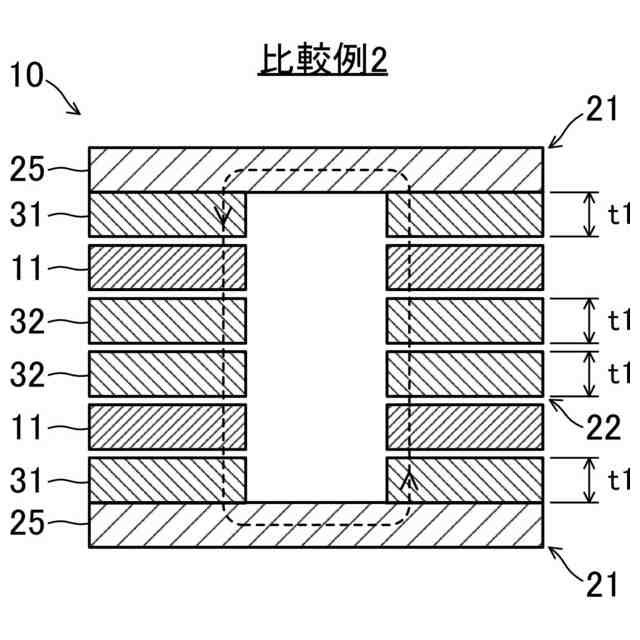

ところで、回転軸の軸方向に３つ以上の磁石を配置し、磁石間に配置された磁気作業物質に磁場を印加する場合に、起磁力が同じ磁石を用いると、磁気作業物質が必要とする印加磁場強度に対して、磁石量が過剰になり、コストが増大するという問題がある。
【０００５】
本開示の目的は、必要最低限な磁石量で、磁気作業物質に対して適切な磁場を印加できるようにすることにある。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、回転軸（16）と、前記回転軸（16）の軸方向に間隔をあけて配置され、前記回転軸（16）とともに回転する２つの第１回転体（21）と、２つの前記第１回転体（21）の間に配置され、前記回転軸（16）とともに回転する第２回転体（22）と、前記第１回転体（21）と前記第２回転体（22）との間に配置された第１磁気作業物質（13）と、前記第１回転体（21）に設けられ、前記回転軸（16）の軸方向に対向して前記第１磁気作業物質（13）に磁場を印加する第１磁石（31）と、前記第２回転体（22）に設けられ、前記回転軸（16）の軸方向に対向して前記第１磁気作業物質（13）に磁場を印加する第２磁石（32）と、を備え、前記第１磁石（31）の起磁力Ｆ１、前記第２磁石（32）の起磁力Ｆ２が、Ｆ１＜Ｆ２＜２×Ｆ１という条件を満たす磁気冷凍ユニットである。
【０００７】
第１の態様では、第１磁石（31）の起磁力と、第２磁石（32）の起磁力とを適切に設定することで、必要最低限な磁石量で、第１磁気作業物質（13）に対して適切な磁場を印加することができ、第１磁石（31）及び第２磁石（32）のコスト低減を図ることができる。
【０００８】
本開示の第２の態様は、第１の態様の磁気冷凍ユニットにおいて、前記第２回転体（22）は、前記回転軸（16）の軸方向に間隔をあけて２つ以上設けられ、２つの前記第２回転体（22）の間に配置された第２磁気作業物質（14）を備える。
【０００９】
第２の態様では、第２回転体（22）を複数設けることで、第２磁気作業物質（14）に対して磁場を印加することができる。
【００１０】
本開示の第３の態様は、第１又は２の態様の磁気冷凍ユニットにおいて、前記第１磁石（31）及び前記第２磁石（32）は、保磁力が同じ材料で構成され、前記第１磁石（31）の厚みｔ１、前記第２磁石（32）の厚みｔ２が、ｔ１＜ｔ２＜２×ｔ１という条件を満たす。
（【００１１】以降は省略されています）
