公開番号2025147926
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048441
出願日2024-03-25
発明の名称目隠し体
出願人ミサワホーム株式会社
代理人個人
主分類F24F 13/20 20060101AFI20250930BHJP(加熱;レンジ;換気)
要約【課題】本発明は、本発明の目的は、汎用性が高く、設置が容易であり、目隠し対象の吸い込み・吹き出しに影響を及ぼしづらい目隠し体を提供することを目的とする。

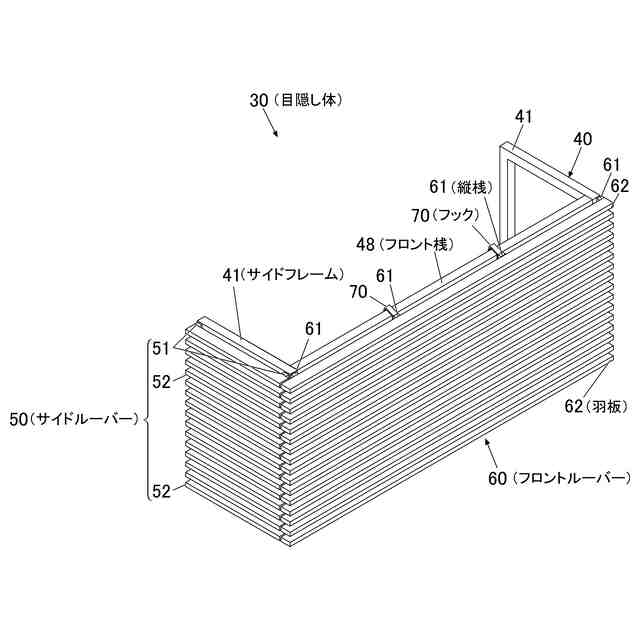

【解決手段】壁(11)に取り付けられる対象物(19)を覆い隠す目隠し体(30)は、一対のサイドフレーム(41)、フロント桟(48)及びフロントルーバー(60)を備える。前記サイドフレーム(41)は、前記対象物(19)の両側において前記壁(11)に取り付けられる.前記フロント桟(48)は、前記対象物(19)の前において前記一対のサイドフレーム(41)の間に架け渡される。前記フロントルーバー(60)は、前記一対のサイドフレーム(41)及び前記フロント桟(48)の正面に取り付けられる。
【選択図】図3
特許請求の範囲【請求項１】
壁に取り付けられる対象物を覆い隠す目隠し体であって、
前記対象物の両側において前記壁に取り付けられる一対のサイドフレームと、

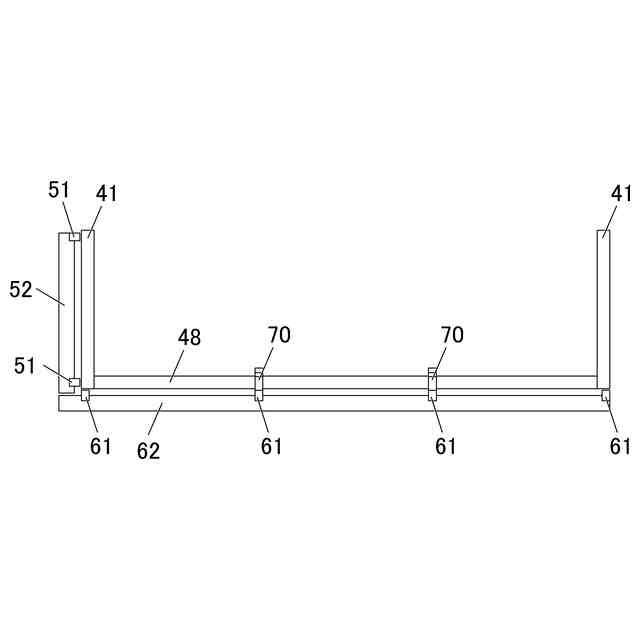

前記対象物の前において前記一対のサイドフレームの間に架け渡されるフロント桟と、

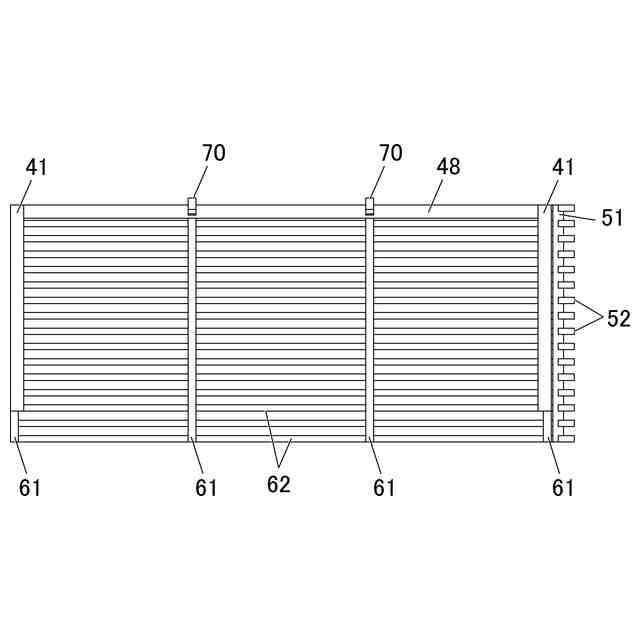

前記一対のサイドフレーム及び前記フロント桟の正面に取り付けられるフロントルーバーと、
を備えることを特徴とする目隠し体。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の目隠し体であって、

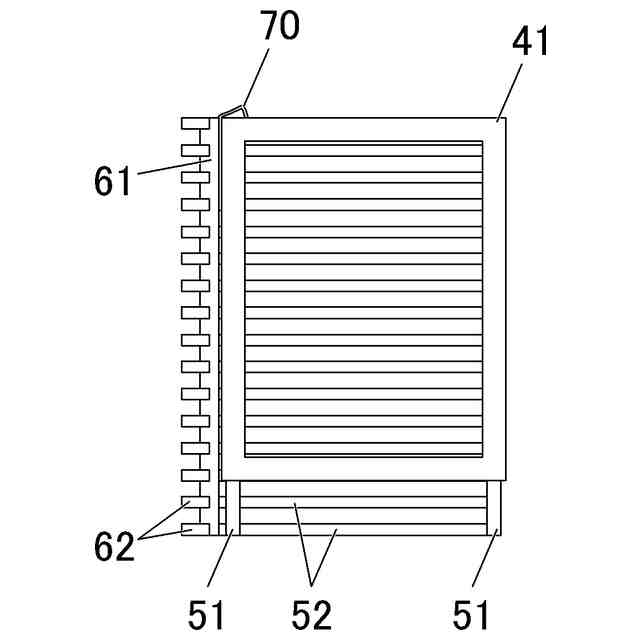

前記フロントルーバーの背面に固定され、前記フロント桟の上から前記フロント桟に引っ掛けられるフック
を備えることを特徴とする目隠し体。
【請求項３】
請求項２に記載の目隠し体であって、
前記フロントルーバーの背面と前記サイドフレームの正面のうち一方に取り付けられ、他方を吸着する吸着部
を備えることを特徴とする目隠し体。
【請求項４】
請求項２又は３に記載の目隠し体であって、
前記フックが前記フロント桟の中心軸の回りに回転可能に前記フロント桟に引っ掛けられている
ことを特徴とする目隠し体。
【請求項５】
請求項４に記載の目隠し体であって、
前記フックが、
前記フロントルーバーの背面に固定され、前記フロント桟の正面に面接触するベースと、
前記ベースから後方に曲げられて、前記フロント桟の上面に面接触する曲げ片と、
前記曲げ片から上に前記曲げ片に対して斜めに曲げられ、前記フロント桟の上面から浮いた第１板バネと、
前記第１板バネから下に曲げられて、前記フロント桟の後ろに当てられる第２板バネと、
を有する
ことを特徴とする目隠し体。
【請求項６】
請求項２又は３に記載の目隠し体であって、
前記フロントルーバーが、
縦方向に延びる縦桟と、
前記縦桟の前に固定され、横方向に延び、間隔を置いて前記縦桟に沿って縦方向に並ぶ複数の羽板と、を有し、
前記フックが前記複数の羽板の何れかと一緒にネジによって前記縦桟に固定される
ことを特徴とする目隠し体。
【請求項７】
請求項２又は３に記載の目隠し体であって、
前記フロントルーバーに対するフックの固定位置が上下方向に調整可能である
ことを特徴とする目隠し体。
【請求項８】
請求項２又は３に記載の目隠し体であって、

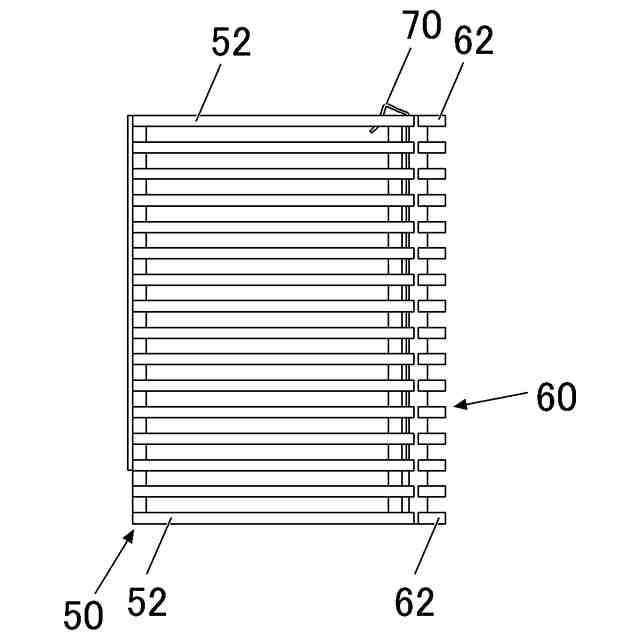

前記一対のサイドフレームの一方又は両方の側面に取り付けられる１体又は２体のサイドルーバー
を備え、
前記サイドフレームが枠状に設けられている
ことを特徴とする目隠し体。
【請求項９】
請求項１又は２に記載の目隠し体であって、
前記フロント桟が、前記対象物の前において前記一対のサイドフレームの上端の間に架け渡される
ことを特徴とする目隠し体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、目隠し体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
非特許文献１は、空調装置の室内機を覆い隠す目隠し構造を開示する。具体的には、収納空間がクローゼットの上に設けられており、室内機が収納空間の奥の壁に設置され、ルーバーが収納空間の開口に設置され、室内機がルーバーの裏に覆い隠されている。ルーバーが跳ね上げ式ヒンジによって開口の上縁に連結され、ルーバーが振り上げられることによって開口が開放され、ルーバーが振り下げられることによって開口がルーバーによって閉じられる。収納空間がクローゼットの内部空間と一緒に施工されることから、この目隠し構造の作製が難しい上、この目隠し構造は汎用性が無い。室内機が収納空間の内側に収まるため、室内機の上下左右の内壁面が室内機の吸排気に支障を及ぼす。更に、室内機の清掃及びメンテナンスも行いにくい。
【先行技術文献】
【非特許文献】
【０００３】
インターネット＜URL：https://marushin-tategu.com/archives/555＞
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は上記事情に鑑みてなされたものであり、本発明の目的は、汎用性が高く、設置が容易であり、目隠し対象の吸い込み・吹き出しに影響を及ぼしづらい目隠し体を提供することである。
【課題を解決するための手段】
【０００５】
以下の括弧書きで示された参照符号は図１～図１２において参照される。
【０００６】
請求項１によれば、
壁（１１）に取り付けられる対象物（１９）を覆い隠す目隠し体（３０）であって、
前記対象物（１９）の両側において前記壁（１１）に取り付けられる一対のサイドフレーム（４１）と、
前記対象物（１９）の前において前記一対のサイドフレーム（４１）の間に架け渡されるフロント桟（４８）と、
前記一対のサイドフレーム（４１）及び前記フロント桟（４８）の正面に取り付けられるフロントルーバー（６０）と、
を備えることを特徴とする目隠し体（３０）が提供される。
【０００７】

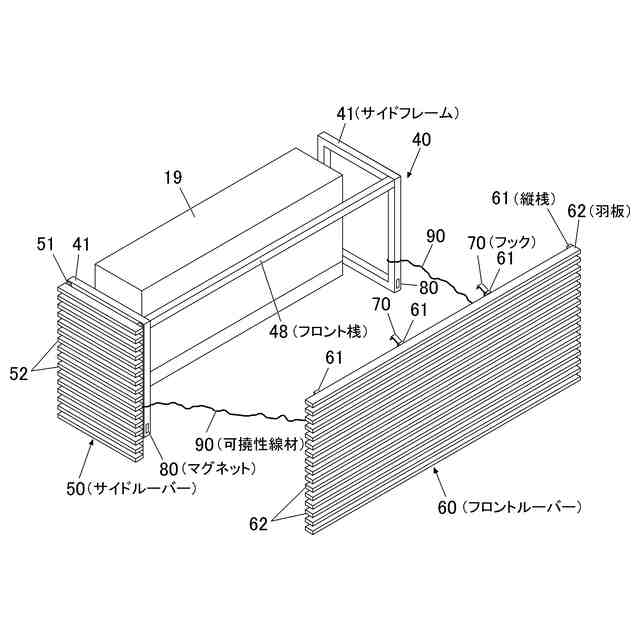

以上のような請求項１によれば、一対のサイドフレーム（４１）を対象物（１９）の両側において壁（１１）に取り付け、フロント桟（４８）を一対のサイドフレーム（４１）の間に架け渡し、フロントルーバー（６０）を一対のサイドフレーム（４１）及びフロント桟（４８）の正面に取り付ければ、対象物（１９）が目隠し体（３０）によって覆い隠される。このような目隠し体（３０）は壁（１１）に取り付けられた様々な種類の対象物（１９）を覆い隠すに適しており、目隠し体（３０）の汎用性が高い。このような目隠し体（３０）の設置が容易である。

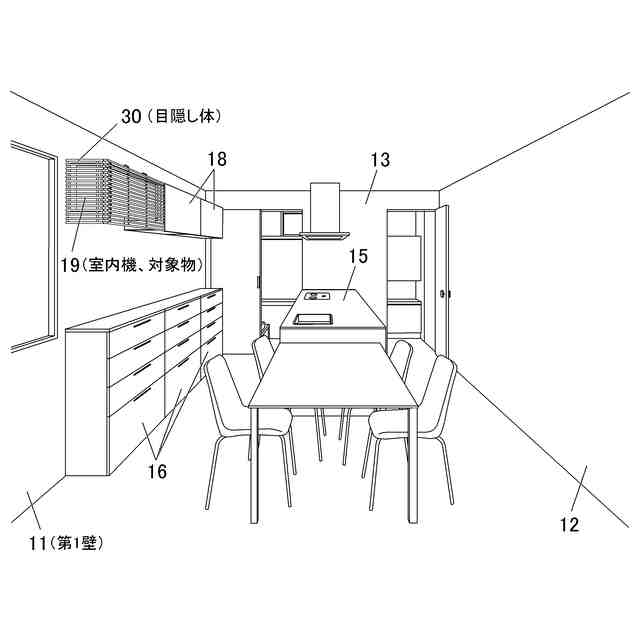

一対のサイドフレーム（４１）が対象物（１９）の両側において壁（１１）に取り付けられ、フロントルーバー（６０）がサイドフレーム（４１）及びフロント桟（４８）の正面に取り付けられているため、目隠し体（３０）の上面及び下面が開放され、目隠し体（３０）の正面がフロントルーバー（６０）によって構成される。対象物（１９）が空調装置の室内機等のように空気の流れを発生させるものであれば、このような目隠し体（３０）が対象物（１９）の吸い込み・吹き出しに影響を及ぼしづらい。
【０００８】
請求項２によれば
請求項１に記載の目隠し体（３０）であって、
前記フロントルーバー（６０）の背面に固定され、前記フロント桟（４８）の上から前記フロント桟（４８）に引っ掛けられるフック（７０）
を備えることを特徴とする目隠し体（３０）が提供される。
【０００９】
以上のような請求項２によれば、フック（７０）をフロント桟（４８）の上からフロント桟（４８）に引っ掛ければ、フロントルーバー（６０）がフロント桟（４８）及びサイドフレーム（４１）の正面に容易に取り付けられる。
【００１０】
請求項３によれば、
請求項２に記載の目隠し体（３０）であって、

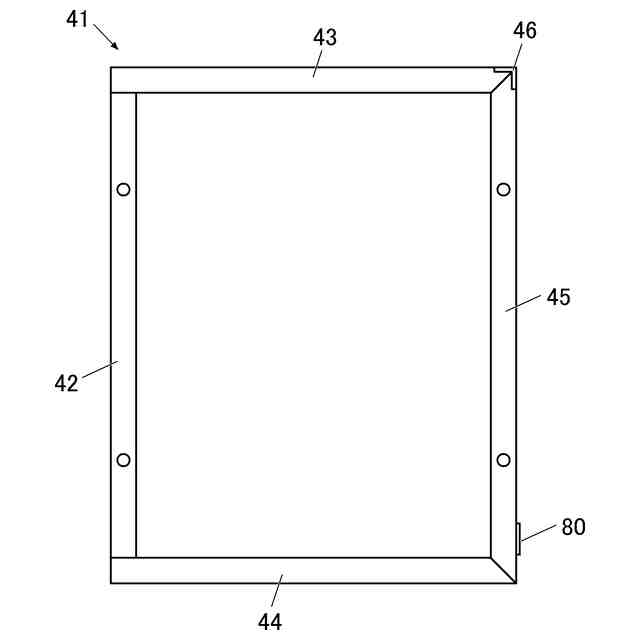

前記フロントルーバー（６０）の背面と前記サイドフレーム（４１）の正面のうち一方に取り付けられ、他方を吸着する吸着部（８０）
を備えることを特徴とする目隠し体（３０）が提供される。
（【００１１】以降は省略されています）
