特許ウォッチ

公開番号2025155510
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024119487
出願日2024-07-25
発明の名称ゴルフボール
出願人住友ゴム工業株式会社
代理人個人,個人
主分類A63B 37/00 20060101AFI20251002BHJP(スポーツ;ゲーム;娯楽)
要約【課題】樹脂成分としてポリウレタンを含有するカバーを有するゴルフボールについて、カバーの耐傷付き性の低下を抑制しつつ、カバーの成型性が改善し、ゴルフボールの生産性を高めることを目的とする。
【解決手段】ゴルフボールは、球状コアと、前記球状コアを被覆するカバーとを有し、前記カバーが、樹脂成分として、(A)熱可塑性ポリウレタンと、(B)オレフィン-不飽和カルボン酸共重合体および/またはオレフィン-不飽和カルボン酸-不飽和カルボン酸エステル共重合体とを含有し、前記樹脂成分中の(A)熱可塑性ポリウレタンの含有率が50質量%以上であるカバー用組成物から形成されていることを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
球状コアと、前記球状コアを被覆するカバーとを有するゴルフボールであって、
前記カバーが、樹脂成分として、（Ａ）熱可塑性ポリウレタンと、（Ｂ）オレフィン－不飽和カルボン酸共重合体および／またはオレフィン－不飽和カルボン酸－不飽和カルボン酸エステル共重合体とを含有し、
前記樹脂成分中の（Ａ）熱可塑性ポリウレタンの含有率が５０質量％以上であるカバー用組成物から形成されていることを特徴とするゴルフボール。
続きを表示（約 610 文字）【請求項２】
前記樹脂成分中の前記（Ａ）熱可塑性ポリウレタンと前記（Ｂ）オレフィン－不飽和カルボン酸共重合体およびオレフィン－不飽和カルボン酸－不飽和カルボン酸エステル共重合体との質量比（（Ａ）／（Ｂ））が、５０．０／５０．０～９９．９／０．１である請求項１に記載のゴルフボール。
【請求項３】
前記樹脂成分中の前記（Ａ）熱可塑性ポリウレタンと前記（Ｂ）オレフィン－不飽和カルボン酸共重合体およびオレフィン－不飽和カルボン酸－不飽和カルボン酸エステル共重合体との質量比（（Ａ）／（Ｂ））が、６０．０／４０．０～９９．０／１．０である請求項１に記載のゴルフボール。
【請求項４】
前記（Ａ）熱可塑性ポリウレタンが、前記（Ａ）熱可塑性ポリウレタンを構成するポリイソシアネートとして、脂環式ジイソシアネートおよび／または芳香族ジイソシアネートを含有する請求項１に記載のゴルフボール。
【請求項５】
前記ポリイソシアネートが、４，４’－ジシクロヘキシルメタンジイソシアネート、１，３－ビス（イソシアナトメチル）シクロヘキサン、イソホロンジイソシアネート、トランス－１，４－シクロヘキサンジイソシアネート、４，４’－ジフェニルメタンジイソシアネートおよびトルエンジイソシアネートよりなる群から選択される少なくとも１種のジイソシアネートである請求項４に記載のゴルフボール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴルフボールに関し、特に、ポリウレタンカバーの成形性の改善に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、ゴルフボールのカバーを構成する樹脂成分としては、アイオノマー樹脂やポリウレタンが使用されている。アイオノマー樹脂を使用したカバーは、反発性、耐久性、加工性などに優れる傾向がある。ポリウレタンを使用したカバーは、打球感やスピン性能が向上する傾向がある。また、これらのアイオノマー樹脂、ポリウレタンを組み合わせたカバー材料も提案されている。
【０００３】
例えば、特許文献１には、熱可塑性ポリウレタンエラストマー、エチレン－アクリル酸エステル－グリシジルメタクリレート３元共重合体、および、ステアリン酸マグネシウムを含有するゴルフボール用カバー材が記載されている（特許文献１（表１）参照）。
特許文献２には、（ａ）ポリウレタン系熱可塑性エラストマー６０～９５重量％、および（ｂ）エチレン－（メタ）アクリル酸－（メタ）アクリル酸エステル系三元共重合体アイオノマー樹脂５～４０重量％の加熱混合物を主成分として含有するカバー用組成物が記載されている（特許文献２（表２）参照）。
【０００４】
また、特許文献３には、カバーが、（Ａ）オレフィン－不飽和カルボン酸共重合体の金属イオン中和物及び／又はオレフィン－不飽和カルボン酸－不飽和カルボン酸エステル共重合体の金属イオン中和物６０～９０質量％（但し、上記（Ａ）成分の４０～８０質量％がアルカリ金属イオンにより中和されたアイオノマーである。）、（Ｂ）少なくとも１種類からなるオレフィン－不飽和カルボン酸共重合体及び／又はオレフィン－不飽和カルボン酸－不飽和カルボン酸エステル共重合体５～２０質量％、（Ｃ）熱可塑性ポリウレタンエラストマー２～３０質量％の加熱混合物を主成分とするカバー材料から形成されたゴルフボールが記載されている（特許文献３（表３）参照）。
【先行技術文献】
【特許文献】
【０００５】
特開平１１－１２８４０２号公報
特開２００３－１８０８７８号公報
特開２００７－１２５３７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
カバー用組成物の樹脂成分としてポリウレタンを主成分に用いた場合、カバー用組成物の流動性が低下する傾向があり、カバーの成型が難しいという課題があった。ここで、ポリウレタンを含有するカバー用組成物にアイオノマー樹脂を添加することで、カバー用組成物の流動性を向上させることができる。しかしながら、ポリウレタンにアイオノマー樹脂を添加すると、形成されるカバーの耐傷付き性が低下するという問題があった。
【０００７】
本発明は上記事情に鑑みてなされたものであり、樹脂成分としてポリウレタンを含有するカバーを有するゴルフボールについて、カバーの耐傷付き性の低下を抑制しつつ、カバーの成型性を改善し、ゴルフボールの生産性を高めることを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決することができた本発明のゴルフボールは、球状コアと、前記球状コアを被覆するカバーとを有し、前記カバーが、樹脂成分として、（Ａ）熱可塑性ポリウレタンと、（Ｂ）オレフィン－不飽和カルボン酸共重合体および／またはオレフィン－不飽和カルボン酸－不飽和カルボン酸エステル共重合体とを含有し、前記樹脂成分中の（Ａ）熱可塑性ポリウレタンの含有率が５０質量％以上であるカバー用組成物から形成されていることを特徴とする。
【発明の効果】
【０００９】
本発明によれば、樹脂成分としてポリウレタンを含有するカバーを有するゴルフボールについて、カバーの耐傷付き性の低下を抑制しつつ、カバーの成型性を改善し、ゴルフボールの生産性を高めることができる。
【図面の簡単な説明】
【００１０】

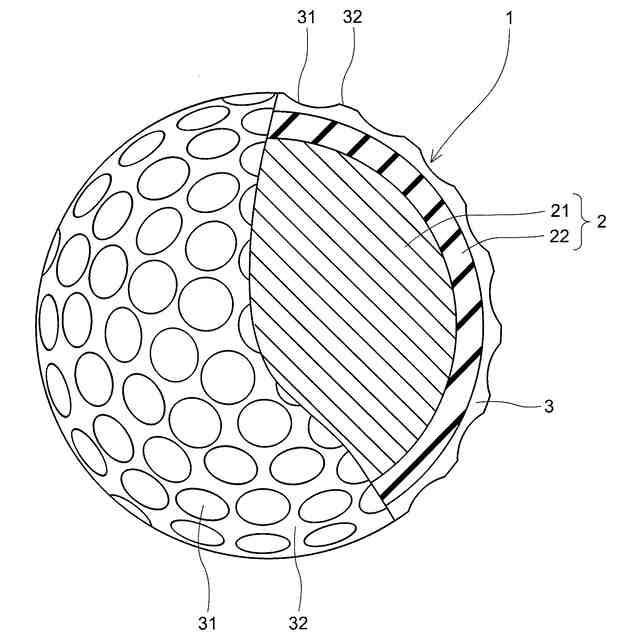

本発明の一実施形態に係るゴルフボールが示された一部切り欠き断面図。
【発明を実施するための形態】

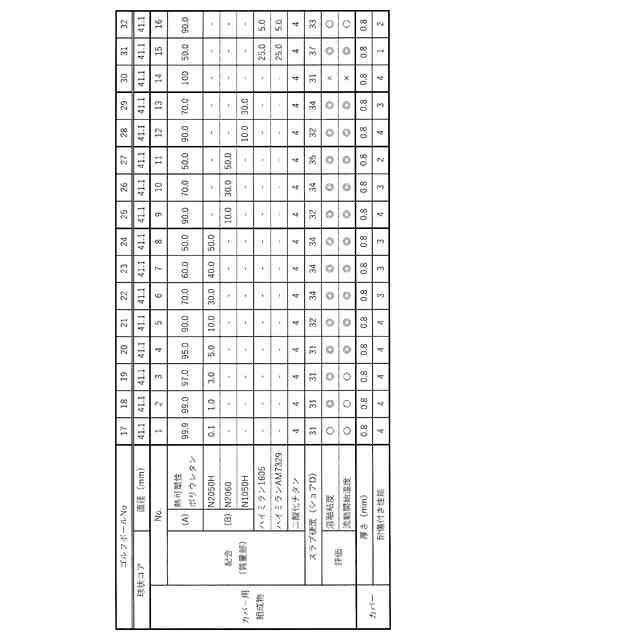

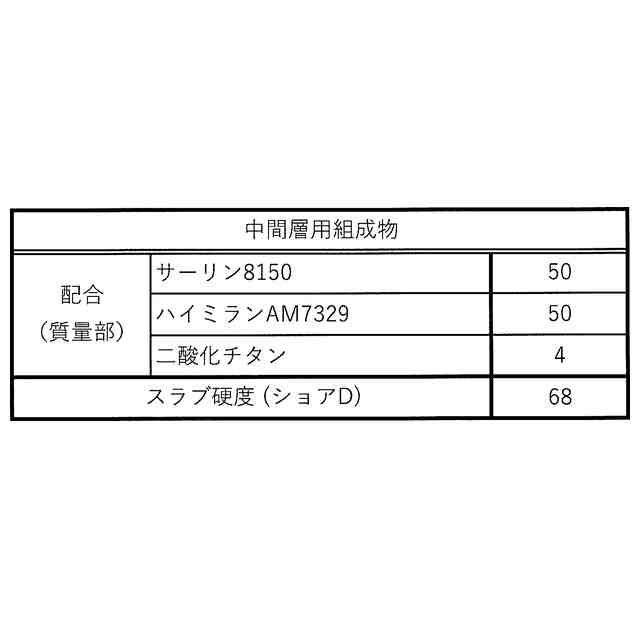

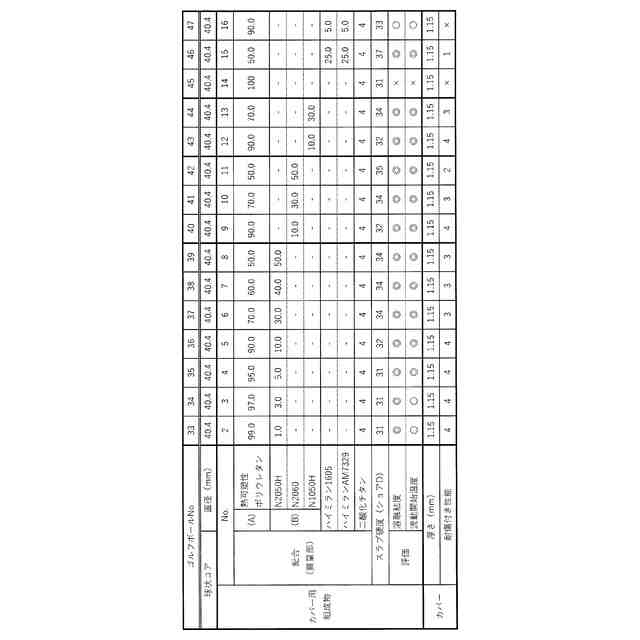

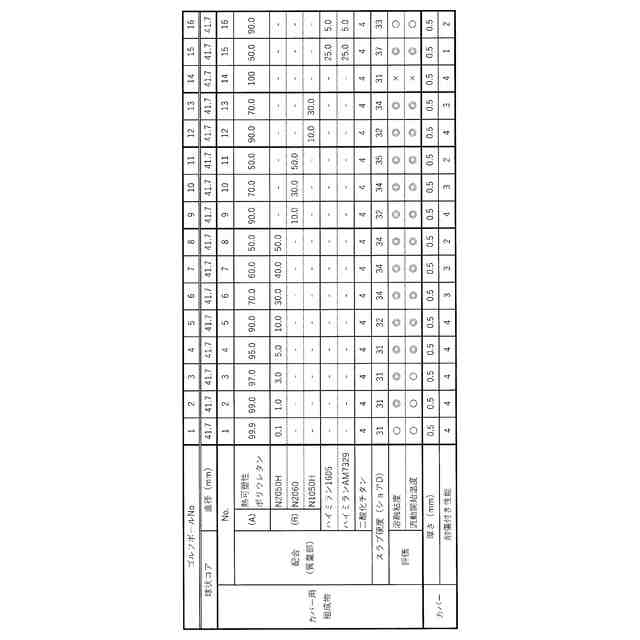

（【００１１】以降は省略されています）

関連特許
