公開番号2025136060
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034238
出願日2024-03-06
発明の名称三次元構造体
出願人住友ゴム工業株式会社
代理人個人,個人
主分類B29C 64/129 20170101AFI20250911BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】新規な形状を有する単位構造体から構成される三次元構造体を提供する。
【解決手段】本発明の三次元構造体は、樹脂またはゴムから形成された単位構造体を連結して構成される三次元構造体であって、前記単位構造体は、第1円環状部と前記第1円環状部に連結し、上方に位置する2以上の上方アーチ部と前記第1円環状部に連結し、下方に位置する2以上の下方アーチ部と2以上の上方アーチ部が上方で交差する上方交差部と、2以上の下方アーチ部が下方で交差する下方交差部とを有することを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
樹脂またはゴムから形成された単位構造体を連結して構成される三次元構造体であって、前記単位構造体は、
第１円環状部と
前記第１円環状部に連結し、上方に位置する２以上の上方アーチ部と
前記第１円環状部に連結し、下方に位置する２以上の下方アーチ部と
２以上の上方アーチ部が上方で交差する上方交差部と、
２以上の下方アーチ部が下方で交差する下方交差部とを有することを特徴とする三次元構造体。
続きを表示（約 770 文字）【請求項２】
前記単位構造体は、
第１円環状部と
前記第１円環状部に連結し、上方に位置する第２上方アーチ部と第３上方アーチ部と、
前記第１円環状部に連結し、下方に位置する第２下方アーチ部と第３下方アーチ部とを有し、
前記第２上方アーチ部と第２下方アーチ部とが、第１円環状部の同一位置で連結して、第２環状部を形成し、
第３上方アーチ部と第３下方アーチ部とが、第１円環状部の同一位置で連結して、第３環状部を形成している請求項１に記載の三次元構造体。
【請求項３】
前記第２環状部と前記第３環状部とが平面視で直交している請求項２に記載の三次元構造体。
【請求項４】
前記単位構造体は、第２上方アーチ部と第２下方アーチ部とが第１円環状部の同一位置に連結する第２連結部、および、第３上方アーチ部と第３下方アーチ部とが第１円環状部の同一位置に連結する第３連結部を有し、
前記上方交差部、前記下方交差部、前記第２連結部、前記第３連結部の少なくとも一つに貫通孔が設けられている請求項２に記載の三次元構造体。
【請求項５】
前記第２環状部と前記第３環状部の縦断面における外周が、円形、楕円形、または、卵型である請求項２に記載の三次元構造体。
【請求項６】
前記単位構造体が、球形、ラグビーボール形、または、卵型である請求項１に記載の三次元構造体。
【請求項７】
前記単位構造体を、連結部材を介して連結することにより構成されている請求項１に記載の三次元構造体。
【請求項８】
前記単位構造体の表面の少なくとも２箇所を平坦化し、単位構造体の平坦面同士を連結することにより構成されている請求項１に記載の三次元構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、三次元構造体に関するものであり、より詳細には、三次元積層造形装置（いわゆる、３Ｄプリンタ）により作製される三次元構造体に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
近年、三次元構造物の設計データに基づいて、樹脂を積層及び硬化させて三次元構造物を製造する三次元積層造形装置（いわゆる、３Ｄプリンタ）が実用化されている。
【０００３】
特許文献１には、Ｘ，Ｙ，Ｚ方向により規定される三次元構造物であって、内部空間を有し、ゴム組成物によって形成されている複数のクッション体を備え、複数の前記クッション部材は、ＸＹ平面に沿って並ぶように連結されたクッション層を形成し、複数の前記クッション層が、前記Ｚ方向に積層されている、三次元構造物が開示されている。
【０００４】
特許文献２には、支柱（１００）によって互いに接合された節点（２００）の三次元ネットワークと、前記支柱（１００）の間に存在する空隙体積（３００）とを含む多孔質体（１０、２０）であって、前記支柱（１００）が、２００μｍ以上５０ｍｍ以下の平均長さを有し、前記支柱（１００）が、１００μｍ以上５ｍｍ以下の平均厚さを有し、前記多孔質体が、少なくとも１つの空間方向において、１０ｋＰａ以上１００ｋＰａ以下の圧縮硬度（４０％圧縮、ＤＩＮＥＮＩＳＯ３３８６－１：２０１０－０９）を有することを特徴とする、多孔質体（１０、２０）が開示されている。
【０００５】
特許文献３には、可撓性のある樹脂又はゴムから構成された、多孔質構造体であって、複数のセル孔を区画する、複数の骨部を備え、前記複数の骨部のうち、隣接するいずれか２つの骨部それぞれの中心軸線を含む仮想平面をＸＹ平面とする、少なくとも１つのＸＹＺ直交座標系を仮想固定したとき、当該ＸＹＺ直交座標系の少なくとも１軸方向における前記多孔質構造体の剛性が、他の少なくとも１軸方向における前記多孔質構造体の剛性よりも、大きい、多孔質構造体が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１９－２０５６８６号公報
特表２０１９－５３４０６４号公報
特開２０２０－１７２２１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
従来の多孔質構造体を構成するセルまたは単位構造体は、多面体構造を有しているため、圧縮変形されると歪みに偏りが生じる。本発明は、上記事情に鑑みてなされたものであり、新規な形状を有する単位構造体から構成される三次元構造体を提供することを課題とする。
【課題を解決するための手段】
【０００８】
本発明の三次元構造体は、
樹脂またはゴムから形成された単位構造体を連結して構成される三次元構造体であって、前記単位構造体は、
第１円環状部と
前記第１円環状部に連結し、上方に位置する２以上の上方アーチ部と
前記第１円環状部に連結し、下方に位置する２以上の下方アーチ部と
２以上の上方アーチ部が上方で交差する上方交差部と、
２以上の下方アーチ部が下方で交差する下方交差部とを有することを特徴とする。
【発明の効果】
【０００９】
本発明の三次元構造体を構成する単位構造体は、全体的に丸みを有する形状である。そのため、本発明の三次元構造体は、圧縮変形による歪みの分布の差が小さくなる。
【図面の簡単な説明】
【００１０】

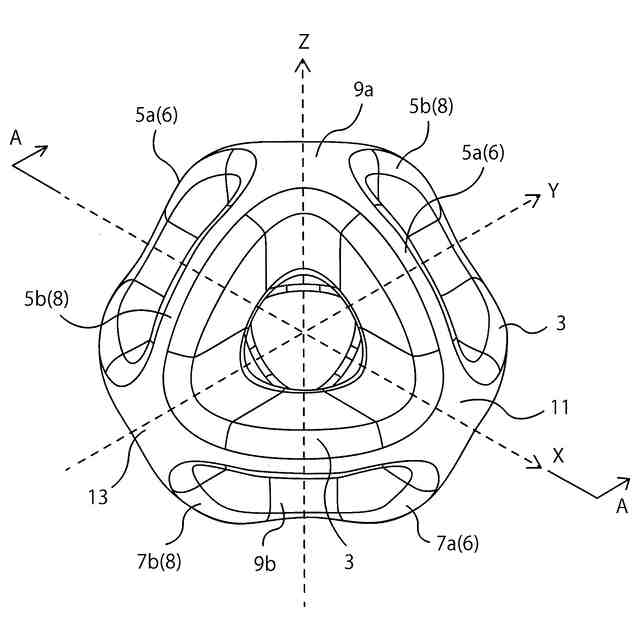

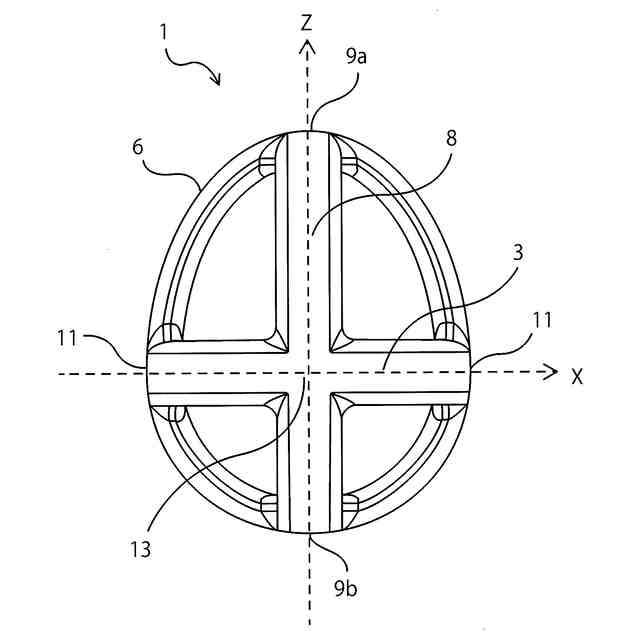

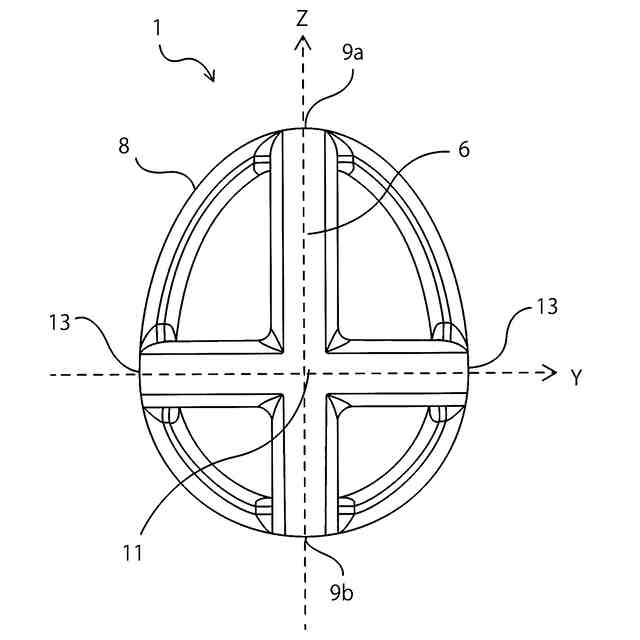

本発明の三次元構造体を構成する単位構造体の一例を示す説明図。

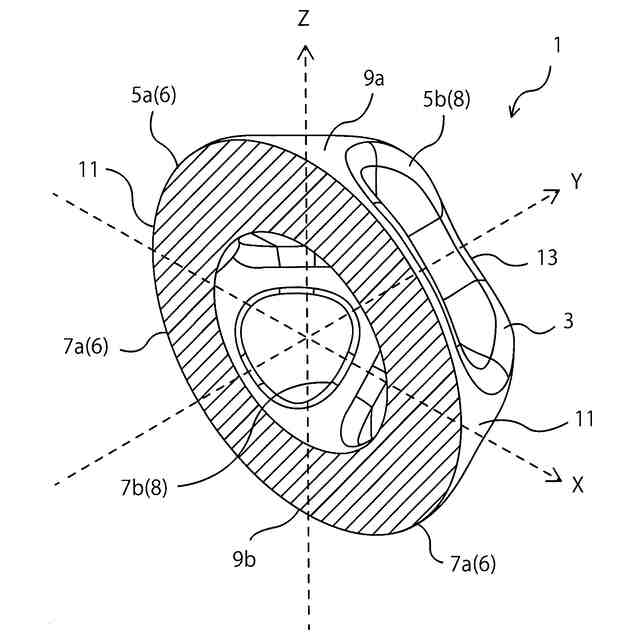

本発明の三次元構造体を構成する単位構造体の一例を示す説明図。

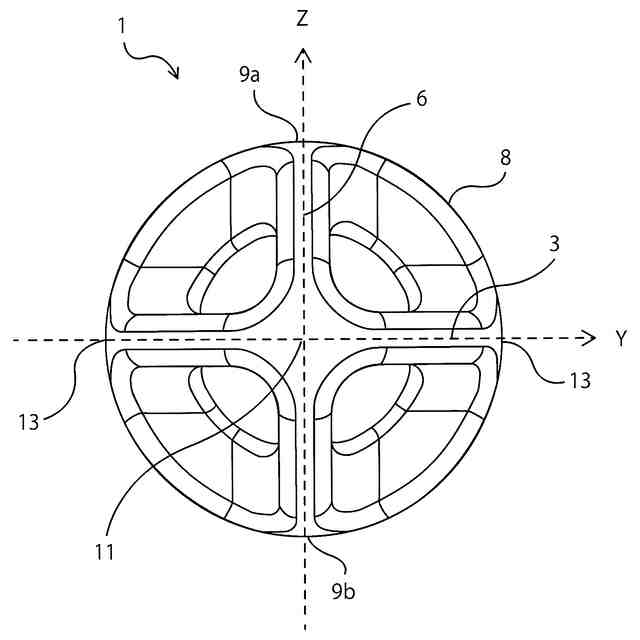

本発明の三次元構造体を構成する単位構造体の一例を示す説明図。

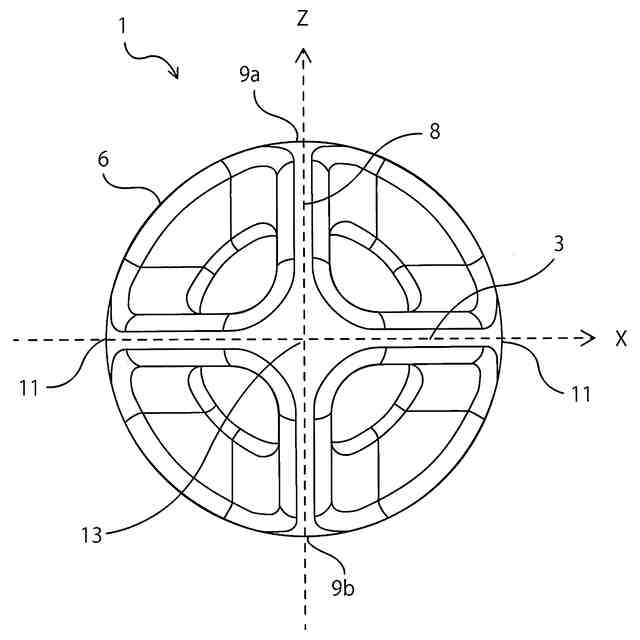

本発明の三次元構造体を構成する単位構造体の一例を示す説明図。

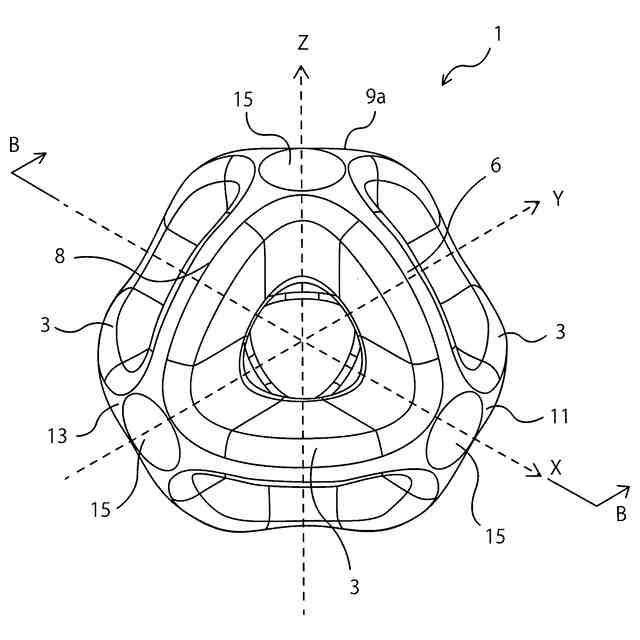

本発明の三次元構造体を構成する単位構造体の一例を示す説明図。

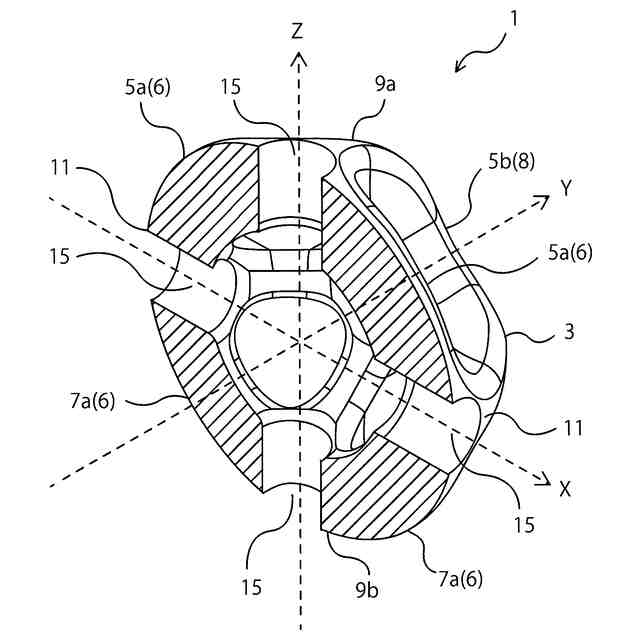

本発明の三次元構造体を構成する単位構造体の一例を示す説明図。

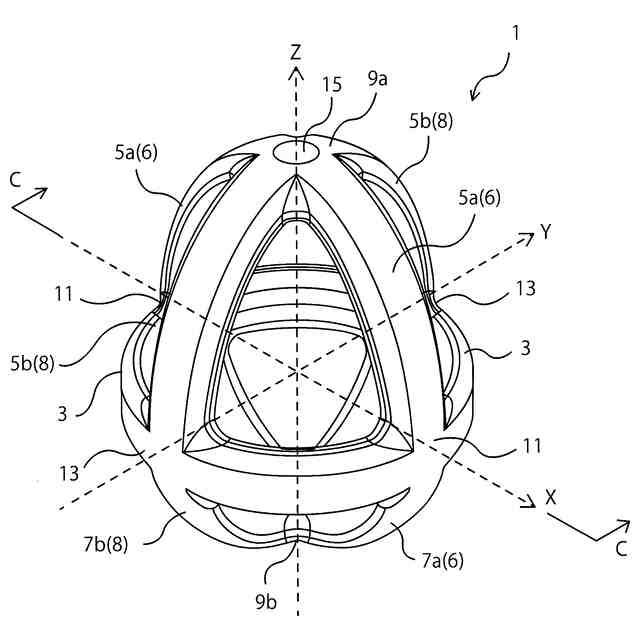

本発明の三次元構造体を構成する単位構造体の一例を示す説明図。

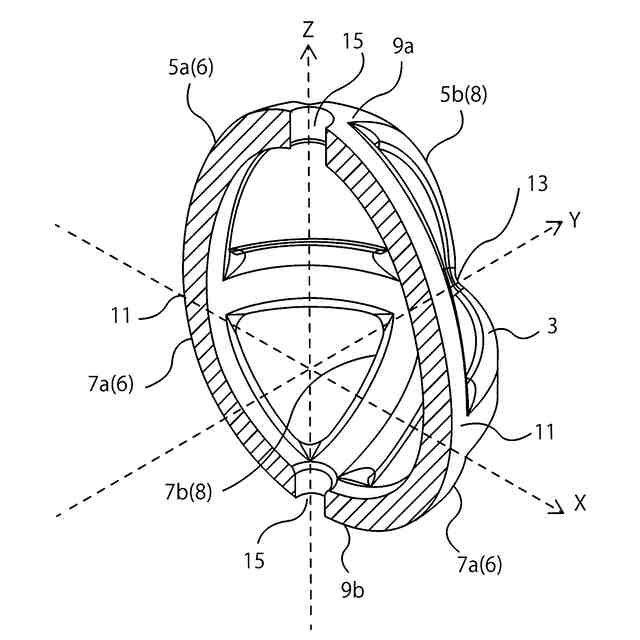

本発明の三次元構造体を構成する単位構造体の一例を示す説明図。
本発明の三次元構造体を構成する単位構造体の一例を示す説明図。
本発明の三次元構造体を構成する単位構造体の一例を示す説明図。
本発明の三次元構造体を構成する単位構造体の一例を示す説明図。
本発明の三次元構造体を構成する単位構造体の一例を示す説明図。
本発明の三次元構造体を構成する単位構造体の一例を示す説明図。
本発明の三次元構造体を構成する単位構造体の一例を示す説明図。
本発明の三次元構造体を構成する単位構造体を連結する連結部材の一例を示す説明図。
本発明の三次元構造体を構成する単位構造体を連結する連結部材の一例を示す説明図。
本発明の三次元構造体を構成する単位構造体を連結する連結部材の一例を示す説明図。
本発明の三次元構造体を構成する単位構造体に連結部材を取り付けた態様を示す説明図。
本発明の三次元構造体を構成する単位構造体に連結部材を取り付けた態様を示す説明図。
本発明の三次元構造体の一例を示す斜視図。
本発明の三次元構造体の一例を示す側面図。
本発明の三次元構造体の一例を示す正面図。
本発明の三次元構造体を構成する単位構造体の連結態様の別例を示す説明図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
