公開番号2025163580
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066991
出願日2024-04-17
発明の名称映像表示装置、及びARグラス
出願人個人
代理人
主分類H04N 7/18 20060101AFI20251022BHJP(電気通信技術)
要約【課題】視野が広く情報表示が見易いARグラスを提供する。

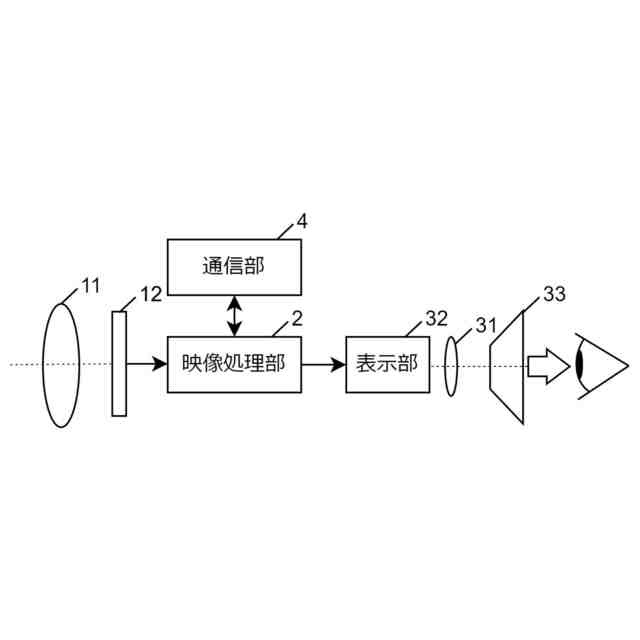

【解決手段】被写体像を結像する撮影光学系と、前記撮影光学系により結像された被写体像を電気信号に変換する撮像素子と、前記撮像素子からの電気信号を映像信号に変換する映像処理部と、前記映像処理部により変換された映像信号を表示する表示部と、前記表示部に表示された映像を等倍に変倍して観察するための接眼レンズと、を備えた映像表示装置を片側の目に装着し、もう一方の目は透過で視認するARグラスを提供する。
【選択図】図1
特許請求の範囲【請求項１】
被写体像を結像する第１撮影光学系と、
前記第１撮影光学系により結像された被写体像を電気信号に変換する第１撮像素子と、
前記第１撮像素子からの電気信号を映像信号に変換する第１映像処理部と、
前記映像処理部により変換された映像信号を表示する表示部と、
前記表示部に表示された映像を視野と等倍に変倍して観察するための接眼レンズと、を備えた映像表示装置。
続きを表示（約 520 文字）【請求項２】
請求項１に記載の映像表示装置は、外部機器から無線通信により情報を取得する通信部をさらに有し、
前記第１映像処理部は変換した映像信号に、前記通信部が取得した情報を重畳することを特徴とする。
【請求項３】

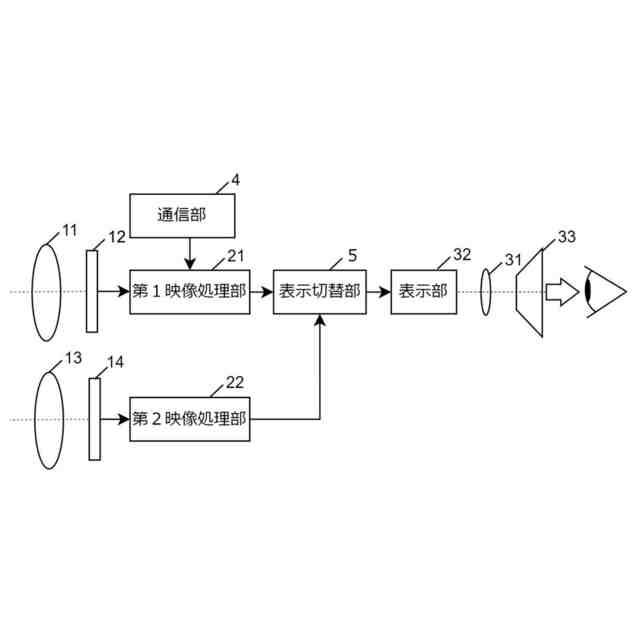

請求項１に記載の映像表示装置は、被写体像を結像する第２撮影光学系と、
前記第２撮影光学系により結像された被写体像を電気信号に変換する第２撮像素子と、
前記第２撮像素子からの電気信号を映像信号に変換する第２映像処理部と、
前記第１映像処理部からの映像と、前記第２映像処理部からの映像とを使用者の指示に基づいて切り替えて前記表示部に出力する表示切替部と、をさらに有することを特徴とする。
【請求項４】
請求項１から３に記載の映像表示装置は、前記通信部は外部機器からの映像情報を取得し、
前記第１映像処理部は、前記通信部から取得した映像情報を、前記表示部で表示可能な映像信号に変換して前記表示部に表示することを特徴とする。
【請求項５】

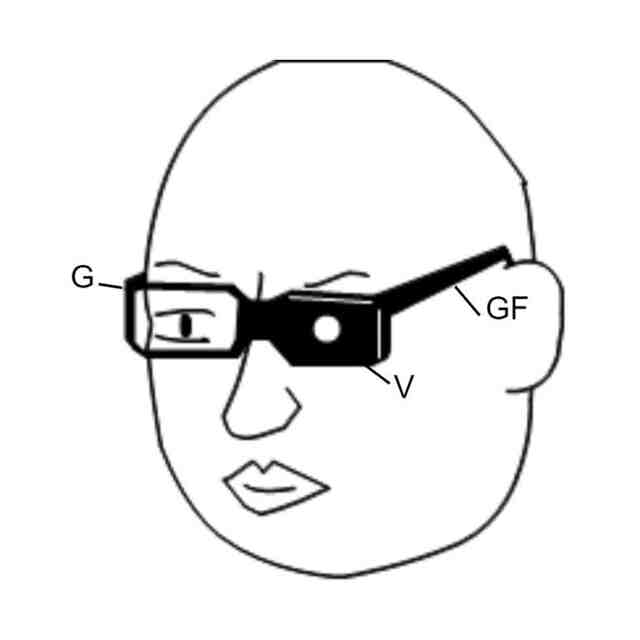

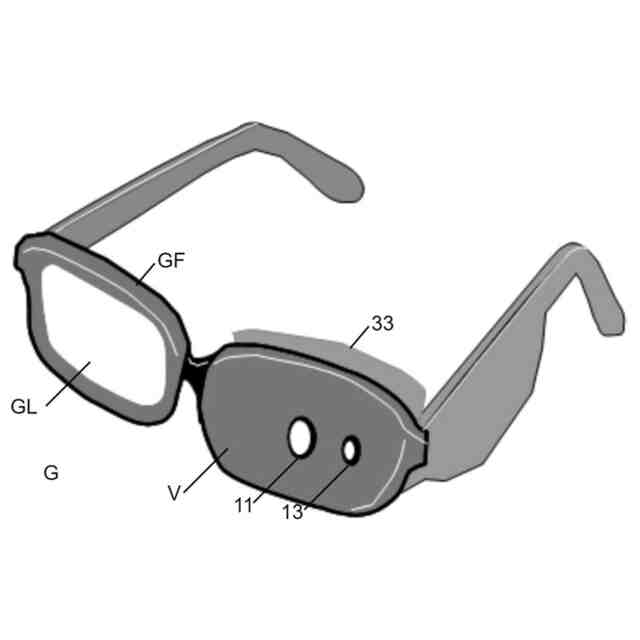

請求項１から請求項４に記載の映像表示装置を何れか片方の目に固定するフレームを備えたＡＲグラス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、拡張現実を可能にする視野を提供する映像表示装置、及びＡＲグラスに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
近年ＡＲ（Augmented Reality）グラスが情報通信端末として広がりつつある。
ＡＲグラスには、光学透過型とビデオ透過型の２種類があり双方利点や欠点がある。
【０００３】
光学透過型の一例としては、特許文献１に開示されているようなハーフミラーのスクリーンに映像を投影して現実の視野に情報を重畳表示して拡張現実を実現している。
【０００４】
一方ビデオ透過型の一例としては、特許文献２に開示されているように視野全面を覆うＨＭＤ（Head Mount Display）にカメラで撮影した映像を表示し、映像上に様々な情報を重畳して表示することで拡張現実を実現している。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－５１２３０号公報
特許第５３２９４８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
光学透過型ＡＲグラスは、ハーフミラーにより現実視野の見え方が暗くなったり、映像を投影する機構の影響で視野の一部が見えづらくなったりと、ＡＲグラス非装着時よりも視野の視認性が低下する。また、環境の影響を受けやすく、投影される映像が見えづらくなる場合がある。
【０００７】
ビデオ透過型ＡＲグラスは、リアルな映像が提供できる反面、現実視野を目視しているわけではないので歩いて移動する場合などに不安がある。また、動きが激しい場合、映像酔いなどを生じる惧れがある。さらに、電欠など不具合が生じた場合に、完全に視野が失われてしまうので安全上の問題がある。
【０００８】
本発明は、上記の問題に着眼し考案されたものであり、光学透過型、及びビデオ透過型双方の問題を解決し、安全性が高く利便性のよい拡張現実視野を提供する。さらに、視野以外の様々な映像を高画質で視認できるＡＲグラスを提供する。
【課題を解決するための手段】
【０００９】

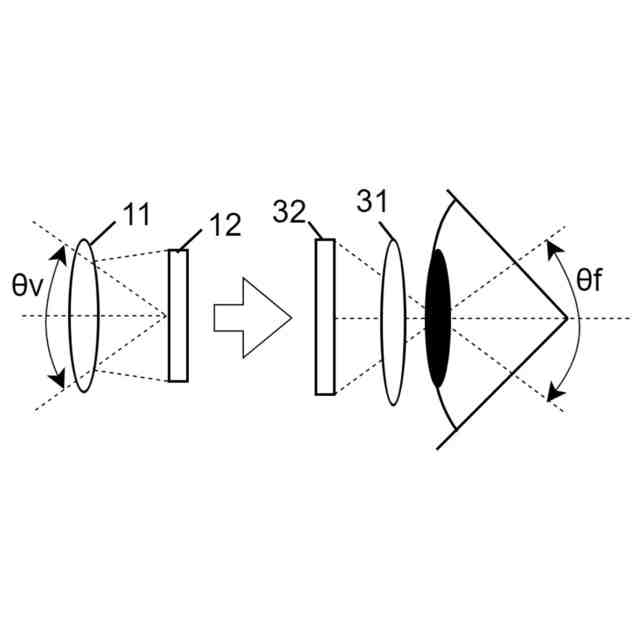

上記課題を解決するために、本発明の映像表示装置の第１の様態は、被写体像を結像する第１撮影光学系と、前記第１撮影光学系により結像された被写体像を電気信号に変換する第１撮像素子と、前記第１撮像素子からの電気信号を映像信号に変換する第１映像処理部と、前記映像処理部により変換された映像信号を表示する表示部と、前記表示部に表示された映像を視野と等倍に変倍して観察するための接眼レンズとを備えて視野と同等の大きさの映像を視認させる。
【００１０】
本発明の映像表示装置の第２の様態は、第１の様態に加えて、外部機器から無線通信により情報を取得する通信部をさらに有し、前記第１映像処理部は変換した映像信号に、前記通信部が取得した情報を重畳して表示部に表示する。
（【００１１】以降は省略されています）
