公開番号2025163893
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067512
出願日2024-04-18
発明の名称画像読取装置
出願人キヤノン電子株式会社
代理人
主分類H04N 1/00 20060101AFI20251023BHJP(電気通信技術)
要約【課題】スイッチバックを行う搬送経路を含む2つ以上の搬送経路を持つ画像読取装置において、それぞれの搬送経路で異なる停止処理をする要求がある。
【解決手段】原稿Sを搬送する第1の搬送経路RT1と、第1の搬送経路RT1とは異なり、給紙口2aから給紙された原稿Sをスイッチバック搬送により同一の給紙口2aへと排紙する第2の搬送経路RT2と、原稿Sを搬送する搬送手段21と、搬送手段21により搬送される原稿Sの画像を読み取る画像読取手段70と、原稿Sの搬送を停止する停止指示が入力可能な停止入力手段832とを備え、停止入力手段832により停止指示が入力されたときに、原稿Sが第1の搬送経路RT1と第2の搬送経路RT2のいずれを搬送されているかに基づいて、搬送停止制御を変更する。
【選択図】図11
特許請求の範囲【請求項１】
原稿を搬送する第１の搬送経路と、
前記第１の搬送経路とは異なり、給紙口から給紙された原稿をスイッチバック搬送により同一の給紙口へと排紙する第２の搬送経路と、
原稿を搬送する搬送手段と、
前記搬送手段により搬送される原稿の画像を読み取る画像読取手段と、
原稿の搬送を停止する停止指示が入力可能な停止入力手段と
を備え、
前記停止入力手段により前記停止指示が入力されたときに、原稿が前記第１の搬送経路と前記第２の搬送経路のいずれを搬送されているかに基づいて、搬送停止制御を変更することを特徴とする画像読取装置。
続きを表示（約 1,300 文字）【請求項２】
前記停止入力手段に対する前記停止指示の入力方法を判別する入力方法判別手段を有し、
前記入力方法判別手段により第１の入力方法が入力されたと判別されたときと、第１の入力方法が入力されたと判別されたときとで、前記搬送停止制御を変更することを特徴とする請求項１に記載の画像読取装置。
【請求項３】
前記停止指示が入力されたときに原稿が前記第１の搬送経路を搬送されている場合には前記入力方法判別手段により判別された入力方法に対応する第１の搬送停止制御を実行し、
前記停止指示が入力されたときに原稿が前記第２の搬送経路を搬送されている場合に、前記入力方法判別手段により判別された入力方法に対応する第２の搬送停止制御として原稿の排紙処理を実行する際に、前記原稿の位置に基づいて原稿を排紙する方向を変更することを特徴とする請求項２に記載の画像読取装置。
【請求項４】
前記入力方法判別手段により第１の入力方法が入力されたと判別されたときに原稿を排紙し、
前記入力方法判別手段により第２の入力方法が入力されたと判別されたとき原稿を排紙せずに原稿の搬送停止をすることを特徴とする請求項２に記載の画像読取装置。
【請求項５】
前記入力方法判別手段は、
一定時間内にボタンが押されてから離されるクリックと、
一定時間内にクリックが複数回行われるマルチクリックと、
一定時間内にボタンが押され続けているホールドのうち２つ以上の入力方法を判別することが可能であることを特徴とする請求項２に記載の画像読取装置。
【請求項６】
前記停止入力手段に対する前記停止指示の入力方法を判別する入力方法判別手段を有し、
前記搬送停止制御として、
前記画像読取手段で画像を読み取りつつ原稿を排紙し次の給紙動作を行わない給紙ストップ処理と、
原稿を排紙せずに原稿の搬送停止をする即時停止処理と、
前記画像読取手段で画像を読み取らずに原稿を排紙する即時排紙処理とのうちのいずれか２つ以上を実行可能であり、
前記入力判別手段により第１の入力方法が入力されたと判別されたとき、前記給紙ストップ処理を実行し、
前記入力方法判別手段により第２の入力方法が入力されたと判別されたとき、前記即時停止処理と前記即時排紙処理の少なくともいずれかを実行することを特徴とする請求項１に記載の画像読取装置。
【請求項７】
前記第２の搬送経路の搬送中に前記第２の入力方法が入力されたとき、前記原稿を前記給紙口から離れる方向に搬送することなく、前記給紙口に向けて排紙することを特徴とする請求項６に記載の画像読取装置。
【請求項８】
表示部を有し、
前記搬送停止制御が実行されたときに、前記表示部に実行された前記搬送停止制御を表示することを特徴とする請求項１に記載の画像読取装置。
【請求項９】
外部装置と通信する通信手段を有し、
前記搬送停止制御が実行されたときに、前記通信手段により前記外部装置に前記搬送停止制御が実行されたことを通知することを特徴とする請求項１から８のいずれか一項に記載の画像読取装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、原稿を搬送しながら画像を読み取る画像読取装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、画像読取装置の中には、ＡＤＦ（ＡｕｔｏＤｏｃｕｍｅｎｔＦｅｅｄｅｒ）を備えるものが存在する。ＡＤＦを備える画像読取装置では、原稿を画像読取装置に積載し画像読み取り処理を行う。積載した原稿に誤りがあった場合や、原稿の搬送中に斜行が発生した場合に、ユーザーが停止ボタンを押して、画像読み取り処理を停止する。
【０００３】
画像読取処理の停止処理において、特定の種類の原稿であるかを判断し、その判断結果に基づいて現在搬送中の原稿の排紙処理まで完了し、次紙の給紙を行わない処理（給紙ストップ）とするか、現在搬送中の搬送動作を即時停止する処理（即時停止）とするかを切り替える画像読取処理装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－９３６７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上述した画像読取装置のように、特定の原稿の種類に応じた停止処理の切り替えでは必ずしもユーザーの意図に沿った処理とならない場合があった。
【０００６】
また、スイッチバックを行う搬送経路を含む２つ以上の搬送経路を持つ画像読取装置において、それぞれの搬送経路で異なる停止処理をする要求がある。
【０００７】
本発明は、上述した問題点を解決するためになされたものであり、ユーザーにとって使いやすい画像読取装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記を鑑み、本発明に係る画像読取装置は、
原稿を搬送する第１の搬送経路と、
前記第１の搬送経路とは異なり、給紙口から給紙された原稿をスイッチバック搬送により同一の給紙口へと排紙する第２の搬送経路と、
原稿を搬送する搬送手段と、
前記搬送手段により搬送される原稿の画像を読み取る画像読取手段と、
原稿の搬送を停止する停止指示が入力可能な停止入力手段と
を備え、
前記停止入力手段により前記停止指示が入力されたときに、原稿が前記第１の搬送経路と前記第２の搬送経路のいずれを搬送されているかに基づいて、搬送停止制御を変更する。
【発明の効果】
【０００９】
本発明によれば、スイッチバックを行う搬送経路を含む２つ以上の搬送経路を持つ画像読取装置において、それぞれの搬送経路で異なる停止処理をすることにより利便性を向上できる。
【図面の簡単な説明】
【００１０】

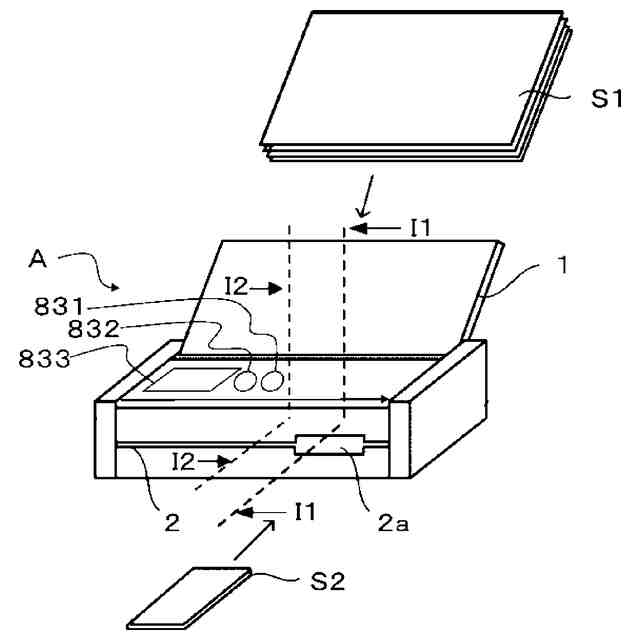

本発明の一実施形態に係る画像読取装置の外観図。

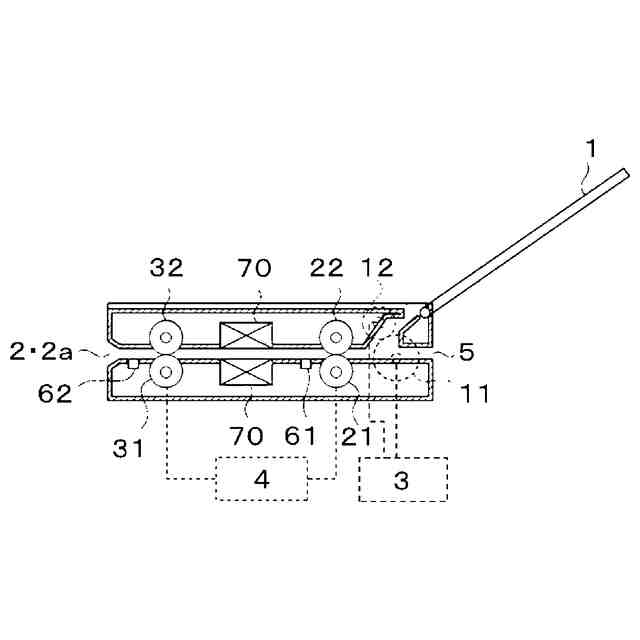

本発明の一実施形態に係る画像読取装置の概略断面図。

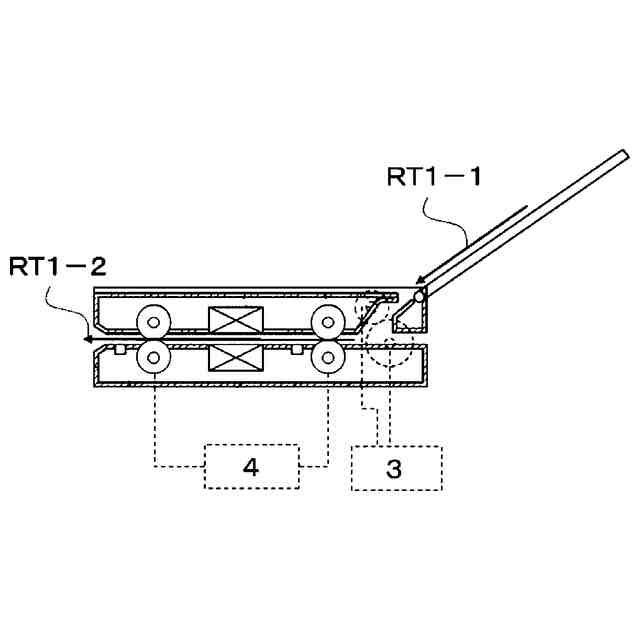

経路ＲＴ１－１からＲＴ１－２の搬送方向を示す図。
経路ＲＴ２－１からＲＴ２－３の搬送方向を示す図。

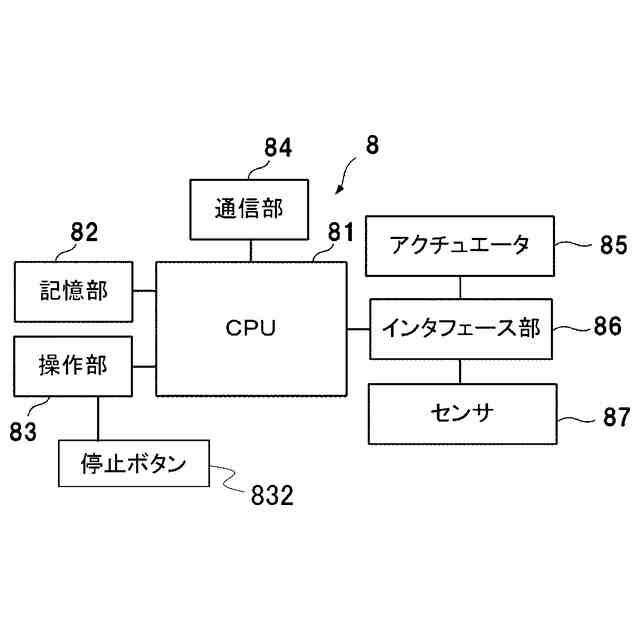

本発明の一実施形態に係るハードウェア構成例を示すブロック図。
本発明の一実施形態に係る画像読み取り停止処理を示すフローチャート。

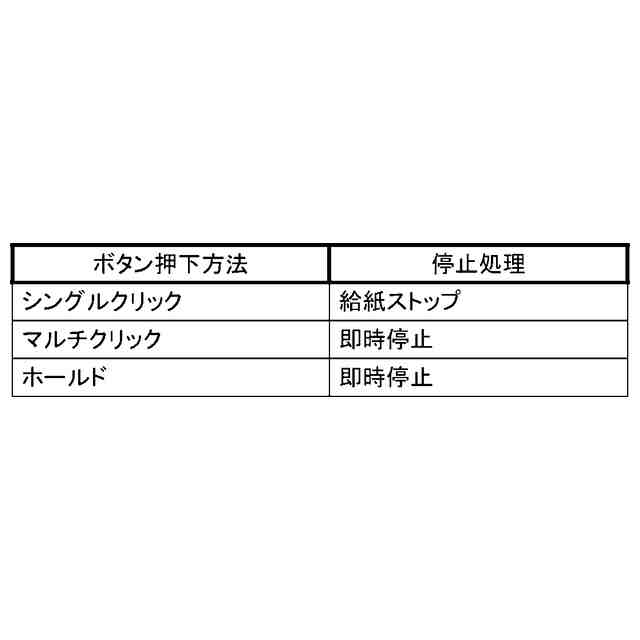

本発明の一実施形態に係る停止処理管理テーブルの例。
本発明の一実施形態に係る給紙ストップメッセージの例。
本発明の一実施形態に係る即時停止メッセージの例。
本発明の一実施形態に係る画像読み取り停止処理を示すフローチャート。

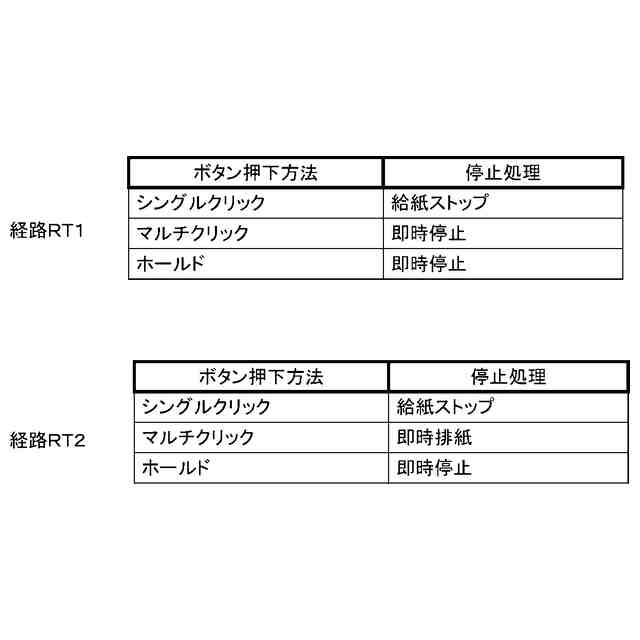

本発明の一実施形態に係る停止処理管理テーブルの例。
本発明の一実施形態に係る即時排紙メッセージの例。
【発明を実施するための形態】
（【００１１】以降は省略されています）
