発明の名称居住設備、トレーラーハウス及び破風エクステンダー
出願人ミサワホーム株式会社
代理人個人
主分類B60P 3/335 20060101AFI20251027BHJP(車両一般)
要約【課題】本発明の目的は、並列駐車されるトレーラーハウスの片流れ屋根の組み合わせが本物の切妻屋根に見えるような技術を提供することである。

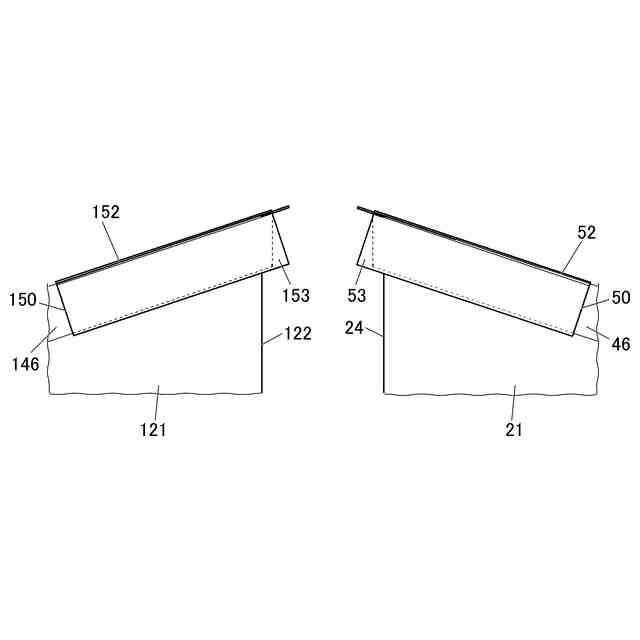

【解決手段】居住設備1は、隣り合って駐車されるトレーラーハウス10,110を備える。トレーラーハウス10がシャーシ11、家屋20及び破風エクステンダー50を備える。トレーラーハウス110がシャーシ111、家屋120及び破風エクステンダー150を備える。家屋20の片流れ屋根40が家屋120から離れる方に向かって下りに傾斜する。家屋120の片流れ屋根140が家屋20から離れる方に向かって下りに傾斜する。破風エクステンダー50が片流れ屋根40のケラバ42の棟側の端から張り出し、破風エクステンダー50が片流れ屋根140のケラバ142の棟側の端から張り出す。破風エクステンダー50が破風エクステンダー150と部分的に重なっている。
【選択図】図1
特許請求の範囲【請求項１】
隣り合って駐車される第１及び第２のトレーラーハウスを備える居住設備であって、
前記第１のトレーラーハウスが、第１シャーシと、前記第１シャーシの上に設置される第１家屋と、第１破風エクステンダーと、を備え、
前記第２のトレーラーハウスが、第２シャーシと、前記第２シャーシの上に設置されるとともに前記第１家屋と隣り合う第２家屋と、第２破風エクステンダーと、を備え、
前記第１家屋が、前記第２家屋から離れる方に向かって下りに傾斜する第１片流れ屋根を有し、
前記第２家屋が、前記第１片流れ屋根の棟から隙間を置いて配置されるとともに前記第１家屋から離れる方に向かって下りに傾斜する第２片流れ屋根を有し、
前記第１破風エクステンダーが、前記第１片流れ屋根の妻側且つ棟側の端部に装着され、前記第１片流れ屋根の妻側の第１ケラバを前記第２家屋の方に斜め上に延長させるよう前記第１ケラバの棟側の端から張り出し、
前記第２破風エクステンダーが、前記第２片流れ屋根の妻側且つ棟側の端部に装着され、前記第２片流れ屋根の妻側の第２ケラバを前記第２家屋の方に斜め上に延長させるよう前記第２ケラバの棟側の端から張り出し、
前記第１破風エクステンダーが、前記第１片流れ屋根と前記第２片流れ屋根の間の前記隙間において、前記第２破風エクステンダーと部分的に重なっている
ことを特徴とする居住設備。
続きを表示（約 900 文字）【請求項２】
請求項１に記載の居住設備であって、
前記第１破風エクステンダーが、前記第１ケラバの棟側の端から前記第１片流れ屋根の軒の方へ引き込むよう、前記第１片流れ屋根の傾斜に沿って前記第１ケラバに対して相対的にスライド可能に設けられ、
前記第２破風エクステンダーが、前記第２ケラバの棟側の端から前記第２片流れ屋根の軒の方へ引き込むよう、前記第２片流れ屋根の傾斜に沿って前記第２ケラバに対して相対的にスライド可能に設けられている
ことを特徴とする居住設備。
【請求項３】
請求項１又は２に記載の居住設備であって、
前記第１片流れ屋根が、前記第１ケラバの妻側の端面を被覆する第１破風板を有し、
前記第１破風エクステンダーが、前記第１破風板に重ねられ、
前記第２片流れ屋根が、前記第２ケラバの妻側の端面を被覆する第２破風板を有し、
前記第２破風エクステンダーが、前記第２破風板に重ねられている
ことを特徴とする居住設備。
【請求項４】
請求項３に記載の居住設備であって、
前記第１破風エクステンダーと前記第１破風板が同じ色であり、
前記第２破風エクステンダーと前記第２破風板が同じ色である
ことを特徴とする居住設備。
【請求項５】
シャーシと、前記シャーシの上に設置された家屋と、を備えるトレーラーハウスであって、
前記トレーラーハウスが破風エクステンダーを備え、
前記家屋が、軒の方に向かって下りに傾斜する片流れ屋根を有し、
前記破風エクステンダーが、前記片流れ屋根の妻側且つ棟側の端部に装着され、前記片流れ屋根の妻側のケラバを斜め上に延長させるよう、前記ケラバの棟側の端から張り出す
ことを特徴とするトレーラーハウス。
【請求項６】
片流れ屋根の妻側且つ棟側の端部に装着され、前記片流れ屋根の妻側のケラバを斜め上に延長させるよう前記ケラバの棟側の端から張り出す
ことを特徴とする破風エクステンダー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、居住設備、トレーラーハウス及び破風エクステンダーに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
特許文献１は、軒側破風化粧板が棟側破風化粧板に連結されることによって組み立てられた破風化粧板を開示する。この破風化粧板は、切妻屋根の妻側のケラバに取り付けられる。
【０００３】
特許文献２は、車両同士が横に連結されたトレーラーハウス本体を開示する。
【先行技術文献】
【特許文献】
【０００４】
特許６０１７８４７号公報
特開平１０－３０５７５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
出願人は、片流れ屋根をそれぞれ有する２台のトレーラーハウスを並列駐車して、これら片流れ屋根の組み合わせが切妻屋根のように見える技術を開発中である。ところが、２台のトレーラーハウスの間に隙間があり、２体の片流れ屋根の間にも隙間があることから、片流れ屋根の組み合わせが完全に切妻屋根に見えることはない。
そこで、本発明の目的は、並列駐車されるトレーラーハウスの片流れ屋根の組み合わせが本物の切妻屋根に見えるような技術を提供することである。
【課題を解決するための手段】
【０００６】
以下の括弧書きで示された参照符号は図１から図５において参照される。
【０００７】
以上の課題を解決するため、請求項１によれば、
隣り合って駐車される第１及び第２のトレーラーハウス（１０及び１１０）を備える居住設備（１）であって、
前記第１のトレーラーハウス（１０）が、第１シャーシ（１１）と、前記第１シャーシ（１１）の上に設置される第１家屋（２０）と、第１破風エクステンダー（５０）と、を備え、
前記第２のトレーラーハウス（１１０）が、第２シャーシ（１１１）と、前記第２シャーシ（１１１）の上に設置されるとともに前記第１家屋（２０）と隣り合う第２家屋（１２０）と、第２破風エクステンダー（１５０）と、を備え、
前記第１家屋（２０）が、前記第２家屋（１２０）から離れる方に向かって下りに傾斜する第１片流れ屋根（４０）を有し、
前記第２家屋（１２０）が、前記第１片流れ屋根（４０）の棟から隙間を置いて配置されるとともに前記第１家屋（２０）から離れる方に向かって下りに傾斜する第２片流れ屋根（１４０）を有し、
前記第１破風エクステンダー（５０）が、前記第１片流れ屋根（４０）の妻側且つ棟側の端部に装着され、前記第１片流れ屋根（４０）の妻側の第１ケラバ（４２）を前記第２家屋（１２０）の方に斜め上に延長させるよう前記第１ケラバ（４２）の棟側の端から張り出し、
前記第２破風エクステンダー（１５０）が、前記第２片流れ屋根（１４０）の妻側且つ棟側の端部に装着され、前記第２片流れ屋根（１４０）の妻側の第２ケラバ（１４２）を前記第２家屋（１２０）の方に斜め上に延長させるよう前記第２ケラバ（１４２）の棟側の端から張り出し、
前記第１破風エクステンダー（５０）が、前記第１片流れ屋根（４０）と前記第２片流れ屋根（１４０）の間の前記隙間において、前記第２破風エクステンダー（１５０）と部分的に重なっている
ことを特徴とする居住設備（１）が提供される。
【０００８】
以上のような請求項１によれば、第１家屋（２０）の第１片流れ屋根（４０）が第２家屋（１２０）から離れる方に向かって下りに傾斜し、第２家屋（１２０）の第２片流れ屋根（１４０）が第１家屋（２０）から離れる方に向かって下りに傾斜するため、これら片流れ屋根（４０及び１４０）の組み合わせは切妻屋根のように見える。
第１片流れ屋根（４０）の妻側且つ棟側の端部に装着された第１破風エクステンダー（５０）が第１片流れ屋根（４０）の妻側の第１ケラバ（４２）を第２家屋（１２０）の方に斜め上に延長させるよう第１ケラバ（４２）の棟側の端から張り出し、第２片流れ屋根（１４０）の妻側且つ棟側の端部に装着された第２破風エクステンダー（１５０）が第２片流れ屋根（１４０）の妻側の第２ケラバ（１４２）を第１家屋（２０）の方に斜め上に延長させるよう第２ケラバ（１４２）の棟側の端から張り出し、第１破風エクステンダー（５０）が第１片流れ屋根（４０）と第２片流れ屋根（１４０）の間の前記隙間において第２破風エクステンダー（１５０）と部分的に重なっているため、第１片流れ屋根（４０）の第１ケラバ（４２）と第２片流れ屋根（１４０）の第２ケラバ（１４２）が山型に連なっているように見える。このことは、第１及び第２片流れ屋根（４０及び１４０）の組み合わせが切妻屋根のように見えることに寄与する。
【０００９】
請求項２によれば、
請求項１に記載の居住設備（１）であって、
前記第１破風エクステンダー（５０）が、前記第１ケラバ（４２）の棟側の端から前記第１片流れ屋根（４０）の軒の方へ引き込むよう、前記第１片流れ屋根（４０）の傾斜に沿って前記第１ケラバ（４２）に対して相対的にスライド可能に設けられ、
前記第２破風エクステンダー（１５０）が、前記第２ケラバ（１４２）の棟側の端から前記第２片流れ屋根（１４０）の軒の方へ引き込むよう、前記第２片流れ屋根（１４０）の傾斜に沿って前記第２ケラバ（１４２）に対して相対的にスライド可能に設けられている
ことを特徴とする居住設備（１）が提供される。
【００１０】
以上のような請求項２によれば、第１破風エクステンダー（５０）が第１片流れ屋根（４０）の傾斜に沿って第１ケラバ（４２）に対して相対的にスライド可能に設けられており、その第１破風エクステンダー（５０）が第１ケラバ（４２）の棟側の端から第１片流れ屋根（４０）の軒の方へ引き込むと、第１破風エクステンダー（５０）の延出が解消される。第１のトレーラーハウス（１０）が牽引される際に、第１破風エクステンダー（５０）が走向の支障にならない。同様に、第２破風エクステンダー（１５０）が第２ケラバ（１４２）の棟側の端から第２片流れ屋根（１４０）の軒の方へ引き込むと、第２のトレーラーハウス（１１０）が牽引される際に、第２破風エクステンダー（１５０）が走向の支障にならない。
