特許ウォッチ

公開番号2025081165
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2023194746
出願日2023-11-15
発明の名称表面改質されたシリコーンゴムの製造方法
出願人信越化学工業株式会社
代理人個人,個人,個人
主分類C08J 7/14 20060101AFI20250520BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ある特定の成分を含有したシリコーンゴム組成物の硬化物であるシリコーンゴムにおいて、非常に簡便な方法により表面改質されたシリコーンゴムの製造方法を提供すること。
【解決手段】下記(A)成分をシリコーンゴム組成物中に0.1～20質量パーセントの範囲内で含有するシリコーンゴム組成物の硬化物であるシリコーンゴムにおいて、該硬化物の表面を酸性液体で処理することを特徴とする表面改質されたシリコーンゴムの製造方法。
(A)下記式(1)で示されるオルガノアルコキシシランの部分加水分解物
RSi(OR¹)₃ (1)
(式中、Rは炭素数1～12の1価炭化水素基であり、R¹は炭素数1～4のアルキル基を示す。)
【選択図】なし

特許請求の範囲【請求項１】
下記（Ａ）成分をシリコーンゴム組成物中に０．１～２０質量パーセントの範囲内で含有するシリコーンゴム組成物の硬化物であるシリコーンゴムにおいて、該硬化物の表面を酸性液体で処理することを特徴とする表面改質されたシリコーンゴムの製造方法。
（Ａ）下記式（１）で示されるオルガノアルコキシシランの部分加水分解物
ＲＳｉ（ＯＲ
１
）
３
（１）
（式中、Ｒは炭素数１～１２の１価炭化水素基であり、Ｒ
１
は炭素数１～４のアルキル基を示す。）
続きを表示（約 230 文字）【請求項２】
前記式（１）のＲ及びＲ
１
が、互いに独立して、メチル基、エチル基、及びプロピル基のうちのいずれかであることを特徴とする、請求項１に記載の表面改質されたシリコーンゴムの製造方法。
【請求項３】
請求項１に記載の酸性液体が、ｐＨが３．０未満であり、かつ該酸性液体に含まれる酸性物質の濃度が０．００１ｍｏｌ／Ｌ以上の酸性溶液であることを特徴とする、請求項１又は２に記載の表面改質されたシリコーンゴムの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表面改質されたシリコーンゴムの製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
シリコーンゴムは、優れた耐候性、電気特性、低圧縮永久歪性、耐熱性、耐寒性等の特性を有しており、電気機器、自動車、建築、医療、食品等様々な分野で広く使われている。これらの用途によっては物性の異なるシリコーンゴムを積層、成型して用いるケースがある。そのような場合、異種のシリコーンゴム界面部の接着力不足による剥離が懸念される。また、経年劣化による接着界面の自然剥離、積層工程の煩雑性、工程増による作業性悪化、コスト増などの問題を抱えていた。
【０００３】
上記のような問題点を解決するため、種々シリコーンゴムの表面改質方法が提案されている。代表的なものを述べると、光エネルギーによる表面改質方法（特許文献１）、熱エネルギーによる表面改質方法（特許文献２）、化学修飾による表面改質方法（特許文献３）、またはそれらを複合させることによる表面改質方法（特許文献４）などがある。しかし、光や熱エネルギーによる表面改質方法は、エネルギーを発生させるための装置が必ず必要であるため、設備投資費用や機器設置スペースなどの問題が生じる。また、化学修飾による表面改質方法においては、表面改質するために要する時間が長かったり、加熱が必要になったりするため、生産性の低下や簡便性に欠けるという問題があった。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２１／０９５６２１号
特開２０２２－０４３７７９号公報
特表２０２３－５０６６３８号公報
特開２０１７－１８６４２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、上記事情に鑑みてなされたものであり、ある特定の成分を含有したシリコーンゴム組成物の硬化物であるシリコーンゴムにおいて、非常に簡便な方法により表面改質されたシリコーンゴムの製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明では、下記（Ａ）成分をシリコーンゴム組成物中に０．１～２０質量パーセントの範囲内で含有するシリコーンゴム組成物の硬化物であるシリコーンゴムにおいて、該硬化物の表面を酸性液体で処理することを特徴とする表面改質されたシリコーンゴムの製造方法を提供する。
（Ａ）下記式（１）で示されるオルガノアルコキシシランの部分加水分解物
ＲＳｉ（ＯＲ
１
）
３
（１）
（式中、Ｒは炭素数１～１２の１価炭化水素基であり、Ｒ
１
は炭素数１～４のアルキル基を示す。）
【０００７】
又、本発明の表面改質されたシリコーンゴムの製造方法（以後、本発明の製造方法）では、上記式（１）のＲ及びＲ
１
が、互いに独立して、メチル基、エチル基、及びプロピル基のうちのいずれかであることが好ましい。
【０００８】
これら製造方法であれば、シリコーンゴム（硬化物）の表面を酸性液体で処理するという非常に簡便な方法により、１つの硬化物で物性の異なる表面改質されたシリコーンゴムの製造方法を提供することができる。
【０００９】
更に、本発明の製造方法では、酸性液体が、ｐＨが３．０未満であり、かつ該酸性液体に含まれる酸性物質の濃度が０．００１ｍｏｌ／Ｌ以上の酸性溶液であることが好ましい。
【００１０】
このような本発明の製造方法であれば、表面改質効果が確実に得られる。
【発明の効果】

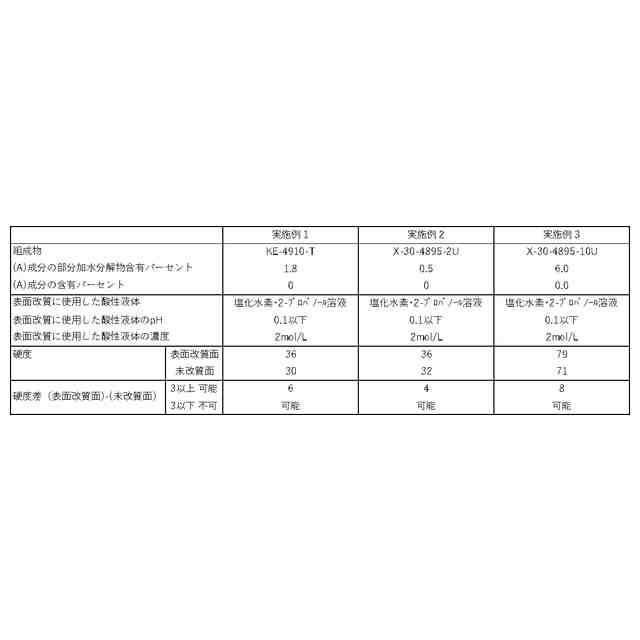

（【００１１】以降は省略されています）

関連特許
