特許ウォッチ

公開番号2025112713
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007122
出願日2024-01-22
発明の名称レンズ装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 7/04 20210101AFI20250725BHJP(光学)
要約【課題】少ないスペースで、鏡筒が緩衝部材と衝突するときの音を抑えつつ、鏡筒が可動端と衝突するときの音も抑制可能なレンズ装置を提供すること。
【解決手段】レンズ装置は、光学部材を保持し、光学部材の光軸方向へ移動可能な鏡筒と、鏡筒の移動に応じて鏡筒との相対距離が変化するベース部と、光軸方向において鏡筒とベース部との間に配置される緩衝部材と、を有し、鏡筒が緩衝部材を変形させるように移動する場合、鏡筒の移動に応じて鏡筒とベース部の一方と、緩衝部材との接触面積が変化する。
【選択図】図1
特許請求の範囲【請求項１】
光学部材を保持し、前記光学部材の光軸方向へ移動可能な鏡筒と、
前記鏡筒の移動に応じて前記鏡筒との相対距離が変化するベース部と、
前記光軸方向において前記鏡筒と前記ベース部との間に配置される緩衝部材と、を有し、
前記鏡筒が前記緩衝部材を変形させるように移動する場合、前記鏡筒の移動に応じて前記鏡筒と前記ベース部の一方と、前記緩衝部材との接触面積が変化することを特徴とするレンズ装置。
続きを表示（約 1,100 文字）【請求項２】
前記鏡筒と前記ベース部の一方は、前記緩衝部材が設置される設置面を備え、
前記設置面は、前記光軸方向に直交する方向に対して傾斜していることを特徴とする請求項１に記載のレンズ装置。
【請求項３】
前記緩衝部材と前記設置面とが接触する領域のうち最も像側の部分と最も物体側の部分との間の前記光軸方向における距離をａ、前記緩衝部材の設計上の潰し量をｂとするとき、
ａ≦ｂ
なる条件式を満足することを特徴とする請求項２に記載のレンズ装置。
【請求項４】
前記鏡筒と前記ベース部の一方は、前記鏡筒の移動の際に前記緩衝部材と接触する第１面を備え、
前記第１面は、前記光軸方向に直交する方向に対して傾斜していることを特徴とする請求項１に記載のレンズ装置。
【請求項５】
前記緩衝部材は、前記鏡筒の移動の際に前記第１面と接触する第２面を備え、
前記第２面は、前記光軸方向へ直交する方向に対して傾斜していることを特徴とする請求項４に記載のレンズ装置。
【請求項６】
前記第１面のうち前記鏡筒の移動の際に前記緩衝部材に最も早く接触する第１部分と前記緩衝部材に最後に接触する第２部分との間の前記光軸方向における距離をｃ、前記緩衝部材の前記第１面に接触する領域において最も厚い厚みをｄとするとき、
ｃ≦ｄ
なる条件式を満足することを特徴とする請求項４又は５に記載のレンズ装置。
【請求項７】
前記鏡筒と前記ベース部の一方は、前記鏡筒の移動の際に前記緩衝部材と接触する第１面を備え、
前記緩衝部材は、前記鏡筒の移動の際に前記第１面と接触する第２面を備え、

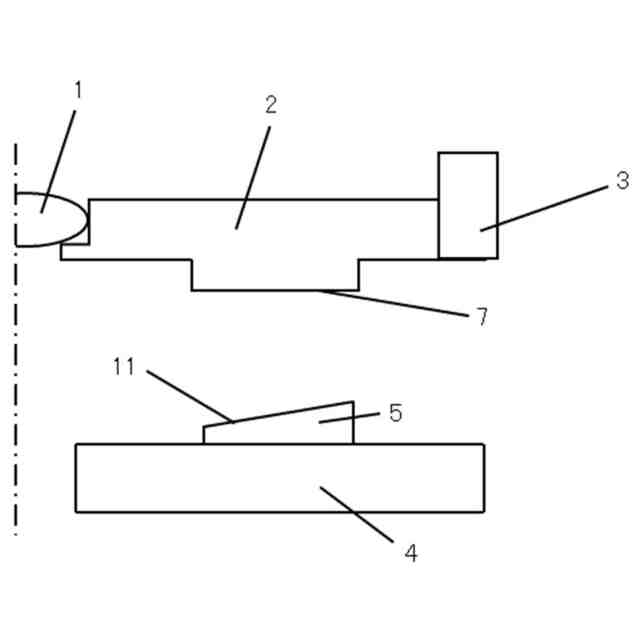

前記第２面は、前記光軸方向へ直交する方向に対して傾斜していることを特徴とする請求項１乃至３の何れか一つの構成に記載のレンズ装置。
【請求項８】
前記鏡筒と前記ベース部の一方は、前記鏡筒の移動の際に前記緩衝部材と接触する第１面を備え、

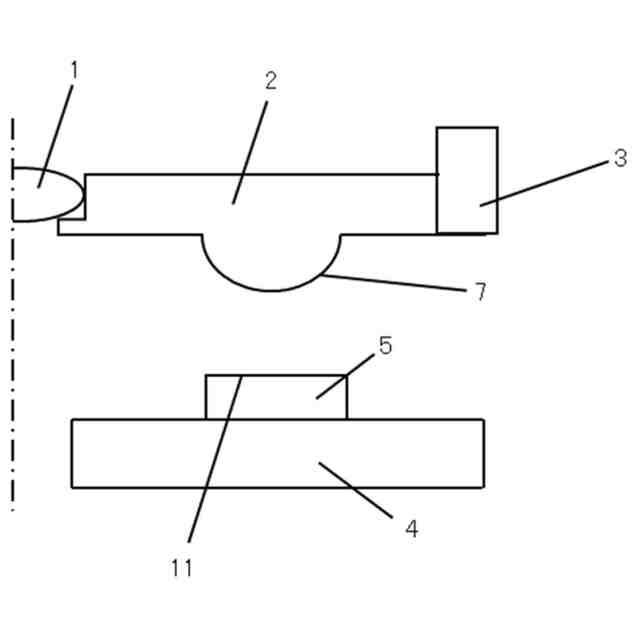

前記第１面は、曲面を含むことを特徴とする、請求項１乃至３の何れか一項に記載のレンズ装置。
【請求項９】
前記鏡筒と前記ベース部の一方は、前記緩衝部材が設置される設置面を備え、

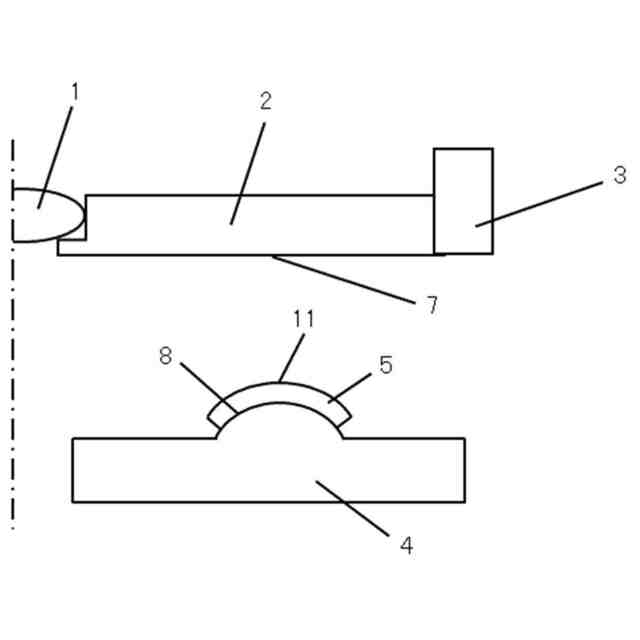

前記設置面は、曲面を含むことを特徴とする請求項１乃至３の何れか一項に記載のレンズ装置。
【請求項１０】
前記鏡筒と前記ベース部の一方は、前記鏡筒の移動の際に前記緩衝部材と接触する第１面を備え、
前記緩衝部材は、前記鏡筒の移動の際に前記第１面と接触する第２面を備え、

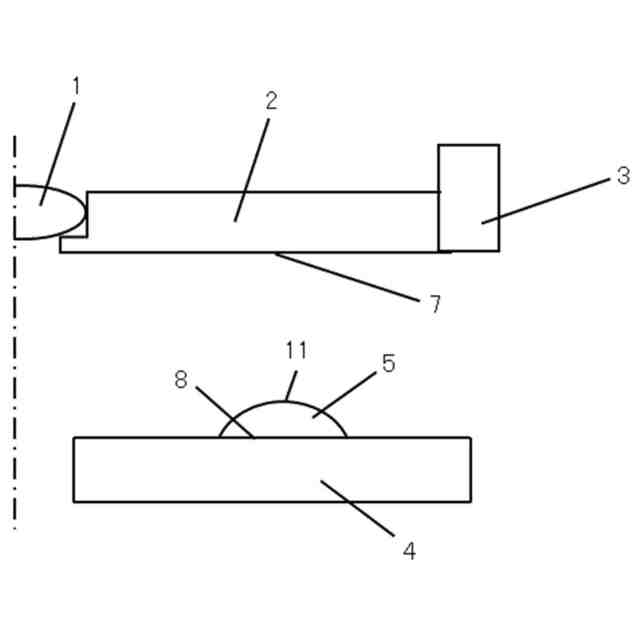

前記第２面は、曲面を含むことを特徴とする請求項１乃至３の何れか一項に記載のレンズ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、衝突緩和機構を有するレンズ装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
非通電時に撮像装置の姿勢が変化すると、レンズ装置において鏡筒が移動し、固定体と衝突することがあるが、このような衝突により発生する音や感触はユーザに伝わり、不快感を与えてしまう。従来、このような鏡筒と固定体との衝突を抑制するための構成が提案されている。特許文献１には、鏡筒が可動端に当接する前に緩衝部材に当接することによって、鏡筒が可動端に衝突する際の運動エネルギーを減少させる構成が開示されている。また、特許文献２には、穴と該穴に嵌まる凸部の一方が鏡筒に設けられ、他方が固定体に設けられ、衝突寸前で穴と凸部が精度よく嵌め合わされる構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２４３８７７号公報
特開２０２２－１１９５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の構成では、鏡筒部品の重量が大きくなると、緩衝部材の反発力を強くせざるを得なくなり、鏡筒が緩衝部材に衝突した際に音が発生してしまう。また、特許文献２の構成では、穴と凸部が嵌合し、ブレーキが利き始めるまでの間に必要なストロークを、合焦のために使用される鏡筒の移動範囲外に設置すると、フォーカス群の総ストロークが増えてしまう。一方、鏡筒の移動範囲内で穴と凸部が嵌合してしまうと、穴と凸部との間の閉空間に生じる正圧又は負圧によって鏡筒の移動応答性が損なわれてしまう。
【０００５】
本発明は、少ないスペースで、鏡筒が緩衝部材と衝突するときの音を抑えつつ、鏡筒が可動端と衝突するときの音も抑制可能なレンズ装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面としてのレンズ装置は、光学部材を保持し、光学部材の光軸方向へ移動可能な鏡筒と、鏡筒の移動に応じて鏡筒との相対距離が変化するベース部と、光軸方向において鏡筒とベース部との間に配置される緩衝部材と、を有し、鏡筒が緩衝部材を変形させるように移動する場合、鏡筒の移動に応じて鏡筒とベース部の一方と、緩衝部材との接触面積が変化することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、より少ないスペースで、鏡筒が緩衝部材と衝突するときの音を抑えつつ、鏡筒が可動端と衝突するときの音も抑制可能なレンズ装置を提供することができる。
【図面の簡単な説明】
【０００８】
第１の実施形態のレンズユニットの断面図である。

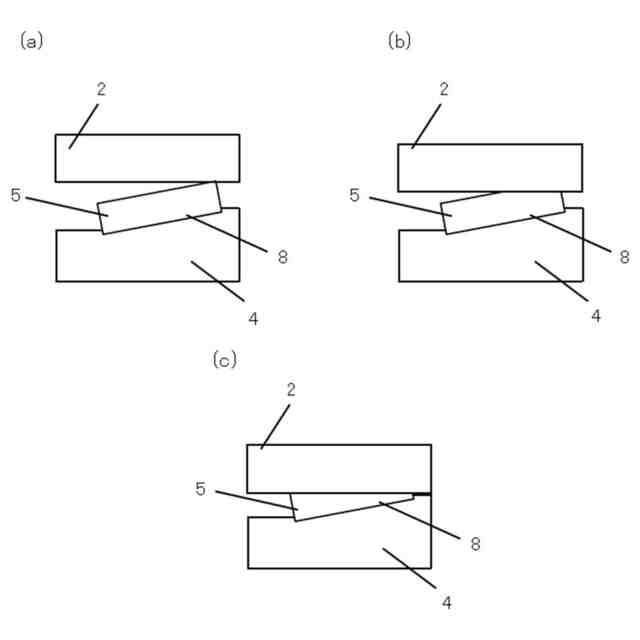

第１の実施形態の緩衝部材の潰れ方を示す図である。

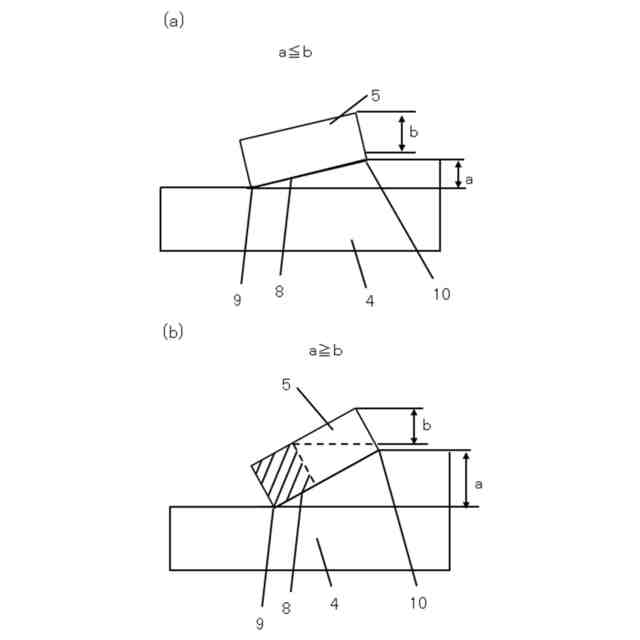

第１の実施形態の緩衝部材の望ましい潰し量の説明図である。

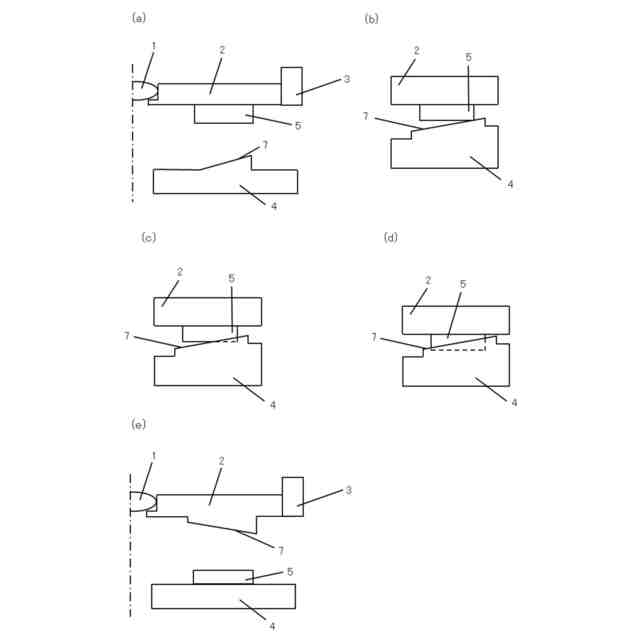

第２の実施形態のレンズユニットの説明図である。

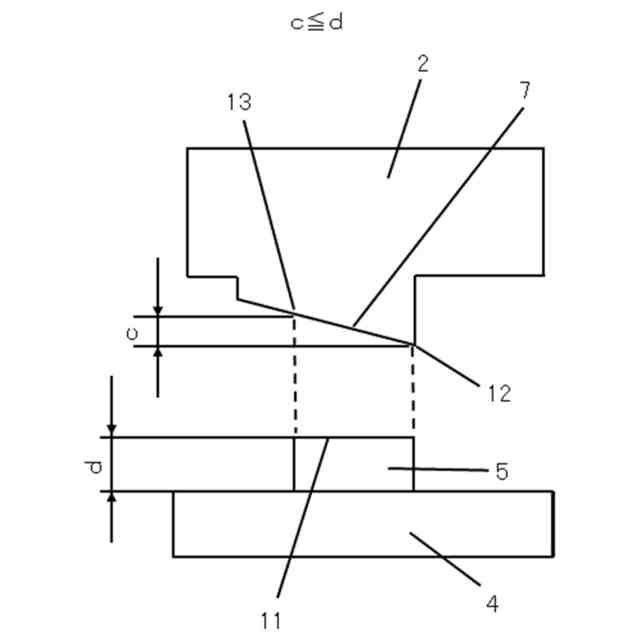

第２の実施形態の第１の衝突面の望ましい形状の説明図である。
第３の実施形態のレンズユニットの半断面図である。
第４の実施形態のレンズユニットの半断面図である。
第４の実施形態のレンズユニットの変形例を示す図である。
第４の実施形態のレンズユニットの変形例を示す図である。
第５の実施形態のレンズユニットの説明図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施例について、図面を参照しながら詳細に説明する。各図において、同一の部材については同一の参照番号を付し、重複する説明は省略する。
（第１の実施形態）

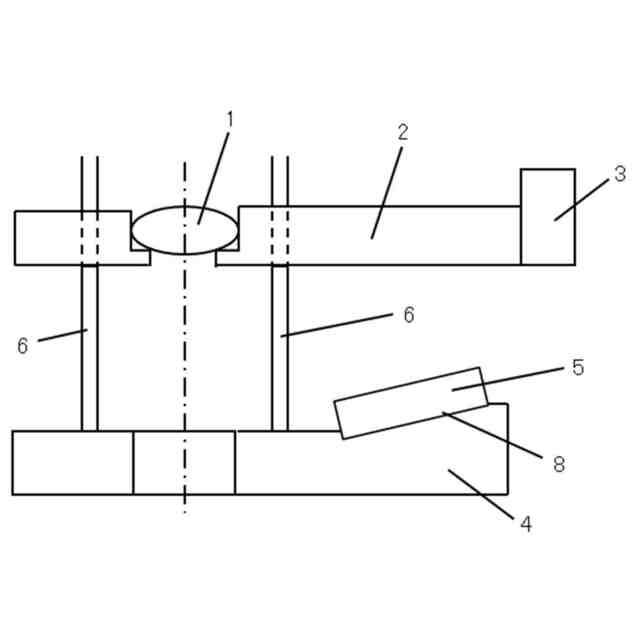

図１は、本実施形態のレンズユニット（レンズ装置）を光学部材であるレンズ１の光軸を通る平面で切断した断面図である。レンズユニットは、物体側から像側へ配置された、鏡筒２とベース部４を有する。鏡筒２は、レンズ１を保持する。レンズ１は、鏡筒２によって６自由度を完全拘束されている。レンズ１の光軸方向における鏡筒２とベース部４との間には、緩衝部材５が配置されている。ベース部４は、２本のレール部材６を支持している。２本のレール部材６は、鏡筒２を支持している。鏡筒２は、アクチュエータ３の作用によって、レール部材６に沿って移動可能である。鏡筒２の移動により、鏡筒２とベース部４の相対的な距離（相対距離）が変化する。緩衝部材５は、主に薄板状に加工されたスポンジやゴムで構成された弾性部材であり、接着剤や粘着テープによってベース部４に対して固定されている。また、緩衝部材５は、鏡筒２がベース部４に衝突する際の衝撃を軽減することができる。ベース部４の緩衝部材５が設置される設置面８は、光軸方向に直交する方向に対して傾斜している。
【００１０】
本実施形態のレンズユニットでは、合焦のための鏡筒２の移動は、アクチュエータ３によって行われる。合焦時以外において、アクチュエータ３は停止し、鏡筒２はレンズ１を含むその自重によって光軸方向へ移動可能な状態になる。
（【００１１】以降は省略されています）
