公開番号2025087300
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201860
出願日2023-11-29
発明の名称情報伝送システム、情報伝送プログラム及び情報伝送方法
出願人AGC株式会社
代理人弁理士法人太陽国際特許事務所
主分類G06K 19/06 20060101AFI20250603BHJP(計算;計数)
要約【課題】データ出力機能を有さない検査装置においても、その検査/測定データを簡易に且つ正確にデータ転送をすることを可能にする。
【解決手段】この情報伝送システムは、検査/測定機器が出力する検査/測定結果に対応する画像データ又は音声データの少なくとも一部をテキストデータに変換するテキストデータ変換部と、前記テキストデータ変換部における変換動作において利用可能とされ、前記画像データ又は前記音声データに含まれる情報と変換対象となる文字との関連を示す辞書データを管理する辞書データ管理部と、前記テキストデータを二次元コードに変換する二次元コード変換部と、前記二次元コードを読み取ってテキストデータに変換する二次元コードリーダとを備える。

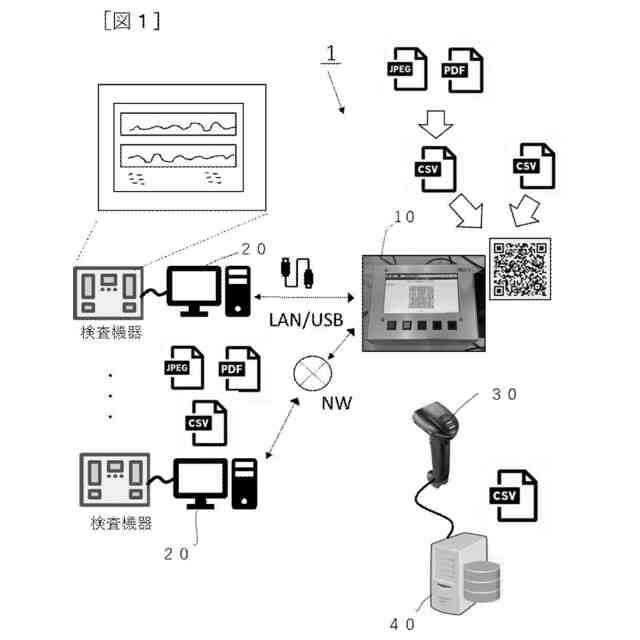

【選択図】図1
特許請求の範囲【請求項１】
検査／測定機器が出力する検査／測定結果に対応する画像データ又は音声データの少なくとも一部をテキストデータに変換するテキストデータ変換部と、
前記テキストデータ変換部における変換動作において利用可能とされ、前記画像データ又は前記音声データに含まれる情報と変換対象となる文字との関連を示す辞書データを管理する辞書データ管理部と、
前記テキストデータを二次元コードに変換する二次元コード変換部と、
前記二次元コードを読み取ってテキストデータに変換する二次元コードリーダと
を備える情報伝送システム。
続きを表示（約 1,200 文字）【請求項２】

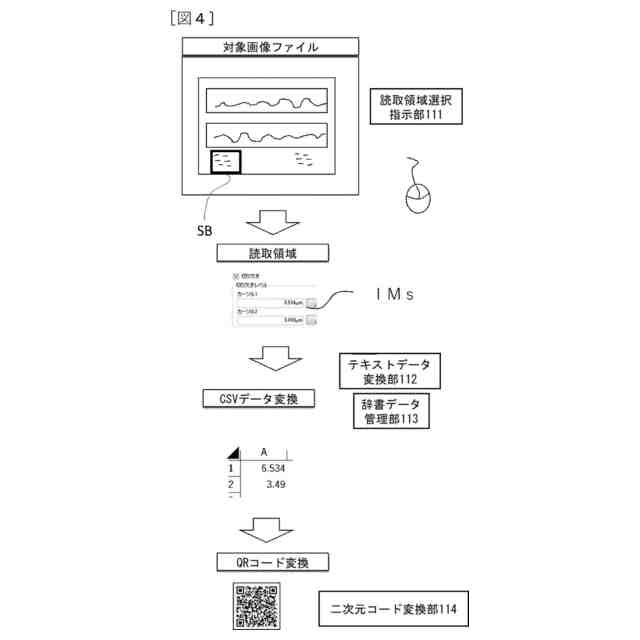

前記テキストデータ変換部は、前記画像データのうち、読取の対象とする読取領域を、表示部の画面上でユーザに選択させることを可能に構成された、請求項１に記載の情報伝送システム。
【請求項３】
前記辞書データ管理部は、前記読取領域ごとに異なる辞書データを登録することを可能に構成された、請求項２に記載の情報伝送システム。
【請求項４】

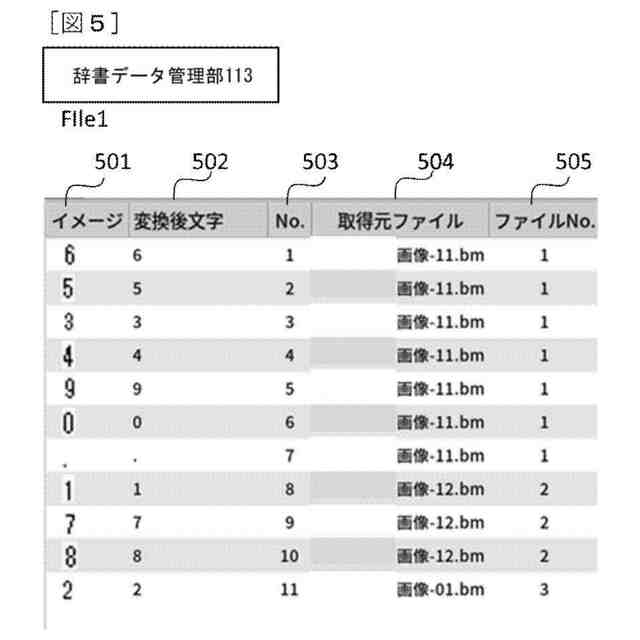

前記辞書データ管理部は、前記画像データ又は前記音声データに含まれる情報と、前記変換対象となる文字とを関連付けてユーザに入力させる入力画面を表示可能に構成される、請求項１に記載の情報伝送システム。
【請求項５】
前記二次元コード変換部は、一のファイルに含まれる前記テキストデータを複数の二次元コードに分割して変換することが可能に構成され、
前記二次元コードリーダは、一の表示部に表示された前記複数の二次元コードを読み取って前記一のファイルに対応する情報を生成する、請求項１～４のいずれか１項に記載の情報伝送システム。
【請求項６】
検査／測定機器が出力する検査／測定結果に対応する画像データ又は音声データの少なくとも一部をテキストデータに変換するステップと、
前記テキストデータの変換動作において利用可能とされ、前記画像データ又は前記音声データに含まれる情報と変換対象となる文字との関連を示す辞書データを生成するステップと、
前記テキストデータを二次元コードに変換するステップと
をコンピュータに実行させることが可能に構成された情報伝送プログラム。
【請求項７】
前記テキストデータの変換に先立ち、前記画像データのうち、読取の対象とする読取領域を、表示部の画面上でユーザに選択させるステップを更にコンピュータに実行させることが可能に構成された、請求項６に記載の情報伝送プログラム。
【請求項８】
前記辞書データを生成するステップは、前記読取領域ごとに異なる辞書データを生成する、請求項７に記載の情報伝送プログラム。
【請求項９】
前記辞書データを生成する場合に、前記画像データ又は前記音声データに含まれる情報と、前記変換対象となる文字とを関連付けてユーザに入力させる入力画面を表示するステップを更にコンピュータに実行させることが可能に構成された、請求項６に記載の情報伝送プログラム。
【請求項１０】
前記二次元コードに変換するステップは、一のファイルに含まれる前記テキストデータを複数の二次元コードに分割して変換することが可能とされ、
一の表示部に表示された前記複数の二次元コードが二次元コードリーダにより読み取られて前記一のファイルに対応する情報が生成される、請求項６～９のいずれか１項に記載の情報伝送プログラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、情報伝送システム、情報伝送プログラム及び情報伝送方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
研究開発や製造の現場においては、各種の検査機器や測定機器を用いて製品の諸特性の検査・測定を行い、その検査／測定データを研究所や工場などの現場のコンピュータに各種の手段で取り込むことが一般的に行われている。現場のコンピュータに取り込まれた検査／測定データは、更なる検査や解析、製造管理等のために、例えば現場のコンピュータとは別の中央管理サーバや外部のコンピュータに転送され、保存・管理されることもある。
【０００３】
製造現場等に設置されている各種の検査／測定装置は、汎用の通信インタフェース（ＵＳＢ、Ｂｌｕｔｏｏｔｈ（登録商標）、他）を備えて検査／測定データをデジタル送信可能に構成されたものもあるが、そのようなデータ出力機能を有さない旧式の検査／測定装置も依然として多数稼動している。ネットワーク接続自体ができない、いわゆるスタンドアロンの検査／測定装置も少なくなく、また、データ出力機能を有していても、インタフェースの相違、出力端子の数の不足、データ形式の相違等により、デジタルデータの出力が困難な場合もある。
【０００４】
また、研究開発や製造の現場のコンピュータネットワークと、管理部門が含まれるオフィスのコンピュータネットワークとは、ネットワークセキュリティの観点から分離されることが多く、その場合、異なるネットワーク間ではデータの送受信ができない。このように異なるネットワークに接続される各種の検査／測定装置は、データ出力機能を有さない旧式の検査／測定装置と同様に、オフィスのコンピュータネットワークへのデータ出力機能を実質的に有さないこととなる。
【０００５】
上記のような検査／測定装置において得られた検査／測定データは、当該装置の表示画面をオペレータが目視して手入力を行うか、又はＯＣＲを用いてテキストデータ化するなどの作業が求められる。手作業の入力は、オペレータにとって負担の大きい作業であり、データの入力ミスが生じる虞もある。また、ＯＣＲソフトは依然として精度が十分でなく、信頼度に欠けるという問題がある。
【先行技術文献】
【特許文献】
【０００６】
特開２０１７－２０７０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、デジタルデータの出力機能を有さないか、又はデジタルデータの送信が不可能又は困難な状況にある検査／測定装置においても、その検査／測定データを簡易に且つ正確にデータ伝送をすることを可能にする情報伝送システム、情報伝送プログラム及び情報伝送方法を提供するものである。
【課題を解決するための手段】
【０００８】
本発明に係る情報伝送システムは、検査／測定機器が出力する検査／測定結果に対応する画像データ又は音声データの少なくとも一部をテキストデータに変換するテキストデータ変換部と、前記テキストデータ変換部における変換動作において利用可能とされ、前記画像データ又は前記音声データに含まれる情報と変換対象となる文字との関連を示す辞書データを管理する辞書データ管理部と、前記テキストデータを二次元コードに変換する二次元コード変換部と、前記二次元コードを読み取ってテキストデータに変換する二次元コードリーダとを備える。
【０００９】
また、本発明に係る情報伝送プログラムは、検査／測定機器が出力する検査／測定結果に対応する画像データ又は音声データの少なくとも一部をテキストデータに変換するステップと、前記テキストデータの変換動作において利用可能とされ、前記画像データ又は前記音声データに含まれる情報と変換対象となる文字との関連を示す辞書データを生成するステップと、前記テキストデータを二次元コードに変換するステップとをコンピュータに実行させることが可能に構成される。
【００１０】
また、本発明に係る情報伝送方法は、検査／測定機器が出力する検査／測定結果に対応する画像データ又は音声データの少なくとも一部をテキストデータに変換するステップと、前記テキストデータの変換動作において利用可能とされ、前記画像データ又は前記音声データに含まれる情報と変換対象となる文字との関連を示す辞書データを生成するステップと、前記テキストデータを二次元コードに変換するステップとを備える。
【発明の効果】
（【００１１】以降は省略されています）
