特許ウォッチ

公開番号2025126423
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022592
出願日2024-02-19
発明の名称組成物、硬化体、および、表示装置
出願人デンカ株式会社
代理人個人
主分類C08G 59/18 20060101AFI20250822BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】表示装置の信頼性を向上することが可能な組成物を提供する。
【解決手段】組成物であって、重合性化合物(A)と、重合開始剤(B)とを含み、前記組成物からなる硬化物を、動的粘弾性測定装置を用いて周波数1Hz、測定温度範囲10℃から200℃、昇温速度2℃/分、引っ張りモードで測定したときの、80℃における貯蔵弾性率E’が0.5GPa以上5.0GPa以下である、組成物。
【選択図】なし
特許請求の範囲【請求項１】
組成物であって、
重合性化合物（Ａ）と、重合開始剤（Ｂ）とを含み、
前記組成物からなる硬化物を、動的粘弾性測定装置を用いて周波数１Ｈｚ、測定温度範囲１０℃から２００℃、昇温速度２℃／分、引っ張りモードで測定したときの、８０℃における貯蔵弾性率Ｅ’が０．５ＧＰａ以上５．０ＧＰａ以下である、組成物。
続きを表示（約 680 文字）【請求項２】
前記組成物からなる硬化物を、動的粘弾性測定装置を用いて周波数：１Ｈｚ、測定温度範囲１０℃から２００℃、昇温速度２℃／分、引っ張りモードで測定したときの、２５℃における貯蔵弾性率Ｅ’が１．０ＧＰａ以上１０．０ＧＰａ以下である、請求項１に記載の組成物。
【請求項３】
前記重合性化合物（Ａ）はカチオン重合性化合物を含み、
前記重合開始剤（Ｂ）はカチオン重合開始剤を含む、請求項１または２に記載の組成物。
【請求項４】
前記カチオン重合性化合物はエポキシ化合物を含む、請求項３に記載の組成物。
【請求項５】
前記エポキシ化合物は脂環式エポキシ化合物を含む、請求項４に記載の組成物。
【請求項６】
前記カチオン重合開始剤は光カチオン重合開始剤および熱カチオン重合開始剤からなる群から選択される少なくとも一種を含む、請求項３に記載の組成物。
【請求項７】
前記重合性化合物（Ａ）はラジカル重合性化合物を含み、
前記重合開始剤（Ｂ）はラジカル重合開始剤を含む、請求項１または２に記載の組成物。
【請求項８】
前記ラジカル重合性化合物は（メタ）アクリレートを含む、請求項７に記載の組成物。
【請求項９】
前記ラジカル重合開始剤は光ラジカル重合開始剤を含む、請求項７に記載の組成物。
【請求項１０】
硬化遅延剤（Ｃ）をさらに含む、請求項１または２に記載の組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、組成物、硬化体、および、表示装置に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
表示装置において、発光ダイオード素子を含み、発光ダイオード素子が封止剤により封止されているものが知られている。このような封止剤に関する技術としては、例えば、特許文献１に記載の技術が挙げられる。
【０００３】
特許文献１には、複数の（メタ）アクリロイル基を有し、かつ脂肪族環状骨格を有する第１の多官能（メタ）アクリレート化合物と、複数の（メタ）アクリロイル基を有し、かつアルキレンオキサイド骨格を有する第２の多官能（メタ）アクリレート化合物と、光重合開始剤とを含み、２５℃での粘度が、８０ｍＰａ・ｓ以上２０００ｍＰａ・ｓ以下である、インクジェット塗布用およびＬＥＤ保護用硬化性組成物が記載されている。
特許文献１のインクジェット塗布用およびＬＥＤ保護用硬化性組成物によれば、ＬＥＤ保護層を形成するために、インクジェット法により複数のＬＥＤチップの間隙および複数のＬＥＤチップの上部の少なくとも一方に硬化性組成物を塗布した際に、塗布物のエッジ部分の形状を良好に保つことができると記載されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２２／０５０４２１号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、表示装置の信頼性を向上することが可能な組成物を提供するものである。
【課題を解決するための手段】
【０００６】
本発明によれば、以下に示す組成物、硬化体、および、表示装置が提供される。
【０００７】
［１］
組成物であって、
重合性化合物（Ａ）と、重合開始剤（Ｂ）とを含み、
前記組成物からなる硬化物を、動的粘弾性測定装置を用いて周波数１Ｈｚ、測定温度範囲１０℃から２００℃、昇温速度２℃／分、引っ張りモードで測定したときの、８０℃における貯蔵弾性率Ｅ’が０．５ＧＰａ以上５．０ＧＰａ以下である、組成物。
［２］
前記組成物からなる硬化物を、動的粘弾性測定装置を用いて周波数：１Ｈｚ、測定温度範囲１０℃から２００℃、昇温速度２℃／分、引っ張りモードで測定したときの、２５℃における貯蔵弾性率Ｅ’が１．０ＧＰａ以上１０．０ＧＰａ以下である、前記［１］に記載の組成物。
［３］
前記重合性化合物（Ａ）はカチオン重合性化合物を含み、
前記重合開始剤（Ｂ）はカチオン重合開始剤を含む、前記［１］または［２］に記載の組成物。
［４］
前記カチオン重合性化合物はエポキシ化合物を含む、前記［３］に記載の組成物。
［５］

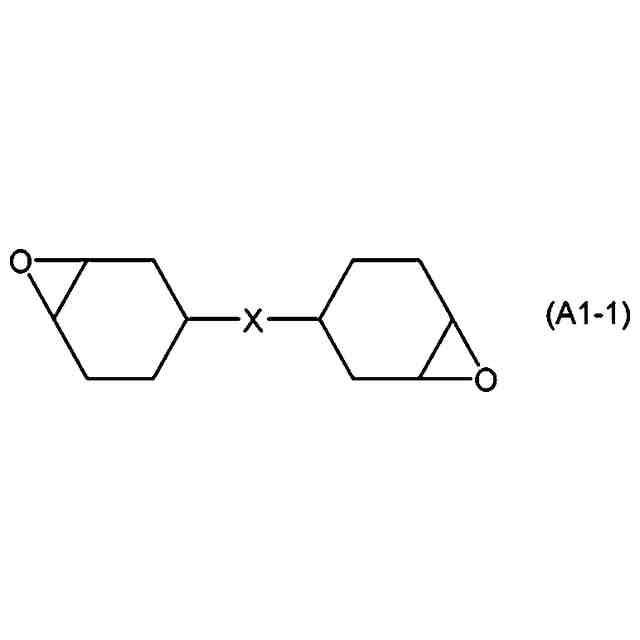

前記エポキシ化合物は脂環式エポキシ化合物を含む、前記［４］に記載の組成物。
［６］
前記カチオン重合開始剤は光カチオン重合開始剤および熱カチオン重合開始剤からなる群から選択される少なくとも一種を含む、前記［３］～［５］のいずれかに記載の組成物。
［７］
前記重合性化合物（Ａ）はラジカル重合性化合物を含み、
前記重合開始剤（Ｂ）はラジカル重合開始剤を含む、前記［１］または［２］に記載の組成物。
［８］
前記ラジカル重合性化合物は（メタ）アクリレートを含む、前記［７］に記載の組成物。
［９］
前記ラジカル重合開始剤は光ラジカル重合開始剤を含む、前記［７］または［８］に記載の組成物。
［１０］
硬化遅延剤（Ｃ）をさらに含む、前記［１］～［９］のいずれかに記載の組成物。
［１１］
前記組成物からなる硬化物を、動的粘弾性測定装置を用いて周波数１Ｈｚ、昇温速度２℃／分、引っ張りモードで測定したときの、ガラス転移温度が７０℃以上である、前記［１］～［１０］のいずれかに記載の組成物。
［１２］
前記組成物からなる硬化物の２５℃、５８９ｎｍにおける屈折率が１．４５以上１．７０以下である、前記［１］～［１１］のいずれかに記載の組成物。
［１３］
２５℃において液状である、前記［１］～［１２］のいずれかに記載の組成物。
［１４］
下記＜方法１＞による、前記組成物の粘度が１ｍＰａ・ｓ以上７００ｍＰａ・ｓ以下である、前記［１］～［１３］のいずれかに記載の組成物。
＜方法１＞
装置：コーンプレート型粘度計
温度：２５℃
コーン：半径２４ｍｍ、角度０．８°
回転数：２５０ｒｐｍ
サンプル量：０．５ｍＬ
雰囲気：大気
［１５］
インクジェット塗布またはディスペンサ塗布に用いることが可能である、前記［１］～［１４］のいずれかに記載の組成物。
［１６］
インクジェット塗布に用いることが可能である、前記［１５］に記載の組成物。
［１７］
下記＜方法２＞により算出される硬化収縮率が１．０％以上１５．０％以下である、前記［１］～［１６］のいずれかに記載の組成物。
＜方法２＞
比重瓶に前記組成物を充填し、大気中での質量および純水中での質量を計測することで液比重を算出し、幅２５ｍｍ、長さ２５ｍｍ、厚み０．５ｍｍの前記組成物からなる硬化物に対して、大気中での質量および純水中での質量を計測することで硬化物比重を算出し、硬化収縮率＝（（硬化物比重－液比重）／硬化物比重）×１００（％）の計算式より、硬化収縮率を算出する。
［１８］
ペンダントドロップ法による静的表面張力が５０ｍＮ／ｍ以下である、前記［１］～［１７］のいずれかに記載の組成物。
［１９］
【発明の効果】
【０００８】
本発明によれば、表示装置の信頼性を向上することが可能な組成物を提供できる。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、説明する。数値範囲の「Ａ～Ｂ」は特に断りがなければ、Ａ以上Ｂ以下を表す。本実施形態における「（メタ）アクリレート」との表記は、アクリレートとメタクリレートの両方を包含する概念を表す。「（メタ）アクリル」等の類似の表記についても同様である。
【００１０】
表示装置において、発光ダイオード素子を含み、発光ダイオード素子が封止剤により封止されているものが知られている。また、表示装置において、高温高湿の環境下（例えば、６０℃、９０％ＲＨ）における信頼性が求められる場合がある。
本発明は、表示装置の信頼性を向上することが可能な組成物を提供するものである。
（【００１１】以降は省略されています）

関連特許
