公開番号2025092279
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023208062
出願日2023-12-08
発明の名称穿孔器およびガス排出装置
出願人株式会社ダイセル
代理人弁理士法人秀和特許事務所
主分類F17C 7/00 20060101AFI20250612BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】ガスボトルからガスを排出するための穿孔器において、ピストンロッドの刃先部によって封止板を穿孔する際、封止板が千切れてしまうことを抑制する技術を提供する。
【解決手段】穿孔器は、当該穿孔器がガスボトルに装着された状態において封止板に対向配置される刃先部を先端側に有するピストンロッドと、作動時にピストンロッドを封止板に向かって発射させ、刃先部に封止板を穿孔させる駆動部と、を備え、刃先部は、複数の稜線と、各稜線によって相互に区分される3面以上のピストン刃面と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
ガスボトルを装着した状態で用いられ、作動時に前記ガスボトルにおけるガス出口を封止する封止板を開口することによって前記ガスボトルからガスを排出するための穿孔器であって、
前記穿孔器が前記ガスボトルに装着された状態において前記封止板に対向配置される刃先部を先端側に有するピストンロッドと、
作動時に前記ピストンロッドを前記封止板に向かって発射させ、前記刃先部に前記封止板を穿孔させる駆動部と、
を備え、

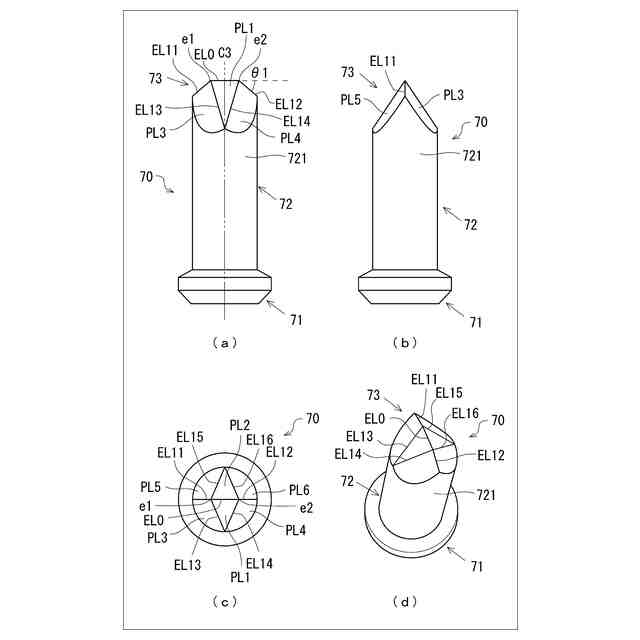

前記刃先部は、複数の稜線と、各稜線によって相互に区分される３面以上のピストン刃面と、を有する、
穿孔器。
続きを表示（約 470 文字）【請求項２】
前記刃先部は、当該刃先部の先端を形成する先端稜線を含み、
前記先端稜線は、前記ピストンロッドの軸線方向に沿った投影長さが、当該ピストンロッドの直径よりも小さい、
請求項１に記載の穿孔器。
【請求項３】
前記先端稜線の両端に他の稜線の一端が接続されている、請求項２に記載の穿孔器。
【請求項４】
前記他の稜線における他端が前記ピストンロッドの側面まで伸びている、請求項２に記載の穿孔器。
【請求項５】
前記先端稜線の少なくとも一方の端部には、複数本の前記他の稜線が接続されている、請求項３に記載の穿孔器。
【請求項６】
前記刃先部の先端に形成される頂点に複数本の前記稜線における一端が集まっており、各稜線の他端が前記ピストンロッドの側面まで伸びている、請求項５に記載の穿孔器。
【請求項７】
請求項１から６の何れか一項に記載の穿孔器と、
前記穿孔器に装着可能なガスボトルと、
を備える、
ガス排出装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ガスボトルからガスを排出させるための穿孔器およびガス排出装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

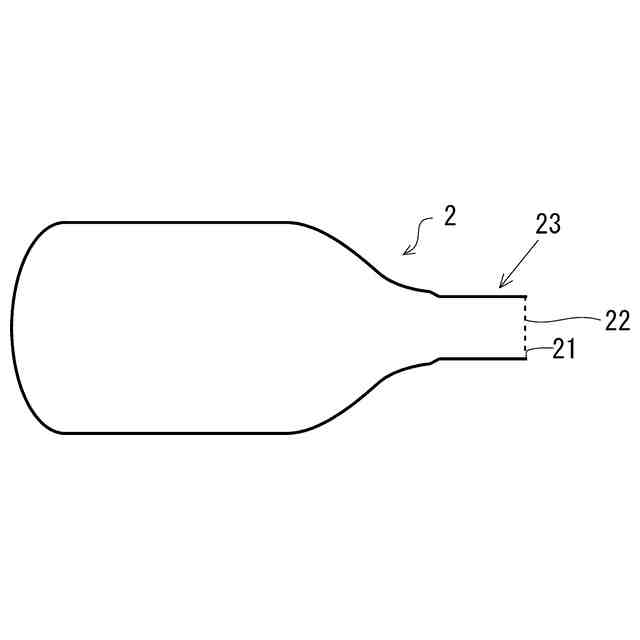

内部にガスを貯留するガスボトルを装着して用いられ、ガスボトルにおけるガス出口を封止する封止板を開口（開封）することによってガスボトルからガスを排出するための穿孔器が知られている（例えば、特許文献１などを参照）。
【０００３】
この種の穿孔器は、ガスボトルに装着された状態において、封止板に対向配置される刃先を先端側に有するピストン、作動時にピストンを封止板に向かって発射させる駆動部などを有する。
【０００４】

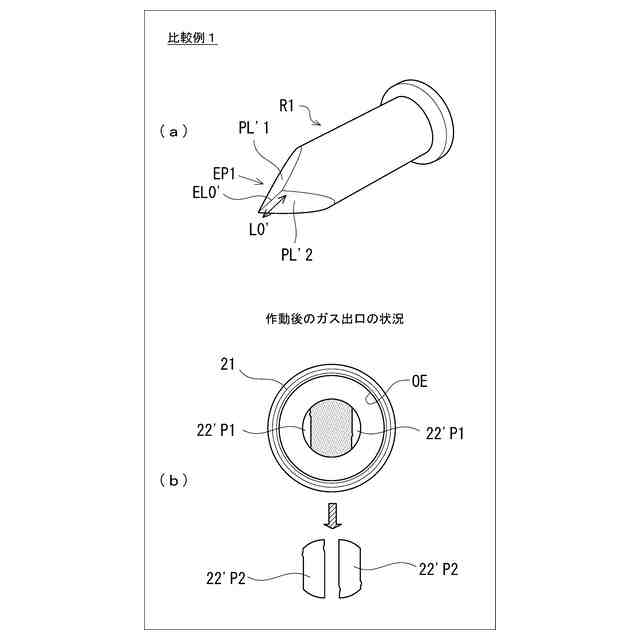

例えば、特許文献１には、側面視がＶ字状に尖ったＶ字形状を有する刃先部を先端側に有するピストンロッドを備えた穿孔器が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特許第６２８３２５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

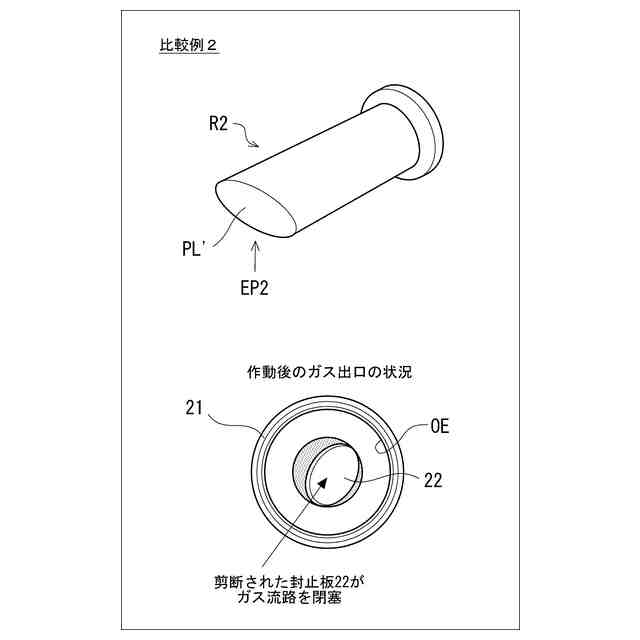

しかしながら、従来の穿孔器においては、ピストンロッドの刃先部によって封止板を穿孔する際、刃先部によって封止板が千切れてしまう虞があった。
【０００７】
本開示の技術は、上記した実情に鑑みてなされたものであり、ガスボトルからガスを排出するための穿孔器において、ピストンロッドの刃先部によって封止板を穿孔する際、封止板が千切れてしまうことを抑制する技術を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示は、以下の態様により上記課題を解決する。

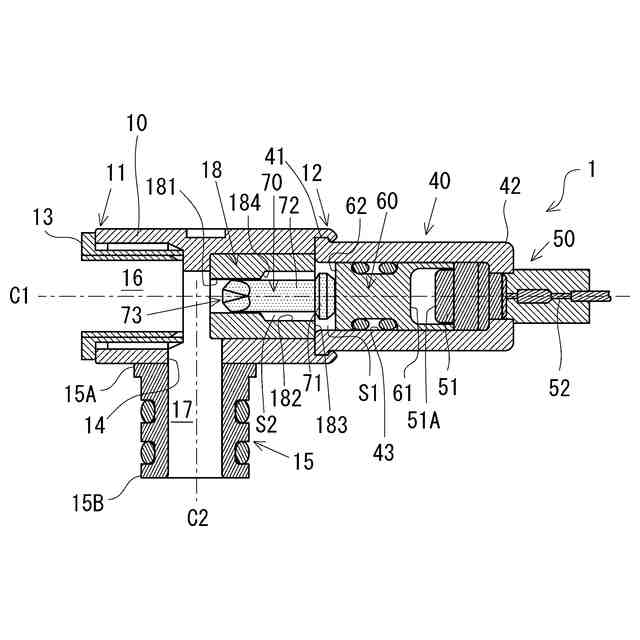

すなわち、本開示に係る技術は、ガスボトルを装着した状態で用いられ、作動時に前記ガスボトルにおけるガス出口を封止する封止板を開口することによって前記ガスボトルからガスを排出するための穿孔器であって、
前記穿孔器が前記ガスボトルに装着された状態において前記封止板に対向配置される刃先部を先端側に有するピストンロッドと、

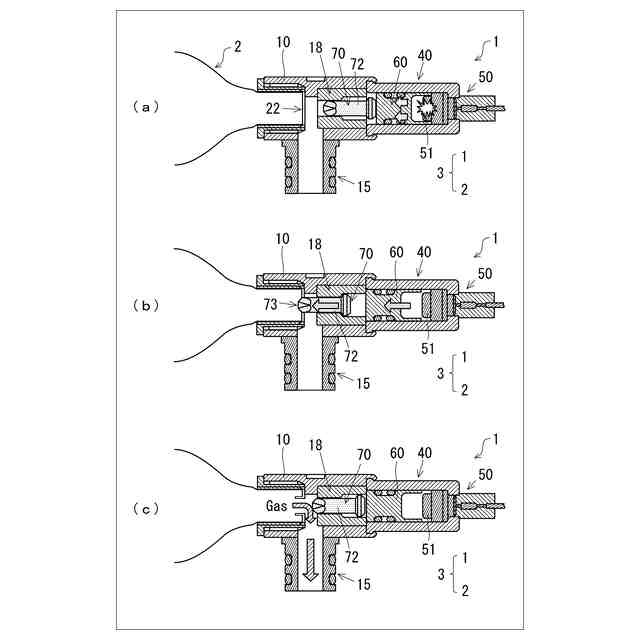

作動時に前記ピストンロッドを前記封止板に向かって発射させ、前記刃先部に前記封止板を穿孔させる駆動部と、
を備え、
前記刃先部は、複数の稜線と、各稜線によって相互に区分される３面以上のピストン刃面と、を有する。
【０００９】

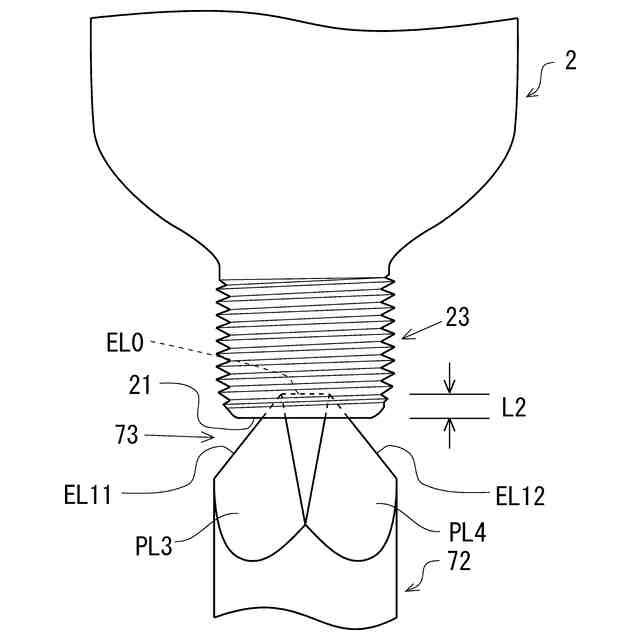

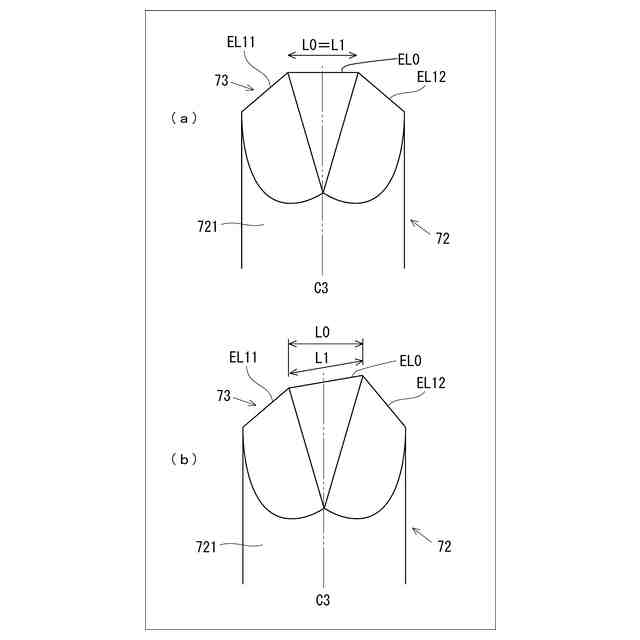

また、前記刃先部は、当該刃先部の先端を形成する先端稜線を含み、前記先端稜線は、前記ピストンロッドの軸線方向に沿った投影長さが、当該ピストンロッドの直径よりも小さくてもよい。
【００１０】
また、前記先端稜線の両端に他の稜線の一端が接続されていてもよい。
（【００１１】以降は省略されています）
