公開番号2025096127
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2024139622
出願日2024-08-21
発明の名称表示装置
出願人エルジーディスプレイカンパニーリミテッド
代理人個人,個人,個人,個人,個人
主分類G02B 5/20 20060101AFI20250619BHJP(光学)
要約【課題】輝度を改善したタッチ表示装置を提供する。
【解決手段】本実施形態は、平坦領域及び前記平坦領域の一側に備えられるベンディング領域を含む基板を含んでなり、前記平坦領域に第1発光領域を含み、前記ベンディング領域に第2発光領域を含み、前記第1発光領域は、第1発光及び前記第1発光上に備えられる第1カラーフィルタ層を含み、前記第2発光領域は、第2発光及び前記第2発光上に備えられる第2カラーフィルタ層を含み、前記第2カラーフィルタ層は、互いに重畳しており、第3ピーク波長で最大透過率を有する第3サブカラーフィルタ、及び前記第3ピーク波長よりも短い第4ピーク波長で最大透過率を有する第4サブカラーフィルタを含む表示装置を提供する。
【選択図】図7
特許請求の範囲【請求項１】
基板と、
前記基板上に備えられ、第１色を発光する発光層と、
前記発光層上に備えられるカラーフィルタ層と、を含み、

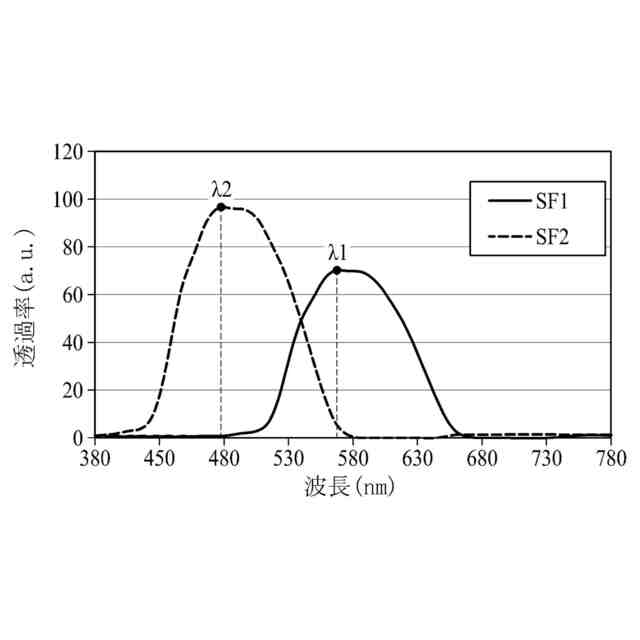

前記カラーフィルタ層は、互いに重畳しており、第１ピーク波長で最大透過率を有する第１サブカラーフィルタ、及び前記第１ピーク波長よりも短い第２ピーク波長で最大透過率を有する第２サブカラーフィルタを含む、表示装置。
続きを表示（約 770 文字）【請求項２】
前記カラーフィルタ層は、前記基板の平坦領域に備えられる、請求項１に記載の表示装置。
【請求項３】
前記カラーフィルタ層は、前記基板のベンディング領域に備えられる、請求項１に記載の表示装置。
【請求項４】
前記第２サブカラーフィルタの最大透過率は、前記第１サブカラーフィルタの透過率よりも大きい、請求項１に記載の表示装置。
【請求項５】
前記第２サブカラーフィルタは第２厚さを有し、前記第１サブカラーフィルタは第１厚さを有し、
前記第１厚さに対する前記第２厚さの比は１以上である、請求項１に記載の表示装置。
【請求項６】
前記第２サブカラーフィルタは第２厚さを有し、前記第１サブカラーフィルタは第１厚さを有し、

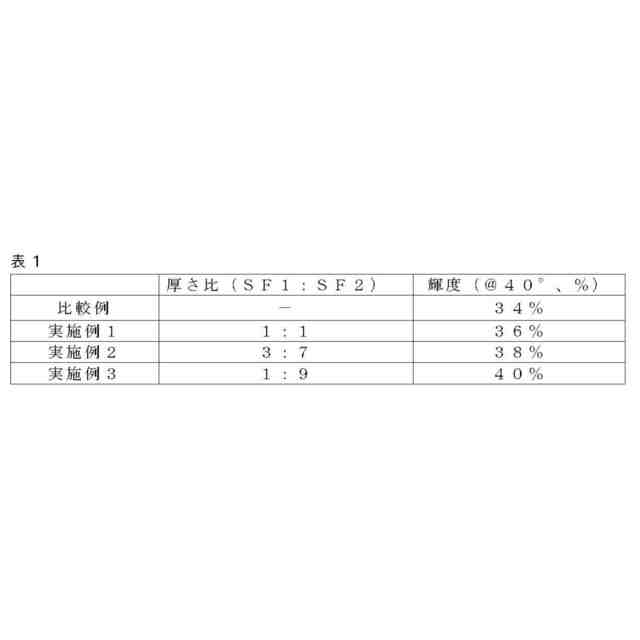

前記第１厚さ及び前記第２厚さの比は１：１～１：９である、請求項１に記載の表示装置。
【請求項７】
前記第１サブカラーフィルタ及び前記第２サブカラーフィルタは前記第１色の光を通過させる、請求項１に記載の表示装置。
【請求項８】
前記第１サブカラーフィルタの前記第１ピーク波長は前記発光層のピーク波長よりも大きく、
前記第１ピーク波長及び前記ピーク波長の差は５０ｎｍの範囲内である、請求項１に記載の表示装置。
【請求項９】
前記第２サブカラーフィルタの前記第２ピーク波長は前記発光層のピーク波長よりも小さく、
前記第２ピーク波長及び前記ピーク波長の差は５０ｎｍの範囲内である、請求項１に記載の表示装置。
【請求項１０】
前記発光層は、赤色、緑色及び青色のうちのいずれか一色の光を発光する、請求項１に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は表示装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
情報化社会が発展するのに伴って、映像を表示するための表示装置に対する要求が多様化するとともに高まっている。近年、液晶表示装置（ＬＣＤ、ＬｉｑｕｉｄＣｒｙｓｔａｌＤｉｓｐｌａｙ）、プラズマ表示装置（ＰＤＰ、ＰｌａｓｍａＤｉｓｐｌａｙＰａｎｅｌ）、有機発光表示装置（ＯＬＥＤ、ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｓｐｌａｙ）のようなさまざまな表示装置が活用されている。
【０００３】
表示装置の中で、有機発光表示装置は自己発光型であり、液晶表示装置（ＬＣＤ）に比べて、視野角、対照比などに優れており、別途のバックライトが不要であって軽薄短小化が可能であり、消費電力が有利な利点がある。また、有機発光表示装置は、直流低電圧駆動が可能であり、応答速度が早く、特に製造コストが低いという利点がある。
【０００４】
有機発光表示装置は、電子（ｅｌｅｃｔｒｏｎ）を注入する負極（ｃａｔｈｏｄｅ）と正孔（ｈｏｌｅ）を注入する正極（ａｎｏｄｅ）との間に発光層を含む有機発光素子を備える構造を有する。有機発光表示装置は、負極で発生した電子及び正極で発生した正孔が発光層の内部に注入されると、注入された電子及び正孔が結合してエキシトン（ｅｘｃｉｔｏｎ）が生成され、生成されたエキシトンが励起状態（ｅｘｃｉｔｅｄｓｔａｔｅ）から基底状態（ｇｒｏｕｎｄｓｔａｔｅ）に落ちながら発光する原理を用いた表示装置である。
【０００５】
有機発光表示装置は、正面から発光される光の輝度に比べて、一定の角度で発光される光の輝度が低く現れるので、画面を見る視野角によって輝度が異なって現れる問題がある。さらに、最近では、側面に曲率を有するディスプレイを活用した多様な製品が発売されている。このような曲率を有するディスプレイの場合、正面から発光される光の輝度に比べて、曲率を有する側面から発光される光の輝度が低くなる問題がある。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は前述した従来の問題点を解決するために考案されたものであり、第１色を発光するいずれか一つの発光層上に備えられ、互いに重畳しており、第１色の光を通過させる第１カラーフィルタ及び第２カラーフィルタを含み、第１カラーフィルタ及び第２カラーフィルタを通過しながら相対的に長い波長を通過させる第１カラーフィルタと、相対的に短い波長を通過させる第２カラーフィルタとを互いに重畳して積層することにより、側面から発光される光の輝度を改善し、曲率有するベンディング領域から発光される光の輝度を改善させることができる表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】

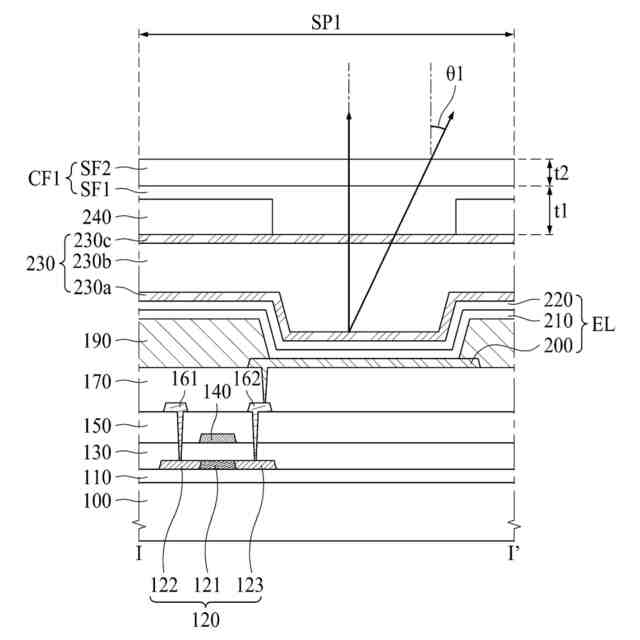

前記目的を達成するために、本発明は、基板と、前記基板上に備えられ、第１色を発光する発光層と、前記発光層上に備えられるカラーフィルタ層と、を含み、前記カラーフィルタ層は、互いに重畳しており、第１ピーク波長で最大透過率を有する第１カラーフィルタ、及び前記第１ピーク波長よりも短い第２ピーク波長で最大透過率を有する第２カラーフィルタを含む、表示装置を提供する。
【０００８】

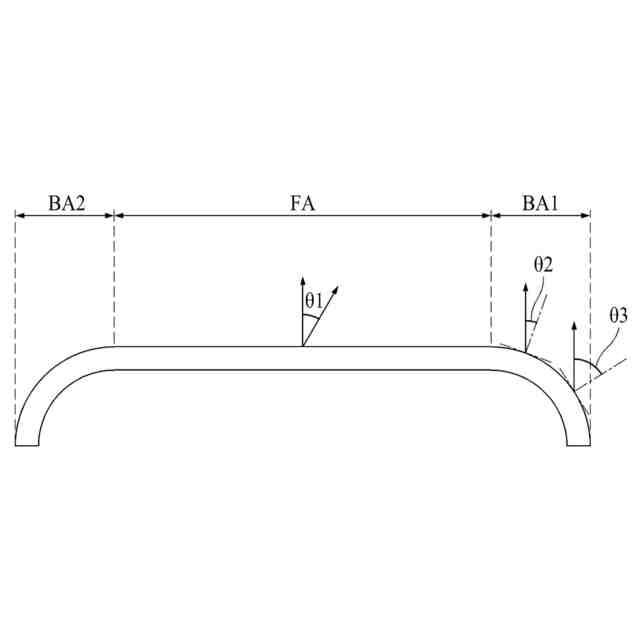

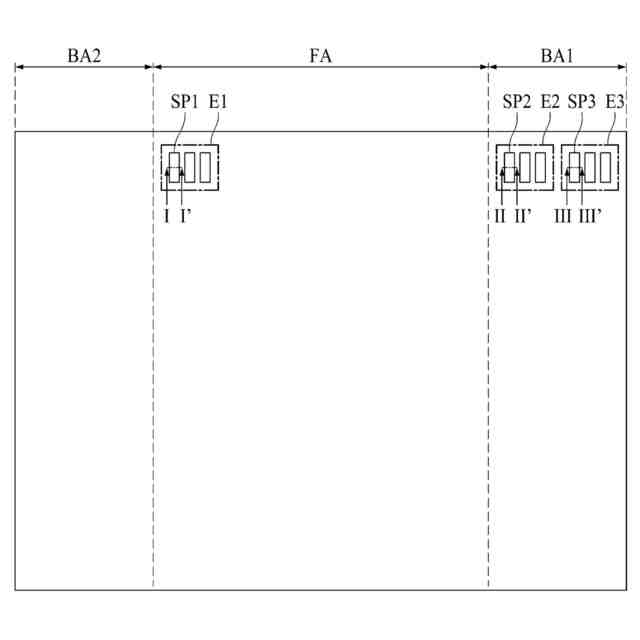

また、本発明は、平坦領域及び前記平坦領域の一側に備えられるベンディング領域を含む基板を含んでなり、前記平坦領域に第１発光領域を含み、前記ベンディング領域に第２発光領域を含み、前記第１発光領域は、第１発光及び前記第１発光上に備えられる第１カラーフィルタ層を含み、前記第２発光領域は、第２発光及び前記第２発光上に備えられる第２カラーフィルタ層を含み、前記第２カラーフィルタ層は、互いに重畳しており、第３ピーク波長で最大透過率を有する第３サブカラーフィルタ、及び前記第３ピーク波長よりも短い第４ピーク波長で最大透過率を有する第４サブカラーフィルタを含む、表示装置を提供する。
【発明の効果】
【０００９】
以上のような本発明によれば、次のような効果を奏することができる。
【００１０】

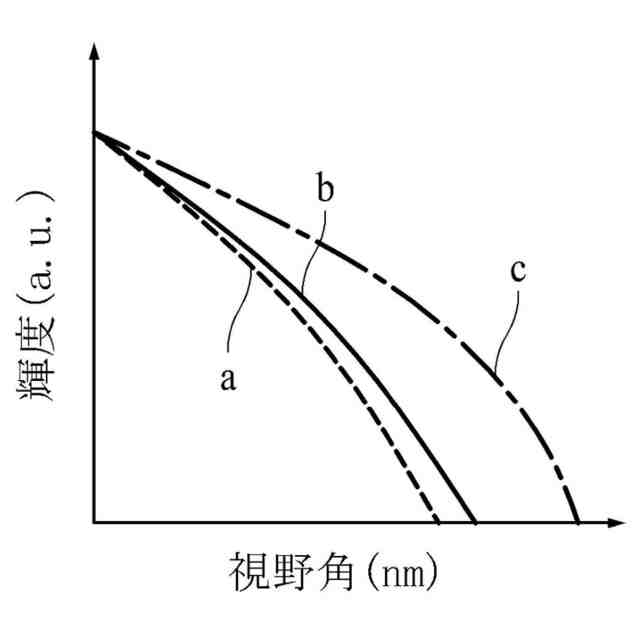

本発明の一実施例によれば、互いに重畳して形成され、ピーク波長が互いに異なる光を通過させる第１サブカラーフィルタ及び第２サブカラーフィルタを備えることにより、表示装置の側面方向に発光される光の輝度を改善させることができる。
（【００１１】以降は省略されています）
