特許ウォッチ

公開番号2025096444
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025063628
出願日2025-04-08
発明の名称一液型エポキシ樹脂組成物及びその硬化物、接着剤、塗料、コンクリート用プライマー、及びシーリング剤
出願人三菱瓦斯化学株式会社
代理人弁理士法人大谷特許事務所
主分類C08G 59/50 20060101AFI20250619BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】低粘度性、指触乾燥性、及び得られる塗膜の平滑性に優れる一液型エポキシ樹脂組成物、及び、その硬化物、接着剤、塗料、コンクリート用プライマー、並びにシーリング剤を提供する。
【解決手段】エポキシ樹脂(A)と、下記一般式(1)で示されるジアミンと、炭素数4以上9以下のケトンとを反応させて得られるケチミン(B1)を含む潜在性エポキシ樹脂硬化剤(B)と、を含有する、一液型エポキシ樹脂組成物、及び、その硬化物、接着剤、塗料、コンクリート用プライマー、並びにシーリング剤である。
H₂N-CH₂-X-CH₂-NH₂ (1)
(式(1)中、Xはフェニレン基又はシクロヘキシレン基である。)
【選択図】なし
特許請求の範囲【請求項１】
エポキシ樹脂（Ａ）と、
下記一般式（１）で示されるジアミンと、炭素数４以上９以下のケトンとを反応させて得られるケチミン（Ｂ１）を含む潜在性エポキシ樹脂硬化剤（Ｂ）と、
を含有する、一液型エポキシ樹脂組成物。
Ｈ
２
Ｎ－ＣＨ
２
－Ｘ－ＣＨ
２
－ＮＨ
２
（１）
（式（１）中、Ｘはフェニレン基又はシクロヘキシレン基である。）
続きを表示（約 620 文字）【請求項２】
前記一般式（１）におけるＸがシクロヘキシレン基を含む、請求項１に記載の一液型エポキシ樹脂組成物。
【請求項３】
前記シクロヘキシレン基のシス体／トランス体の比率が９５／５～３０／７０である、請求項２に記載の一液型エポキシ樹脂組成物。
【請求項４】
前記ケトンがメチルイソプロピルケトンを含む、請求項１～３のいずれか１項に記載の一液型エポキシ樹脂組成物。
【請求項５】
前記ケチミン（Ｂ１）が、前記ジアミン１モルに対し、前記ケトンを２～１２モルの範囲で反応させて得られる、請求項１～４のいずれか１項に記載の一液型エポキシ樹脂組成物。
【請求項６】
前記エポキシ樹脂（Ａ）が芳香環又は脂環式構造を有する多官能エポキシ樹脂を含む、請求項１～５のいずれか１項に記載の一液型エポキシ樹脂組成物。
【請求項７】
請求項１～６のいずれか１項に記載の一液型エポキシ樹脂組成物の硬化物。
【請求項８】
請求項１～６のいずれか１項に記載の一液型エポキシ樹脂組成物を含む接着剤。
【請求項９】
請求項１～６のいずれか１項に記載の一液型エポキシ樹脂組成物を含む塗料。
【請求項１０】
請求項１～６のいずれか１項に記載の一液型エポキシ樹脂組成物を含むコンクリート用プライマー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、一液型エポキシ樹脂組成物及びその硬化物、接着剤、塗料、コンクリート用プライマー、及びシーリング剤に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
ポリアミンとケトンとを反応させて得られるケチミン変性物は、一液型エポキシ樹脂組成物用の硬化剤として知られている。より詳細には、ケチミン変性物は大気中の水分と反応して解離し、放出されたポリアミンがエポキシ樹脂硬化剤として作用する、潜在性硬化剤である。
【０００３】
例えば特許文献１には、ノルボルナンジアミンとカルボン酸類またはケトン類との脱水反応により得られる化合物が、臭気が少なく、外観、機械的物性及び耐水、耐薬品性に優れる樹脂を製造することが可能な樹脂用硬化剤として提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開平９－２３５３５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら特許文献１に記載の発明品は、一液型エポキシ樹脂組成物用の潜在性硬化剤として用いた場合に、得られる組成物の低粘度性、指触乾燥性、及び、得られる塗膜の平滑性において更なる改善が望まれる。
本発明の課題は、低粘度性、指触乾燥性、及び得られる塗膜の平滑性に優れる一液型エポキシ樹脂組成物、及び、その硬化物、接着剤、塗料、コンクリート用プライマー、並びにシーリング剤を提供することにある。
【課題を解決するための手段】
【０００６】
本発明者は、エポキシ樹脂と、特定のジアミンとケトンとを反応させて得られるケチミンを含む潜在性エポキシ樹脂硬化剤と、を含有する一液型エポキシ樹脂組成物が上記課題を解決できることを見出した。
すなわち本発明は、下記に関する。
［１］エポキシ樹脂（Ａ）と、
下記一般式（１）で示されるジアミンと、炭素数４以上９以下のケトンとを反応させて得られるケチミン（Ｂ１）を含む潜在性エポキシ樹脂硬化剤（Ｂ）と、
を含有する、一液型エポキシ樹脂組成物。
Ｈ
２
Ｎ－ＣＨ
２
－Ｘ－ＣＨ
２
－ＮＨ
２
（１）
（式（１）中、Ｘはフェニレン基又はシクロヘキシレン基である。）
［２］前記一般式（１）におけるＸがシクロヘキシレン基を含む、［１］に記載の一液型エポキシ樹脂組成物。
［３］前記シクロヘキシレン基のシス体／トランス体の比率が９５／５～３０／７０である、［２］に記載の一液型エポキシ樹脂組成物。
［４］前記ケトンがメチルイソプロピルケトンを含む、［１］～［３］のいずれか１項に記載の一液型エポキシ樹脂組成物。
［５］前記ケチミン（Ｂ１）が、前記ジアミン１モルに対し、前記ケトンを２～１２モルの範囲で反応させて得られる、［１］～［４］のいずれか１項に記載の一液型エポキシ樹脂組成物。
［６］前記エポキシ樹脂（Ａ）が芳香環又は脂環式構造を有する多官能エポキシ樹脂を含む、［１］～［５］のいずれか１項に記載の一液型エポキシ樹脂組成物。
［７］［１］～［６］のいずれか１項に記載の一液型エポキシ樹脂組成物の硬化物。
［８］［１］～［６］のいずれか１項に記載の一液型エポキシ樹脂組成物を含む接着剤。
［９］［１］～［６］のいずれか１項に記載の一液型エポキシ樹脂組成物を含む塗料。
［１０］［１］～［６］のいずれか１項に記載の一液型エポキシ樹脂組成物を含むコンクリート用プライマー。
［１１］［１］～［６］のいずれか１項に記載の一液型エポキシ樹脂組成物を含むシーリング剤。
【発明の効果】
【０００７】
本発明によれば、低粘度性、指触乾燥性、及び、得られる塗膜の平滑性に優れる一液型エポキシ樹脂組成物、及び、その硬化物、接着剤、塗料、コンクリート用プライマー、並びにシーリング剤を提供することができる。
【発明を実施するための形態】
【０００８】
［定義］
本明細書において「一液型エポキシ樹脂組成物」とは、エポキシ樹脂と、潜在性エポキシ樹脂硬化剤とを含有する組成物を意味する。また「潜在性エポキシ樹脂硬化剤」とは、大気中の水分と反応して解離することにより、ポリアミン等のエポキシ樹脂硬化剤を放出しうる成分を意味し、典型的にはケチミンが挙げられる。
【０００９】
［一液型エポキシ樹脂組成物］
本発明の一液型エポキシ樹脂組成物（以下「本発明の（エポキシ樹脂）組成物」ともいう）は、エポキシ樹脂（Ａ）と、下記一般式（１）で示されるジアミンと、炭素数４以上９以下のケトンとを反応させて得られるケチミン（Ｂ１）を含む潜在性エポキシ樹脂硬化剤（Ｂ）と、を含有する、一液型エポキシ樹脂組成物である。
Ｈ
２
Ｎ－ＣＨ
２
－Ｘ－ＣＨ
２
－ＮＨ
２
（１）
（式（１）中、Ｘはフェニレン基又はシクロヘキシレン基である。）
本発明のエポキシ樹脂組成物は上記構成とすることにより、低粘度性、指触乾燥性、及び得られる塗膜の平滑性に優れる。これらは実施例に記載の方法により評価できる。
【００１０】
また本発明のエポキシ樹脂組成物により得られる塗膜は、耐塩水性も良好である。本明細書において「塗膜の耐塩水性」とは、基材（リン酸亜鉛処理鉄板）上に形成した塗膜をＪＩＳＫ５６００－７－９：２００６に準拠してクロスカットし、該塗膜に５％塩水を噴霧した後に塗膜の剥離及び基材上の錆発生が少ないことを意味する。塗膜の耐塩水性は、具体的には実施例に記載の方法により評価することができる。

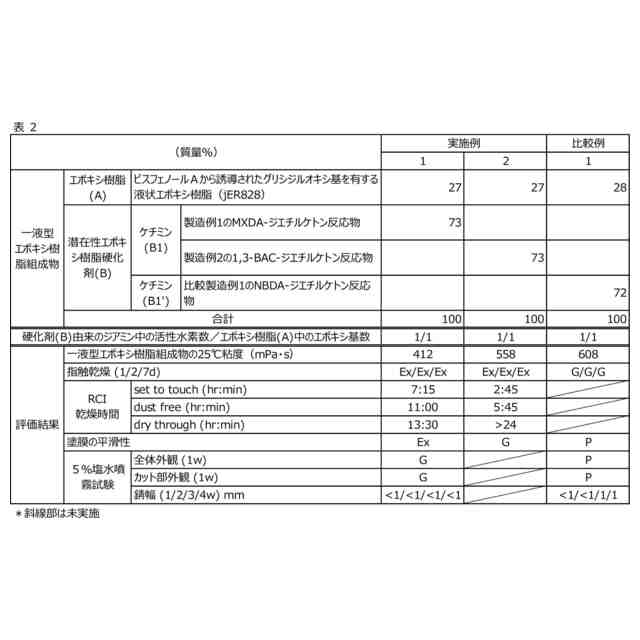

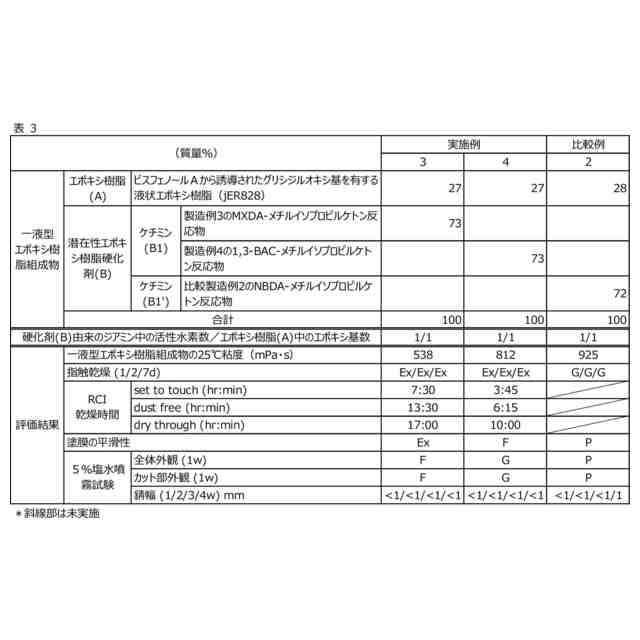

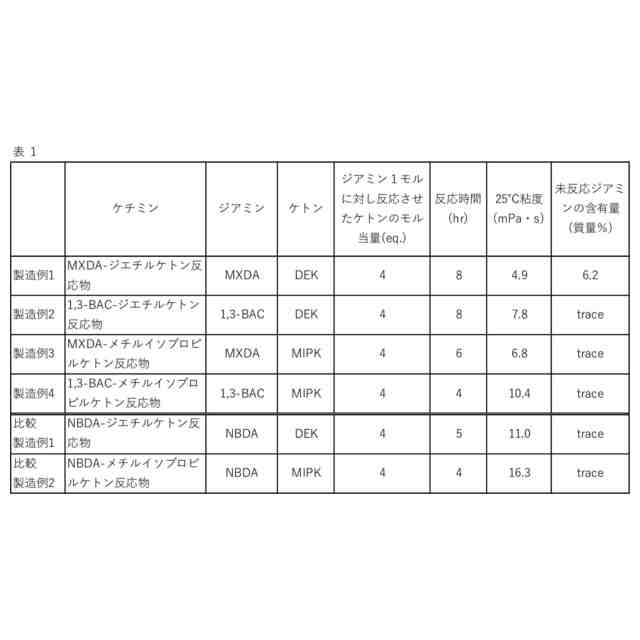

（【００１１】以降は省略されています）

関連特許
