特許ウォッチ

公開番号2025096540
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025065886,2022059176
出願日2025-04-11,2021-06-04
発明の名称両面銅張積層板
出願人三井金属鉱業株式会社
代理人個人,個人,個人
主分類H05K 1/03 20060101AFI20250619BHJP(他に分類されない電気技術)
要約【課題】キャパシタとして用いた場合に、高いキャパシタ容量を確保しながら、耐電圧性及び剥離強度において優れた特性を発揮可能な、キャパシタを形成するための両面銅張積層板を提供する。
【解決手段】樹脂フィルムの両面に、それぞれ接着層及び銅箔を順に備えており、樹脂フィルムは、25℃で硬化状態であり、銅箔はいずれも、接着層に接する側の面の、ISO25178に準拠して測定される最大山高さSpが0.05μm以上3.3μm以下である、両面銅張積層板。
【選択図】図1

特許請求の範囲【請求項１】
樹脂フィルムの両面に、それぞれ接着層及び銅箔を順に備えた両面銅張積層板であって、
前記樹脂フィルムは、２５℃で硬化状態であり、
前記銅箔はいずれも、前記接着層に接する側の面の、ＩＳＯ２５１７８に準拠して測定される最大山高さＳｐが０．０５μｍ以上３．３μｍ以下であり、かつ、ＩＳＯ２５１７８に準拠して測定されるクルトシスＳｋｕが２．６以上４．０以下であり、
前記接着層及び前記樹脂フィルムの組合せは、硬化後の周波数１ＭＨｚにおける比誘電率が３．５以上３０以下である、両面銅張積層板。
続きを表示（約 1,200 文字）【請求項２】
前記接着層及び前記樹脂フィルムの組合せは、硬化後の周波数１ＭＨｚにおける比誘電率が３．５以上２７以下である、請求項１に記載の両面銅張積層板。
【請求項３】
前記樹脂フィルムは、硬化後の周波数１ＭＨｚにおける比誘電率が２以上３０以下である、請求項１又は２に記載の両面銅張積層板。
【請求項４】
前記接着層は、硬化後の周波数１ＭＨｚにおける比誘電率が２．５以上３０以下である、請求項１～３のいずれか一項に記載の両面銅張積層板。
【請求項５】
前記樹脂フィルムの厚さが０．５μｍ以上３０μｍ以下である、請求項１～４のいずれか一項に記載の両面銅張積層板。
【請求項６】
前記樹脂フィルムが、エポキシ樹脂、ポリエチレンテレフタレート、ポリエチレンナフタレート、ポリビニルカルバゾール、ポリフェニレンサルファイド、ポリイミド、ポリアミド、芳香族ポリアミド、ポリアミドイミド、ポリエーテルサルフォン、ポリエーテルニトリル、ポリエーテルエーテルケトン、及びポリテトラフルオロエチレンからなる群から選択される少なくとも１種を含む、請求項１～５のいずれか一項に記載の両面銅張積層板。
【請求項７】
前記接着層が、熱可塑性の成分及び／又は熱硬化性の成分で構成される樹脂成分を含み、前記樹脂成分がエポキシ樹脂、ポリエチレンテレフタレート樹脂、ポリエチレンナフタレート樹脂、ポリビニルカルバゾール樹脂、ポリフェニレンサルファイド樹脂、ポリアミド樹脂、芳香族ポリアミド樹脂、ポリアミドイミド樹脂、ポリイミド樹脂、ポリエーテルサルフォン樹脂、ポリエーテルニトリル樹脂、ポリエーテルエーテルケトン樹脂、ポリテトラフルオロエチレン樹脂、ウレタン樹脂、イソシアネート樹脂、活性エステル樹脂、フェノール樹脂、及びジアミン化合物からなる群から選択される少なくとも１種を含む、請求項１～６のいずれか一項に記載の両面銅張積層板。
【請求項８】
前記接着層は、Ｂａ、Ｔｉ、Ｓｒ、Ｐｂ、Ｚｒ、Ｌａ、Ｔａ、Ｃａ及びＢｉからなる群から選択される少なくとも２種を含有する複合金属酸化物である誘電体フィラーをさらに含む、請求項１～７のいずれか一項に記載の両面銅張積層板。
【請求項９】
前記複合金属酸化物が、ＢａＴｉＯ
３
、ＳｒＴｉＯ
３
、Ｐｂ（Ｚｒ，Ｔｉ）Ｏ
３
、ＰｂＬａＴｉＯ
３
、ＰｂＬａＺｒＯ、及びＳｒＢｉ
２
Ｔａ
２
Ｏ
９
からなる群から選択される少なくとも１種を含む、請求項８に記載の両面銅張積層板。
【請求項１０】
ＩＰＣ－ＴＭ６５０－２．４．６．Ｃに準拠して測定される、前記銅箔及び前記樹脂フィルム間の剥離強度が、０．５ｋｇｆ／ｃｍ以上４．０ｋｇｆ／ｃｍ以下である、請求項１～９のいずれか一項に記載の両面銅張積層板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、両面銅張積層板に関するものである。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
プリント配線板は携帯用電子機器等の電子通信機器に広く用いられている。特に、近年の携帯用電子通信機器等の軽薄短小化及び高機能化に伴い、プリント配線板におけるノイズの低減等が課題となっている。ノイズ低減を可能にするにはキャパシタが重要となるが、高性能化を実現するために、キャパシタにはプリント配線板の内層に組み込まれる程の小型化及び薄型化が望まれる。そして、このようなキャパシタを形成するために、両面銅張積層板が用いられる。両面銅張積層板は、概して、誘電体層として機能する樹脂層の両面を銅箔で挟み込んだ構成となっており、キャパシタの高機能化にはより適切なこれら構成要素の選択が重要になる。
【０００３】
例えば、特許文献１（特許第５０４８１８１号）には、電気回路を作成するためにパターン形成することができる受動電気物品が開示されている。この受動電気物品は、（ａ）２つの対向する主面を有する第１の自立基材と、（ｂ）２つの対向する主面を有する第２の自立基材と、（ｃ）ポリマーを含み、第１及び第２の基材の間で約０．５乃至約１０μｍの範囲の厚さを有する電気絶縁性層又は導電性層とを含む受動電気物品である。そして、これら層と接触する第１の基材の主面、及び層と接触する第２の基材の主面のＲＭＳ平均表面粗さが約１０乃至約３００ｎｍの範囲であり、ＲＭＳ平均を測定するために使用される基材面から上方又は下方の距離であるｚのすべてが電気絶縁性層又は導電性層の厚さの半分を超えることはなく、受動電気物品の第１及び第２の基材を剥離角９０°で分離するために必要な力が約３ポンド／インチ（約０．５ｋＮ／ｍ）を超えることを特徴とする受動電気物品が開示されている。
【０００４】
特許文献２（特許第４１４８５０１号）には、バインダー樹脂と誘電体フィラーとからなる誘電体フィラー含有樹脂組成物が開示されている。バインダー樹脂は、２０～８０重量部のエポキシ樹脂（硬化剤を含む）、２０～８０重量部の有機溶剤に可溶な芳香族ポリアミド樹脂ポリマー、及び必要に応じて適宜量添加する硬化促進剤からなる。誘電体フィラーは、ＢａＴｉＯ
３
、ＳｒＴｉＯ
３
、Ｐｂ（Ｚｒ－Ｔｉ）Ｏ
３
、ＰｂＬａＴｉＯ
３
・ＰｂＬａＺｒＯ、ＳｒＢｉ
２
Ｔａ
２
Ｏ
９
のいずれか１種以上からなり、平均粒径ＤＩＡが０．１～１．０μｍであって、レーザー回折散乱式粒度分布測定法による重量累積粒径Ｄ５０が０．２～２．０μｍであり、かつ、重量累積粒径Ｄ５０と画像解析により得られる平均粒径ＤＩＡとを用いてＤ５０／ＤＩＡで表される凝集度の値が４．５以下である略球形の形状をしたペロブスカイト構造を持つ誘電体粉末である。
【０００５】
特許文献３（特許第３７７０５３７号）には、両面の外層に導電体である銅箔層が配され、片面側の銅箔層と他面側の銅箔層と間に誘電体となる樹脂層が狭持された層構成を備える両面銅張積層板により形成される、多層プリント配線板の内層部に納められるキャパシタが開示されている。樹脂層は、その層構成が熱硬化性樹脂層／耐熱性フィルム層／熱硬化性樹脂層である三層の構造を備え、かつ、トータル厚さが２５μｍ以下である。熱硬化性樹脂層はエポキシ系樹脂材で構成され、耐熱性フィルム層は、ヤング率が３００ｋｇ／ｍｍ
２
以上、引張り強さ２０ｋｇ／ｍｍ
２
以上、引張り伸び率５％以上の常態特性を備え、両面に位置する熱硬化性樹脂層を構成する熱硬化性樹脂の成形温度よりも高い軟化温度を持ち、かつ、ＩＰＣ－ＴＭ－６５０のパラグラフ２．５．５．９に準拠した１ＭＨｚの測定条件における比誘電率が２．５以上の、厚さ０．５～１２．５μｍの耐熱性フィルムである樹脂材で構成された両面銅張積層板より形成されることを特徴とする。
【先行技術文献】
【特許文献】
【０００６】
特許第５０４８１８１号
特許第４１４８５０１号
特許第３７７０５３７号
ＷＯ２０１５／０３３９１７Ａ１
ＷＯ２００３／０９６７７６Ａ１
【発明の概要】
【０００７】
しかし、上述のように、両面銅張積層板を構成する樹脂層や銅箔について検討されてはいるものの、更なる改善が望まれる。例えば、特許文献３に記載のように、耐熱性フィルム（樹脂フィルム）を誘電体層の中間に有する構成である場合、銅箔の表面に大きなコブ等があることで、このコブ等が樹脂フィルムに上下から接する樹脂層を貫くことがある。このような銅箔表面のコブ等がキャパシタを構成する銅箔双方の樹脂側表面に存在すると、両面銅張積層板の中間にある樹脂フィルムの絶縁性だけで耐電圧特性を満たす必要があり、要求される耐電圧のレベルによっては樹脂フィルムをより厚くせざるを得ない。しかし、樹脂フィルム部分はフィラーのような複合酸化物を含有せず、樹脂層よりも誘電特性が劣るものであるため、樹脂フィルムをより厚くするとキャパシタ容量が低下してしまう問題がある。すなわち、樹脂フィルムの厚さとキャパシタ容量（すなわち静電容量）とはトレードオフの関係にある。さらに、静電容量だけでなく、耐電圧性及び剥離強度（すなわち回路密着性）を確保することも望まれる。回路密着性確保の観点からは一般に（表面に大きなコブ等がある）高粗度な銅箔が望まれるが、上述した通り耐電圧の観点では望ましくない。これに加え、銅箔と樹脂層と樹脂フィルムの良好な貼り合わせ状態を実現する必要もあるため、各々の要求を満たす銅箔の表面形状の制御は容易ではなかった。
【０００８】
本発明者らは、今般、両面銅張積層板の銅箔の表面性状を制御することにより、キャパシタとして用いた場合に、高いキャパシタ容量を確保しながら、耐電圧性及び剥離強度において優れた特性を発揮できるとの知見を得た。
【０００９】
したがって、本発明の目的は、キャパシタとして用いた場合に、高いキャパシタ容量を確保しながら、耐電圧性及び剥離強度において優れた特性を発揮可能な両面銅張積層板を提供することにある。
【００１０】
本発明の一態様によれば、樹脂フィルムの両面に、それぞれ接着層及び銅箔を順に備えた両面銅張積層板であって、
前記樹脂フィルムは、２５℃で硬化状態であり、

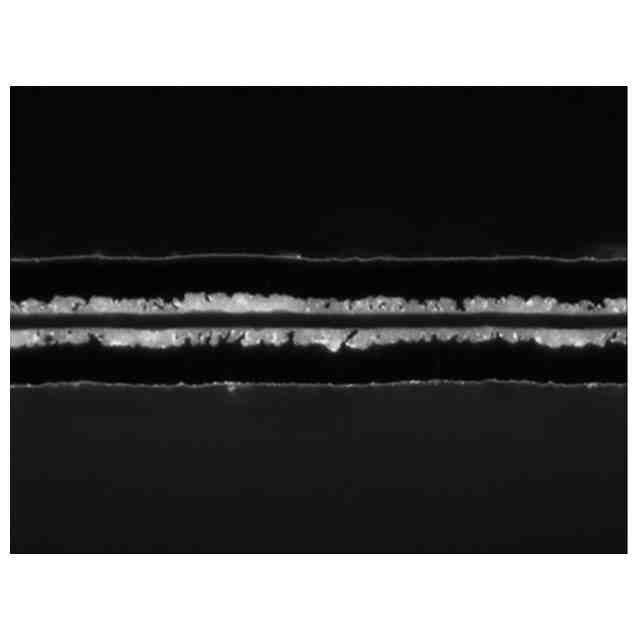

前記銅箔はいずれも、前記接着層に接する側の面の、ＩＳＯ２５１７８に準拠して測定される最大山高さＳｐが０．０５μｍ以上３．３μｍ以下である、両面銅張積層板が提供される。
（【００１１】以降は省略されています）

関連特許
