公開番号2025099319
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215891
出願日2023-12-21
発明の名称蓄電装置
出願人株式会社GSユアサ
代理人個人
主分類H01M 50/242 20210101AFI20250626BHJP(基本的電気素子)
要約【課題】振動または衝撃に対する耐性が向上した蓄電装置を提供する。
【解決手段】蓄電装置は、X軸方向に並ぶ第一蓄電素子列11及び第二蓄電素子列12を備える蓄電ユニットと、蓄電ユニットを収容するケースと、ケースとは別体のフレーム部材と、を備える。第一蓄電素子列及び第二蓄電素子列のそれぞれは、Y軸方向に並ぶ複数の蓄電素子を備える。ケースは、Z軸方向の一方側に設けられた開口部であって、フレーム部材が配置された開口部を備える。蓄電ユニットには、第一蓄電素子列と第二蓄電素子列との間に隙間15が形成されている。フレーム部材は、Y軸方向に延びる第一フレーム110を備える。第一フレームは、Z軸方向で当該隙間と対向し、第一蓄電素子列及び第二蓄電素子列とZ軸方向で接触し、かつ、ケースに固定されている。
【選択図】図6
特許請求の範囲【請求項１】
第一方向に並ぶ第一蓄電素子列及び第二蓄電素子列を備える蓄電ユニットと、
前記蓄電ユニットを収容するケースと、
前記ケースとは別体のフレーム部材と、を備え、
前記第一蓄電素子列及び前記第二蓄電素子列のそれぞれは、前記第一方向と直交する第二方向に並ぶ複数の蓄電素子を備え、
前記ケースは、前記第一方向及び前記第二方向と直交する第三方向の一方側に設けられた開口部であって、前記フレーム部材が配置された開口部を備え、
前記蓄電ユニットには、前記第一蓄電素子列と前記第二蓄電素子列との間に隙間が形成されており、
前記フレーム部材は、前記第二方向に延びる第一フレームを備え、
前記第一フレームは、前記第三方向で前記隙間と対向し、前記第一蓄電素子列及び前記第二蓄電素子列と前記第三方向で接触し、かつ、前記ケースに固定されている、
蓄電装置。
続きを表示（約 920 文字）【請求項２】
前記ケースは、前記隙間に挿入され、かつ、前記第二方向に延びる仕切壁部を備え、
前記第一フレームは、前記仕切壁部に固定されている、
請求項１記載の蓄電装置。
【請求項３】
前記第一フレームは、前記第三方向から見た場合、(ｉ)前記第一蓄電素子列が備える前記複数の蓄電素子のうちの１以上の蓄電素子と重なり、かつ、（ｉｉ）前記第二蓄電素子列が備える前記複数の蓄電素子のうちの１以上の蓄電素子と重なる、
請求項１または２記載の蓄電装置。
【請求項４】
前記フレーム部材は、さらに、前記第二方向に延びる第二フレームを備え、
前記第二フレームは、前記ケースに固定されており、
前記第一蓄電素子列は、前記第一方向の一方側の第一内肩部と、前記第一方向の他方側の第一外肩部と、を備え、
前記第二蓄電素子列は、前記第一方向の一方側の第二外肩部と、前記第一方向の他方側の第二内肩部と、を備え、
前記第一フレームは、前記第一内肩部及び前記第二内肩部と前記第三方向で接触し、
前記第二フレームは、前記第一外肩部または前記第二外肩部と前記第三方向で接触する、
請求項１または２記載の蓄電装置。
【請求項５】
前記フレーム部材は、さらに、前記第一方向に延びる第三フレームを備え、
前記第三フレームは、前記第一フレームと接続されており、かつ、前記蓄電ユニットの前記第二方向のいずれかの位置において、前記第一蓄電素子列及び前記第二蓄電素子列と前記第三方向で接触する、
請求項１または２記載の蓄電装置。
【請求項６】
前記第三フレームは、前記蓄電ユニットの前記第二方向の端部において前記第一蓄電素子列及び前記第二蓄電素子列と前記第三方向で接触し、
前記ケースは、前記第二方向の端部の壁部である端壁部を備え、
前記端壁部は、前記蓄電ユニットと対向する内側面に設けられた接続部であって、前記第三方向で前記第三フレームの一部が引っ掛けられる接続部を備える、
請求項５記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、積層体と一対のエンドプレートとを備える電池モジュールが開示されている。積層体は、複数の角型電池セルが積層されて構成されている。一対のエンドプレートは、対向面を各々有する。対向面は、積層体の積層方向における積層体の両側に配置されている。対向面は、積層方向における最も端の角型電池セルに対向し積層方向に直交して延在している。最も端の角型電池セルと対向面との間に、最も端の角型電池セルと対向面とのいずれか一方からいずれか他方に向かって突出する突出部が配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１６０６９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来の電池モジュールでは、エンドプレートの対向面と最端角型電池セルの側面との間に突出部を配置することにより、対向面と側面との間であって、突出部の上方に隙間が形成される。これにより、振動による積層体の上下方向の撓みが許容される。従って、積層体の積層方向の中央部に位置する電池セルが上下方向に大きく移動する可能性があり、このことは、当該電池セルの損傷などの不具合の要因となり得る。
【０００５】
本発明は、本願発明者が上記課題に新たに着目することによってなされたものであり、振動または衝撃に対する耐性が向上された蓄電装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る蓄電装置は、第一方向に並ぶ第一蓄電素子列及び第二蓄電素子列を備える蓄電ユニットと、前記蓄電ユニットを収容するケースと、前記ケースとは別体のフレーム部材と、を備え、前記第一蓄電素子列及び前記第二蓄電素子列のそれぞれは、前記第一方向と直交する第二方向に並ぶ複数の蓄電素子を備え、前記ケースは、前記第一方向及び前記第二方向と直交する第三方向の一方側に設けられた開口部であって、前記フレーム部材が配置された開口部を備え、前記蓄電ユニットには、前記第一蓄電素子列と前記第二蓄電素子列との間に隙間が形成されており、前記フレーム部材は、前記第二方向に延びる第一フレームを備え、前記第一フレームは、前記第三方向で前記隙間と対向し、前記第一蓄電素子列及び前記第二蓄電素子列と前記第三方向で接触し、かつ、前記ケースに固定されている。
【発明の効果】
【０００７】
本発明によれば、振動または衝撃に対する耐性が向上された蓄電装置を提供できる。
【図面の簡単な説明】
【０００８】

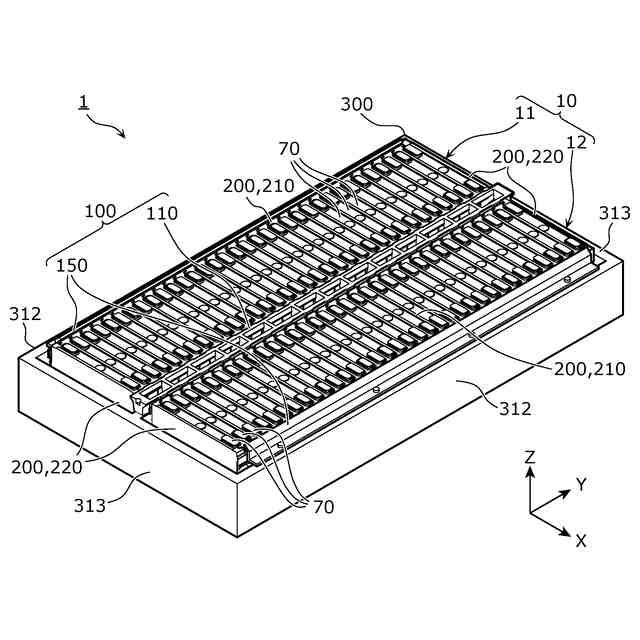

図１は、実施の形態に係る蓄電装置の構成概要を示す斜視図である。

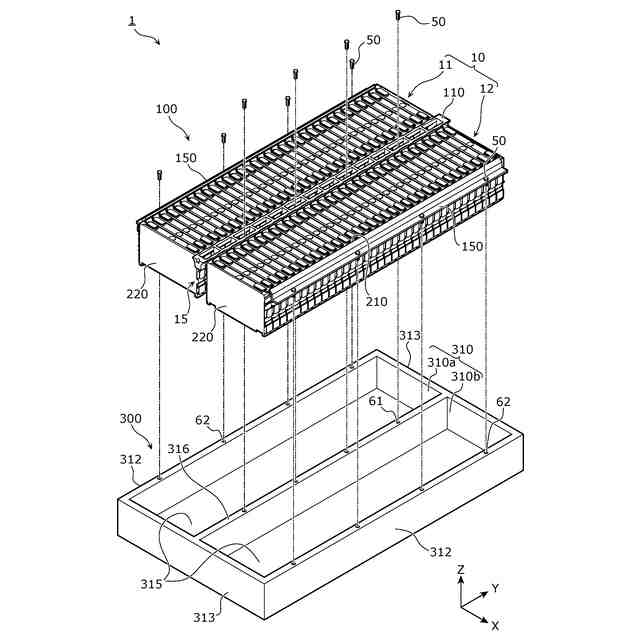

図２は、実施の形態に係る蓄電装置の第１の分解斜視図である。

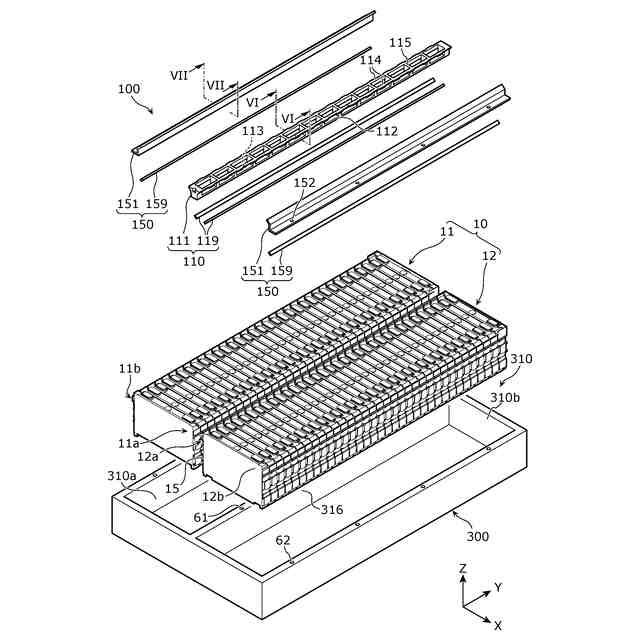

図３は、実施の形態に係る蓄電装置の第２の分解斜視図である。
図４は、実施の形態に係る第一蓄電素子列の分解斜視図である。

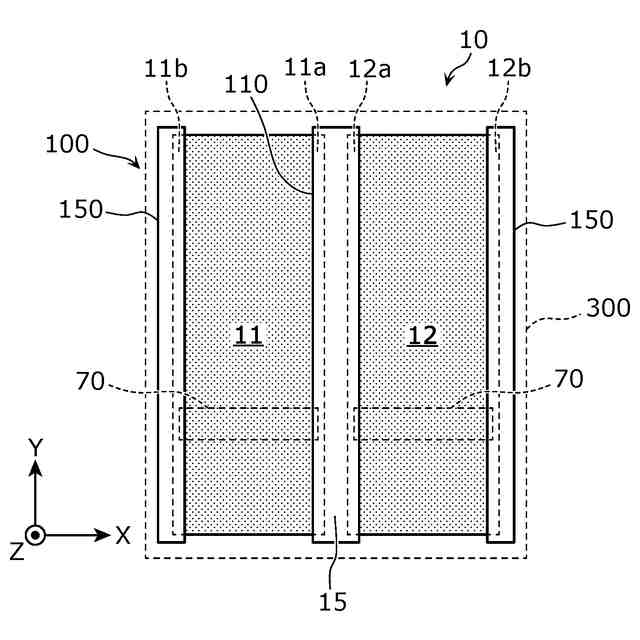

図５は、実施の形態に係るフレーム部材の配置レイアウトを簡易的に表す平面図である。

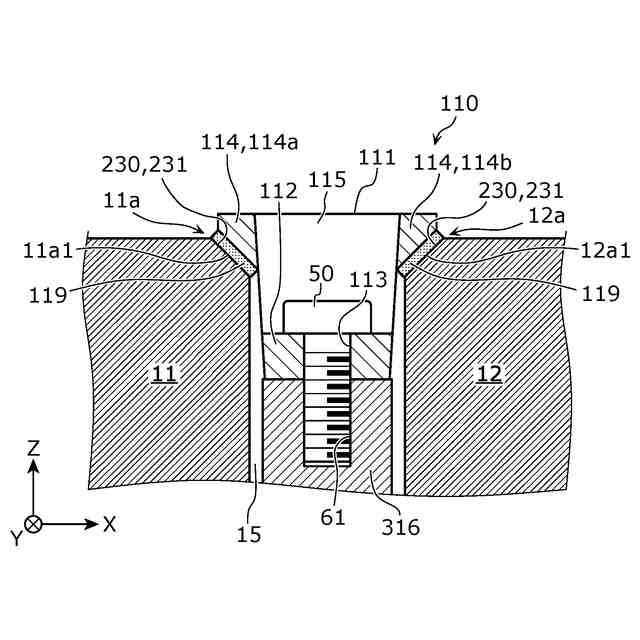

図６は、実施の形態に係る第一フレームの構成を示す断面図である。

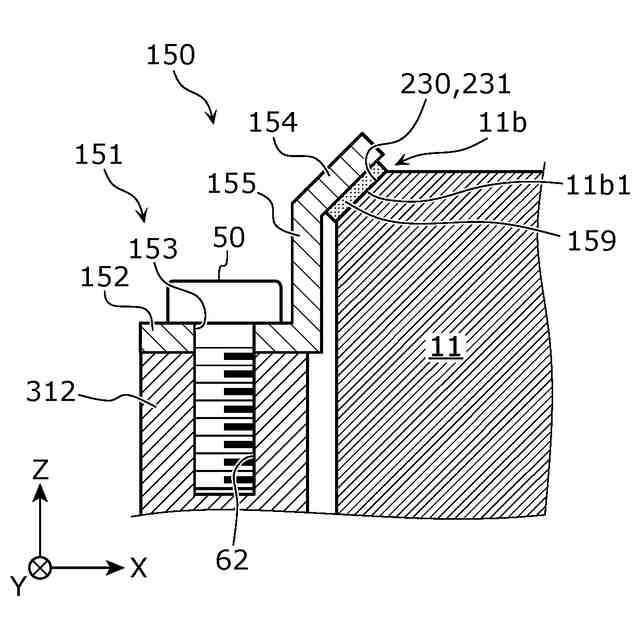

図７は、実施の形態に係る第二フレームの構成を示す断面図である。

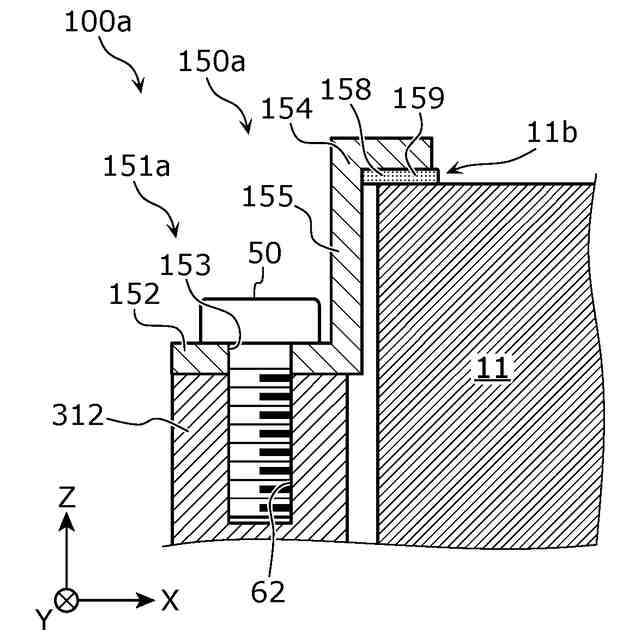

図８は、実施の形態の変形例１に係る第二フレームの構成を示す断面図である。

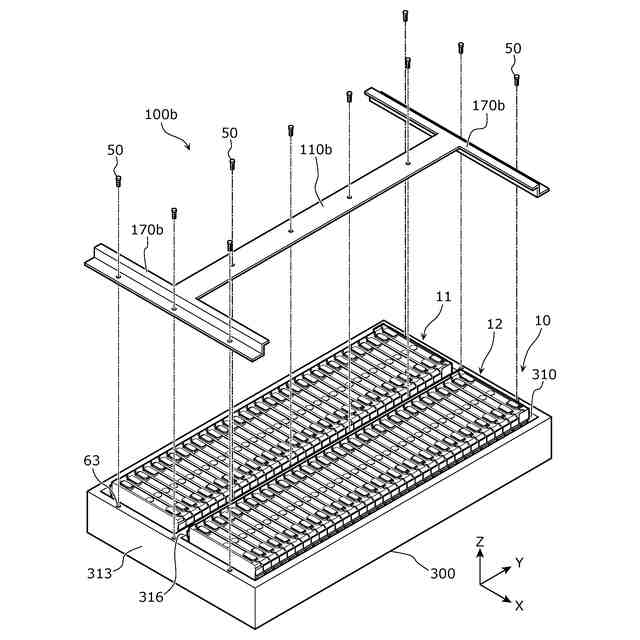

図９は、実施の形態の変形例２に係るフレーム部材の構成を示す斜視図である。
図１０は、実施の形態の変形例３に係るフレーム部材の一部の構成を示す斜視図である。
図１１は、実施の形態の変形例３に係る第三フレームの構成を示す断面図である。
図１２は、実施の形態の変形例４に係るフレーム部材の配置レイアウトを簡易的に表す平面図である。
図１３は、実施の形態の変形例５に係るフレーム部材の配置レイアウトを簡易的に表す平面図である。
図１４は、実施の形態の変形例６に係るフレーム部材の構成を簡易的に表す断面図である。
【発明を実施するための形態】
【０００９】
（１）本発明の一態様に係る蓄電装置は、第一方向に並ぶ第一蓄電素子列及び第二蓄電素子列を備える蓄電ユニットと、前記蓄電ユニットを収容するケースと、前記ケースとは別体のフレーム部材と、を備え、前記第一蓄電素子列及び前記第二蓄電素子列のそれぞれは、前記第一方向と直交する第二方向に並ぶ複数の蓄電素子を備え、前記ケースは、前記第一方向及び前記第二方向と直交する第三方向の一方側に設けられた開口部であって、前記フレーム部材が配置された開口部を備え、前記蓄電ユニットには、前記第一蓄電素子列と前記第二蓄電素子列との間に隙間が形成されており、前記フレーム部材は、前記第二方向に延びる第一フレームを備え、前記第一フレームは、前記第三方向で前記隙間と対向し、前記第一蓄電素子列及び前記第二蓄電素子列と前記第三方向で接触し、かつ、前記ケースに固定されている。
【００１０】
上記（１）に記載の蓄電装置によれば、例えばケースを開口部が上を向くように配置した場合、ケースに収容された２つの蓄電素子列の上端部には、フレーム部材の第一フレームが上から接触する。従って、蓄電素子列は、ケースの底壁部と第一フレームとの間に挟まれた状態となり、その結果、２つの蓄電素子列の上下方向の移動が制限される。これにより、蓄電装置の振動または衝撃に対する耐性が向上する。
（【００１１】以降は省略されています）
