特許ウォッチ

公開番号2025099737
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216632
出願日2023-12-22
発明の名称蓄電装置
出願人株式会社GSユアサ
代理人個人
主分類H01M 50/242 20210101AFI20250626BHJP(基本的電気素子)
要約【課題】それぞれが複数の蓄電素子を備える複数の蓄電素子ユニットの耐振動性または耐衝撃性を向上できる蓄電装置を提供する。
【解決手段】蓄電装置10は、それぞれが複数の蓄電素子を備える複数の蓄電素子ユニット200と、複数の蓄電素子ユニットを収容するケースと、を備え、ケースは、別体で構成される3以上の壁部材320、330を備え、3以上の壁部材のうちの少なくとも2つの壁部材は、複数の蓄電素子ユニットを所定方向において挟み、かつ、複数の蓄電素子ユニットに所定方向において接触する。
【選択図】図7
特許請求の範囲【請求項１】
それぞれが複数の蓄電素子を備える複数の蓄電素子ユニットと、
前記複数の蓄電素子ユニットを収容するケースと、を備え、
前記ケースは、別体で構成される３以上の壁部材を備え、
前記３以上の壁部材のうちの少なくとも２つの壁部材は、前記複数の蓄電素子ユニットを所定方向において挟み、かつ、前記複数の蓄電素子ユニットに前記所定方向において接触する
蓄電装置。
続きを表示（約 840 文字）【請求項２】
前記複数の蓄電素子ユニットのそれぞれは、前記所定方向に突出する外部端子と、前記外部端子よりも前記所定方向に突出する突出部と、を備え、
前記２つの壁部材は、前記突出部の位置で前記複数の蓄電素子ユニットを挟む
請求項１に記載の蓄電装置。
【請求項３】
前記３以上の壁部材は、さらに、前記複数の蓄電素子ユニットを前記所定方向と交差する方向において挟み、かつ、前記複数の蓄電素子ユニットに当該方向において接触する
請求項１または２に記載の蓄電装置。
【請求項４】
前記３以上の壁部材のうちの少なくとも１つの壁部材は、異なる方向を向く２つの壁を一体に備える
請求項１または２に記載の蓄電装置。
【請求項５】
前記２つの壁部材のうちの少なくとも１つの壁部材と前記複数の蓄電素子ユニットとの間に配置される弾性部材をさらに備え、
前記２つの壁部材は、前記弾性部材を介して、前記複数の蓄電素子ユニットに前記所定方向において接触する
請求項１または２に記載の蓄電装置。
【請求項６】
前記３以上の壁部材が備える隣り合う２つの壁部材のうちの一方の壁部材は、本体部と、前記本体部から曲がり他方の壁部材と対向する対向部と、を備え、
前記対向部は、前記他方の壁部材と接合される
請求項１に記載の蓄電装置。
【請求項７】
前記他方の壁部材は、前記対向部よりも前記ケースの外側に配置される
請求項６に記載の蓄電装置。
【請求項８】
前記他方の壁部材は、厚さが薄い薄肉部を備え、
前記対向部は、前記薄肉部と接合される
請求項６または７に記載の蓄電装置。
【請求項９】
前記他方の壁部材は、前記複数の蓄電素子ユニットに向けて突出する形状を有する
請求項６または７に記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、それぞれが複数の単電池を備える複数の電池モジュールを、電池モジュール間にスペーサを介在させて積み重ねて配置した電源システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２６６０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に開示された電源システムでは、複数の電池モジュールをスペーサで固定しているが、外部からの振動または衝撃等に対して、複数の電池モジュールの耐振動性または耐衝撃性をさらに向上できる構成が望ましい。
【０００５】
本発明は、本願発明者が上記課題に新たに着目することによってなされたものであり、それぞれが複数の蓄電素子を備える複数の蓄電素子ユニットの耐振動性または耐衝撃性を向上できる蓄電装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る蓄電装置は、それぞれが複数の蓄電素子を備える複数の蓄電素子ユニットと、前記複数の蓄電素子ユニットを収容するケースと、を備え、前記ケースは、別体で構成される３以上の壁部材を備え、前記３以上の壁部材のうちの少なくとも２つの壁部材は、前記複数の蓄電素子ユニットを所定方向において挟み、かつ、前記複数の蓄電素子ユニットに前記所定方向において接触する。
【発明の効果】
【０００７】
本発明における蓄電装置によれば、それぞれが複数の蓄電素子を備える複数の蓄電素子ユニットの耐振動性または耐衝撃性を向上できる。
【図面の簡単な説明】
【０００８】

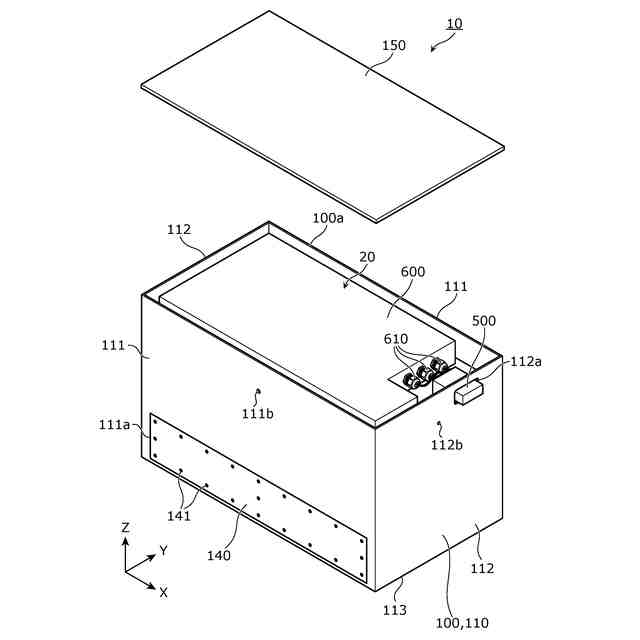

図１は、実施の形態に係る蓄電装置の外観を示す斜視図である。

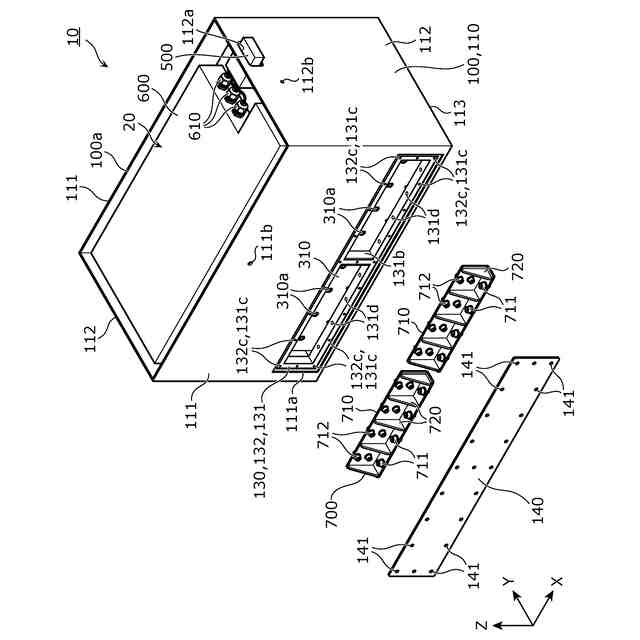

図２は、実施の形態に係る蓄電装置から蓋部材及び第一固定部材を取り外した状態を示す斜視図である。

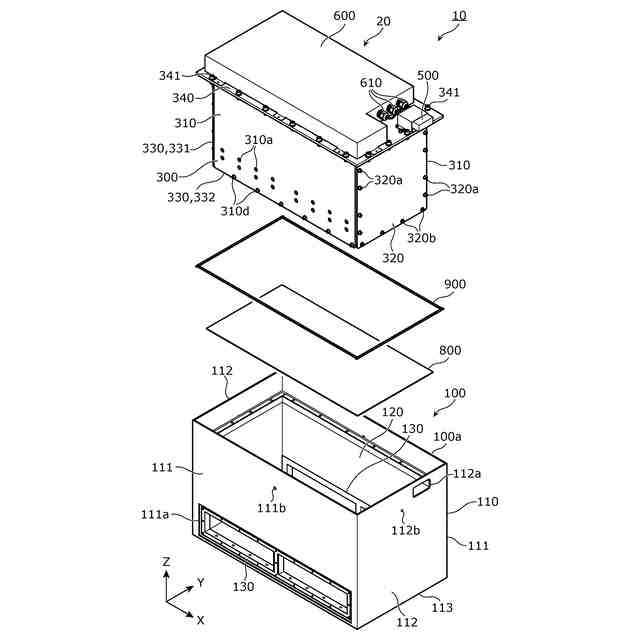

図３は、実施の形態に係る蓄電装置の外ケースの内部構成を示す斜視図である。

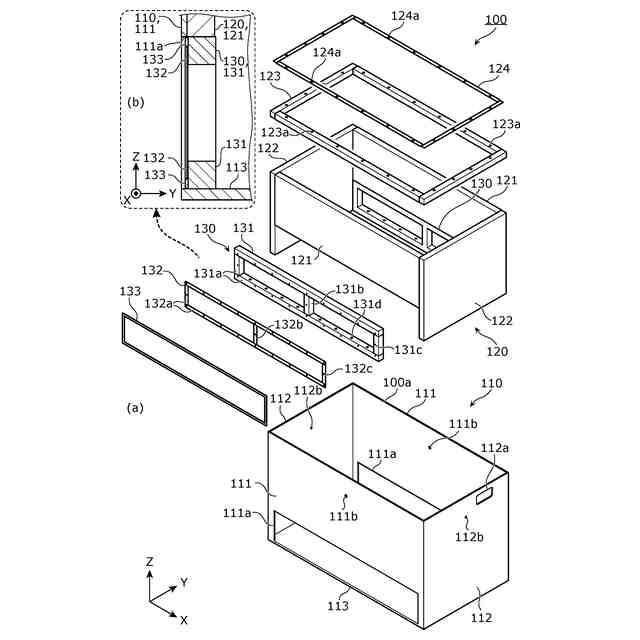

図４は、実施の形態に係る蓄電装置が備える外ケースの構成を示す分解斜視図及び断面図である。

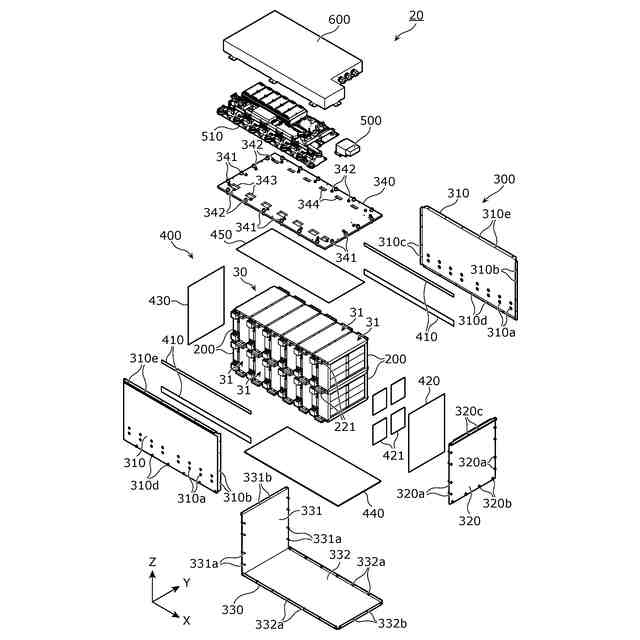

図５は、実施の形態に係る蓄電装置が備える蓄電ユニットの構成を示す分解斜視図である。

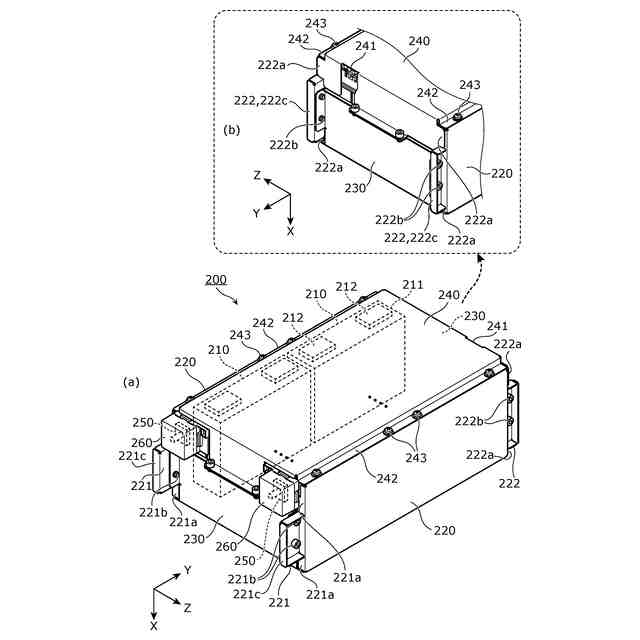

図６は、実施の形態に係る蓄電素子ユニットの構成を示す斜視図である。

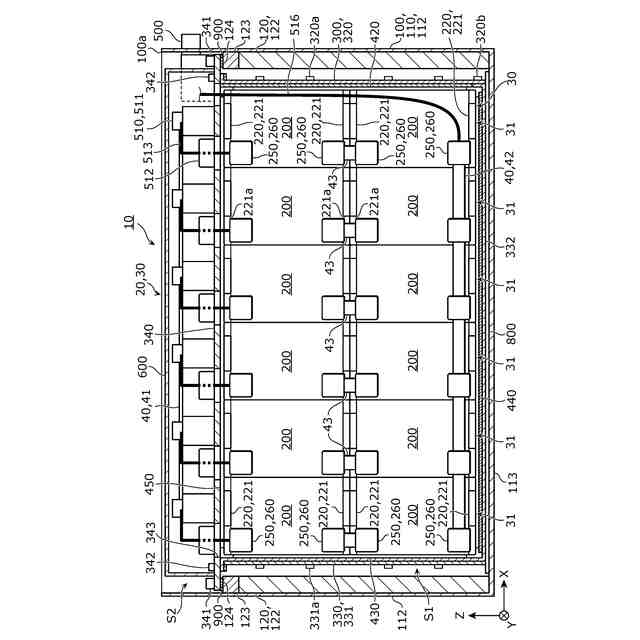

図７は、実施の形態に係る蓄電装置が備える構成要素の位置関係を示す断面図である。

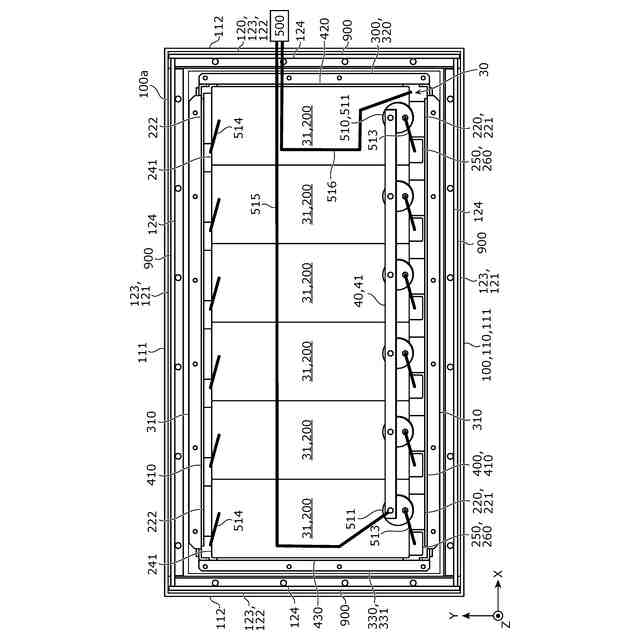

図８は、実施の形態に係る蓄電装置が備える構成要素の位置関係を示す上面図である。

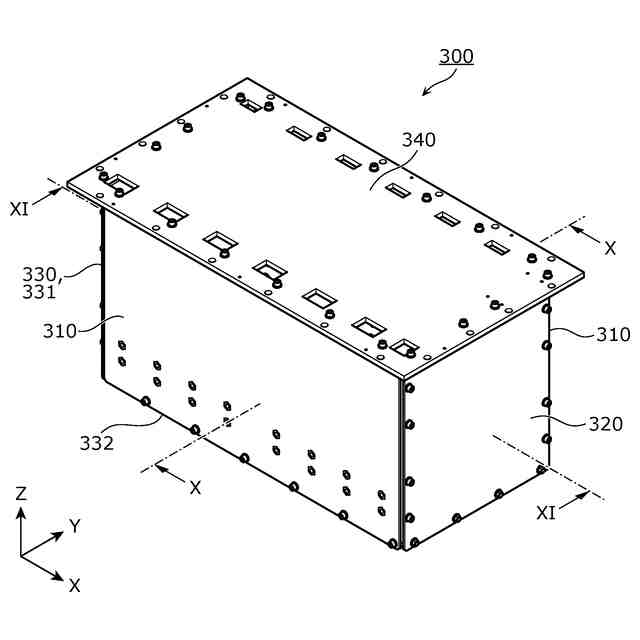

図９は、実施の形態に係る内ケースの外観を示す斜視図である。
図１０は、実施の形態に係る内ケースの構成を示す断面図である。
図１１は、実施の形態に係る内ケースの構成を示す断面図及び断面斜視図である。
図１２は、実施の形態に係る内ケースに蓄電素子ユニットが収容された状態での構成を示す断面図である。
【発明を実施するための形態】
【０００９】
（１）本発明の一態様に係る蓄電装置は、それぞれが複数の蓄電素子を備える複数の蓄電素子ユニットと、前記複数の蓄電素子ユニットを収容するケースと、を備え、前記ケースは、別体で構成される３以上の壁部材を備え、前記３以上の壁部材のうちの少なくとも２つの壁部材は、前記複数の蓄電素子ユニットを所定方向において挟み、かつ、前記複数の蓄電素子ユニットに前記所定方向において接触する。
【００１０】
これによれば、蓄電装置において、ケースが備える３以上の壁部材のうちの少なくとも２つの壁部材が、複数の蓄電素子ユニットを所定方向において挟み、かつ、複数の蓄電素子ユニットに当該所定方向において接触する。これにより、ケースの当該２つの壁部材で複数の蓄電素子ユニットを当該所定方向において挟んで保持できるため、ケース内で複数の蓄電素子ユニットが動くのを抑制できる。したがって、それぞれが複数の蓄電素子を備える複数の蓄電素子ユニットの耐振動性または耐衝撃性を向上できる。
（【００１１】以降は省略されています）
