公開番号2025099157
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215594
出願日2023-12-21
発明の名称表示装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人スズエ国際特許事務所
主分類H10K 50/842 20230101AFI20250626BHJP()
要約【課題】意匠性の劣化を抑制することができる表示装置を提供する。
【解決手段】一実施形態よれば、表示装置は、画像を表示する表示領域を有する表示パネルと、前記表示パネルと対向する内面を有するカバー部材と、前記内面に形成され、前記表示領域に重畳する樹脂層と、を備え、前記樹脂層は、第1領域と、前記第1領域に隣接し前記第1領域とは異なる屈折率を有する第2領域と、を有している。
【選択図】図3
特許請求の範囲【請求項１】
画像を表示する表示領域を有する表示パネルと、
前記表示パネルと対向する内面を有するカバー部材と、
前記内面に形成され、前記表示領域に重畳する樹脂層と、を備え、
前記樹脂層は、第１領域と、前記第１領域に隣接し前記第１領域とは異なる屈折率を有する第２領域と、を有している、表示装置。
続きを表示（約 850 文字）【請求項２】
前記樹脂層の屈折率と前記カバー部材の屈折率との差は、０．１以上である、
請求項１に記載の表示装置。
【請求項３】
前記第１領域の屈折率と前記第２領域の屈折率との差は、０．００３以上である、
請求項１に記載の表示装置。
【請求項４】
前記第１領域は、前記表示領域と重畳する、
請求項１に記載の表示装置。
【請求項５】
前記樹脂層は、芳香族ポリウレタンで形成されている、
請求項１に記載の表示装置。
【請求項６】
さらに、前記表示パネルを照明する照明装置と、
第１偏光板及び第２偏光板と、を備え、
前記表示パネルは、第１基板と、前記第１基板と対向する第２基板と、前記第１基板と前記第２基板との間に配置される液晶層と、を備え、
前記第１偏光板は、前記第１基板と前記照明装置との間に配置され、
前記第２偏光板は、前記第２基板と前記樹脂層との間に配置され、
前記樹脂層は、前記第２偏光板と対向している、
請求項１に記載の表示装置。
【請求項７】
さらに、前記樹脂層と前記第２偏光板とを接着する接着層を備える、
請求項６に記載の表示装置。
【請求項８】
前記樹脂層と前記第２偏光板との間には、空気層が介在している、
請求項６に記載の表示装置。
【請求項９】
前記表示パネルは、絶縁基板と、前記絶縁基板と対向する複数の表示素子と、前記複数の表示素子を覆う絶縁層と、を備え、
さらに、前記絶縁層と対向する偏光板を備え、
前記樹脂層は、前記偏光板と対向している、
請求項１に記載の表示装置。
【請求項１０】
さらに、前記樹脂層と前記偏光板とを接着する接着層を備える、
請求項９に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、表示装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、様々な形態の表示装置が提案されている。例えば、意匠性を向上させるために、表示領域に透過性インキで模様を印刷した表示装置が知られている。模様が形成された部分の反射率は、模様が形成されていない部分の反射率より大きい。このため、表示パネルがオフ状態の場合に模様が強調されて、模様を視認することができる。
【０００３】
しかしながら、インキの有無による段差が生じるため、上記インキの角部において光が散乱することで、表示パネルがオン状態の場合に、表示される画像に重なって模様が視認されてしまい、表示品質が低下し得る。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１００７４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、意匠性の劣化を抑制することができる表示装置を提供することにある。
【課題を解決するための手段】
【０００６】
一実施形態よれば、表示装置は、
画像を表示する表示領域を有する表示パネルと、前記表示パネルと対向する内面を有するカバー部材と、前記内面に形成され、前記表示領域に重畳する樹脂層と、を備え、前記樹脂層は、第１領域と、前記第１領域に隣接し前記第１領域とは異なる屈折率を有する第２領域と、を有している。
【０００７】
一実施形態よれば、表示装置は、
画像を表示する表示領域を有する表示パネルと、前記表示パネルと対向する内面を有するカバー部材と、前記内面に形成され、前記表示領域に重畳する樹脂層と、を備え、前記樹脂層は、第１領域と、前記第１領域に隣接し前記第１領域とは異なる屈折率を有する第２領域と、を有し、紫外線により屈折率が変化する材料で形成されている。
【図面の簡単な説明】
【０００８】

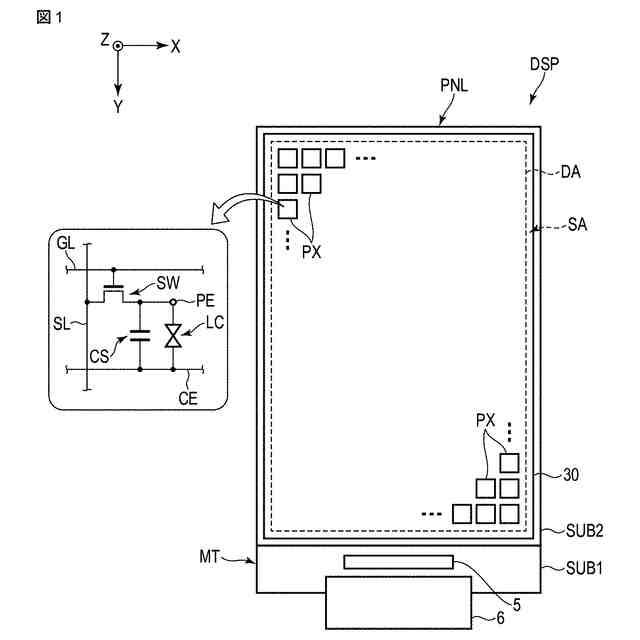

図１は、第１実施形態に係る表示装置の概略的な平面図である。

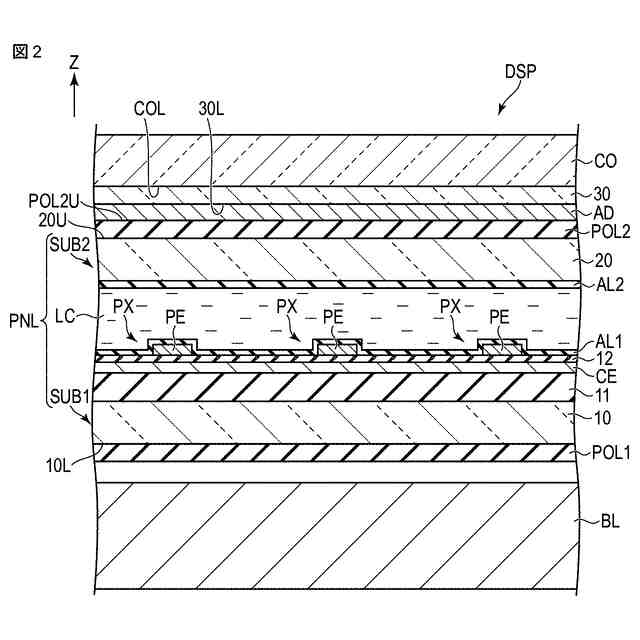

図２は、第１実施形態に係る表示装置の概略的な断面図である。

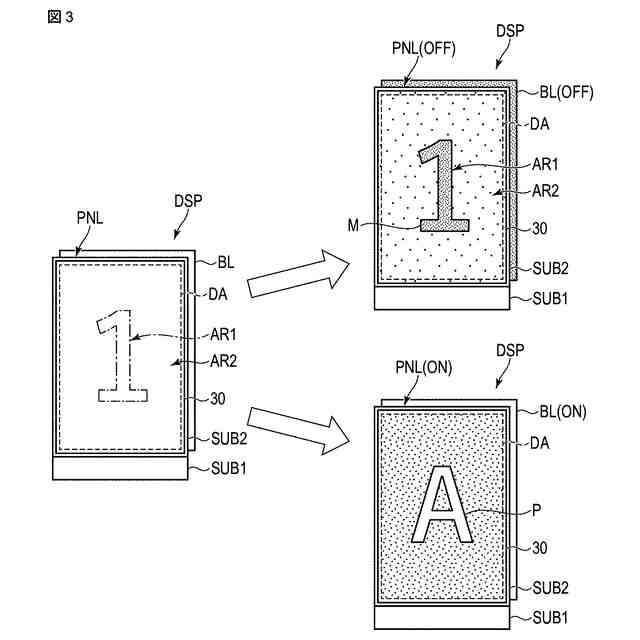

図３は、照明装置及び表示パネルがオフ又はオン状態の表示装置を示す図である。

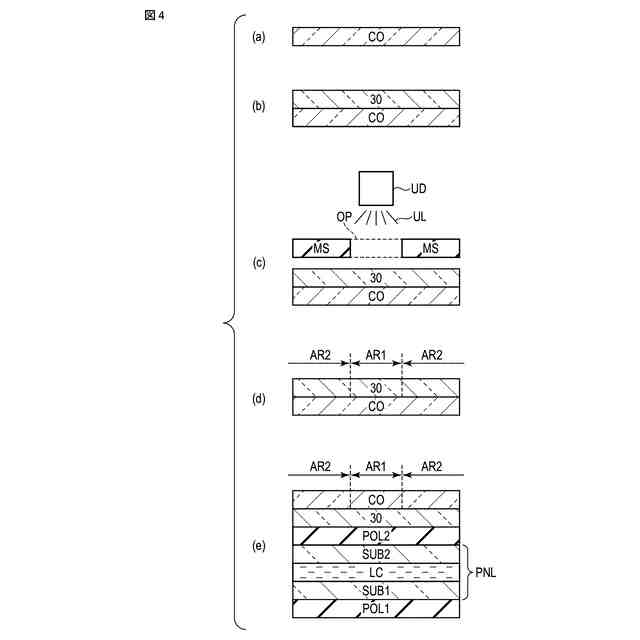

図４は、第１領域及び第２領域を形成する方法の一例を説明するための概略図である。

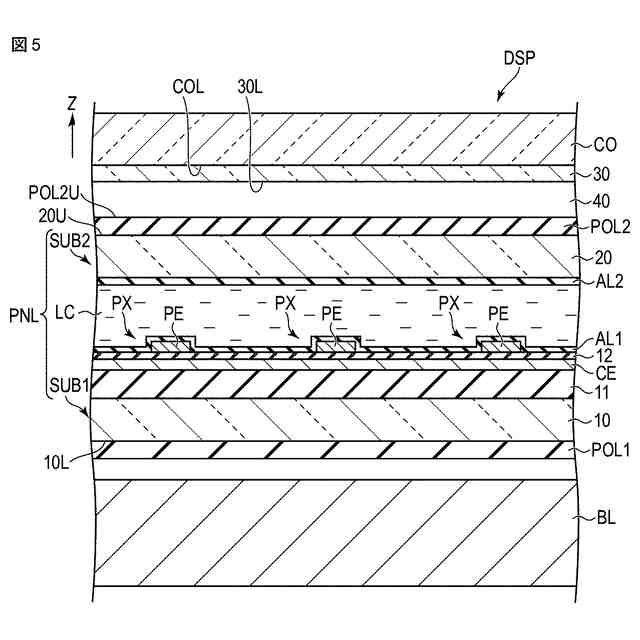

図５は、第２実施形態に係る表示装置の概略的な断面図である。

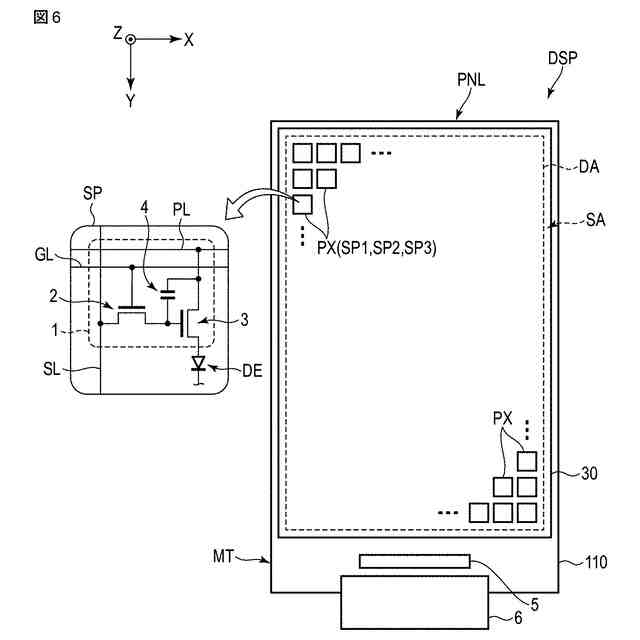

図６は、第３実施形態に係る表示装置の概略的な平面図である。

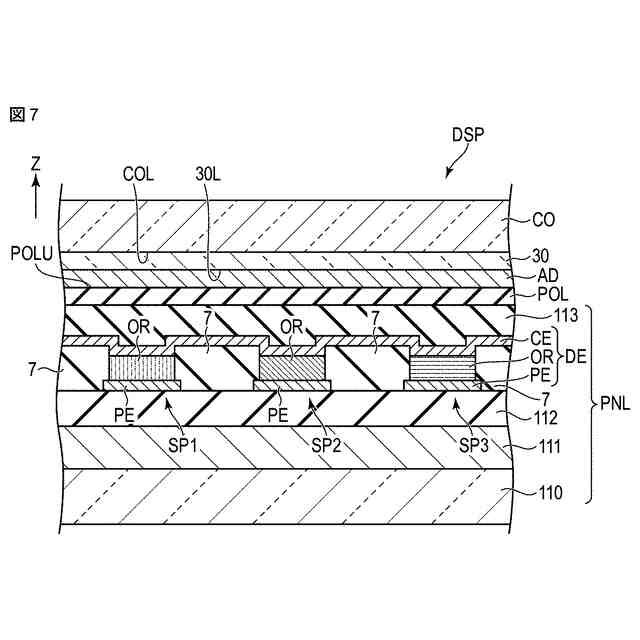

図７は、第３実施形態に係る表示装置の概略的な断面図である。

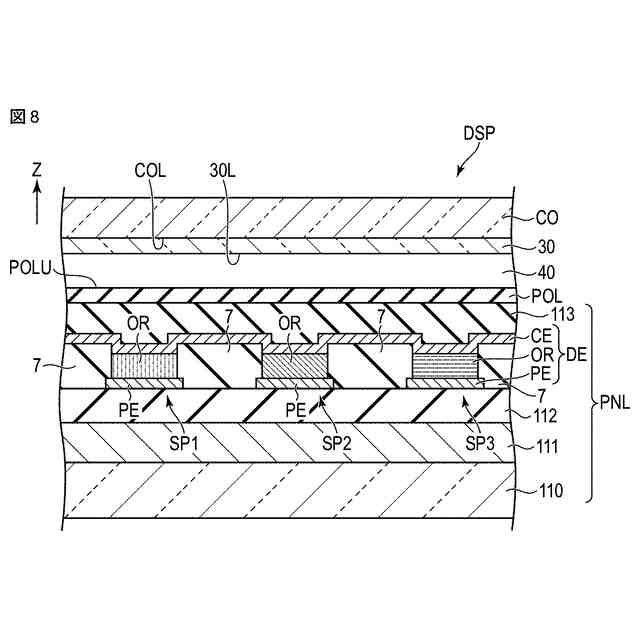

図８は、第４実施形態に係る表示装置の概略的な断面図である。
【発明を実施するための形態】
【０００９】
いくつかの実施形態について図面を参照しながら説明する。
開示はあくまで一例に過ぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は、説明をより明確にするため、実際の態様に比べて、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同一または類似した機能を発揮する構成要素には同一の参照符号を付し、重複する詳細な説明を適宜省略することがある。
【００１０】
なお、図面には、必要に応じて理解を容易にするために、互いに直交するＸ軸、Ｙ軸及びＺ軸を記載する。Ｘ軸に沿った方向を第１方向Ｘと称し、Ｙ軸に沿った方向を第２方向Ｙと称し、Ｚ軸に沿った方向を第３方向Ｚと称する。第３方向Ｚと平行に各種要素を見ることを平面視という。
（【００１１】以降は省略されています）
