公開番号2025099160
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215598
出願日2023-12-21
発明の名称磁気ディスク装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人スズエ国際特許事務所
主分類G06F 8/65 20180101AFI20250626BHJP(計算;計数)
要約【課題】ファームウェアを正常な状態に維持し、信頼性の高い磁気ディスク装置を提供する。
【解決手段】ファームウェアが格納されているファームウェア領域と、第1暗号鍵が格納されている暗号鍵領域と、を有する不揮発性メモリと、前記暗号鍵領域から前記第1暗号鍵をリードし、前記暗号鍵領域に第2暗号鍵を含む情報をプログラムした場合に、前記ファームウェアの更新を可能にするコントローラと、を備えている、磁気ディスク装置。
【選択図】図2
特許請求の範囲【請求項１】
ファームウェアが格納されているファームウェア領域と、第１暗号鍵が格納されている暗号鍵領域と、を有する不揮発性メモリと、
前記暗号鍵領域から前記第１暗号鍵をリードし、前記暗号鍵領域に第２暗号鍵を含む情報をプログラムした場合に、前記ファームウェアの更新を可能にするコントローラと、を備えている、
磁気ディスク装置。
続きを表示（約 840 文字）【請求項２】
前記コントローラは、制御回路基板に構成され、
前記第１暗号鍵は、前記制御回路基板のシリアルナンバーである、
請求項１に記載の磁気ディスク装置。
【請求項３】
前記コントローラは、前記第１暗号鍵を前記第１暗号鍵と異なる前記第２暗号鍵に変更する、
請求項１に記載の磁気ディスク装置。
【請求項４】
前記コントローラは、前記ファームウェアの更新時期の情報を前記第２暗号鍵に関連付けた暗号鍵情報を生成する、
請求項１に記載の磁気ディスク装置。
【請求項５】
ユーザに操作されるホストと、
第１ファームウェア及び第２ファームウェアが格納されているファームウェア領域を有する不揮発性メモリと、
任意の期間ごとに第１ファームウェア及び第２ファームウェアが正常であるか否かを判断し、前記第１ファームウェア及び前記第２ファームウェアのうち少なくとも一方が正常でないと判断した場合、前記ホストを介してユーザに前記第１ファームウェア及び前記第２ファームウェアが正常であるか否かに関する情報を通知するコントローラと、を備えている、
磁気ディスク装置。
【請求項６】
前記コントローラは、
任意の期間ごとに前記第１ファームウェア及び前記第２ファームウェアに対してＥＣＣによるエラー訂正及び破損の有無の検出を実施し、
エラー訂正が可能である場合、又は、破損が無い場合を正常と判断し、
エラー訂正か可能でなく、破損が有る場合を正常でないと判断する、
請求項５に記載の磁気ディスク装置。
【請求項７】
前記コントローラは、前記第１ファームウェアが正常であり、前記第２ファームウェアが正常でないと判断した場合、前記第１ファームウェアを前記第２ファームウェアにコピーする、
請求項５に記載の磁気ディスク装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、磁気ディスク装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
磁気ディスク装置において、ファームウェアの更新（書き換え）は、メインコントローラを構成するＳｏＣ（System-on-a-Chip）と、ファームウェアを格納する不揮発性メモリとの間でのプロトコル通信によって実施される。従来、磁気ディスク装置は、ファームウェアの更新（書き換え）に対する保護機能を備えていない。そのため、外部から意図しないファームウェアの更新が行われる場合がある。
また、従来ではファームウェアが破損した場合に、任意間隔でファームウェアの破損を検知し、修復する機能を備えていない。破損や意図しない更新によってファームウェアが正常な状態でない場合、磁気ディスク装置が起動しないことがある。磁気ディスク装置が起動しない状態に陥った場合、状態を解析することも困難となる。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１１９４４号公報
特開２００４－５４６１６号公報
特開２００９－００９２３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本実施形態は、ファームウェアを正常な状態に維持し、信頼性の高い磁気ディスク装置を提供する。
【課題を解決するための手段】
【０００５】
一実施形態に係る磁気ディスク装置は、ファームウェアが格納されているファームウェア領域と、第１暗号鍵が格納されている暗号鍵領域と、を有する不揮発性メモリと、前記暗号鍵領域から前記第１暗号鍵をリードし、前記暗号鍵領域に第２暗号鍵をプログラムした場合に、前記ファームウェアの更新を可能にするコントローラと、を備えている。
【０００６】
また、一実施形態に係る磁気ディスク装置は、ユーザに操作されるホストと、第１ファームウェア及び第２ファームウェアが格納されているファームウェア領域を有する不揮発性メモリと、任意の期間ごとに第１ファームウェア及び第２ファームウェアが正常であるか否かを判断し、前記第１ファームウェア及び前記第２ファームウェアのうち少なくとも一方が正常でないと判断した場合、前記ホストを介してユーザに前記第１ファームウェア及び前記第２ファームウェアが正常であるか否かに関する情報を通知するコントローラと、を備えている。
【図面の簡単な説明】
【０００７】
図１は、一実施形態に係る磁気ディスク装置の構成を示すブロック図である。

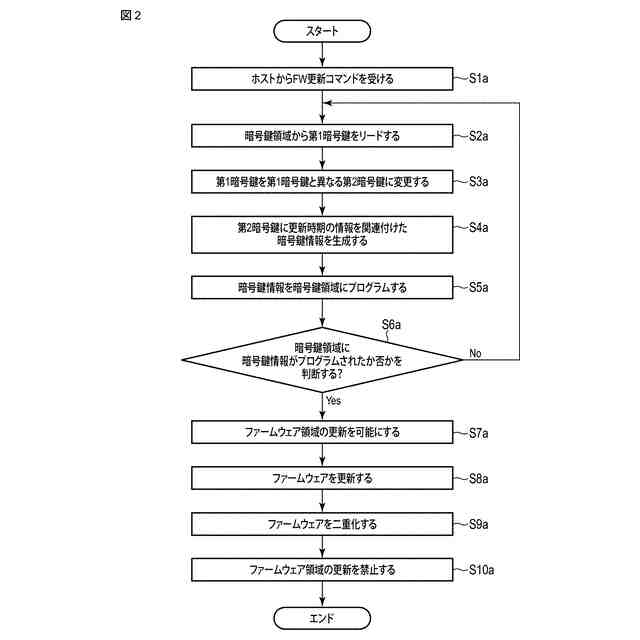

図２は、ファームウェアを更新する際の手順を示すフローチャートである。

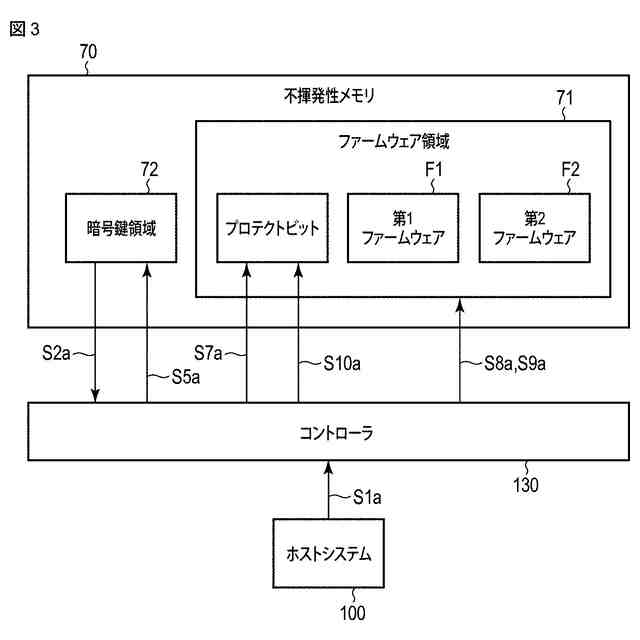

図３は、ファームウェアの更新について説明するためのブロック図である。

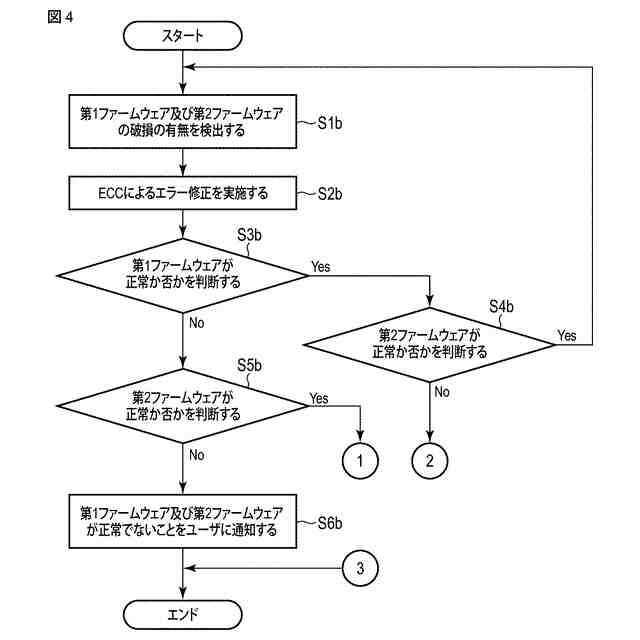

図４は、ファームウェアの状態を検出し、修復する処理の手順の一例を示すフローチャートである。

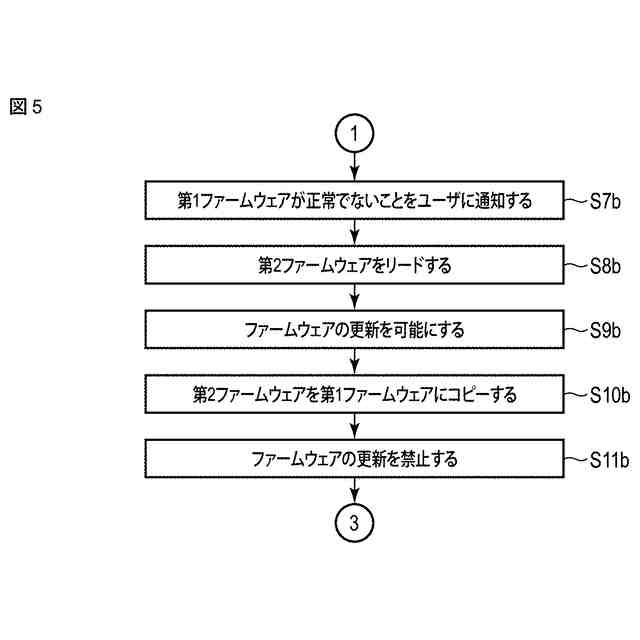

図５は、図４に続く、ファームウェアの状態を検出し、修復する処理の手順の一例を示すフローチャートである。

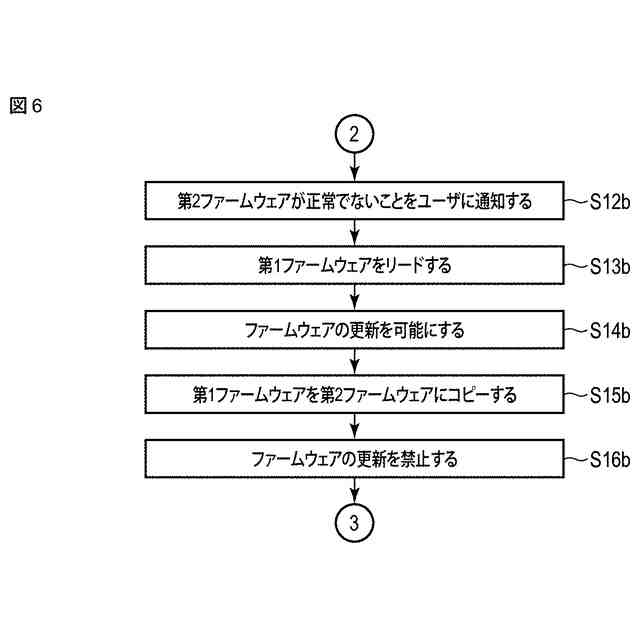

図６は、図４に続く、図４に続く、ファームウェアの状態を検出し、修復する処理の手順の一例を示すフローチャートである。

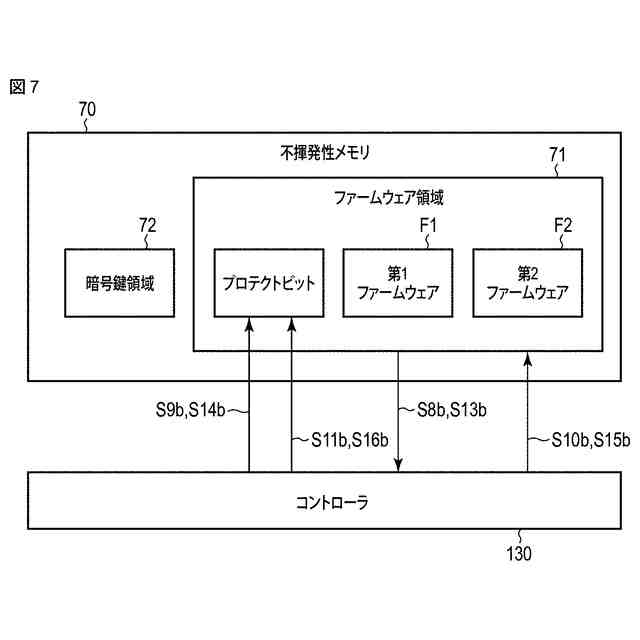

図７は、第１ファームウェア又は第２ファームウェアのうちの一方が正常であり、他方が正常でない場合におけるファームウェアの修復について説明するためのブロック図である。
【発明を実施するための形態】
【０００８】
以下に、本発明の実施の形態について、図面を参照しつつ説明する。なお、開示はあくまで一例にすぎず、当業者において、発明の趣旨を保っての適宣変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面や説明をより明確にするため、実際の様態に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宣省略することがある。
以下、図面を参照しながら一実施形態に係る磁気ディスク装置について詳細に説明する。
【０００９】
まず、磁気ディスク装置１の構成について説明する。
図１は、磁気ディスク装置１の構成を示すブロック図である。
図１に示すように、磁気ディスク装置１は、矩形状の筐体１０と、筐体１０内に配置された記憶媒体としての磁気ディスク１１と、磁気ディスク１１を支持及び回転するスピンドルモータ（ＳＰＭ）１２と、磁気ディスク１１にデータのライトするライトヘッド１３Ｗ及び磁気ディスク１１からデータをリードするリードヘッド１３Ｒを有する磁気ヘッド１３と、を備えている。
【００１０】
磁気ディスク装置１は、磁気ヘッド１３を磁気ディスク１１上の任意のトラック上に移動するとともに位置決めするヘッドアクチュエータ１４を備えている。ヘッドアクチュエータ１４は、磁気ヘッド１３を移動可能に支持するキャリッジアッセンブリ１５と、キャリッジアッセンブリ１５を回動させるボイスコイルモータ（ＶＣＭ）１６と、を含んでいる。
（【００１１】以降は省略されています）
