公開番号2025122933
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018692
出願日2024-02-09
発明の名称はしごの固定金具
出願人株式会社東芝
代理人弁理士法人サトー
主分類E06C 7/00 20060101AFI20250815BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】単独で上端側および下端側の位置のずれを抑制でき、移動はしごを安全に利用することができるはしごの固定金具を提供する。
【解決手段】実施形態によるはしごの固定金具1は、移動はしご2の側面に対向するように配置され、移動はしご2の側方への移動を抑える側面抑え部10と、移動はしご2の前面に対向するように配置され、移動はしご2の前方への移動を抑える前面抑え部11とを備える。
【選択図】図1
特許請求の範囲【請求項１】
移動はしごの側面に対向するように配置され、前記移動はしごの側方への移動を抑える側面抑え部と、
前記移動はしごの前面に対向するように配置され、前記移動はしごの前方への移動を抑える前面抑え部と、
を備えるはしごの固定金具。
続きを表示（約 1,000 文字）【請求項２】
前記側面抑え部および前面抑え部は、前記移動はしごを立て掛けることによって前記移動はしごの側面および前面に対向する位置に移動する請求項１記載のはしごの固定金具。
【請求項３】
前記移動はしごを立て掛けることによって後方に移動し、前記移動はしごを外すことによって前方に移動する可動部材を備え、
前記側面抑え部は、前記可動部材の端部に設けられていて、前記可動部材が後方に移動することに伴って回動して前記移動はしごの側面に対向する位置に配置され、
前記前面抑え部は、前記側面抑え部の先端に設けられていて、前記側面抑え部が前記移動はしごの側面に対向する位置に移動することに伴って、前記移動はしごの前面に対向する位置に配置される請求項２記載のはしごの固定金具。
【請求項４】
前記回動部材および前記側面抑え部は、ばね丁番によって連結されており、ばね丁番の一方の羽に前記可動部材が固定され、他方の羽に前記側面抑え部が固定されており、
前記側面抑え部は、前記可動部材の後方への移動に伴ってばね丁番が閉鎖することにより回動して、前記移動部材の側面に対向する位置に移動する請求項３記載のはしごの固定金具。
【請求項５】
前記側面抑え部は、軸部材を中心に回動する板状に形成されていて、前記可動部材が後方に移動する際に前記軸部材よりも後方側に接触することによって回動して、前記移動はしごの側面に対向する位置に移動する請求項３記載のはしごの固定金具。
【請求項６】
前記可動部材に前方への力を加える可動ばねを備え、
前記側面抑え部は、前記可動部材が前記可動ばねによって最も前方に押された状態では、前記移動はしごの側面に対向しない位置に配置される請求項４または５記載のはしごの固定金具。
【請求項７】
前記前面抑え部は、傾斜して設けられている請求項１記載のはしごの固定金具。
【請求項８】
前記前面抑え部は、複数設けられている請求項１記載のはしごの固定金具。
【請求項９】
複数の前記前面抑え部は、異なる長さのものを含んでいる請求項８記載のはしごの固定金具。
【請求項１０】
壁面または単管パイプに取り付けるための取り付け構造を有する固定部材を備える請求項１記載のはしごの固定金具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、はしごの固定金具に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
移動させることが可能な移動はしごは、例えば壁などに立掛けた状態で昇降に利用される。このような移動はしごは、安全に利用するために立て掛けた状態から位置がずれないようにする必要があり、例えば特許文献１では上端側を固定することが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２０７２０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
さて、移動はしごをより安全に利用するためには、移動はしごの上端側および下端側の双方で位置がずれないようになっていることが必要になる。そのため、従来では、上端側が固定金具で固定された状態であっても、下端側がずれないように例えばロープなどによって固縛して使用している。
【０００５】
しかしながら、ロープによる固縛は作業者のスキルによって固縛の信頼性に大きな差が発生することがある。また、移動はしごの下端側にロープを繋げる構造物がなければ固縛すること自体が困難となり、移動はしごを支える補助者が必要になる。
【０００６】
本開示は、上記した事情に鑑みてなされたものであり、その目的は、単独で上端側および下端側の位置のずれを抑制でき、移動はしごを安全に利用することができるはしごの固定金具を提供することにある。
【課題を解決するための手段】
【０００７】
本開示の一態様によるはしごの固定金具は、移動はしごの側面に対向するように配置され、移動はしごの側方への移動を抑える側面抑え部と、移動はしごの前面に対向するように配置され、移動はしごの前方への移動を抑える前面抑え部と、を備える。
【図面の簡単な説明】
【０００８】

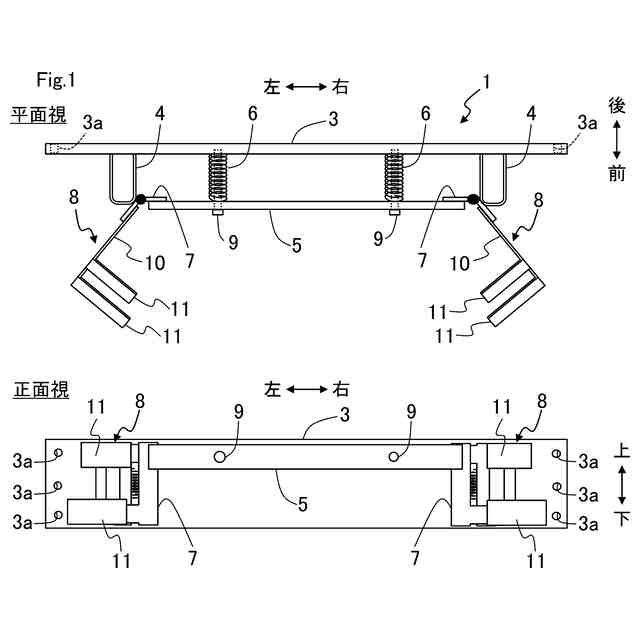

実施形態によるはしごの固定金具の構成例を模式的に示す図

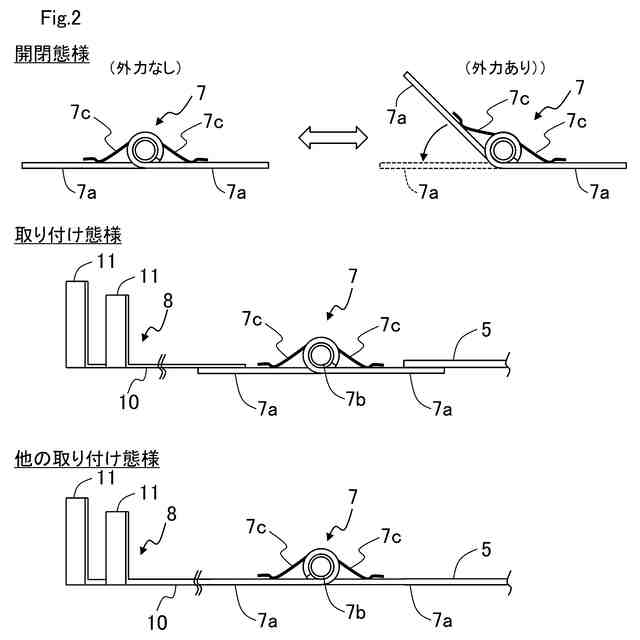

ばね丁番と可動部材および抑え金物との取り付け態様を模式的に示す図
抑え金物の構成を模式的に示す図

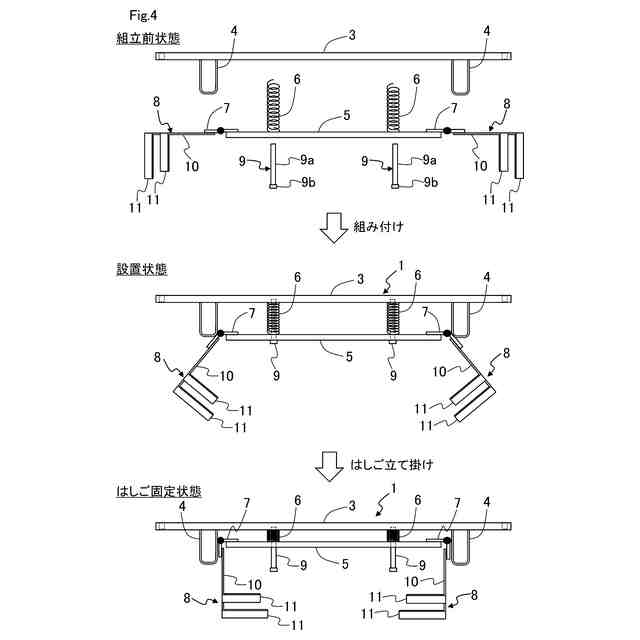

固定金具の動作を模式的に示す図

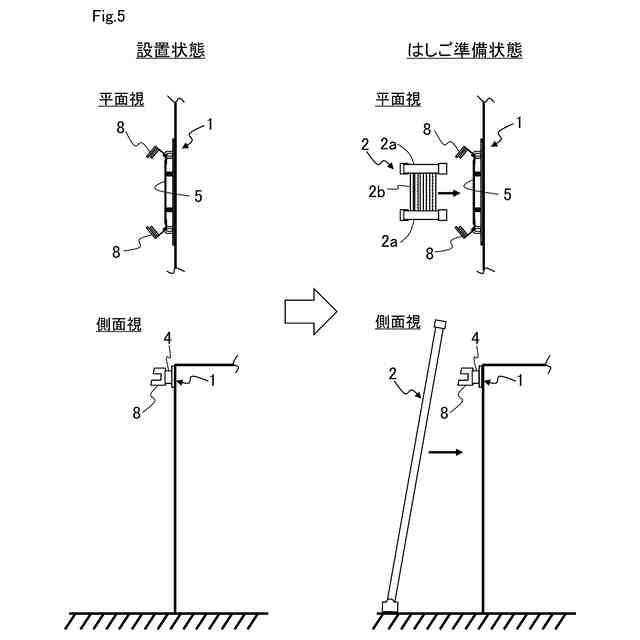

移動はしごを立て掛けたときの動作態様を説明する図その１

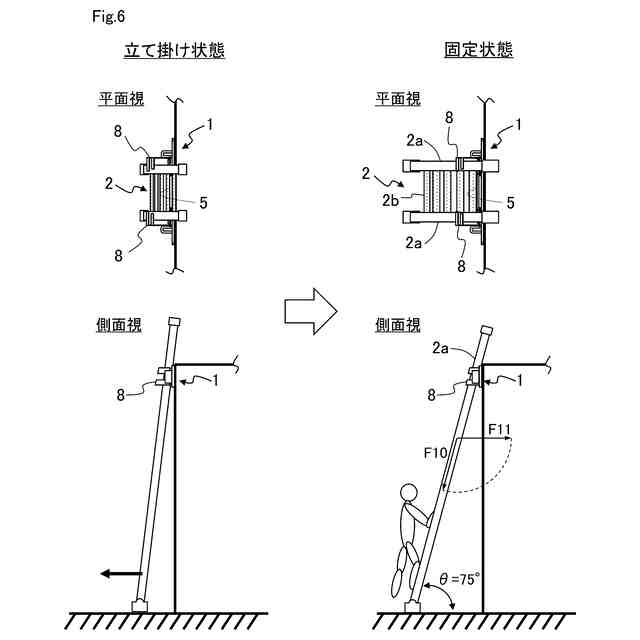

移動はしごを立て掛けたときの動作態様を説明する図その２

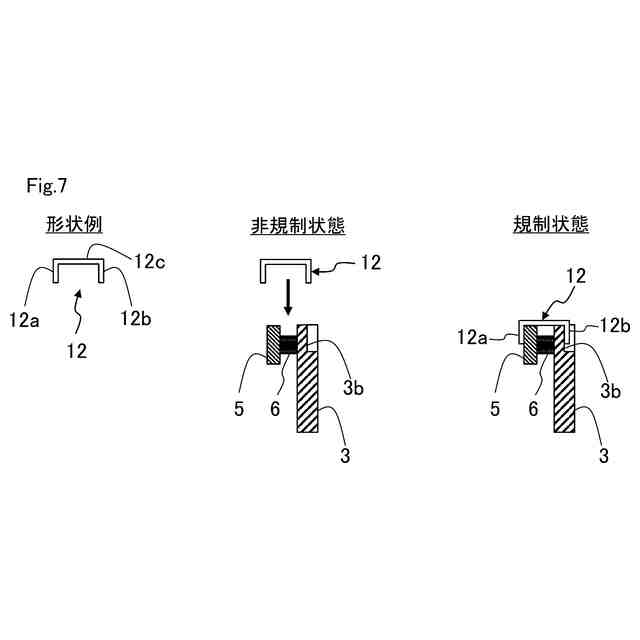

規制部材の構成の一例と設置態様例とを模式的に示す図

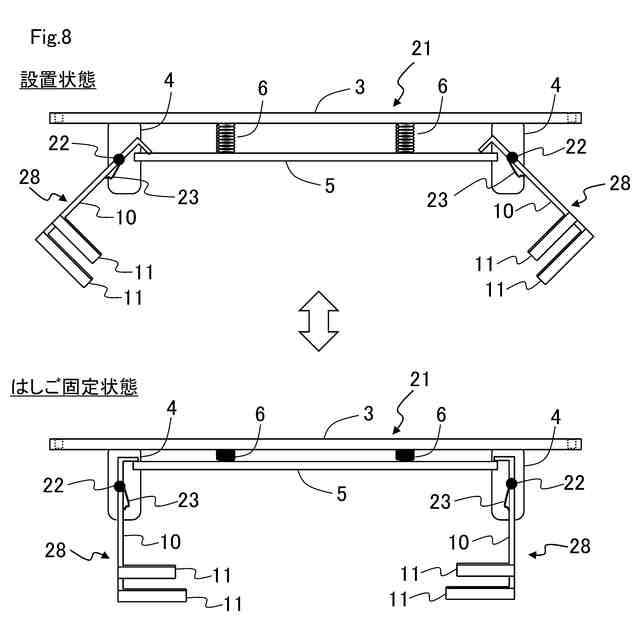

固定金具の他の構成例を模式的に示す図
【発明を実施するための形態】
【０００９】
以下、図１の平面視における図示下側への向きを前方向、図示上側への向きを後方向、図示右側への向きを右方向、図示左側への向きを左方向とし、図１の正面視における図示上側への向きを上方向、図示下側への向きを下方向として説明する。
【００１０】
図１に示すように、はしごの固定金具１（以下、単に固定金具１と称する）は、移動はしご２（図５参照）を固定するものであり、壁面や単管パイプなどに固定するための固定部材３、固定部材３の前面に左右一対で設けられている突出部４、移動はしご２によって前後方向に移動可能な可動部材５、可動部材５と固定部材３との間を繋ぐ可動ばね６、可動部材５の左右端部にそれぞれ取り付けられているばね丁番７、ばね丁番７の他端側にそれぞれ取り付けられている抑え金物８を備えている。なお、各部材の材質は特には限定しないが、可動部材５や抑え金物８は例えばアルミ材やステンレス材などを用いることで軽量化を図ることができる。
（【００１１】以降は省略されています）
