公開番号2025119375
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014246
出願日2024-02-01
発明の名称磁気ヘッド、及び、磁気記録装置
出願人株式会社東芝
代理人弁理士法人iX
主分類G11B 5/31 20060101AFI20250806BHJP(情報記憶)
要約【課題】安定した特性を得ることができる磁気ヘッド、及び、磁気記録装置を提供する。
【解決手段】実施形態によれば、磁気ヘッドは、媒体対向面を含む再生部を含む。前記再生部は、第1～第4シールド、第1～第3端子を含む。第1磁性部材は、第1シールドと第2シールドとの間、及び、第3シールドと第4シールドとの間に設けられる。第3シールドは、第1端及び第1他端を含む第1辺を含む。第4シールドは、第2端及び第2他端を含む第2辺を含む。第1辺及び第2辺は、傾斜する。
【選択図】図1

特許請求の範囲【請求項１】
媒体対向面を含む再生部を備え、
前記再生部は、
第１シールドと、
第２シールドであって、前記第１シールドから前記第２シールドへの方向は、前記媒体対向面に沿う第１方向に沿う、前記第２シールドと、
第３シールドと、
第４シールドであって、前記第３シールドから前記第４シールドへの第２方向は、前記媒体対向面に沿い、前記第１方向と交差した、前記第４シールドと、
前記第１シールドと前記第２シールドとの間、及び、前記第３シールドと前記第４シールドとの間に設けられた第１磁性部材と、
前記第３シールドと電気的に接続された第１端子と、
前記第４シールドと電気的に接続された第２端子と、
前記第１磁性部材と電気的に接続された第３端子と、
を含み、
前記第３シールドは、第１端及び第１他端を含む第１辺を含み、
前記第４シールドは、第２端及び第２他端を含む第２辺を含み、
前記第１端の、前記媒体対向面と交差する第３方向における位置は、前記媒体対向面の前記第３方向における位置と、前記第１他端の前記第３方向における位置と、の間にあり、
前記第２端の前記第３方向における位置は、前記媒体対向面の前記第３方向における前記位置と、前記第２他端の前記第３方向における位置と、の間にあり、
前記第１端の前記第２方向における位置は、前記第１他端の前記第２方向における位置と、前記第２他端の前記第２方向における位置と、の間にあり、
前記第１端と前記第２端との間の前記第２方向に沿う第１距離は、前記第１他端と前記第２他端との間の前記第２方向に沿う第２距離と異なる、磁気ヘッド。
続きを表示（約 2,400 文字）【請求項２】
前記第３シールドの第３磁化は、前記第２方向に沿う成分を含み、
前記第４シールドの第４磁化は、前記第２方向に沿う前記成分を含む、請求項１に記載の磁気ヘッド。
【請求項３】
前記第３シールドは、第３端及び第３他端を含む第３辺をさらに含み、
前記第４シールドは、第４端及び第４他端を含む第４辺をさらに含み、
前記第３端の前記第３方向における位置は、前記媒体対向面の前記第３方向における位置と、前記第３他端の前記第３方向における位置と、の間にあり、
前記第４端の前記第３方向における位置は、前記媒体対向面の前記第３方向における前記位置と、前記第４他端の前記第３方向における位置と、の間にあり、
前記第３端と前記第４端との間の第３距離は、前記第３他端と前記第４他端との間の第４距離と異なる、請求項１に記載の磁気ヘッド。
【請求項４】
前記再生部は、
前記第３シールドと前記第１磁性部材との間に設けられた第１非磁性層と、
前記第１磁性部材と前記第４シールドとの間に設けられた第２非磁性層と、
をさらに含む、請求項１に記載の磁気ヘッド。
【請求項５】
媒体対向面を含む再生部を備え、
前記再生部は、
第１シールドと、
第２シールドであって、前記第１シールドから前記第２シールドへの方向は、前記媒体対向面に沿う第１方向に沿う、前記第２シールドと、
第３シールドと、
第４シールドであって、前記第３シールドから前記第４シールドへの第２方向は、前記媒体対向面に沿い、前記第１方向と交差した、前記第４シールドと、
前記第１シールドと前記第２シールドとの間、及び、前記第３シールドと前記第４シールドとの間に設けられた第１磁性部材と、
前記第１シールド及び前記第２シールドの一方と、前記第３シールドと、の間に設けられた第１磁性層であって、前記第１磁性層の第１磁性層磁化は、前記媒体対向面と交差する第３方向に沿う成分を含む、前記第１磁性層と、
前記第１シールド及び前記第２シールドの前記一方と、前記第４シールドと、の間に設けられた第２磁性層であって、前記第２磁性層の第２磁性層磁化は、前記第３方向と逆の第４方向に沿う成分を含む、前記第２磁性層と、
前記第３シールドと電気的に接続された第１端子と、
前記第４シールドと電気的に接続された第２端子と、
前記第１磁性部材と電気的に接続された第３端子と、
を含む、磁気ヘッド。
【請求項６】
前記再生部は、
ＩｒＭｎを含む第１他磁性層と、
ＩｒＭｎを含む第２他磁性層と、
をさらに含み、
前記第１他磁性層は、前記第１シールドと前記第３シールドとの間に設けられ、
前記第２他磁性層は、前記第１シールドと前記第４シールドとの間に設けられた、請求項５に記載の磁気ヘッド。
【請求項７】
媒体対向面を含む再生部を備え、
前記再生部は、
第１シールドと、
第２シールドであって、前記第１シールドから前記第２シールドへの方向は、前記媒体対向面に沿う第１方向に沿う、前記第２シールドと、
第３シールドと、
第４シールドであって、前記第３シールドから前記第４シールドへの第２方向は、前記媒体対向面に沿い、前記第１方向と交差した、前記第４シールドと、
前記第１シールドと前記第２シールドとの間、及び、前記第３シールドと前記第４シールドとの間に設けられた第１磁性部材と、
前記第３シールドと電気的に接続された第１端子と、
前記第４シールドと電気的に接続された第２端子と、
前記第１磁性部材と電気的に接続された第３端子と、
を含み、
前記第３シールドの第３磁化は、前記媒体対向面と交差する第３方向の成分を含み、
前記第４シールドの第４磁化は、前記第３方向と逆向きの第４方向の成分を含む、磁気ヘッド。
【請求項８】
請求項１～７のいずれか１つに記載の磁気ヘッドと、
前記磁気ヘッドと対向する磁気記録媒体と、
第１回路と、
第２回路と、
を備え、
前記第１回路は、前記第１端子と前記第２端子との間に電流を供給するように構成され、
前記第２回路は、前記第１端子及び前記第２端子の一方と、前記第３端子と、の間の電圧を検出するように構成され、
前記電圧は、前記磁気記録媒体に記録された磁化状態に応じて変化するように構成された、磁気記録装置。
【請求項９】
前記第２回路は、
第１入力部及び第１他入力部を含む第１差動回路と、
第２入力部及び第２他入力部を含む第２差動回路と、
を含み、
前記第１入力部は、前記第１端子と電気的に接続され、
前記第１他入力部は、前記第３端子と電気的に接続され、
前記第２入力部は、前記第２端子と電気的に接続され、
前記第２他入力部は、前記第３端子と電気的に接続された、請求項８に記載の磁気記録装置。
【請求項１０】
前記第１差動回路は、第１出力部をさらに含み、
前記第２差動回路は、第２出力部をさらに含み、
前記第２回路は、第３入力部及び第３他入力部を含む第３差動回路をさらに含み、
前記第３入力部は、前記第１出力部及び前記第２出力部の一方と電気的に接続され、
前記第３他入力部は、前記第１出力部及び前記第２出力部の他方と電気的に接続される、請求項９に記載の磁気記録装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、磁気ヘッド、及び、磁気記録装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
磁気センサを含む磁気ヘッドを用いて、ＨＤＤ（Hard Disk Drive）などの磁気記録媒体に記録された情報が再生される。磁気ヘッドにおいて、安定した特性が望まれる。
【先行技術文献】
【特許文献】
【０００３】
米国特許第７５７６９４８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の実施形態は、安定した特性を得ることができる磁気ヘッド、及び、磁気記録装置を提供する。
【課題を解決するための手段】
【０００５】
実施形態によれば、磁気ヘッドは、媒体対向面を含む再生部を含む。前記再生部は、第１シールド、第２シールド、第３シールド、第４シールド、第１磁性部材、第１端子、第２端子及び第３端子を含む。前記第１シールドから前記第２シールドへの方向は、前記媒体対向面に沿う第１方向に沿う。前記第３シールドから前記第４シールドへの第２方向は、前記媒体対向面に沿い、前記第１方向と交差する。前記第１磁性部材は、前記第１シールドと前記第２シールドとの間、及び、前記第３シールドと前記第４シールドとの間に設けられる。前記第１端子は、前記第３シールドと電気的に接続される。前記第２端子は、前記第４シールドと電気的に接続される。前記第３端子は、前記第１磁性部材と電気的に接続される。前記第３シールドは、第１端及び第１他端を含む第１辺を含む。前記第４シールドは、第２端及び第２他端を含む第２辺を含む。前記第１端の、前記媒体対向面と交差する第３方向における位置は、前記媒体対向面の前記第３方向における位置と、前記第１他端の前記第３方向における位置と、の間にある。前記第２端の前記第３方向における位置は、前記媒体対向面の前記第３方向における前記位置と、前記第２他端の前記第３方向における位置と、の間にある。前記第１端の前記第２方向における位置は、前記第１他端の前記第２方向における位置と、前記第２他端の前記第２方向における位置と、の間にある。前記第１端と前記第２端との間の前記第２方向に沿う第１距離は、前記第１他端と前記第２他端との間の前記第２方向に沿う第２距離と異なる。
【図面の簡単な説明】
【０００６】
図１は、第１実施形態に係る磁気ヘッドを例示する模式図である。
図２は、第１実施形態に係る磁気ヘッドを例示する模式図である。
図３は、第１実施形態に係る磁気ヘッドを例示する模式図である。

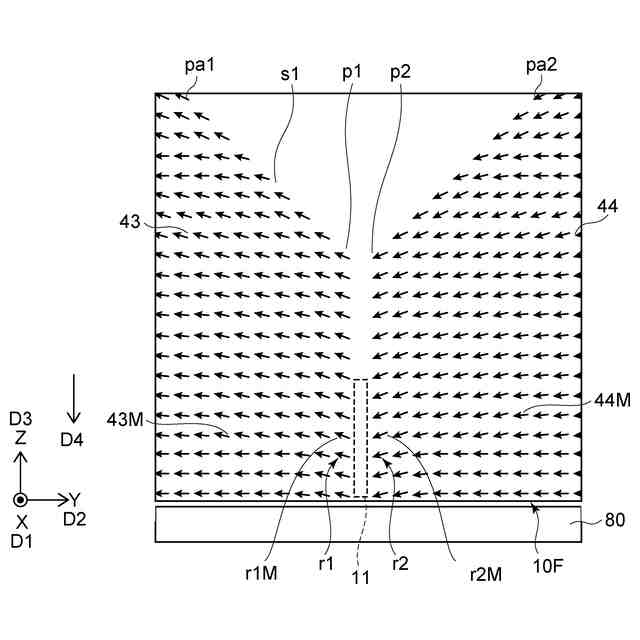

図４は、第１実施形態に係る磁気ヘッドの特性を例示する模式図である。
図５は、第１実施形態に係る磁気ヘッドを例示する模式図である。

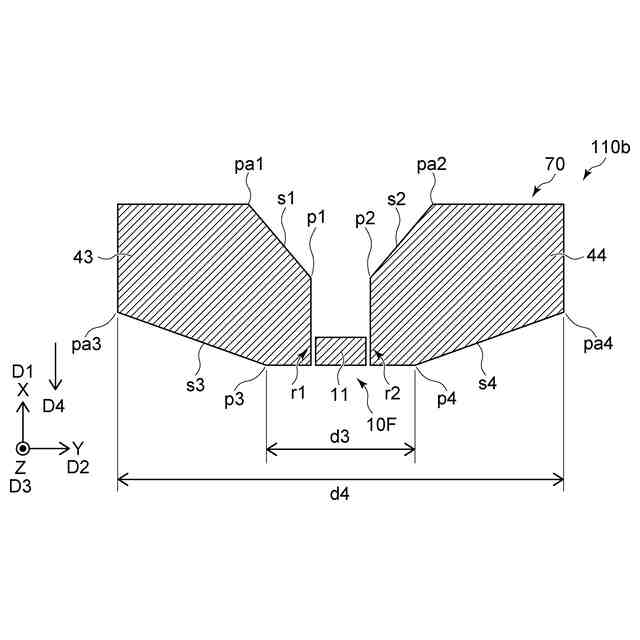

図６は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

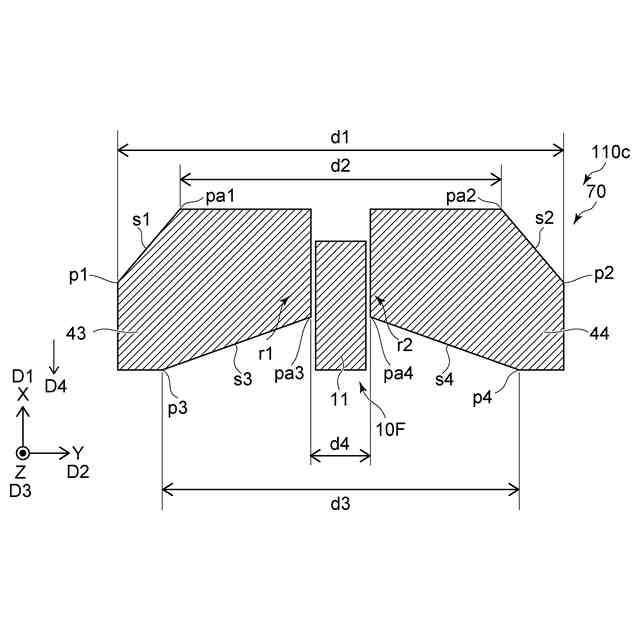

図７は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

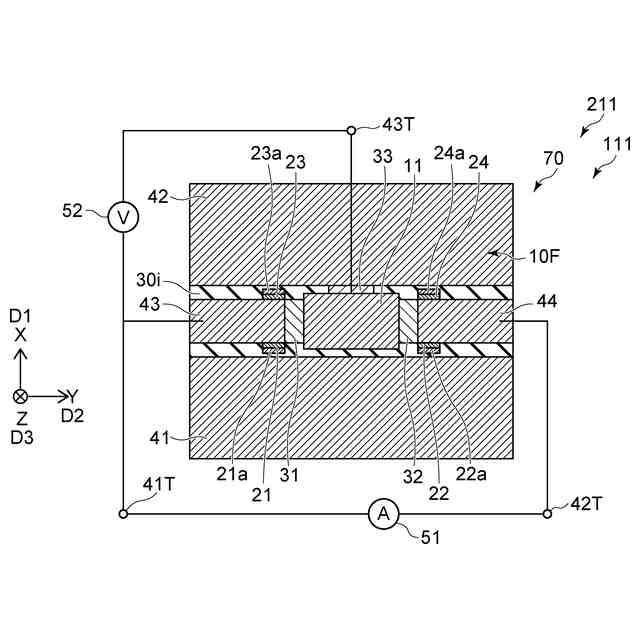

図８は、第２実施形態に係る磁気ヘッドを例示する模式図である。

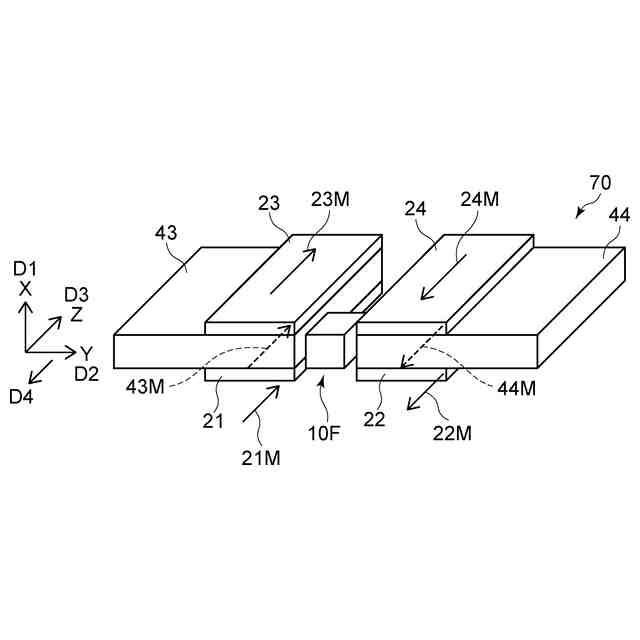

図９は、第２実施形態に係る磁気ヘッドを例示する模式図である。
図１０は、第２実施形態に係る磁気ヘッドの一部を例示する模式的平面図である。
図１１は、第３実施形態に係る磁気ヘッドを例示する模式的平面図である。
図１２は、実施形態に係る磁気ヘッドを例示する模式的斜視図である。
図１３は、実施形態に係る磁気記録装置を例示する模式図である。
図１４は、実施形態に係る磁気ヘッドを例示する模式的斜視図である。
図１５は、実施形態に係る磁気記録装置の一部を例示する模式的斜視図である。
図１６は、実施形態に係る磁気記録装置を例示する模式的斜視図である。
図１７（ａ）及び図１７（ｂ）は、実施形態に係る磁気記録装置の一部を例示する模式的斜視図である。
【発明を実施するための形態】
【０００７】
以下に、本発明の各実施の形態について図面を参照しつつ説明する。
図面は模式的または概念的なものであり、各部分の厚さと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
本願明細書と各図において、既出の図に関して前述したものと同様の要素には同一の符号を付して詳細な説明は適宜省略する。
【０００８】
（第１実施形態）
図１～図３は、第１実施形態に係る磁気ヘッドを例示する模式図である。

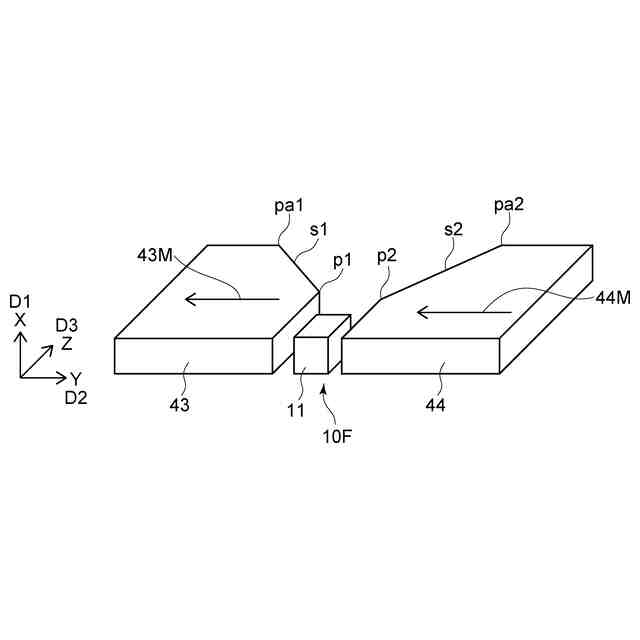

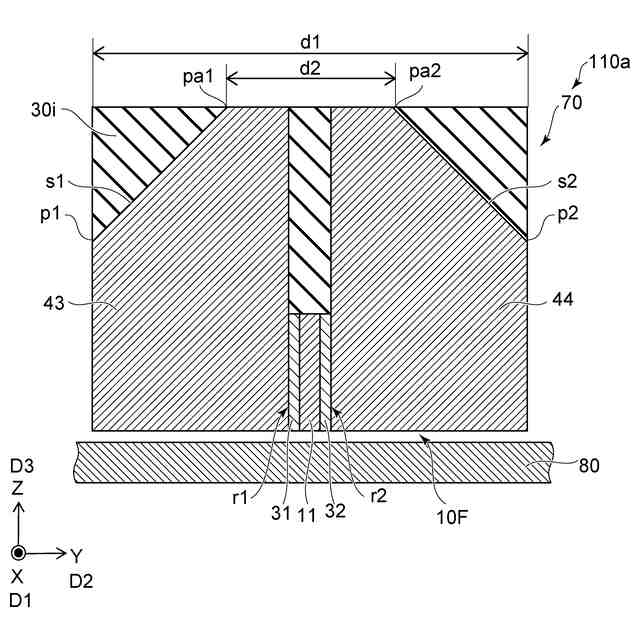

図１は、平面図である。図２は、図１のＹ１－Ｙ２線断面図である。図３は、磁気ヘッドの一部の斜視図である。
【０００９】

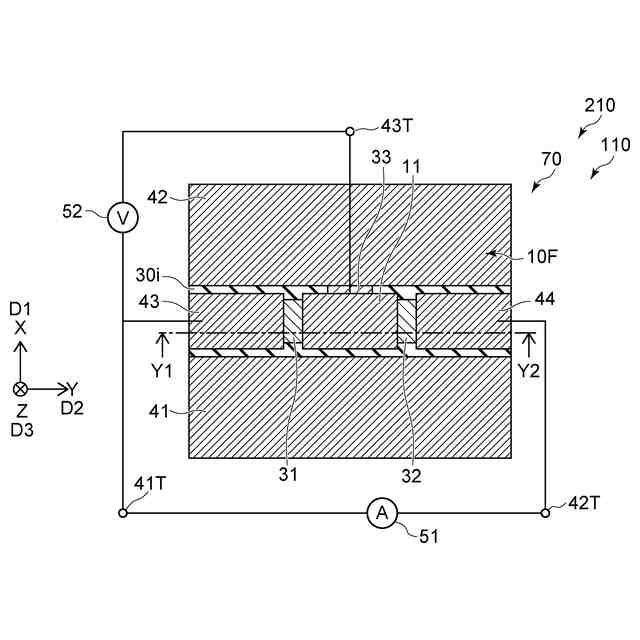

図１に示すように、実施形態に係る磁気ヘッド１１０は、再生部７０を含む。実施形態に係る磁気記録装置２１０は、磁気ヘッド１１０及び磁気記録媒体８０（図２参照）を含む。
【００１０】
図２に示すように、再生部７０は、媒体対向面１０Ｆを含む。媒体対向面１０Ｆは、磁気記録媒体８０と対向する。媒体対向面１０Ｆに沿う１つの方向をＸ軸方向とする。媒体対向面１０Ｆに沿い、Ｘ軸方向に対して垂直な方向をＹ軸方向とする。Ｘ軸方向及びＹ軸方向に対して垂直な方向をＺ軸方向とする。媒体対向面１０Ｆは、Ｚ軸方向と交差する。媒体対向面１０Ｆは、例えば、後述する第１磁性部材１１の１つの面で良い。図１は、媒体対向面１０Ｆから見た再生部７０を例示している。
（【００１１】以降は省略されています）
