公開番号2025103167
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220333
出願日2023-12-27
発明の名称注出部材
出願人花王株式会社
代理人弁理士法人翔和国際特許事務所
主分類B65D 47/06 20060101AFI20250702BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】注入操作の操作性に優れる、注出部材を提供すること。
【解決手段】本発明の注出部材2が具備するノズル部30は、該ノズル部30の周方向の一部が高さ方向に沿って切り欠かれた切り欠き部34と、該周方向において該切り欠き部34と対向するノズル背側部30bとを有している。平面視における注出部材2の中心を通り且つ切り欠き部34の幅を二等分する縦中心線に沿って、注出部材2を断面視したとき、外筒部20は、切り欠き部34と対向する切り欠き対向部20aと、該切り欠き部34とは反対側の切り欠き非対向部20bとを有している。前記断面視において、切り欠き非対向部20bの下端とノズル背側部30bの下端とを通る仮想直線VL1が、切り欠き対向部20aの上端の上方を通る。
【選択図】図7
特許請求の範囲【請求項１】
容器本体の口首部に装着される注出部材であって、
前記口首部に対する取り付け部を具備する外筒部と、該外筒部の径方向内側に形成されたノズル部と、該外筒部及び該ノズル部間に位置する内筒部と、該内筒部及び該ノズル部の下端縁どうしを連結する底壁部とを有しており、
前記ノズル部は、該ノズル部の周方向の一部が高さ方向に沿って切り欠かれた切り欠き部と、該周方向において該切り欠き部と対向するノズル背側部とを有しており、
平面視における前記注出部材の中心を通り且つ前記切り欠き部の幅を二等分する縦中心線に沿って、前記注出部材を断面視したとき、前記外筒部は、前記切り欠き部と対向する切り欠き対向部と、前記切り欠き部とは反対側の切り欠き非対向部とを有しており、
前記断面視において、前記切り欠き非対向部の下端と前記ノズル背側部の下端とを通る仮想直線が、前記切り欠き対向部の上端の上方を通る、注出部材。
続きを表示（約 330 文字）【請求項２】
前記内筒部の高さは、少なくとも該内筒部の周方向における前記ノズル背側部の位置で最小となる、請求項１に記載の注出部材。
【請求項３】
前記内筒部の最小高さが２．５ｍｍ以上１７ｍｍ未満である、請求項２に記載の注出部材。
【請求項４】
前記仮想直線は、水平方向に対する角度が１７°以上５７°以下である、請求項１～３の何れか１項に記載の注出部材。
【請求項５】
前記底壁部が、水平方向に対して傾斜している、請求項１～４の何れか１項に記載の注出部材。
【請求項６】
前記内筒部の外周面を、前記口首部の内周面と当接させて、前記口首部に装着される、請求項１～５の何れか１項に記載の注出部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、容器本体の口首部に装着される注出部材に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
液体洗剤等の液体を収容する容器は、一般的に、該液体を注出するノズル部を備えた注出部材を具備している。この注出部材は、液体を収容する容器本体の口首部に取り付けられて用いられる。
前記注出部材として、特許文献１及び２には、注出ノズルと、容器の装着部を形成する外壁部と、該外壁部と注出ノズルとを連接する隔壁とを備えた注出部材が開示されている。特許文献１及び２の注出部材は、隔壁が水平方向に対して傾斜している。
【先行技術文献】
【特許文献】
【０００３】
実開昭６３－５７２５５号公報
実開昭６４－９１５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
環境負荷の低減の観点から、注出部材を備える容器は、容器本体の液体を詰め替えることで、繰り返し用いられることがある。容器本体に液体を詰め替える際、容器の使用者は、ノズル部が有する切り欠き部等の注出開口を介して液体を容器本体に注入する。斯かる液体の注入時、容器本体の容量を超えた過剰量の液体を意図せず注入してしまうことがあり、該液体が注出部材から溢れ出させてしまうことがある。特許文献１及び２に開示の注出部材は、液体を詰め替える際等の注入操作の操作性について検討されたものではない。
【０００５】
本発明は、注入操作の操作性に優れる、注出部材を提供することに関する。
【課題を解決するための手段】
【０００６】
本発明は、容器本体の口首部に装着される注出部材に関する。
一実施形態として、前記注出部材は、前記口首部に対する取り付け部を具備する外筒部と、該外筒部の径方向内側に形成されたノズル部と、該外筒部及び該ノズル部間に位置する内筒部と、該内筒部及び該ノズル部の下端縁どうしを連結する底壁部とを有していることが好ましい。
一実施形態として、前記ノズル部は、該ノズル部の周方向の一部が高さ方向に沿って切り欠かれた切り欠き部と、該周方向において該切り欠き部と対向するノズル背側部とを有していることが好ましい。
一実施形態として、前記注出部材は、平面視における該注出部材の中心を通り且つ前記切り欠き部の幅を二等分する中心線に沿って、前記注出部材を断面視したとき、前記外筒部は、前記切り欠き部と対向する切り欠き対向部と、前記切り欠き部とは反対側の切り欠き非対向部とを有していることが好ましい。
一実施形態として、前記注出部材は、前記断面視において、前記切り欠き非対向部の下端と前記ノズル背側部の下端とを通る仮想直線が、前記切り欠き対向部の上端の上方を通ることが好ましい。
【発明の効果】
【０００７】
本発明の注出部材によれば、注入操作の操作性に優れる。
【図面の簡単な説明】
【０００８】

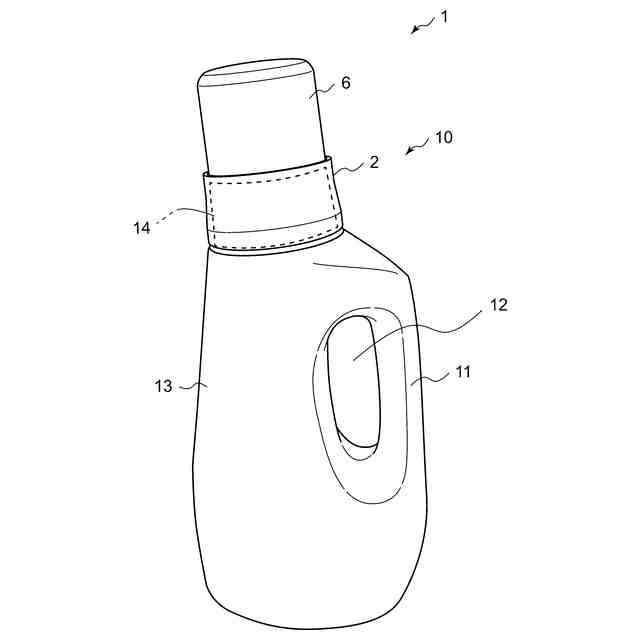

図１は、本発明の注出部材の一実施形態を具備する容器の斜視図である。

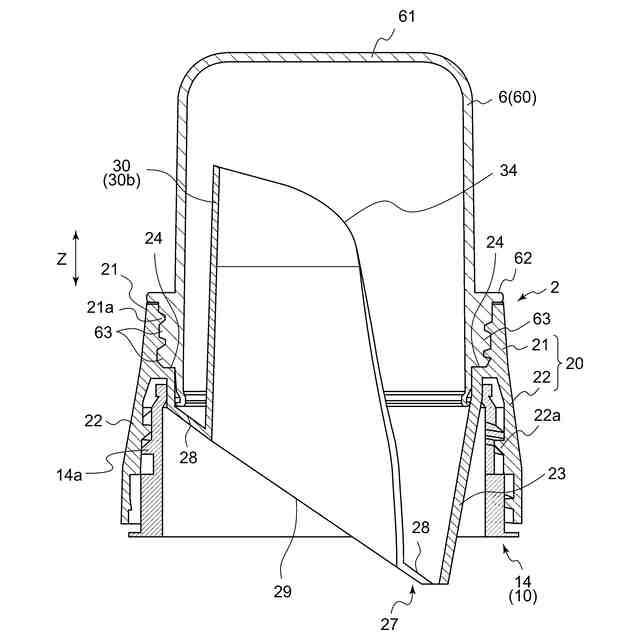

図２は、図１の口首部とこれに取り付けられた注出部材の高さ方向に沿う断面図である。

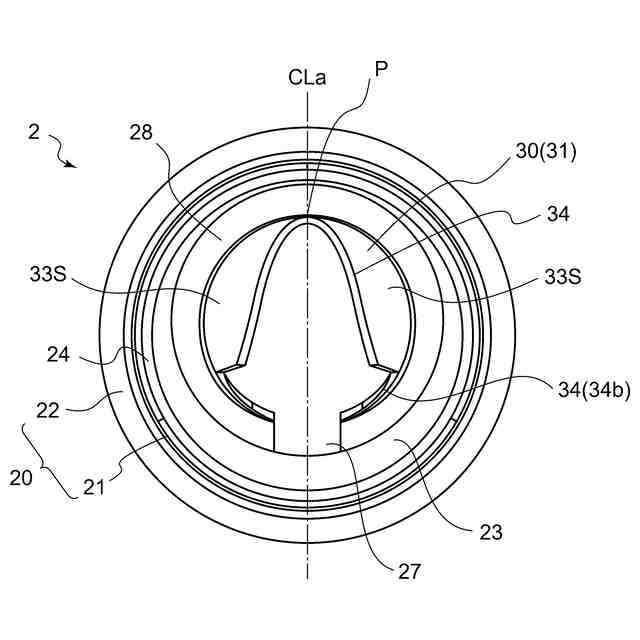

図３は、図２に示す注出部材の平面図である。

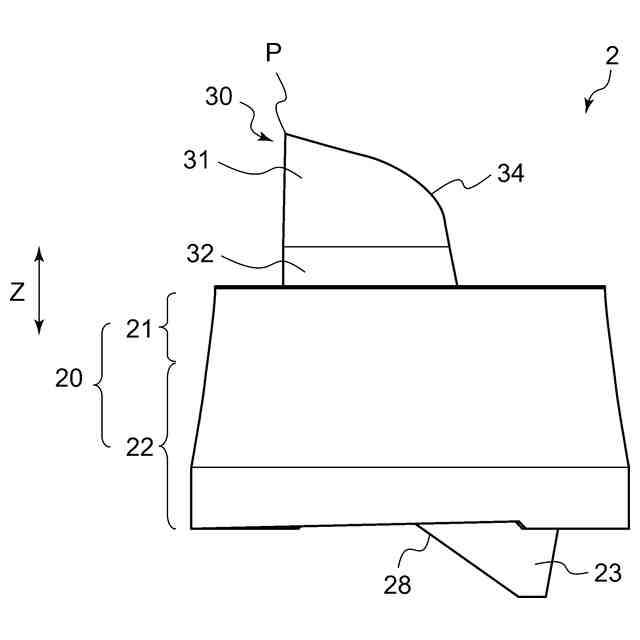

図４は、図２に示す注出部材の側面図である。

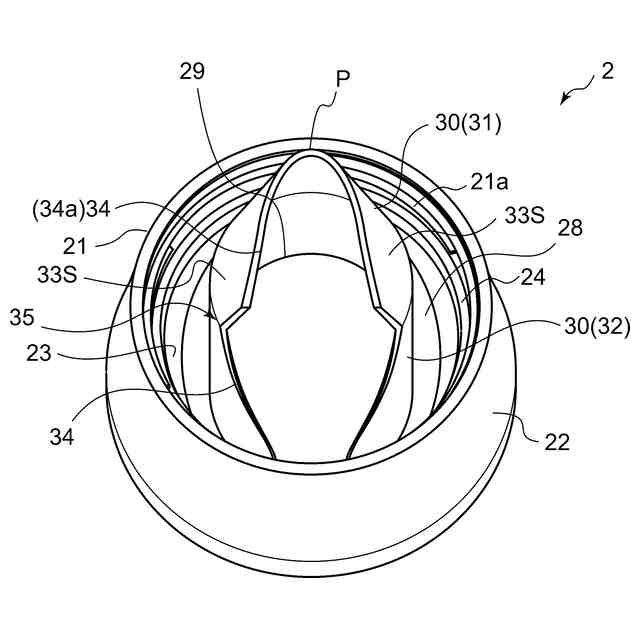

図５は、図２に示す注出部材を上から視た斜視図である。

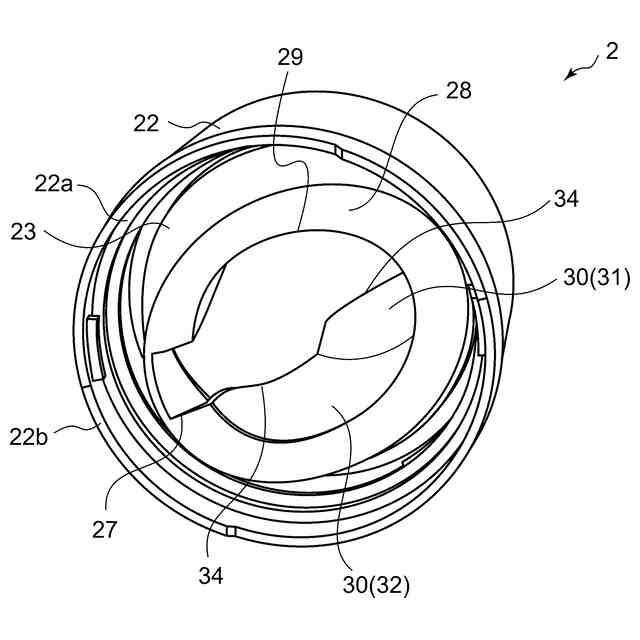

図６は、図２に示す注出部材を下から視た斜視図である。
図７は、図３の縦中心線ＣＬａに沿った断面図である。

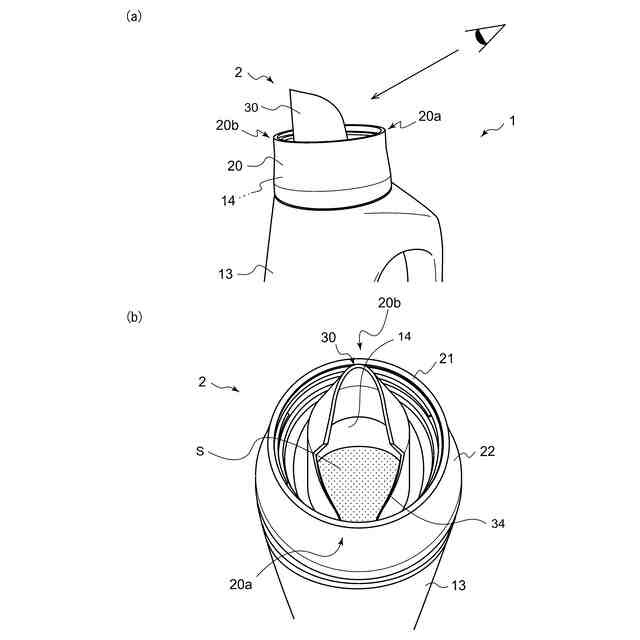

図８（ａ）及び（ｂ）は、図２に示す注出部材の効果を説明するための斜視図である。
【発明を実施するための形態】
【０００９】
以下、本発明の注出部材を、その好ましい実施形態に基づき図面を参照しながら説明する。図１には、本発明の注出部材の一実施形態を備えた容器１が示されている。図１に示す容器１は、内部に液体が収容された容器本体１０と、該容器本体１０の口首部１４に装着される注出部材２と、該注出部材２に着脱可能に装着される蓋キャップ６とを備えている。本実施形態の容器１は、ボトル容器であり、容器本体１０が、底部を有する胴部１３と、胴部１３の内部と連通する貫通口（液体の流路）を有する口首部１４とを具備している。本実施形態の胴部１３は、口首部１４の中心軸から離れた位置に、該胴部１３を貫通する把持貫通孔１２と、該把持貫通孔１２の外側の周縁を形成する把持部１１とを備えている。
【００１０】
本実施形態の容器本体１０は、把持部１１を含む胴部１３の内部に液体の収容空間を有している。この胴部１３は底部を有し、該底部を水平面に接地させることで、容器本体１０（容器１）を自立させた自立状態にすることができる。自立状態において容器１の高さ方向（中心軸方向）は鉛直方向と一致し、口首部１４が鉛直方向の上方に位置し且つ同方向において胴部１３の底部と対向配置される。本実施形態の容器１は、自立状態において口首部１４の中心軸が、鉛直方向に対して角度を有しているが、容器１は自立状態において口首部１４の中心軸が、鉛直方向と平行であってもよい。前者の場合、口首部１４の中心軸は胴部１３の中心軸に対し角度を有し、後者の場合、口首部１４の中心軸は胴部１３の中心軸と一致する。
以下、特に断らない限り、図１以降に示す実施形態の容器１の説明は、自立状態における容器１の説明とする。
また容器１の高さ方向（鉛直方向）は、後述するノズル部３０の突出方向と略一致する。注出部材２の説明は、後述するノズル部３０の突出方向を鉛直方向に一致させた状態の説明とする。このノズル部３０の突出方向を、注出部材２の高さ方向Ｚとする。
（【００１１】以降は省略されています）
