公開番号2025106625
公報種別公開特許公報(A)
公開日2025-07-15
出願番号2025073411,2022209022
出願日2025-04-25,2021-02-03
発明の名称電力変換装置
出願人富士電機株式会社
代理人弁理士法人ITOH
主分類H02M 7/48 20070101AFI20250708BHJP(電力の発電,変換,配電)
要約【課題】複数のスイッチング素子を冷却可能な電力変換装置を提供すること。
【解決手段】導電性パターンが形成されるとともに電力変換用の複数のスイッチング素子が実装される基板と、前記複数のスイッチング素子を冷却する冷却器と、を備え、前記基板は、前記複数のスイッチング素子を搭載する第1面を有し、前記冷却器は、前記第1面と向かい合い、前記スイッチング素子は、チップ型の表面実装品である、電力変換装置。
【選択図】図5
特許請求の範囲【請求項１】
導電性パターンが形成されるとともに電力変換用の複数のスイッチング素子が実装される基板と、
前記複数のスイッチング素子を冷却する冷却器と、を備え、
前記基板は、前記複数のスイッチング素子を搭載する第１面を有し、
前記冷却器は、前記第１面と向かい合い、
前記スイッチング素子は、チップ型の表面実装品である、
電力変換装置。
続きを表示（約 220 文字）【請求項２】
前記複数のスイッチング素子のうちの少なくとも一つのスイッチング素子を駆動するための駆動回路は、前記基板に実装される、
請求項１に記載の電力変換装置。
【請求項３】
前記基板の前記第１面側に位置するコンデンサを備える、
請求項１または２に記載の電力変換装置。
【請求項４】
前記コンデンサと前記冷却器は、同一平面上に位置する、
請求項３に記載の電力変換装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電力変換装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
回路基板に実装される電気部品と、電気部品で発熱した熱を放熱するヒートシンクと、電気部品及びヒートシンクを収容する箱状の筐体とを備える、電力変換装置が知られている（例えば、特許文献１参照）。また、複数の半導体モジュールを冷却する冷却器と、冷却器の上に設けられる支持フレームとを備え、複数の半導体モジュールは支持フレームによって支持される、電力変換装置が知られている（例えば、特許文献２参照）。さらに、複数の半導体モジュールと、複数の半導体モジュールを冷却する冷却器と、複数の半導体モジュールと冷却器とを収容するケースとを備える、電力変換装置が知られている（例えば、特許文献３参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１９１３８８号公報
特開２０１６－１５８６３号公報
特開２０１１－１８２６２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電力変換装置は、電力変換用の複数のスイッチング素子が実装される基板を備える。
【０００５】
本開示は、複数のスイッチング素子を冷却可能な電力変換装置を提供する。
【課題を解決するための手段】
【０００６】
本開示は、
導電性パターンが形成されるとともに電力変換用の複数のスイッチング素子が実装される基板と、
前記複数のスイッチング素子を冷却する冷却器と、を備え、
前記基板は、前記複数のスイッチング素子を搭載する第１面を有し、
前記冷却器は、前記第１面と向かい合い、
前記スイッチング素子は、チップ型の表面実装品である、
電力変換装置を提供する。
【発明の効果】
【０００７】
本開示によれば、複数のスイッチング素子を冷却可能な電力変換装置を提供できる。
【図面の簡単な説明】
【０００８】
一実施形態における電力変換装置の構成例を示す回路図である。

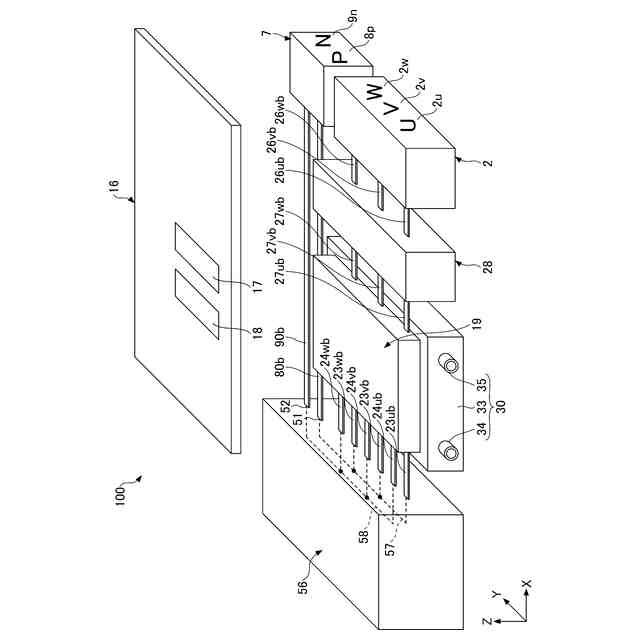

一比較形態における電力変換装置の第１構造例を示す分解斜視図である。

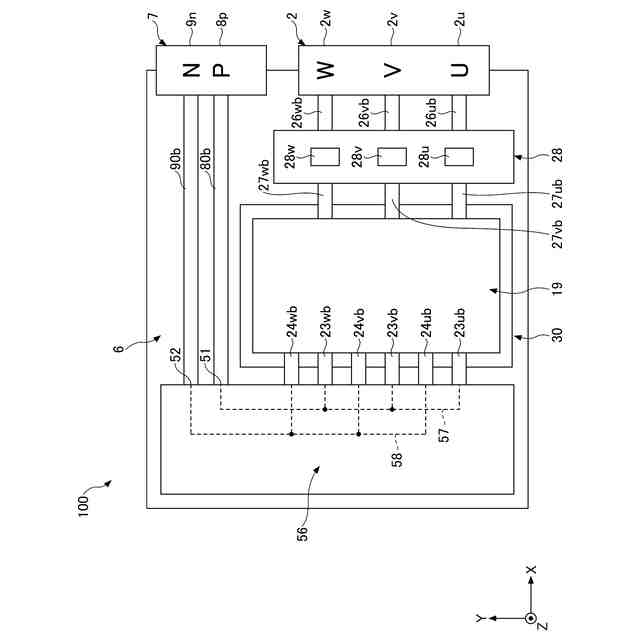

一比較形態における電力変換装置の第１構造例を示す平面図である。

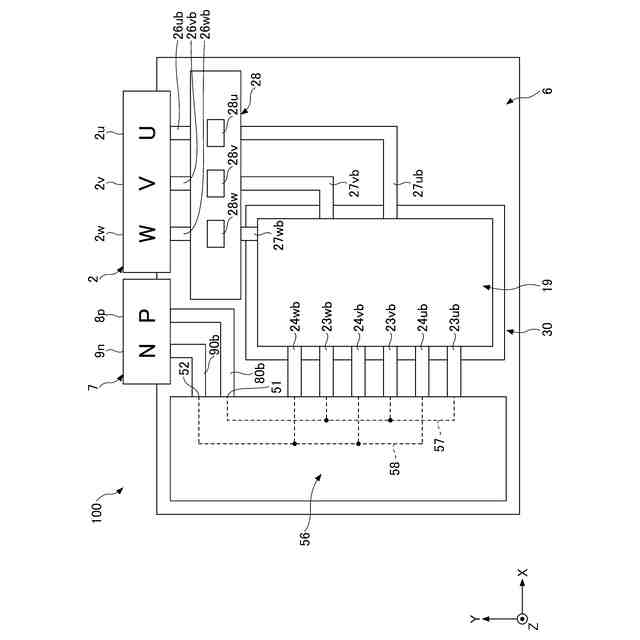

一比較形態における電力変換装置の第２構造例を示す平面図である。

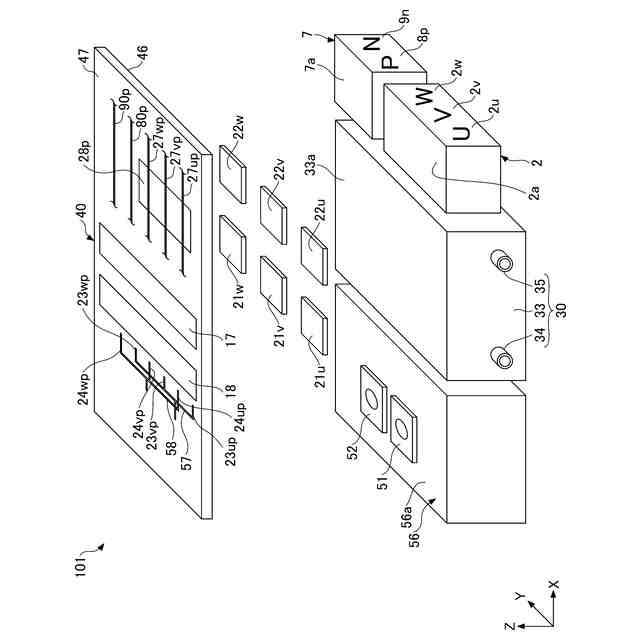

一実施形態における電力変換装置の第１構造例を示す分解斜視図である。

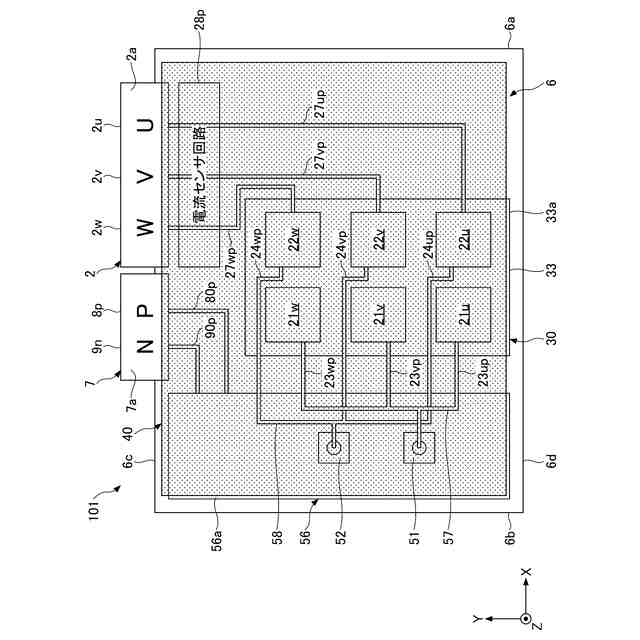

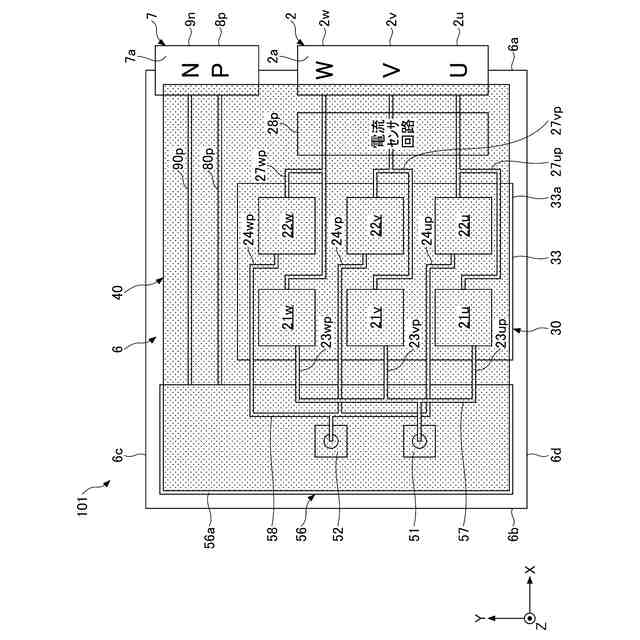

一実施形態における電力変換装置の第１構造例を示す平面図である。
一実施形態における電力変換装置の第２構造例を示す平面図である。

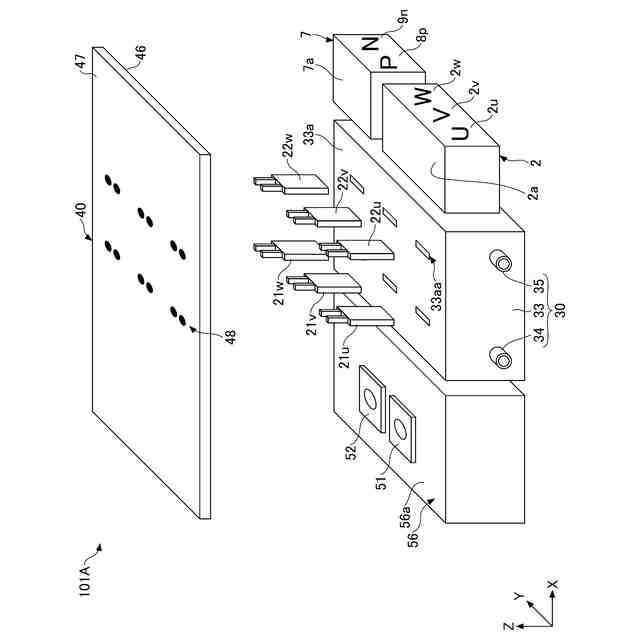

一実施形態における電力変換装置の第１変形例を示す分解斜視図である。

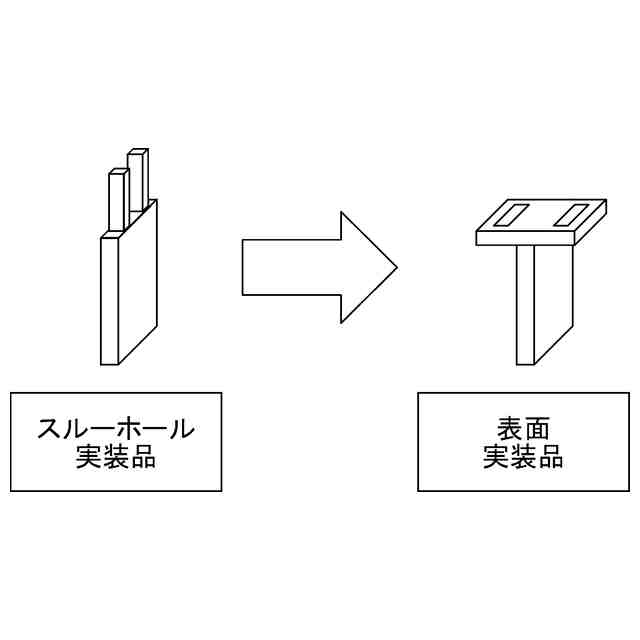

スイッチング素子の形態を示す斜視図である。
一実施形態における電力変換装置の第２変形例を示す分解斜視図である。
一実施形態における電力変換装置の第２変形例を示す正面図である。
一実施形態における電力変換装置の第３変形例を示す分解斜視図である。
一実施形態における電力変換装置の第４変形例を示す正面図である。
【発明を実施するための形態】
【０００９】
以下、本開示に係る実施形態を図面を参照して説明する。なお、平行、直角、直交、水平、垂直、上下、左右などの方向には、本発明の効果を損なわない程度のずれが許容されてもよい。また、Ｘ軸方向、Ｙ軸方向、Ｚ軸方向は、それぞれ、Ｘ軸に平行な方向、Ｙ軸に平行な方向、Ｚ軸に平行な方向を表す。Ｘ軸方向とＹ軸方向とＺ軸方向は、互いに直交する。ＸＹ平面、ＹＺ平面、ＺＸ平面は、それぞれ、Ｘ軸方向及びＹ軸方向に平行な仮想平面、Ｙ軸方向及びＺ軸方向に平行な仮想平面、Ｚ軸方向及びＸ軸方向に平行な仮想平面を表す。また、各図に示す各部の形状は、一例であり、本発明は、この一例に限定されるものではない。
【００１０】

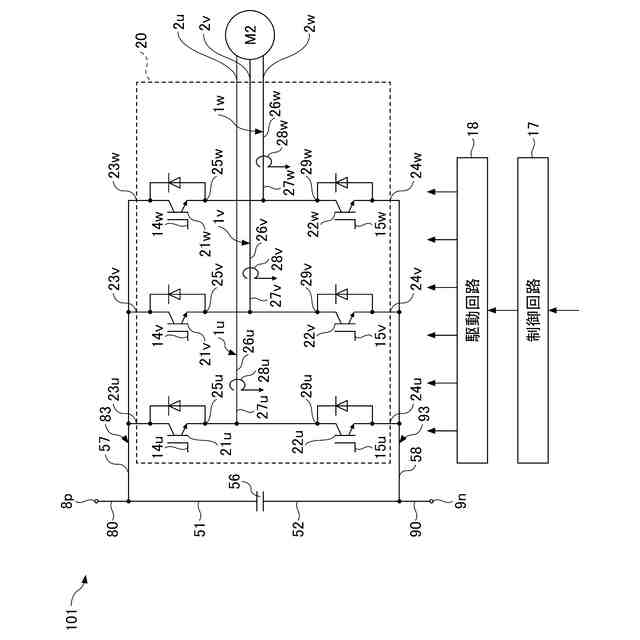

図１は、一実施形態における電力変換装置の構成例を示す回路図である。図１に示す電力変換装置１０１は、一対の電源端子である正極端子８ｐ及び負極端子９ｎから供給される直流の入力電力を所望の交流の出力電力に変換するインバータである。電力変換装置１０１は、例えば、車両の車輪を回転させるモータＭ２を駆動するインバータとして使用される。本開示に係る電力変換装置の用途は、これに限られない。
（【００１１】以降は省略されています）
