公開番号2025109280
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003040
出願日2024-01-12
発明の名称雑音低減システム、掃除機、雑音低減方法及びプログラム
出願人シャープ株式会社
代理人個人,個人,個人
主分類G10K 11/178 20060101AFI20250717BHJP(楽器;音響)
要約【課題】より適切な方法で、雑音の低減を実現可能な雑音低減システム、掃除機、雑音低減方法及びプログラムを提供する。

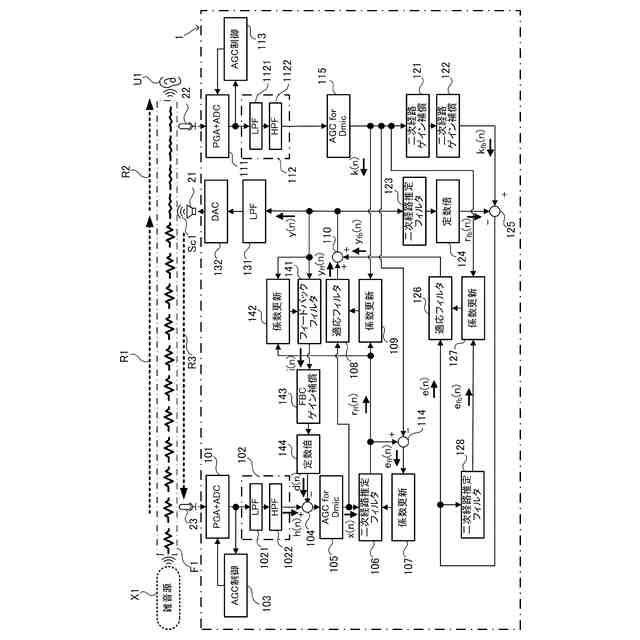

【解決手段】雑音低減システム1は、係数を更新する係数更新処理部109,127と、係数を用いる適応フィルタ108,126を含むフィルタ処理部と、生成処理部と、DA変換処理部132と、AD変換処理部と、を備える。生成処理部は、適応フィルタ108,126の出力を用いて制御音Sc1を生成する。DA変換処理部132は、制御音Sc1を音場F1に出力する音出力部21と適応フィルタ108,126との間でデジタル信号をアナログ信号に変換する。AD変換処理部は、音場F1と係数更新処理部109,127との間でアナログ信号をデジタル信号に変換する。DA変換処理部132及びAD変換処理部のサンプリング周波数は、フィルタ処理部のサンプリング周波数よりも高い。
【選択図】図5
特許請求の範囲【請求項１】
係数を更新する係数更新処理部と、
前記係数を用いる適応フィルタを含むフィルタ処理部と、
前記適応フィルタの出力を用いて制御音を生成する生成処理部と、
前記制御音を音場に出力する音出力部と前記適応フィルタとの間でデジタル信号をアナログ信号に変換するＤＡ変換処理部と、
前記音場と前記係数更新処理部との間でアナログ信号をデジタル信号に変換するＡＤ変換処理部と、を備え、
前記ＤＡ変換処理部及び前記ＡＤ変換処理部のサンプリング周波数は、前記フィルタ処理部のサンプリング周波数よりも高い、
雑音低減システム。
続きを表示（約 1,100 文字）【請求項２】
前記ＤＡ変換処理部及び前記ＡＤ変換処理部のサンプリング周波数は、前記フィルタ処理部のサンプリング周波数の２倍以上である、
請求項１に記載の雑音低減システム。
【請求項３】
前記ＡＤ変換処理部は、低減対象の雑音を取得するリファレンスマイクと前記フィルタ処理部との間でアナログ信号をデジタル信号に変換する第１ＡＤ変換処理部と、前記雑音に前記制御音が重畳された音を取得するエラーマイクと前記フィルタ処理部との間でアナログ信号をデジタル信号に変換する第２ＡＤ変換処理部と、を有し、
前記第１ＡＤ変換処理部、前記第２ＡＤ変換処理部、及び前記ＤＡ変換処理部のサンプリング周波数は同一である、
請求項１又は２に記載の雑音低減システム。
【請求項４】
前記ＡＤ変換処理部の後段に設けられる間引きフィルタと、
前記ＤＡ変換処理部の前段に設けられる内挿フィルタと、を更に備える、
請求項１又は２に記載の雑音低減システム。
【請求項５】
前記間引きフィルタ及び前記内挿フィルタは、いずれもローパスフィルタを含む、
請求項４に記載の雑音低減システム。
【請求項６】
前記係数更新処理部は、前記適応フィルタのタップ位置ごとに定められる更新重みを用いて前記係数を更新する、
請求項１又は２に記載の雑音低減システム。
【請求項７】
前記更新重みは、現在に近いタップ位置ほど大きくなる、
請求項６に記載の雑音低減システム。
【請求項８】
請求項１又は２に記載の雑音低減システムと、
前記制御音を出力する音出力部と、
吸引部を有する本体と、を備える、
掃除機。
【請求項９】
係数を更新する係数更新処理と、
前記係数を用いる適応フィルタを含むフィルタ処理と、
前記適応フィルタの出力を用いて制御音を生成する生成処理と、
前記制御音を音場に出力する音出力部と前記適応フィルタとの間でデジタル信号をアナログ信号に変換するＤＡ変換処理と、
前記音場と前記係数更新処理を実行するデジタル回路との間でアナログ信号をデジタル信号に変換するＡＤ変換処理と、を有し、
前記ＤＡ変換処理及び前記ＡＤ変換処理のサンプリング周波数は、前記フィルタ処理のサンプリング周波数よりも高い、
雑音低減方法。
【請求項１０】
請求項９に記載の雑音低減方法を、
１以上のプロセッサに実行させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、適応フィルタを用いて生成される制御音によって雑音を低減する雑音低減システム、掃除機、雑音低減方法及びプログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
関連技術として、床移動型掃除機及び縦型掃除機に加え、スティック型・ハンディ型両用可能な掃除機（スティック掃除機）等、様々な形態の掃除機が知られている（例えば、特許文献１参照）。スティック掃除機は、蓄電池にて電動送風機を駆動し、吸口体から吸い込んだ含塵空気を掃除機本体に導き、掃除機本体内の集塵装置を通して集塵し、清浄になった空気を掃除機本体外に排気する。上記関連技術に係る掃除機では、集塵装置の外筒の側部に流入口を備え、流入口の配置により、騒音の低減を図っている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１３６９８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記関連技術の構成では、流入口の配置等の構造上の工夫により騒音の低減を図るので、掃除機のサイズ及び外観等に制約を受けて、雑音（騒音を含む）の十分な低減を実現することが難しい場合がある。
【０００５】
本開示の目的は、より適切な方法で、雑音の低減を実現可能な雑音低減システム、掃除機、雑音低減方法及びプログラムを提供することにある。
【課題を解決するための手段】
【０００６】

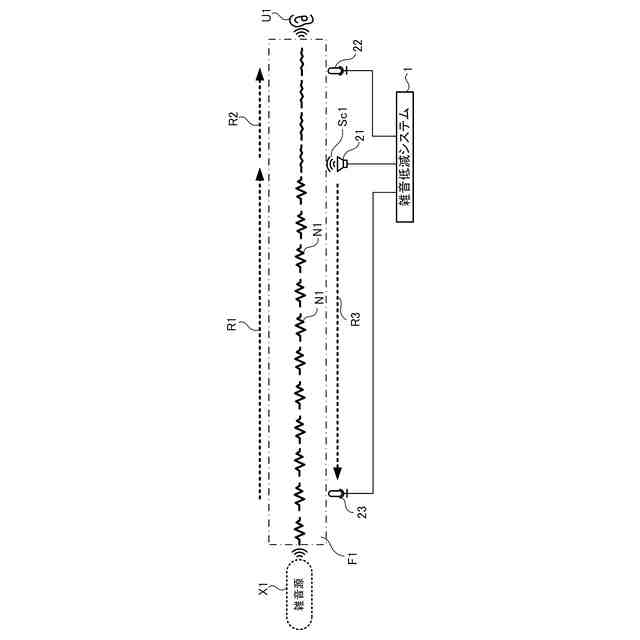

本開示の一態様に係る雑音低減システムは、係数更新処理部と、適応フィルタを含むフィルタ処理部と、生成処理部と、ＤＡ変換処理部と、ＡＤ変換処理部と、を備える。前記係数更新処理部は、係数を更新する。前記適応フィルタは、前記係数を用いる。前記生成処理部は、前記適応フィルタの出力を用いて制御音を生成する。前記ＤＡ変換処理部は、前記制御音を音場に出力する音出力部と前記適応フィルタとの間でデジタル信号をアナログ信号に変換する。前記ＡＤ変換処理部は、前記音場と前記係数更新処理部との間でアナログ信号をデジタル信号に変換する。前記ＤＡ変換処理部及び前記ＡＤ変換処理部のサンプリング周波数は、前記フィルタ処理部のサンプリング周波数よりも高い。
【０００７】

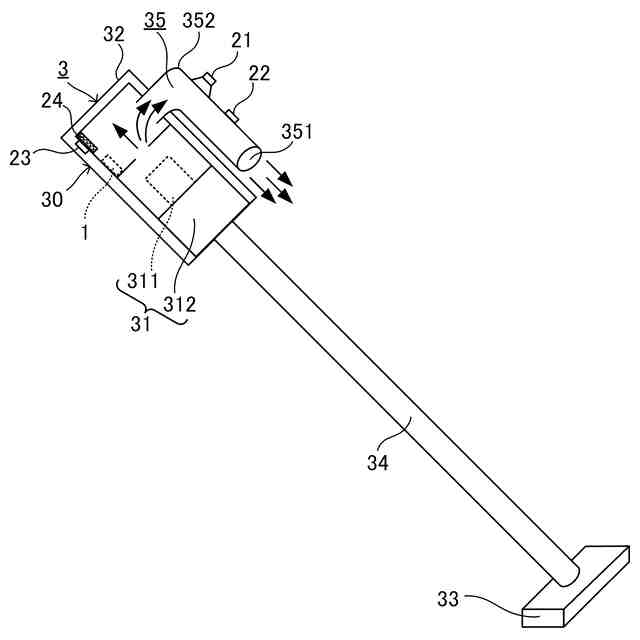

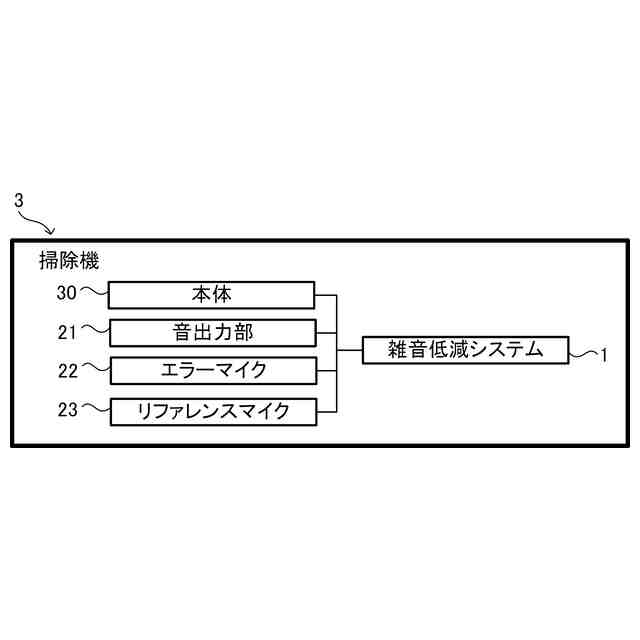

本開示の一態様に係る掃除機は、前記雑音低減システムと、前記制御音を出力する音出力部と、吸引部を有する本体と、を備える。
【０００８】
本開示の一態様に係る雑音低減方法は、係数を更新する係数更新処理と、前記係数を用いる適応フィルタを含むフィルタ処理と、前記適応フィルタの出力を用いて制御音を生成する生成処理と、前記制御音を音場に出力する音出力部と前記適応フィルタとの間でデジタル信号をアナログ信号に変換するＤＡ変換処理と、前記音場と前記係数更新処理を実行するデジタル回路との間でアナログ信号をデジタル信号に変換するＡＤ変換処理と、を有する。前記ＤＡ変換処理及び前記ＡＤ変換処理のサンプリング周波数は、前記フィルタ処理のサンプリング周波数よりも高い。
【０００９】
本開示の一態様に係るプログラムは、前記雑音低減方法を、１以上のプロセッサに実行させるためのプログラムである。
【発明の効果】
【００１０】
本開示によれば、より適切な方法で、雑音の低減を実現可能な雑音低減システム、掃除機、雑音低減方法及びプログラムを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
