公開番号2025110604
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004534
出願日2024-01-16
発明の名称送信機、受信機および通信装置
出願人三菱電機株式会社
代理人個人,個人
主分類H04L 27/26 20060101AFI20250722BHJP(電気通信技術)
要約【課題】OFDM方式で受信アンテナダイバーシチを行う通信装置において、良好なアンテナ選択結果を得ることを可能にする。

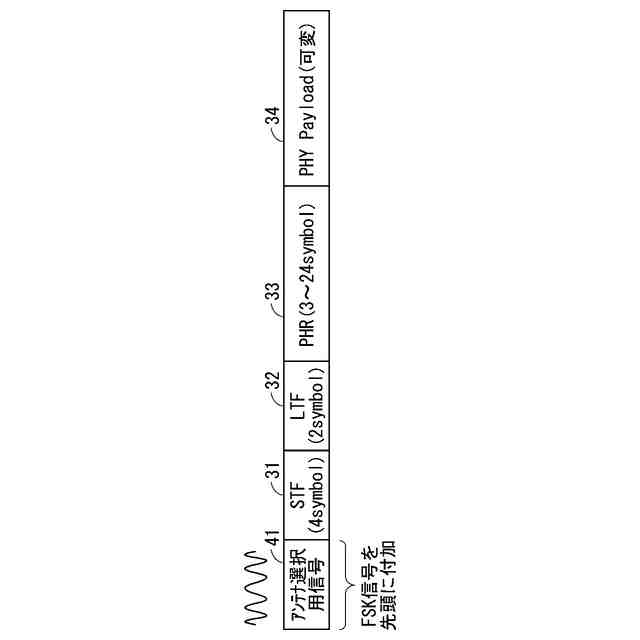

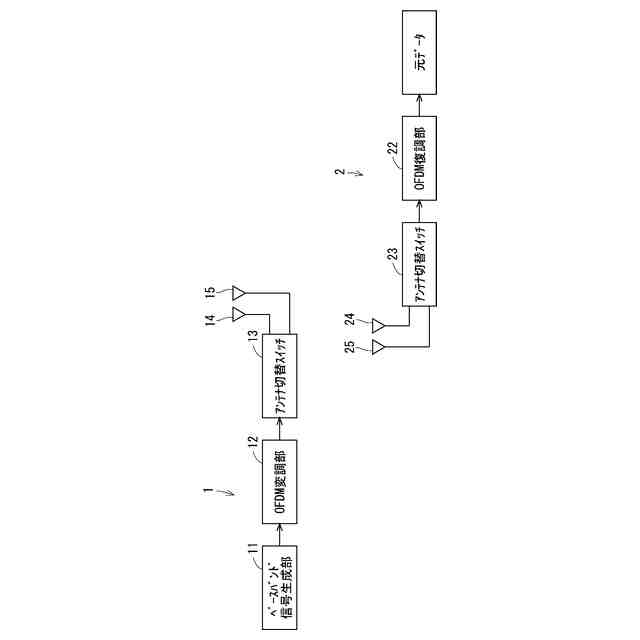

【解決手段】送信機(1)のOFDM変調部(12)は、OFDM信号のSTFよりも前に、STFよりも振幅変動の小さいアンテナ選択用信号(41)を付加する。受信機(2)は、複数の受信アンテナ(24,25)のうちから通信に使用する受信アンテナを選択するアンテナ切替スイッチ(23)と、アンテナ切替スイッチ(23)により選択された受信アンテナが受信したOFDM信号を復調するOFDM復調部(22)とを備える。アンテナ切替スイッチ(23)は、OFDM信号に付加されたアンテナ選択用信号(41)に基づいて、通信に使用する受信アンテナを選択する。
【選択図】図6
特許請求の範囲【請求項１】
送信するデータをＯＦＤＭ（Orthogonal Frequency Division Multiplexing）方式で変調したＯＦＤＭ信号に変換するＯＦＤＭ変調部と、
前記ＯＦＤＭ信号を送信する送信アンテナと、
を備え、
前記ＯＦＤＭ変調部は、前記ＯＦＤＭ信号のＳＴＦ（Short Training Field）よりも前に、前記ＳＴＦよりも振幅変動の小さいアンテナ選択用信号を付加する、
送信機。
続きを表示（約 910 文字）【請求項２】
前記アンテナ選択用信号は、周波数変調信号である、
請求項１に記載の送信機。
【請求項３】

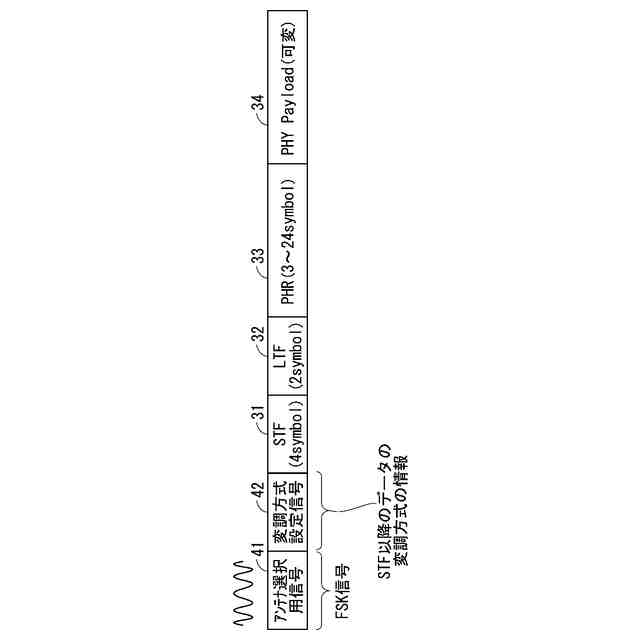

前記ＯＦＤＭ変調部はさらに、前記ＯＦＤＭ信号の前記アンテナ選択用信号の後に、前記ＳＴＦ以降のデータの変調方式を示す変調方式設定信号を付加する、
請求項２に記載の送信機。
【請求項４】
前記アンテナ選択用信号は、無変調信号である、
請求項１に記載の送信機。
【請求項５】

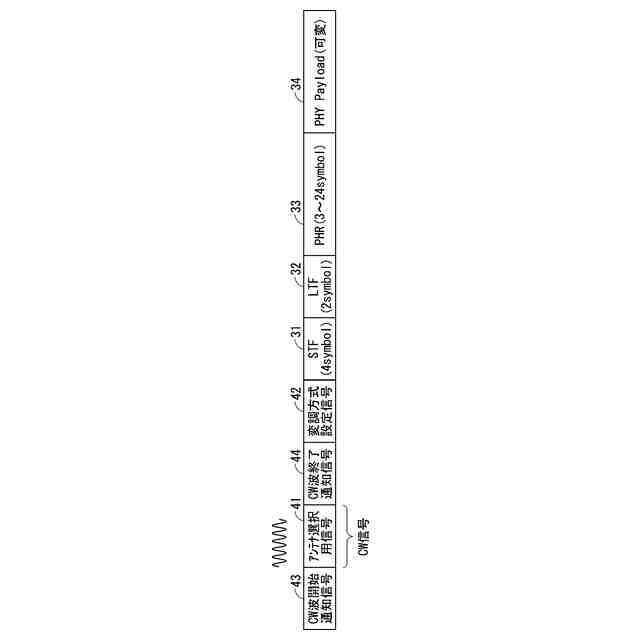

前記ＯＦＤＭ変調部はさらに、前記ＯＦＤＭ信号の前記アンテナ選択用信号の前後に前記無変調信号の開始および終了を示す信号を付加する、
請求項４に記載の送信機。
【請求項６】
送信するデータをＯＦＤＭ（Orthogonal Frequency Division Multiplexing）方式で変調したＯＦＤＭ信号に変換するＯＦＤＭ変調部と、
前記ＯＦＤＭ信号を送信する送信アンテナと、
を備え、
前記ＯＦＤＭ変調部は、前記ＯＦＤＭ信号に対し、ＳＴＦ（Short Training Field）の振幅変動を小さくする処理を施す、
送信機。
【請求項７】
ＯＦＤＭ（Orthogonal Frequency Division Multiplexing）信号を受信する複数の受信アンテナと、

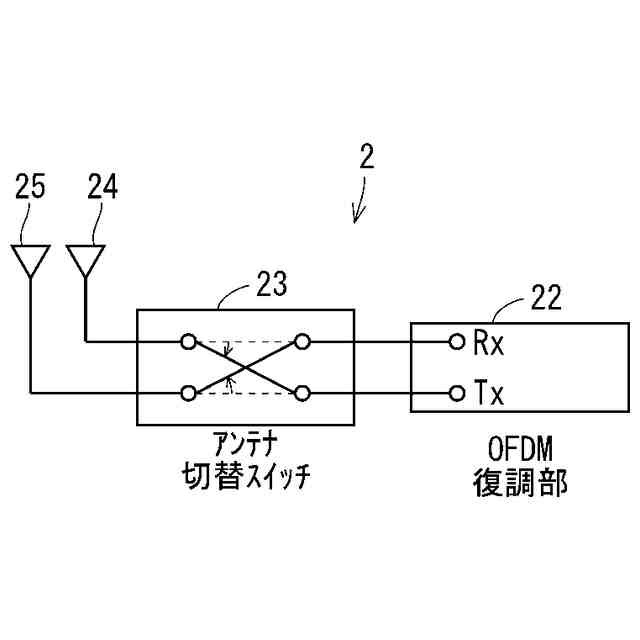

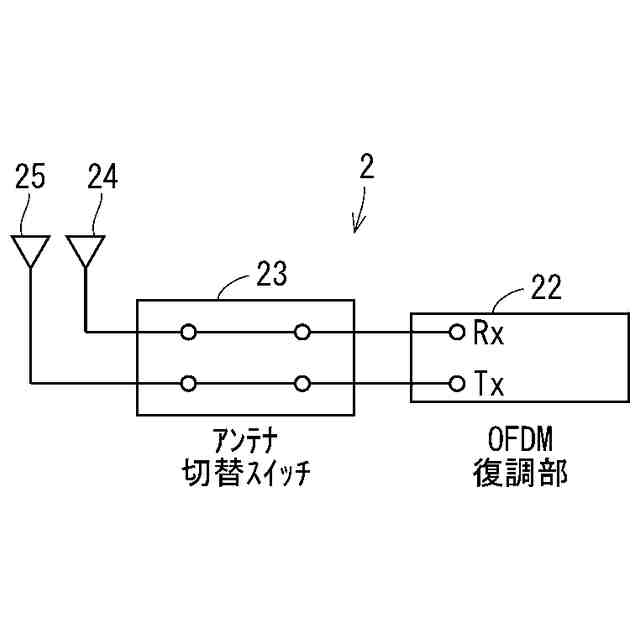

複数の前記受信アンテナのうちから通信に使用する受信アンテナを選択するアンテナ切替スイッチと、
前記アンテナ切替スイッチにより選択された前記受信アンテナが受信した前記ＯＦＤＭ信号を復調するＯＦＤＭ復調部と、
を備え、
前記アンテナ切替スイッチは、前記ＯＦＤＭ信号のＳＴＦ（Short Training Field）よりも前に付加されたアンテナ選択用信号に基づいて、通信に使用する前記受信アンテナを選択する、
受信機。
【請求項８】
請求項１から請求項５のいずれか一項に記載の送信機と、
請求項７に記載の受信機と、
を備える通信装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ＯＦＤＭ方式で受信アンテナダイバーシチを行う通信装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
無線通信における変調方式として、直交周波数分割多重（Orthogonal Frequency Division Multiplexing）（以下「ＯＦＤＭ」という）方式が挙げられる。ＯＦＤＭ方式では、サブキャリアを直交させることで、各サブキャリア同士のスペクトルが重なった状態でも、伝送されたデータを復調可能となっており、周波数利用効率が高いというメリットがある。
【０００３】
また、無線通信における送受信性能を改善する方法として、複数のアンテナを使って信号を受信する受信アンテナダイバーシチや、複数のアンテナを使って信号を送信する送信アンテナダイバーシチが知られている。
【０００４】

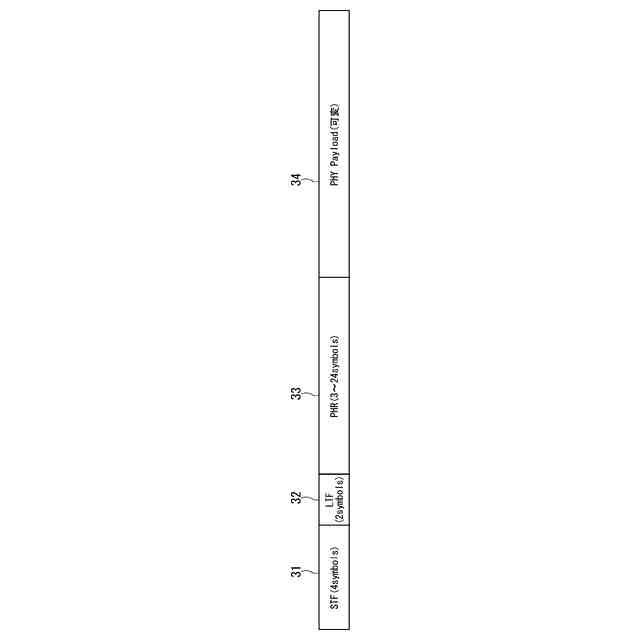

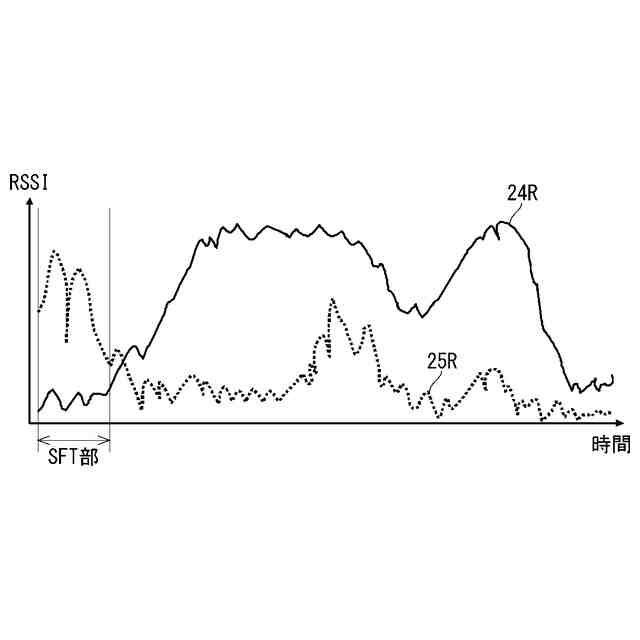

例えば、受信アンテナダイバーシチの一つである選択ダイバーシチをＯＦＤＭ方式の通信で行う場合、ＯＦＤＭ方式のデータフレームフォーマットを持つ受信信号のＳＴＦ（Short Training Field）と呼ばれる先頭の４シンボルのＲＳＳＩ（Received Signal Strength Indicator）の時間平均がより大きいアンテナが、通信に使用するアンテナとして選択される。しかし、ＯＦＤＭ方式では信号の振幅が大きく変動するため、この方法では正しいアンテナを選択できない可能性がある。
【０００５】
ＯＦＤＭ方式でも良好なアンテナ選択結果を得るための技術として、下記の特許文献１には、２つのアンテナで受信した信号を合成した後、変調時に挿入されたガードインターバル信号を取り除き、有効シンボル信号を抽出する復調手段を備えるＯＦＤＭ受信装置が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００１－１１１５２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１の技術は、ＯＦＤＭ受信装置に有効シンボル抽出手段となる新たな装置を追加する必要があるため、ＯＦＤＭ受信装置の複雑化および高コスト化が懸念される。また、受信アンテナダイバーシチには選択ダイバーシチ方式と合成ダイバーシチ方式とがあるが、特許文献１の技術は合成ダイバーシチ方式のみに対応しており、比較的安いコストで実施できる選択ダイバーシチ方式には適用できない。
【０００８】
本開示は以上のような課題を解決するためになされたものであり、ＯＦＤＭ方式で受信アンテナダイバーシチを行う通信装置において、良好なアンテナ選択結果を得ることを可能にすることを目的とする。
【課題を解決するための手段】
【０００９】
本開示に係る送信機は、送信するデータをＯＦＤＭ（Orthogonal Frequency Division Multiplexing）方式で変調したＯＦＤＭ信号に変換するＯＦＤＭ変調部と、前記ＯＦＤＭ信号を送信する送信アンテナと、を備え、前記ＯＦＤＭ変調部は、前記ＯＦＤＭ信号のＳＴＦ（Short Training Field）よりも前に、前記ＳＴＦよりも振幅変動の小さいアンテナ選択用信号を付加する。
【００１０】
本開示に係る受信機は、ＯＦＤＭ（Orthogonal Frequency Division Multiplexing）信号を受信する複数の受信アンテナと、複数の前記受信アンテナのうちから通信に使用する受信アンテナを選択するアンテナ切替スイッチと、前記アンテナ切替スイッチにより選択された前記受信アンテナが受信した前記ＯＦＤＭ信号を復調するＯＦＤＭ復調部と、を備え、前記アンテナ切替スイッチは、前記ＯＦＤＭ信号のＳＴＦ（Short Training Field）よりも前に付加されたアンテナ選択用信号に基づいて、通信に使用する前記受信アンテナを選択する。
【発明の効果】
（【００１１】以降は省略されています）
