公開番号2025111856
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024005735
出願日2024-01-18
発明の名称文字欠け特定装置、文字欠け特定方法及び文字欠け特定プログラム
出願人三菱電機株式会社
代理人弁理士法人クロスボーダー特許事務所
主分類G06V 30/14 20220101AFI20250724BHJP(計算;計数)
要約【課題】形式変換した場合に文字の一部が欠けてしまう可能性がある個所を特定可能にする。
【解決手段】色設定部21は、入力表データにおける文字が入力されたセルの罫線に第1色を設定し、文字に第1色とは異なる色を設定して色付表データを生成する。欠損特定部25は、色設定部21によって生成された色付表データを形式変換した変換データにおいて、第1色の画素と第2色の画素との距離に基づいて文字が欠ける可能性がある欠損箇所を特定する。
【選択図】図1
特許請求の範囲【請求項１】
入力表データにおける文字が入力されたセルの罫線に第１色を設定し、前記文字に前記第１色とは異なる第２色を設定して色付表データを生成する色設定部と、
前記色設定部によって生成された前記色付表データを形式変換した変換データにおいて、前記第１色の画素と前記第２色の画素との距離に基づいて前記文字が欠ける可能性がある欠損箇所を特定する欠損特定部と
を備える文字欠け特定装置。
続きを表示（約 1,500 文字）【請求項２】
前記欠損特定部は、前記第１色の画素と前記第２色の画素とが間に基準画素以内の画素だけを挟んで隣接する隣接部分を、前記欠損箇所として特定する
請求項１に記載の文字欠け特定装置。
【請求項３】
前記文字欠け特定装置は、さらに、
前記変換データにおける前記文字のエッジ部分であって、前記第２色と背景色との間の中間色で平滑化されたエッジ部分を、前記背景色に補正する色補正部
を備え、
前記欠損特定部は、前記色補正部によって補正された前記変換データにおいて、前記欠損箇所を特定する
請求項１に記載の文字欠け特定装置。
【請求項４】
前記文字欠け特定装置は、さらに、
前記変換データにおいて、横方向又は縦方向に前記第１色の画素が基準数以上連続する部分を前記罫線として特定する罫線特定部
を備え、
前記欠損特定部は、前記罫線特定部によって特定された前記罫線を表す前記第１色の画素と前記第２色の画素とが間に基準画素以内の画素だけを挟んで隣接する隣接部分を、前記欠損箇所として特定する
請求項１に記載の文字欠け特定装置。
【請求項５】
前記文字欠け特定装置は、さらに、
前記欠損特定部によって特定された前記欠損箇所を前記変換データに示して表示する表示制御部
を備える請求項１に記載の文字欠け特定装置。
【請求項６】
前記文字欠け特定装置は、さらに、
前記変換データに含まれる文字である印字文字を取得する印字文字取得部と、
前記入力表データに含まれる文字である表文字を取得する表文字取得部と、
前記印字文字取得部によって取得された前記印字文字と、前記表文字取得部によって取得された前記表文字との間の差異を特定する差異特定部と
を備える請求項１に記載の文字欠け特定装置。
【請求項７】
前記差異特定部は、前記表文字にあって前記印字文字にない欠落文字を特定し、前記入力表データにおいて前記欠落文字が含まれるセルを特定する
請求項６に記載の文字欠け特定装置。
【請求項８】
前記差異特定部は、前記差異が特定された場合には、前記入力表データにおける文字が入力された各セルを対象のセルとして、前記対象のセルの文字を文章解析モデルに入力して、前記対象のセルの文字が文章として成立しているか否かを判定する
請求項６に記載の文字欠け特定装置。
【請求項９】
コンピュータが、入力表データにおける文字が入力されたセルの罫線に第１色を設定し、前記文字に前記第１色とは異なる第２色を設定して色付表データを生成し、
コンピュータが、前記色付表データを形式変換した変換データにおいて、前記第１色の画素と前記第２色の画素との距離に基づいて前記文字が欠ける可能性がある欠損箇所を特定する文字欠け特定方法。
【請求項１０】
入力表データにおける文字が入力されたセルの罫線に第１色を設定し、前記文字に前記第１色とは異なる第２色を設定して色付表データを生成する色設定処理と、
前記色設定処理によって生成された前記色付表データを形式変換した変換データにおいて、前記第１色の画素と前記第２色の画素との距離に基づいて前記文字が欠ける可能性がある欠損箇所を特定する欠損特定処理と
を行う文字欠け特定装置としてコンピュータを機能させる文字欠け特定プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表データを印字イメージデータ等に形式変換した場合に欠けてしまう可能性がある文字を特定する技術に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
表計算ソフトウェア等で作成された表データは、印字イメージデータ形式と画面表示形式といった形式に形式変換すると、セル内に入力された文字が欠けてしまうことがある。文字の欠けを人手で特定するのは手間がかかる。
【０００３】
特許文献１には、ＵＩ部品に表示する文字列の表示領域がＵＩ部品の表示領域を超えてしまい表示が崩れることがないか検証する技術が記載されている。ＵＩは、ＵｓｅｒＩｎｔｅｒｆａｃｅの略である。特許文献１では、（１）（２）のいずれかである場合に、表示が崩れると判定している。（１）文字列の表示領域とＵＩ部品の表示領域のエッジ部分とが交差する。（２）ＵＩの設計データにおける文字列と実際に表示された文字列とが一致しない。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１０５９１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の方法では、文字の一部が欠けてしまうことを特定することができない可能性がある。
例えば、セルの高さが不足しており、一部の文字の上側又は下側が少し欠けてしまう場合がある。このような場合には、特許文献１の（１）（２）を行っても表示が崩れるとは判定されない可能性がある。具体的には、（１）については、セルをＵＩ部品の表示領域と仮定すると、文字の表示領域はセルの内部だけであり、文字の表示領域とＵＩ部品の表示領域のエッジ部分とは交差しないと判定される。（２）については、文字の一部が欠けていても文字認識が正しくされてしまうと、ＵＩの設計データにおける文字列と実際に表示された文字列とが一致すると判定されてしまう。
【０００６】
本開示は、形式変換した場合に文字の一部が欠けてしまう可能性がある個所を特定可能にすることを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る文字欠け特定装置は、
入力表データにおける文字が入力されたセルの罫線に第１色を設定し、前記文字に前記第１色とは異なる第２色を設定して色付表データを生成する色設定部と、
前記色設定部によって生成された前記色付表データを形式変換した変換データにおいて、前記第１色の画素と前記第２色の画素との距離に基づいて前記文字が欠ける可能性がある欠損箇所を特定する欠損特定部と
を備える。
【発明の効果】
【０００８】
本開示では、セルの罫線と文字とに異なる色を付けておき、これらの色の画素の距離に基づいて文字が欠ける可能性がある欠損箇所を特定する。これにより、文字の一部が欠けてしまう可能性がある個所を特定可能である。
【図面の簡単な説明】
【０００９】

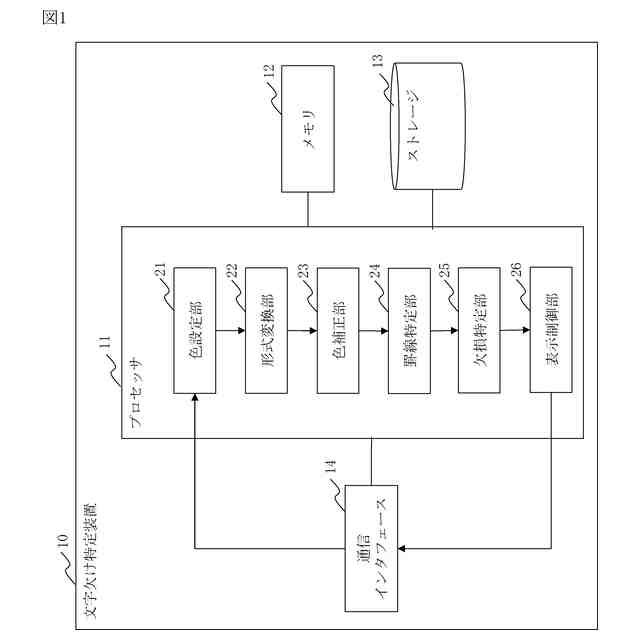

実施の形態１に係る文字欠け特定装置１０の構成図。
実施の形態１に係る文字欠け特定装置１０の処理のフローチャート。
実施の形態１に係る文字欠け特定装置１０の処理の説明図。
実施の形態１に係る色補正処理の説明図。

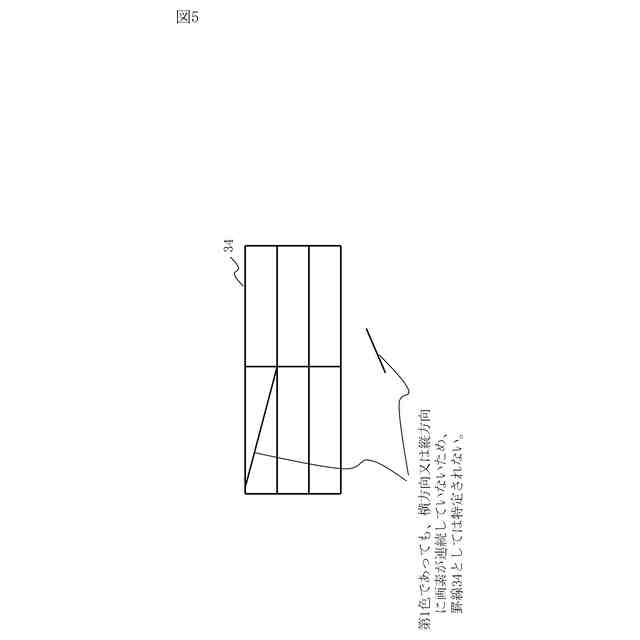

実施の形態１に係る罫線特定処理の説明図。
実施の形態１に係る欠損特定処理の説明図。

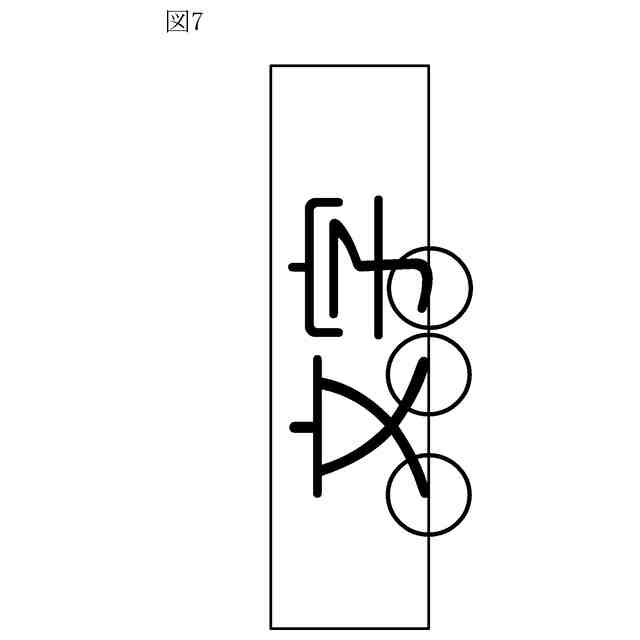

実施の形態１に係る表示制御処理の説明図。

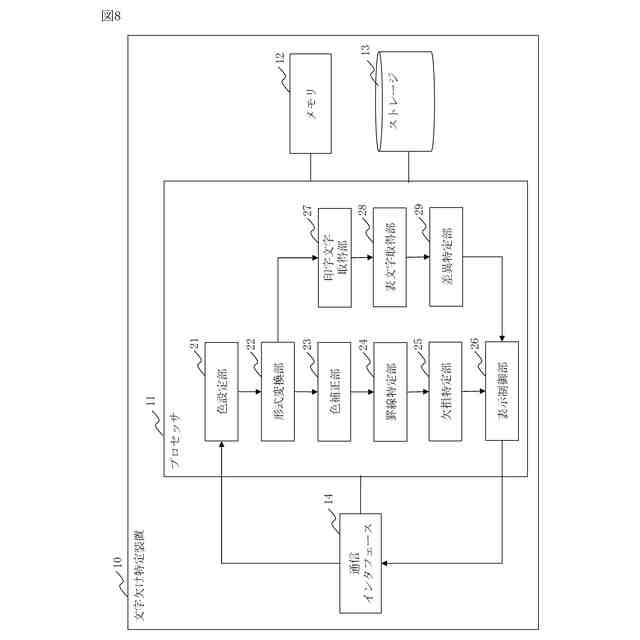

実施の形態２に係る文字欠け特定装置１０の構成図。

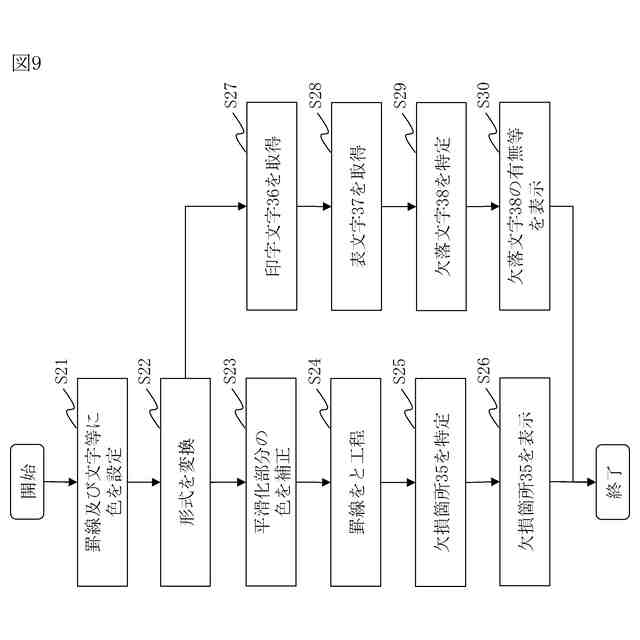

実施の形態２に係る文字欠け特定装置１０の処理のフローチャート。
実施の形態２に係る文字欠け特定装置１０の処理の説明図。
実施の形態２に係る欠落文字３８の説明図。
【発明を実施するための形態】
【００１０】
実施の形態１．
＊＊＊構成の説明＊＊＊
図１を参照して、実施の形態１に係る文字欠け特定装置１０の構成を説明する。
文字欠け特定装置１０は、コンピュータである。
文字欠け特定装置１０は、プロセッサ１１と、メモリ１２と、ストレージ１３と、通信インタフェース１４とのハードウェアを備える。プロセッサ１１は、信号線を介して他のハードウェアと接続され、これら他のハードウェアを制御する。
（【００１１】以降は省略されています）
