発明の名称コネクタ
出願人住友電装株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 12/71 20110101AFI20250725BHJP(基本的電気素子)
要約【課題】部品点数を増加させずに、基板の接続孔に端子を適正な位置から挿入させることが可能なコネクタを提供する。
【解決手段】基板接続部71は、ハウジング20の後面より後方の配置空間42に配置された基板90の接続孔91に挿入される。基板90の板面方向に沿い且つハウジング20の後面に対して接近離間する方向をY方向とし、基板90の板面方向に沿ってY方向と直交する方向をX方向としたときに、ハウジング20は、配置空間42に面する位置に、基板接続部71が基板90の接続孔91に挿入される前、基板90をハウジング20に対してY方向に位置決めするY方向位置決め部48と、基板90をハウジング20に対してX方向に位置決めするX方向位置決め部34と、を一体に有している。
【選択図】図1
特許請求の範囲【請求項１】
基板接続部を有している端子と、
前記端子が装着されるハウジングと、を備え、
前記基板接続部は、前記ハウジングの後面より後方の配置空間に配置された基板の接続孔に挿入され、
前記基板の板面方向に沿い且つ前記ハウジングの後面に対して接近離間する方向をＹ方向とし、前記基板の板面方向に沿って前記Ｙ方向と直交する方向をＸ方向としたときに、
前記ハウジングは、前記配置空間に面する位置に、前記基板接続部が前記基板の前記接続孔に挿入される前、前記基板を前記ハウジングに対して前記Ｙ方向に位置決めするＹ方向位置決め部と、前記基板を前記ハウジングに対して前記Ｘ方向に位置決めするＸ方向位置決め部と、を一体に有している、コネクタ。
続きを表示（約 840 文字）【請求項２】
前記Ｙ方向位置決め部および前記Ｘ方向位置決め部は、前記配置空間に面する位置に互いに離れて配置されている、請求項１に記載のコネクタ。
【請求項３】
前記Ｙ方向位置決め部は、前記Ｙ方向で対向する側にそれぞれ配置されるＹ方向基準部およびＹ方向押し当て部を有し、
前記Ｙ方向基準部は、前記配置空間に面する位置に固定して設けられ、
前記Ｙ方向押し当て部は、前記配置空間に面する位置に弾性変形可能に突出して設けられた突出部と、前記突出部の先端側に位置して、前記基板接続部が前記基板の前記接続孔に挿入される前、前記Ｙ方向基準部との間に配置された前記基板の一部を前記Ｙ方向基準部に押し付け可能な押圧部と、を有している、請求項２に記載のコネクタ。
【請求項４】
前記押圧部は、前記突出部の基端側に向かうにつれて前記Ｙ方向基準部に近づく方向に傾斜する傾斜面を有している、請求項３に記載のコネクタ。
【請求項５】
前記Ｙ方向押し当て部は、前記配置空間の前記Ｘ方向の両端部に配置され、前記Ｙ方向基準部は、前記ハウジングの後面側に配置されている、請求項３に記載のコネクタ。
【請求項６】
前記ハウジングの後面側には複数の肉抜き部が開口して形成され、
複数の前記肉抜き部の間には隔壁が形成され、
前記Ｙ方向基準部は、前記隔壁に連続して形成されている、請求項５に記載のコネクタ。
【請求項７】
前記Ｘ方向位置決め部は、前記基板の前記Ｙ方向の端縁に形成された凹部に嵌合されるものであって、前記凹部における前記Ｘ方向で対向する一側縁部および他側縁部のうち、前記一側縁部に沿って接触するＸ方向基準部と、前記凹部の前記他側縁部に対向する対面部と、前記対面部から突出して前記凹部の前記他側縁部に接触するＸ方向押し当て部と、を有している、請求項３から請求項６のいずれか一項に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１は開示されたコネクタは、脚部を有している複数の端子と、各端子が装着されるハウジングと、を備えている。各端子の脚部は、ハウジングの後壁から後方に引き出され、ハウジングの後方に配置された基板（回路基板）の接続孔に挿入されて接続される。また、ハウジングには、複数の規制孔を有するアライニングプレートが装着されている。アライニングプレートの各規制孔には、各端子の脚部が挿入される。なお、基板に取り付けられるコネクタは、特許文献２－４にも開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－９６４５３号公報
特開平１１－１８５８９７号公報
特開２０１５－７９７１４号公報
特開２０２２－１６０７５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の場合、アライニングプレートは、各端子の脚部を整列させるとしても、脚部を基板の接続孔に挿入可能な位置に誘導するわけではない。このため、脚部の先端が基板の板面と接触し、基板への組み付け作業に支障を来たす懸念がある。また、アライニングプレートがハウジングとは別体となるので、部品点数が増加する懸念もある。
【０００５】
そこで、本開示は、部品点数を増加させずに、基板の接続孔に端子を適正な位置から挿入させることが可能なコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のコネクタは、基板接続部を有している端子と、前記端子が装着されるハウジングと、を備え、前記基板接続部は、前記ハウジングの後面より後方の配置空間に配置された基板の接続孔に挿入され、前記基板の板面方向に沿い且つ前記ハウジングの後面に対して接近離間する方向をＹ方向とし、前記基板の板面方向に沿って前記Ｙ方向と直交する方向をＸ方向としたときに、前記ハウジングは、前記配置空間に面する位置に、前記基板接続部が前記基板の前記接続孔に挿入される前、前記基板を前記ハウジングに対して前記Ｙ方向に位置決めするＹ方向位置決め部と、前記基板を前記ハウジングに対して前記Ｘ方向に位置決めするＸ方向位置決め部と、を一体に有している、コネクタである。
【発明の効果】
【０００７】
本開示によれば、部品点数を増加させずに、基板の接続孔に端子を適正な位置から挿入させることが可能なコネクタを提供する。
【図面の簡単な説明】
【０００８】

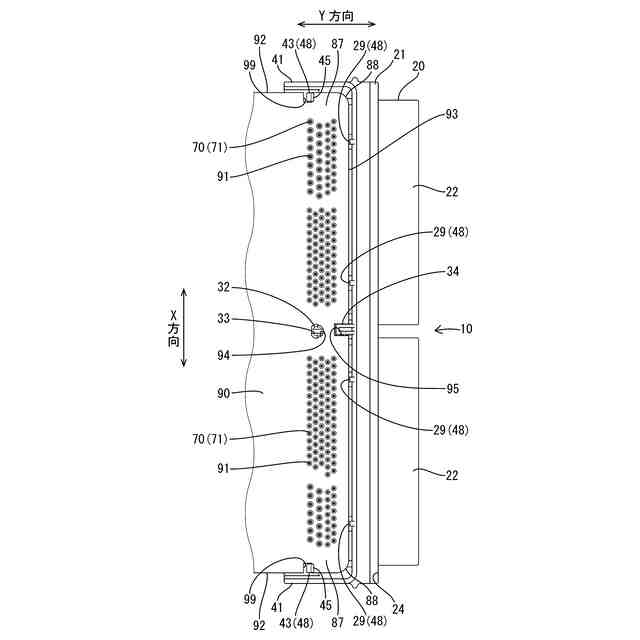

図１は、本実施形態１において、基板に配置されたコネクタを下方から見た底面図である。
図２は、本実施形態１において、コネクタの幅方向の片側部分を後方から見た背面図である。

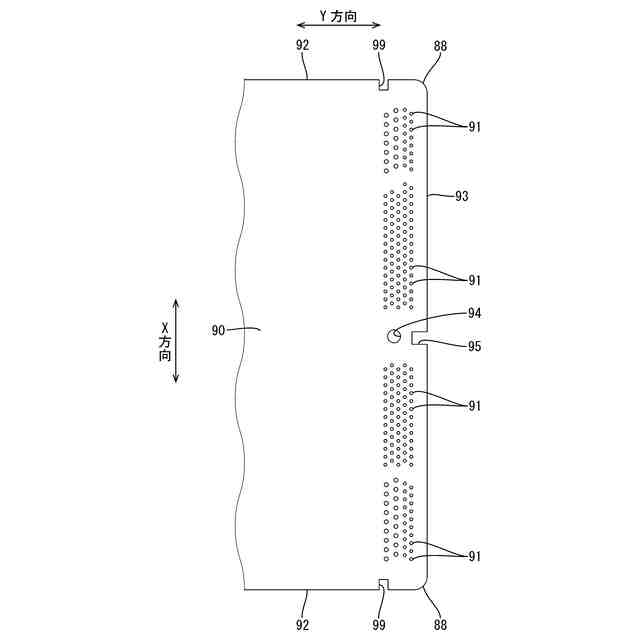

図３は、本実施形態１において、基板の前端側の部分を上方から見た平面図である。

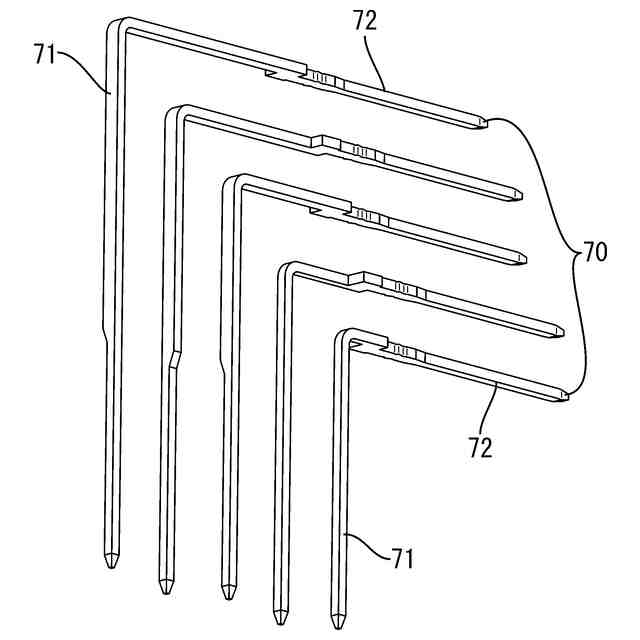

図４は、本実施形態１において、複数種の端子を斜め下方から見た斜視図である。

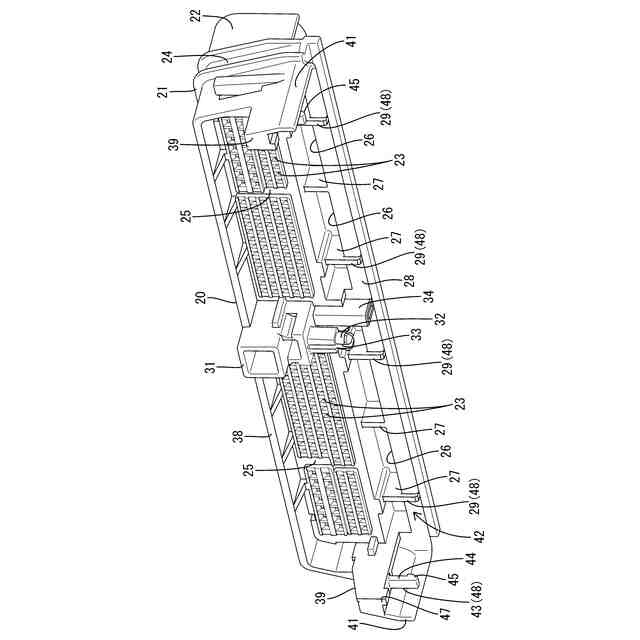

図５は、本実施形態１において、ハウジングを斜め下方から見た斜視図である。

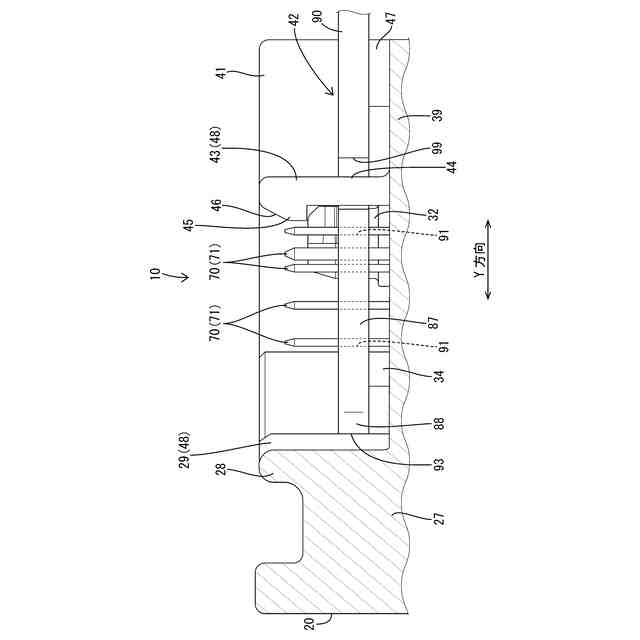

図６は、本実施形態１において、ハウジングへの基板の組み付け過程で、基板の被押圧部がＹ方向押し当て部の押圧部の傾斜面に接触し、突出部が弾性変形して、基板のＹ方向の端縁がＹ方向基準部に押し当てられた状態を側方から見た部分拡大側面図である。

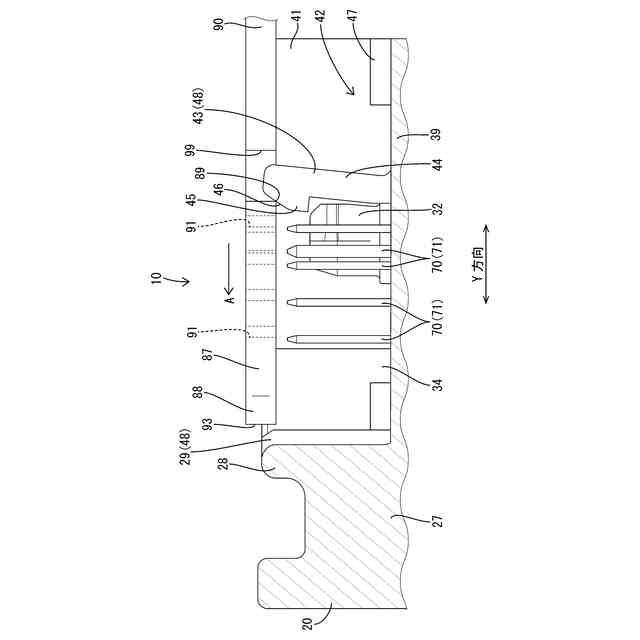

図７は、本実施形態１において、ハウジングへの基板の組み付け後、突出部が弾性復帰した状態を側方から見た部分拡大側面図である。

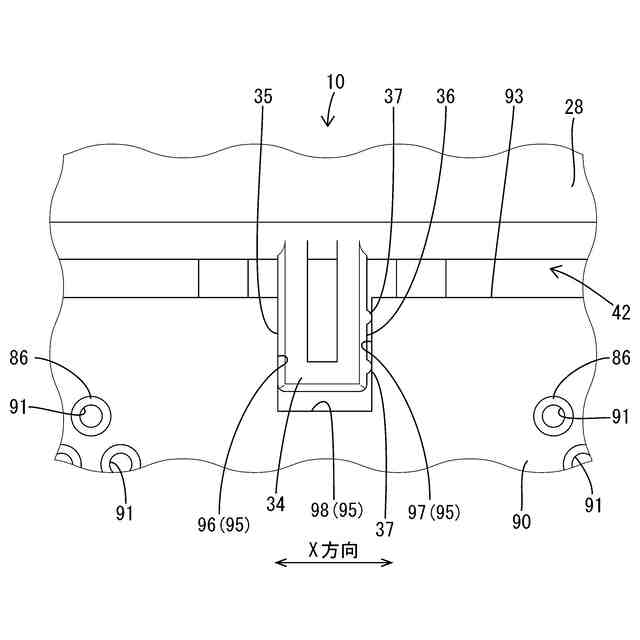

図８は、本実施形態１において、ハウジングへの基板の組み付け過程で、Ｘ方向位置決め部が基板の凹部に嵌合される途中の状態を下方から見た部分拡大底面図である。

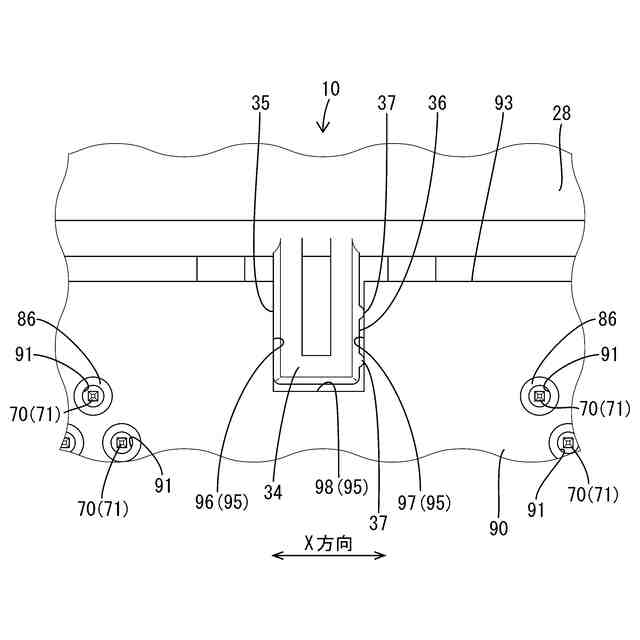

図９は、本実施形態１において、ハウジングへの基板の組み付け後、Ｘ方向位置決め部が基板の凹部に嵌合された状態を下方から見た部分拡大底面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のコネクタは、
（１）基板接続部を有している端子と、前記端子が装着されるハウジングと、を備え、前記基板接続部は、前記ハウジングの後面より後方の配置空間に配置された基板の接続孔に挿入され、前記基板の板面方向に沿い且つ前記ハウジングの後面に対して接近離間する方向をＹ方向とし、前記基板の板面方向に沿って前記Ｙ方向と直交する方向をＸ方向としたときに、前記ハウジングは、前記配置空間に面する位置に、前記基板接続部が前記基板の前記接続孔に挿入される前、前記基板を前記ハウジングに対して前記Ｙ方向に位置決めするＹ方向位置決め部と、前記基板を前記ハウジングに対して前記Ｘ方向に位置決めするＸ方向位置決め部と、を一体に有している。
【００１０】
上記（１）の構成によれば、端子の基板接続部が基板の接続孔に挿入される前、基板がハウジングに対してＹ方向位置決め部によってＹ方向に位置決めされるとともにＸ方向位置決め部によってＸ方向に位置決めされる。つまり、端子の基板接続部は、基板の接続孔に挿入される前、基板に対してＹ方向およびＸ方向に位置決めされる。よって、基板接続部は、基板の板面と接触することなく基板の接続孔に適正な位置から挿入される。また、Ｙ方向位置決め部およびＸ方向位置決め部がハウジングに一体に形成され、ハウジングとは別に基板の位置決めを行うための部材を必要としないので、その分、部品点数を削減できる。
（【００１１】以降は省略されています）
