公開番号2025117646
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012487
出願日2024-01-31
発明の名称コネクタ
出願人住友電装株式会社
代理人個人,個人
主分類H01R 13/187 20060101AFI20250805BHJP(基本的電気素子)
要約【課題】規格を満たしつつ相手側第1端子の挿入圧を小さく抑制可能としたコネクタを提供すること。
【解決手段】コネクタは、相手側第1端子が挿入されつつ接続される第1端子と、相手側第2端子と接続される第2端子とを備える。第1端子は、端子本体の筒状部の内周面に沿って配置されるばね部材34を有し、ばね部材34は、径方向に弾性を有するとともに周方向に並設される複数の弾性片35と、複数の弾性片35の第1端部同士を連結する第1連結部36と、複数の弾性片35の第2端部同士を連結する第2連結部37とを有する。複数の弾性片35は、第2端子に相手側第2端子が接触していない状態において第1連結部36寄りの先行位置で相手側第1端子と押圧接触可能な先行接触片40と、第2端子に相手側第2端子が接触している状態において第1連結部36と第2連結部37との中間位置で相手側第1端子と押圧接触可能な中間接触片41とを含む。
【選択図】図5
特許請求の範囲【請求項１】
相手側コネクタの相手側第１端子が第１軸線に沿って挿入されつつ接続される第１端子と、
前記相手側コネクタの相手側第２端子と接続される第２端子と、
前記第１端子及び前記第２端子を保持するコネクタハウジングと、
を備えるコネクタであって、
前記第１端子は、筒状部を有する端子本体と、前記筒状部の内周面に沿って配置されるばね部材とを有し、
前記ばね部材は、
前記第１軸線を中心として径方向に弾性を有するとともに周方向に並設される複数の弾性片と、前記複数の弾性片の第１端部同士を連結する第１連結部と、前記複数の弾性片の第２端部同士を連結する第２連結部とを有し、
前記複数の弾性片は、
前記第２端子に前記相手側第２端子が接触していない状態において前記第１連結部寄りの先行位置で前記相手側第１端子と押圧接触可能な先行接触片と、前記第２端子に前記相手側第２端子が接触している状態において前記第１連結部と前記第２連結部との中間位置で前記相手側第１端子と押圧接触可能な中間接触片とを含む、
コネクタ。
続きを表示（約 260 文字）【請求項２】
前記第１端子は、給電用端子であり、
前記第２端子は、信号用端子である、
請求項１に記載のコネクタ。
【請求項３】
前記先行接触片の数は、前記中間接触片の数よりも少ない、
請求項１に記載のコネクタ。
【請求項４】
前記先行接触片の数は３つである、
請求項３に記載のコネクタ。
【請求項５】
前記ばね部材は、前記第１軸線と直交する面を対称面とする面対称の形状に形成されている、
請求項１に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関するものである。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、コネクタとしては、相手側コネクタの相手側端子が挿入されつつ接続される端子と、端子を保持するコネクタハウジングとを備えたものがある（例えば、特許文献１参照）。このコネクタの端子は、筒状部を有する端子本体と、筒状部の内周面に沿って配置されるばね部材とを有する。ばね部材は、相手側端子の径方向に弾性を有するとともに周方向に並設される複数の弾性片と、複数の弾性片の第１端部同士を連結する第１連結部と、複数の弾性片の第２端部同士を連結する第２連結部とを有する。そして、弾性片は、第１連結部と第２連結部との中間位置で径方向内側に突出するように湾曲しているため、第１連結部と第２連結部との中間位置で相手側端子と押圧接触可能となる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２０４６０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記の端子が給電用端子である場合のコネクタ等では、さらに信号用端子を備える場合がある。この場合、例えば、相手側コネクタは、給電用端子に接続される相手側第１端子と、信号用端子に接続される相手側第２端子とを備える。そして、相手側コネクタが接続されている給電装置は、例えば、相手側第２端子が信号用端子に接続されていることに基づいて、相手側第１端子を介した給電用端子への給電を行うように構成される。このようなコネクタでは、アークの発生を防ぐために、相手側コネクタが嵌合される際、信号用端子に相手側第２端子が電気的に接続される前に、給電用端子に相手側第１端子を電気的に接続させるという規格を満たす必要がある。この規格を満たしたコネクタでは、給電用端子に相手側第１端子を挿入する際、及び給電用端子から相手側第１端子を抜く際のアークの発生が防止される。
【０００５】
また、上記のようなコネクタにおいては、例えば、端子に施されている銀めっきの摩耗を抑えるためなどの理由から、相手側第１端子の挿入圧を小さく抑える構成とすることが好ましい。なお、端子に施されている銀めっきが摩耗すると、端子の母材が露出してしまう。そして、母材が露出することは、母材の腐食の原因となる。そして、母材が腐食することは、異常発熱の原因となる。
【０００６】
本開示の目的は、規格を満たしつつ相手側第１端子の挿入圧を小さく抑制可能としたコネクタを提供することにある。
【課題を解決するための手段】
【０００７】
本開示のコネクタは、相手側コネクタの相手側第１端子が第１軸線に沿って挿入されつつ接続される第１端子と、前記相手側コネクタの相手側第２端子と接続される第２端子と、前記第１端子及び前記第２端子を保持するコネクタハウジングと、を備えるコネクタであって、前記第１端子は、筒状部を有する端子本体と、前記筒状部の内周面に沿って配置されるばね部材とを有し、前記ばね部材は、前記第１軸線を中心として径方向に弾性を有するとともに周方向に並設される複数の弾性片と、前記複数の弾性片の第１端部同士を連結する第１連結部と、前記複数の弾性片の第２端部同士を連結する第２連結部とを有し、前記複数の弾性片は、前記第２端子に前記相手側第２端子が接触していない状態において前記第１連結部寄りの先行位置で前記相手側第１端子と押圧接触可能な先行接触片と、前記第２端子に前記相手側第２端子が接触している状態において前記第１連結部と前記第２連結部との中間位置で前記相手側第１端子と押圧接触可能な中間接触片とを含む。
【発明の効果】
【０００８】
本開示のコネクタによれば、規格を満たしつつ相手側第１端子の挿入圧を小さく抑制できる。
【図面の簡単な説明】
【０００９】

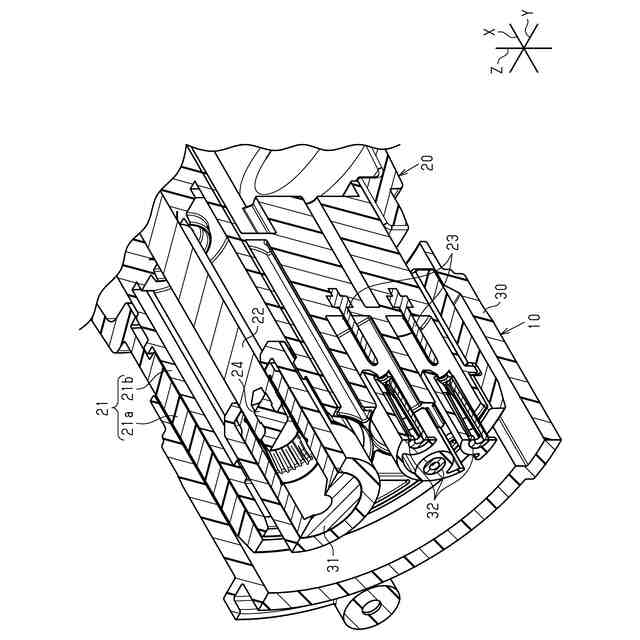

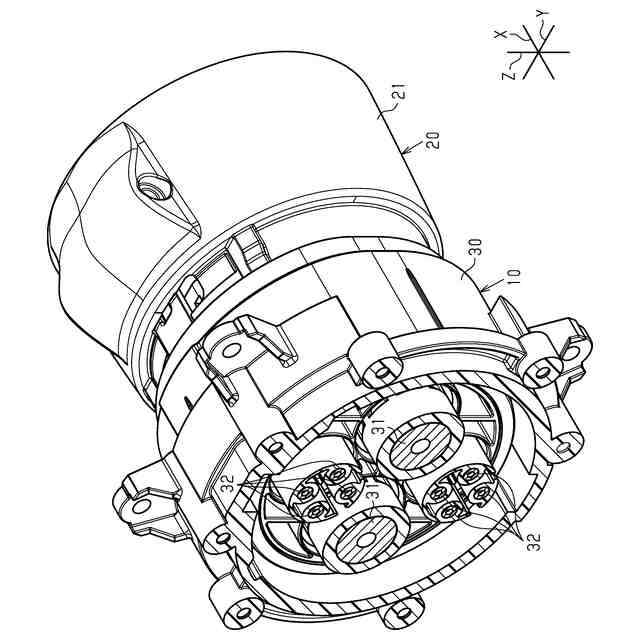

図１は、一実施形態におけるコネクタ及び相手側コネクタの一部断面斜視図である。

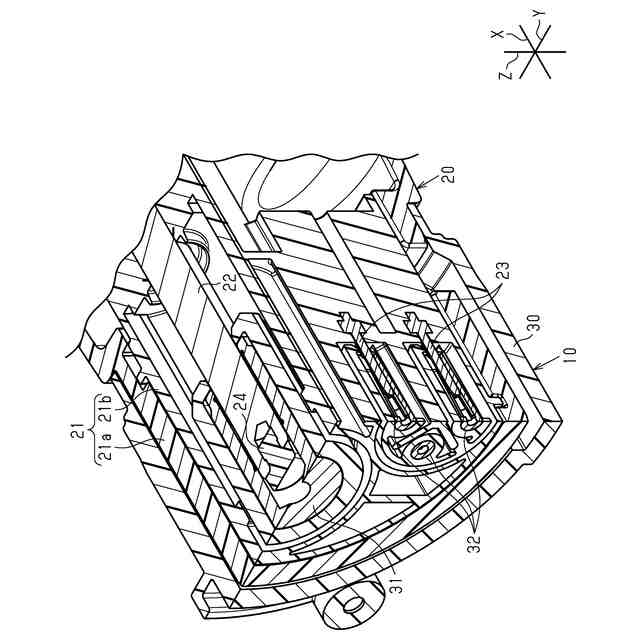

図２は、一実施形態におけるコネクタ及び相手側コネクタの一部断面斜視図である。
図３は、一実施形態におけるコネクタ及び相手側コネクタの一部断面斜視図である。

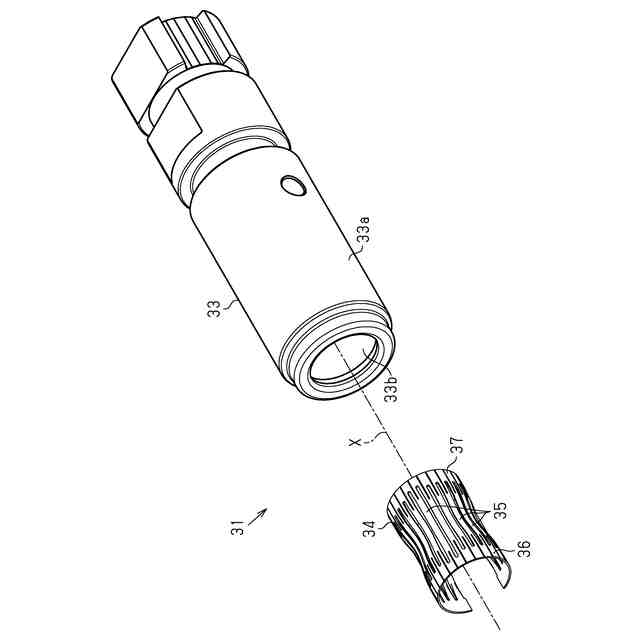

図４は、一実施形態における第１端子の分解斜視図である。

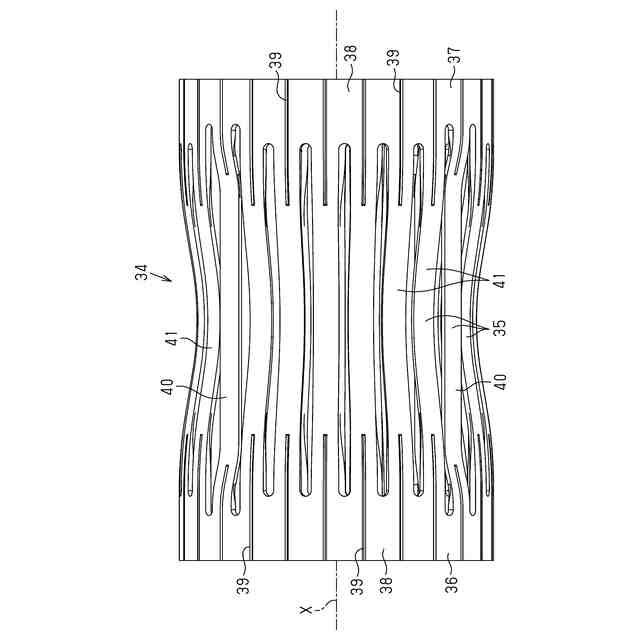

図５は、一実施形態におけるばね部材の側面図である。

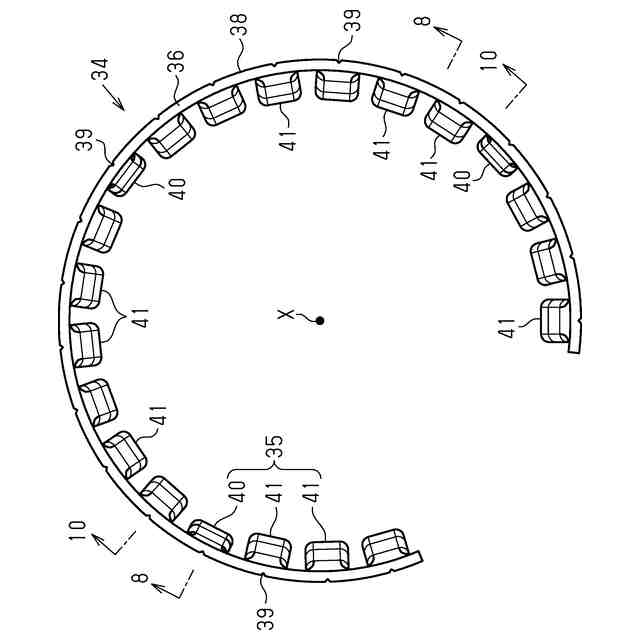

図６は、一実施形態におけるばね部材の正面図である。

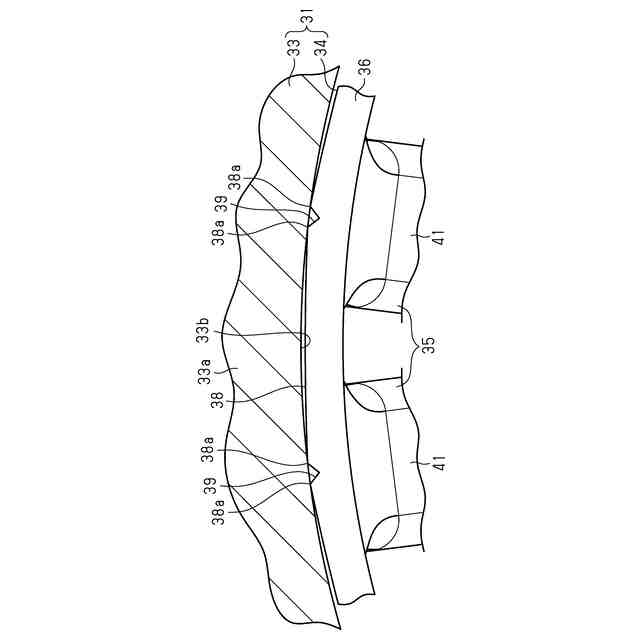

図７は、一実施形態における第１端子の一部断面正面図である。
図８は、図６の８－８線に沿った第１端子の断面図である。
図９は、一実施形態における第１端子と相手側第１端子の断面図である。

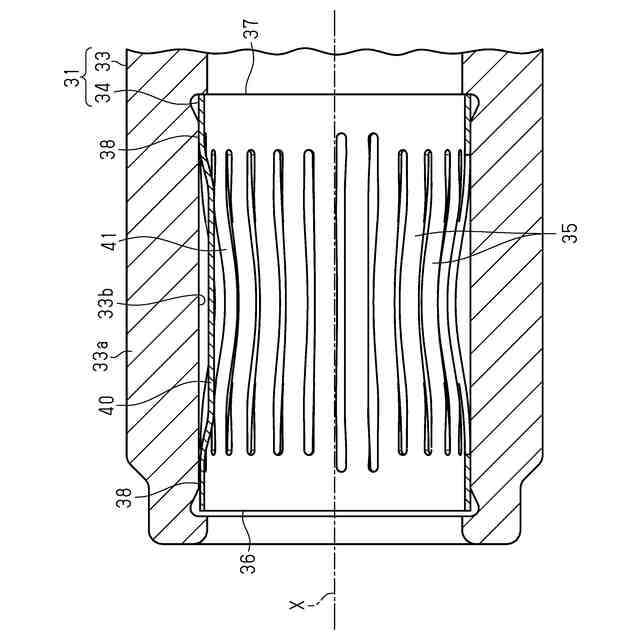

図１０は、図６の１０－１０線に沿った第１端子の断面図である。

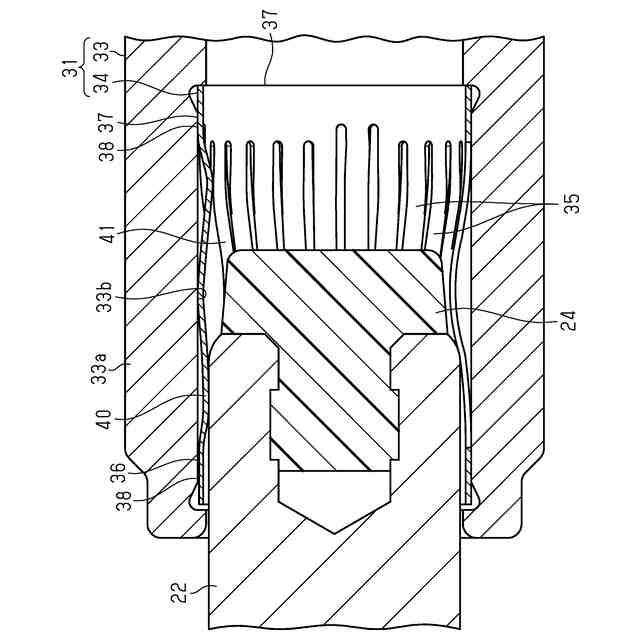

図１１は、一実施形態における第１端子と相手側第１端子の断面図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のコネクタは、
［１］相手側コネクタの相手側第１端子が第１軸線に沿って挿入されつつ接続される第１端子と、前記相手側コネクタの相手側第２端子と接続される第２端子と、前記第１端子及び前記第２端子を保持するコネクタハウジングと、を備えるコネクタであって、前記第１端子は、筒状部を有する端子本体と、前記筒状部の内周面に沿って配置されるばね部材とを有し、前記ばね部材は、前記第１軸線を中心として径方向に弾性を有するとともに周方向に並設される複数の弾性片と、前記複数の弾性片の第１端部同士を連結する第１連結部と、前記複数の弾性片の第２端部同士を連結する第２連結部とを有し、前記複数の弾性片は、前記第２端子に前記相手側第２端子が接触していない状態において前記第１連結部寄りの先行位置で前記相手側第１端子と押圧接触可能な先行接触片と、前記第２端子に前記相手側第２端子が接触している状態において前記第１連結部と前記第２連結部との中間位置で前記相手側第１端子と押圧接触可能な中間接触片とを含む。
（【００１１】以降は省略されています）
