公開番号2025130786
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028073
出願日2024-02-28
発明の名称コネクタ
出願人住友電装株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/42 20060101AFI20250902BHJP(基本的電気素子)
要約【課題】ハウジングに対する端子の逆挿入を検知する確実性を高めることができ、端子およびハウジングの小型化に対応できるコネクタを提供する。
【解決手段】端子60は、前後方向と交差する方向に突出する第1突部66および第2突部67を有している。第2突部67は、第1突部66よりも後方で且つ前後方向の同軸上に第1突部66と並んで配置される。ハウジング20,21は、キャビティ22の内面に、ランス23よりも後方に配置される第1干渉部36と、第1干渉部36よりも後方に配置される第2干渉部38と、を有している。端子60がキャビティ22に対して正規の挿入姿勢で配置される場合に、第1突部66が前記ランス23に係止される。端子60がキャビティ22に対して逆挿入姿勢で配置される場合に、第1突部66が第1干渉部36に対して後方から干渉し、且つ第1突部66と第1干渉部36との干渉時に、第2突部67も第2干渉部38に干渉している。
【選択図】図9
特許請求の範囲【請求項１】
電線の端末部に接続される端子と、
前記端子を収容するハウジングと、を備え、
前記端子は、前後方向と交差する方向に突出する第１突部および第２突部を有し、
前記第２突部は、前記第１突部よりも後方で且つ前後方向の同軸上に前記第１突部と並んで配置され、
前記ハウジングは、
前後方向に延びるキャビティと、
前記キャビティの内面から突出する弾性変形可能なランスと、
前記キャビティの内面において前記ランスよりも後方に配置される第１干渉部と、
前記キャビティの内面において前記第１干渉部よりも後方に配置される第２干渉部と、を有し、
前記端子が前記キャビティに対して正規の挿入姿勢で配置される場合に、前記第１突部が前記ランスに係止され、
前記端子が前記キャビティに対して前記正規の挿入姿勢とは逆向きの逆挿入姿勢で配置される場合に、前記第１突部が前記第１干渉部に対して後方から干渉し、且つ前記第１突部と前記第１干渉部との干渉時に、前記第２突部も前記第２干渉部に干渉している、コネクタ。
続きを表示（約 870 文字）【請求項２】
前記第２干渉部は、前記キャビティの内部へ突出するにしたがって前方に傾斜する後方傾斜面を有している、請求項１に記載のコネクタ。
【請求項３】
前記第２干渉部は、前記キャビティの内面に台形に形成され、前後方向に延びる乗り上げ面と、後方へ向けて傾斜して乗り上げ面の前端に連なる前方傾斜面と、を有し、
前記後方傾斜面は、前方へ向けて傾斜して前記乗り上げ面の後端に連なり、
前記ハウジングは、前記キャビティの内面に、前記前方傾斜面と対向する対向傾斜面を有し、
前記ハウジングの前記キャビティの内部には、前記前方傾斜面と前記対向傾斜面との間に、前記第１干渉部の挿入路が区画され、
前記第１干渉部は、前記挿入路の前方に配置される、請求項２に記載のコネクタ。
【請求項４】
前記第１干渉部は、前記キャビティの内面の第１面に形成され、
前記第２干渉部は、前記キャビティの内面における前記第１面と交差して隣接する第２面に形成されている、請求項３に記載のコネクタ。
【請求項５】
前記第１干渉部は、前後方向と直交する方向に沿ったストッパ面を有している、請求項３に記載のコネクタ。
【請求項６】
前記ハウジングに装着されるシール部材をさらに備え、
前記シール部材は、前後方向に貫通するシール孔と、前記シール孔の内周を周方向に延びる内周リップと、を有し、
前記電線は、前記シール孔に配置されて前記内周リップに密着するように構成され、
前記第１干渉部および前記第２干渉部は、前記シール部材よりも前方に配置され、
前記端子は、前記電線の絶縁被覆に圧着されるインシュレーションバレルを有し、
前記第１突部および前記第２突部がそれぞれ前記第１干渉部および前記第２干渉部と干渉した状態で、前記インシュレーションバレルが前記内周リップから後方に離れて配置される、請求項１から請求項５のいずれか一項に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１に開示されたコネクタは、コネクタ本体（以下、「ハウジング」と称する）と端子金具（以下、「端子」と称する）とを備えている。ハウジングは、前後方向に延びる端子挿入孔（以下、「キャビティ」と称する）を有している。端子は、ハウジングの後方からキャビティに挿入される。
【０００３】
また、端子は、四角筒状の本体部と、本体部の上壁の一部を切り起こして形成された突起と、本体部の一側壁（上壁と交差して隣接する壁）の一部を切り起こして形成された第２突起と、を有している。
ハウジングは、キャビティと連通しつつ前後方向に延びる逆挿案内溝と、逆挿案内溝とは別位置でキャビティに連通する凹所と、を有している。
【０００４】
端子がキャビティに正規の挿入姿勢とは上下逆向きの逆挿入姿勢で挿入される場合に、突起が逆挿案内溝に進入するとともに、第２突起が凹所に進入する。そこで、第２突起が凹部の内面に突き当たり、端子の移動が停止することにより、端子がキャビティに逆挿入姿勢（誤った姿勢）で挿入されていることを検知し且つ防止することが可能となっている。端子の逆挿入を検知する技術は、特許文献２にも開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－１５３５０２号公報
特開２０１７－１４３０１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１の場合、端子の逆挿入時に、２つの突起（突起および第２突起）がハウジングの内壁と干渉するので、逆挿入検知の確実性を高めることができた。しかし、突起が本体部に対して上方に突出し、第２突起が本体部に対して側方に突出しているので、本体部が上下方向および左右方向に大きくなり、ひいては本体部が挿入されるキャビティの径寸法も大きくなる懸念があった。
【０００７】
そこで、本開示は、ハウジングに対する端子の逆挿入を検知する確実性を高めることができ、端子およびハウジングの小型化に対応できるコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示のコネクタは、電線の端末部に接続される端子と、前記端子を収容するハウジングと、を備え、前記端子は、前後方向と交差する方向に突出する第１突部および第２突部を有し、前記第２突部は、前記第１突部よりも後方で且つ前後方向の同軸上に前記第１突部と並んで配置され、前記ハウジングは、前後方向に延びるキャビティと、前記キャビティの内面から突出する弾性変形可能なランスと、前記キャビティの内面において前記ランスよりも後方に配置される第１干渉部と、前記キャビティの内面において前記第１干渉部よりも後方に配置される第２干渉部と、を有し、前記端子が前記キャビティに対して正規の挿入姿勢で配置される場合に、前記第１突部が前記ランスに係止され、前記端子が前記キャビティに対して前記正規の挿入姿勢とは逆向きの逆挿入姿勢で配置される場合に、前記第１突部が前記第１干渉部に対して後方から干渉し、且つ前記第１突部と前記第１干渉部との干渉時に、前記第２突部も前記第２干渉部に干渉している、コネクタである。
【発明の効果】
【０００９】
本開示によれば、ハウジングに対する端子の逆挿入を検知する確実性を高めることができ、端子およびハウジングの小型化に対応できるコネクタを提供することが可能となる。
【図面の簡単な説明】
【００１０】

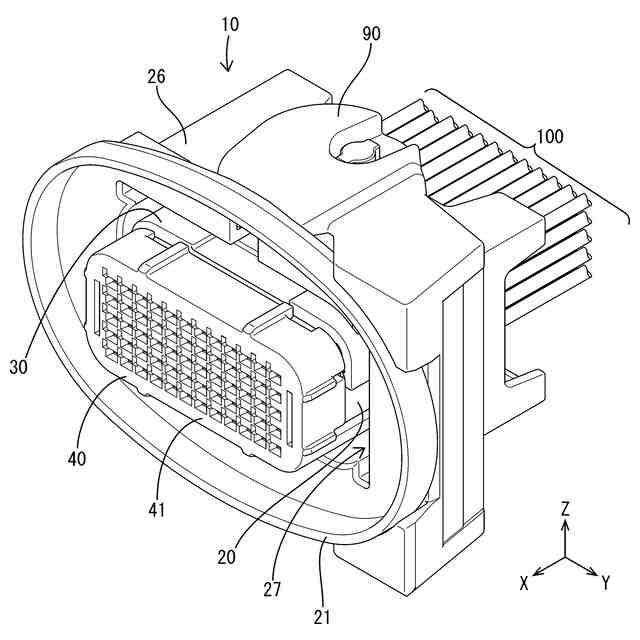

図１は、本開示の実施形態１のコネクタを前方から見た斜視図である。

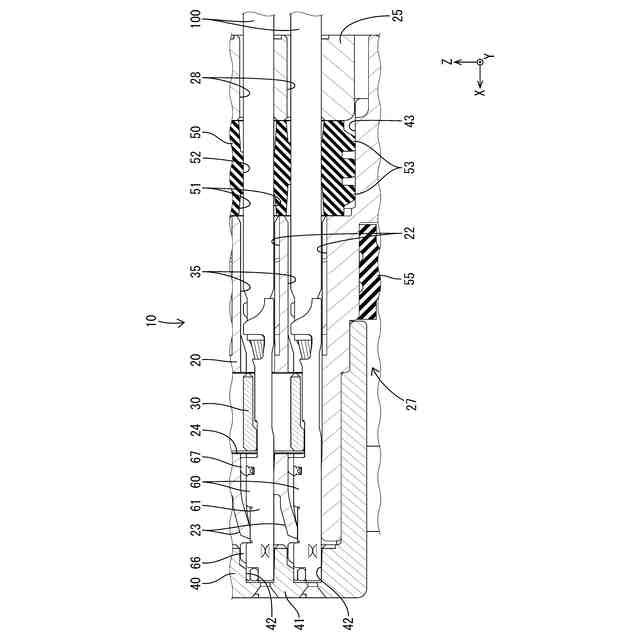

図２は、本実施形態１のコネクタにおいて、正規挿入姿勢の端子がハウジングのキャビティに収容された状態を拡大して示す側断面図である。
図３は、本実施形態１のコネクタにおける端子を前方から見た斜視図である。

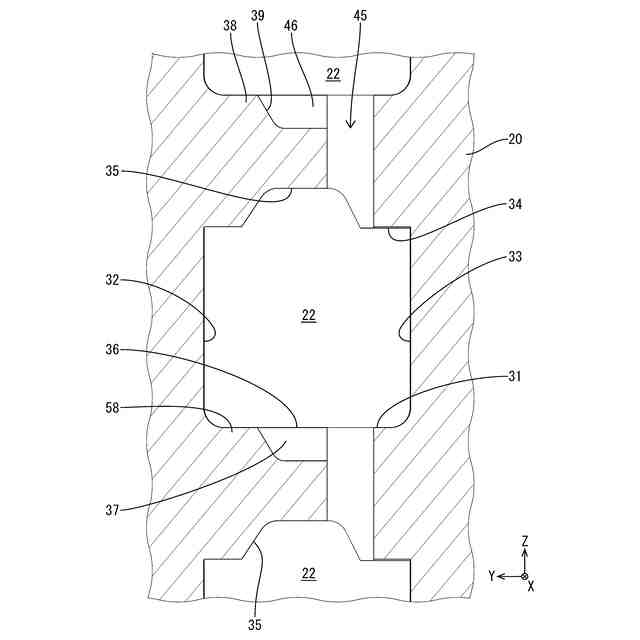

図４は、本実施形態１のコネクタにおいて、ハウジングの一部のキャビティを拡大して示す横断面図である。

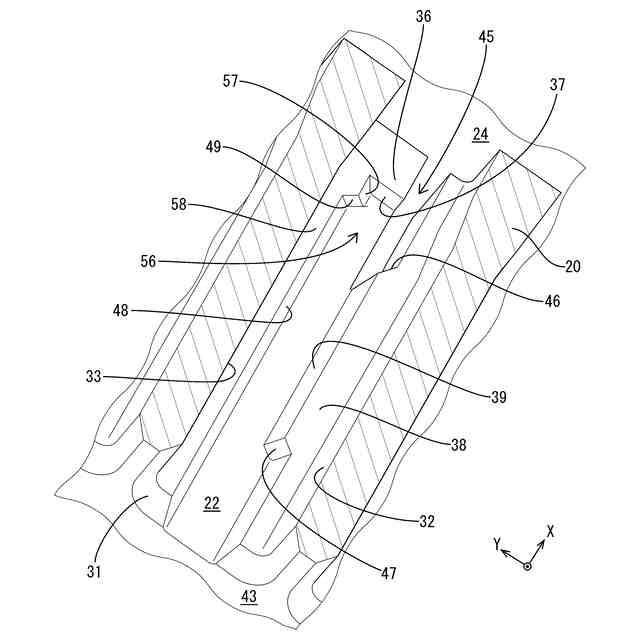

図５は、本実施形態１のコネクタにおいて、ハウジングを左右方向に沿って切断し、第１干渉部および第２干渉部を上方から見た斜視図である。

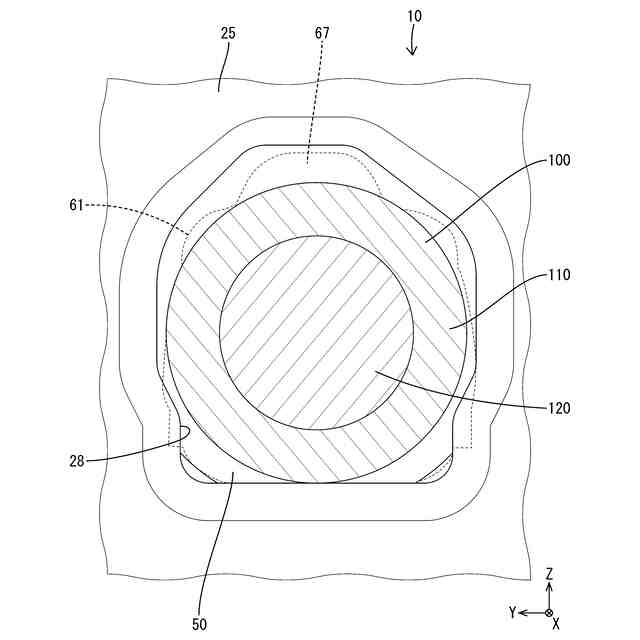

図６は、本実施形態１のコネクタにおいて、後壁部の貫通孔から電線が引き出される部分を拡大して示す背面図である。

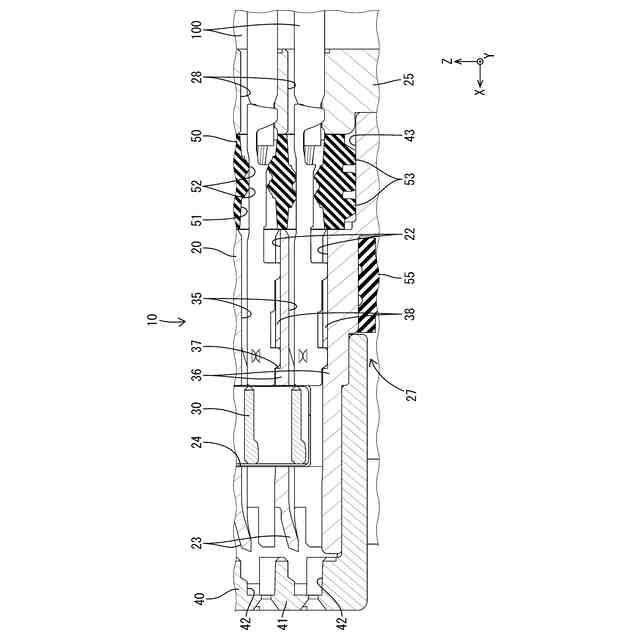

図７は、本実施形態１のコネクタにおいて、第１突部が第１干渉部に干渉し、且つ第２突部が第２干渉部に干渉して、逆挿入姿勢の端子の移動が停止した状態を拡大して示す側断面図である。

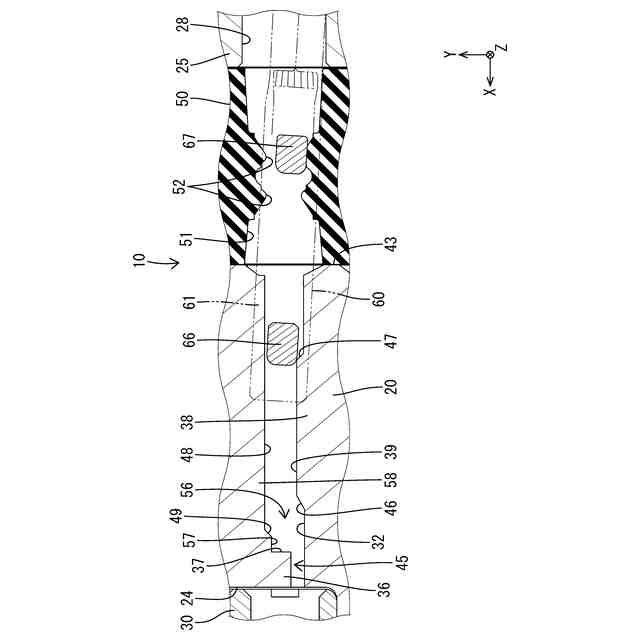

図８は、本実施形態１のコネクタにおいて、第１突部が後方傾斜面に沿って移動し、逆挿入姿勢の端子の前端が幅方向一側に振れた状態を拡大して示す平断面図である。

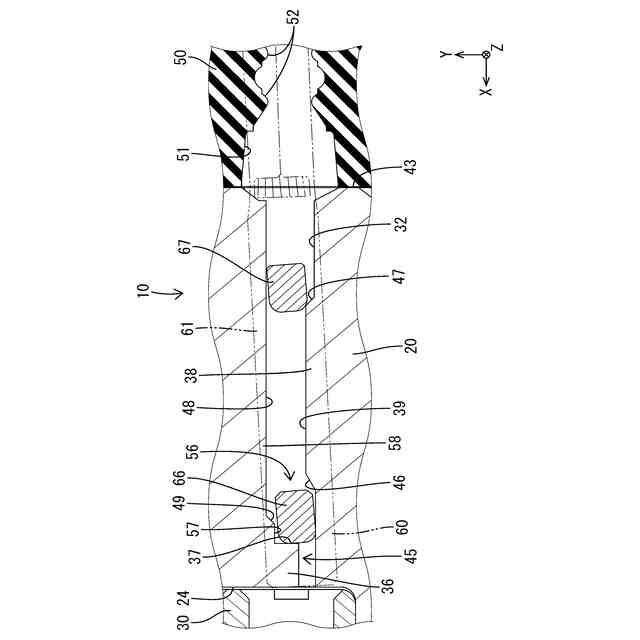

図９は、本実施形態１のコネクタにおいて、第１突部が第１干渉部に干渉し、且つ第２突部が乗り上げ面に乗り上げられ、逆挿入姿勢の端子の前端が幅方向他側に振れた状態を拡大して示す平断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
