公開番号2025140415
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039813
出願日2024-03-14
発明の名称端子台
出願人住友電装株式会社
代理人弁理士法人暁合同特許事務所
主分類H01R 9/16 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】ボルト締結時に金属粉の外部への放出及び端子の短絡を抑制することができる端子台を提供する。
【解決手段】端子台10は、第1方向に並ぶ複数の端子20と、複数の端子20を保持する樹脂部30と、複数のナット40と、複数のナット40を保持し且つ樹脂部30に組み付けられるナット保持部50と、を備え、各端子20は、端子接続部22と、端子接続部22を第1方向に直交する第2方向に貫通する挿通孔23と、を有し、各ナット40は、挿通孔23と第2方向に並んで配されるボルト孔41を有し、ナット保持部50は、第2方向の一方側に開口し且つ複数のナット40をそれぞれ収容する複数の収容部51と、複数の収容部51のそれぞれの第2方向の他方側に連なり且つ有底である複数のポケット部52と、第1方向に隣接する2つの端子20間を隔て且つ端子接続部22よりも第2方向の一方側に突出する隔壁54と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
第１方向に並ぶ複数の端子と、
前記複数の端子を保持する樹脂部と、
複数のナットと、
前記複数のナットを保持し且つ前記樹脂部に組み付けられるナット保持部と、を備え、
各前記端子は、端子接続部と、前記端子接続部を前記第１方向に直交する第２方向に貫通する挿通孔と、を有し、
各前記ナットは、前記挿通孔と前記第２方向に並んで配されるボルト孔を有し、
前記ナット保持部は、前記第２方向の一方側に開口し且つ前記複数のナットをそれぞれ収容する複数の収容部と、前記複数の収容部のそれぞれの前記第２方向の他方側に連なり且つ有底である複数のポケット部と、前記第１方向に隣接する２つの前記端子間を隔て且つ前記端子接続部よりも前記第２方向の一方側に突出する隔壁と、を備える、端子台。
続きを表示（約 340 文字）【請求項２】
各前記収容部は、各前記ナットを前記第２方向に直交する方向から囲む周壁と、前記周壁の内面から突出する複数のリブと、を備える、請求項１に記載の端子台。
【請求項３】
各前記収容部は、各前記ナットを前記第２方向に直交する方向に囲む周壁と、各前記ナットに前記第２方向の他方側から接触する底部と、を備え、
前記底部から前記周壁の前記第２方向の一方側の端部までの前記第２方向における寸法は、前記ナットの前記第２方向における寸法より大きい、請求項１または請求項２に記載の端子台。
【請求項４】
前記樹脂部はロック部を備え、
前記ナット保持部は、前記ロック部に係止するロック受け部を備える、請求項１または請求項２に記載の端子台。

発明の詳細な説明【技術分野】
【０００１】
本開示は、端子台に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、特開２０１３－４５５１０号公報（下記特許文献１）に記載の端子台が知られている。この端子台は、３つの導電板と、３つのナットと、３つの導電板を保持するコネクタハウジングと、を備える。３つの導電板は左右方向に並んで配置されている。導電板は、ボルト締結によって電線側端子に接続される電線側締結部を備える。電線側締結部には締結ボルトが挿通可能なボルト挿通孔が形成されている。コネクタハウジングは、左右方向に並んで形成され、前方及び上方に開口する３つの電線側ナット収容部を備える。電線側ナット収容部には、ナットの軸線が上下方向となるように、ナットが収容されている。ナットは、電線側ナット収容部に対して前方から圧入されるようになっている。電線側ナット収容部の下方には、ナットに締結ボルトを締結した際に、ナットを貫通した締結ボルトの先端部分を逃がす逃がし凹部が連設されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－４５５１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の構成では、電線側ナット収容部及び逃がし凹部が前方に開口しているため、締結ボルトをナットに締結する際に金属粉が生じ、端子台の周囲に放出されることが考えられる。また、上記の構成では、電線側端子と導電板とを接続する際に、左右方向に隣接する２つの電線側端子の間を区画するような絶縁性の部材が設けられていない。よって、電線側端子同士が接触し、この結果、導電板同士が短絡するおそれがある。
【０００５】
本開示は上記のような事情に基づいて完成されたものであって、ボルト締結時に金属粉の外部への放出及び端子の短絡を抑制することができる端子台を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の端子台は、第１方向に並ぶ複数の端子と、前記複数の端子を保持する樹脂部と、複数のナットと、前記複数のナットを保持し且つ前記樹脂部に組み付けられるナット保持部と、を備え、各前記端子は、端子接続部と、前記端子接続部を前記第１方向に直交する第２方向に貫通する挿通孔と、を有し、各前記ナットは、前記挿通孔と前記第２方向に並んで配されるボルト孔を有し、前記ナット保持部は、前記第２方向の一方側に開口し且つ前記複数のナットをそれぞれ収容する複数の収容部と、前記複数の収容部のそれぞれの前記第２方向の他方側に連なり且つ有底である複数のポケット部と、前記第１方向に隣接する２つの前記端子間を隔て且つ前記端子接続部よりも前記第２方向の一方側に突出する隔壁と、を備える、端子台である。
【発明の効果】
【０００７】
本開示によれば、ボルト締結時に金属粉の外部への放出及び端子の短絡を抑制することができる端子台を提供することができる。
【図面の簡単な説明】
【０００８】

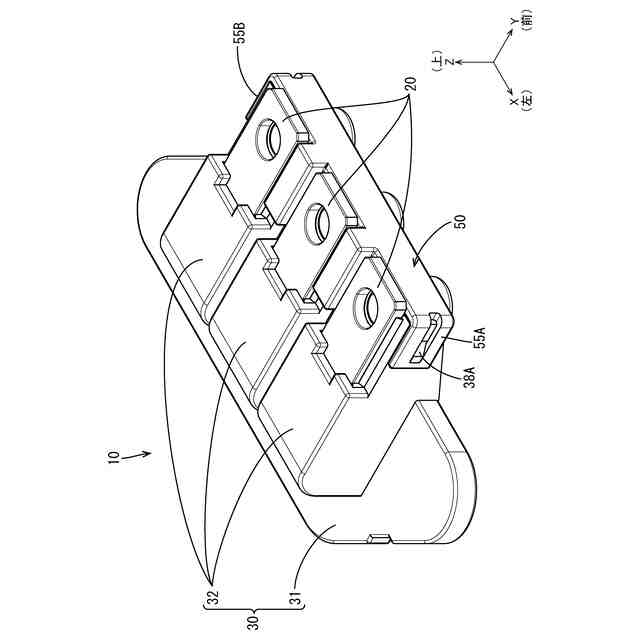

図１は、実施形態にかかる端子台の斜視図である。

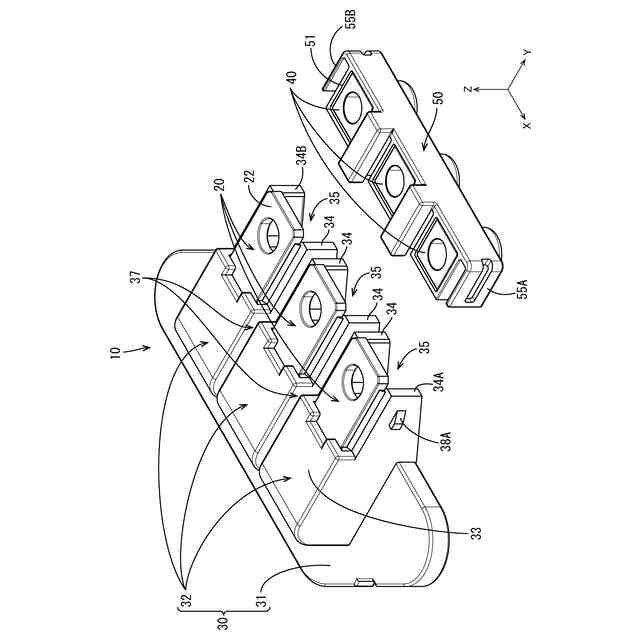

図２は、端子台の分解斜視図である。

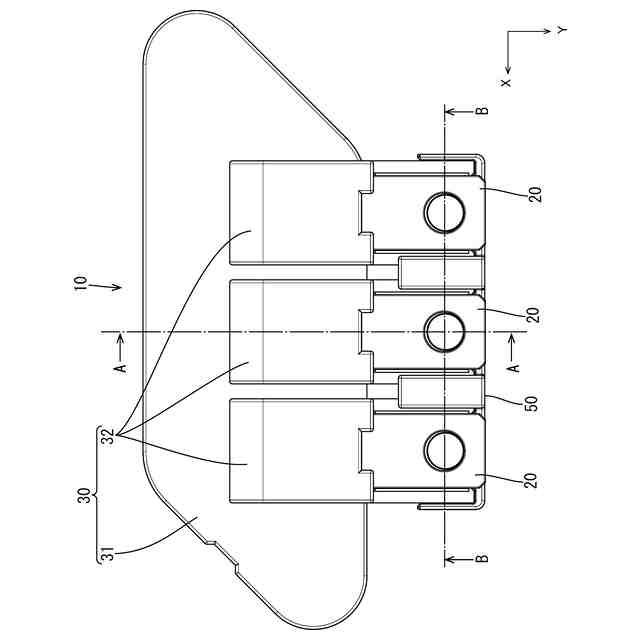

図３は、端子台の平面図である。

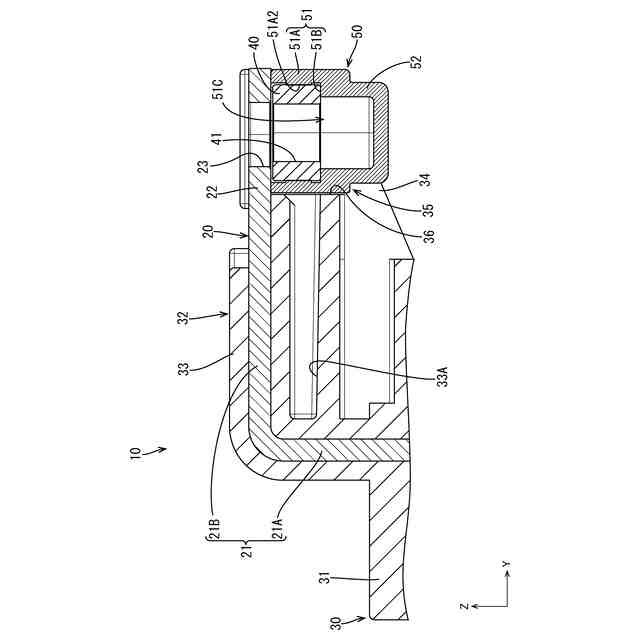

図４は、図３のＡ－Ａ断面図である。

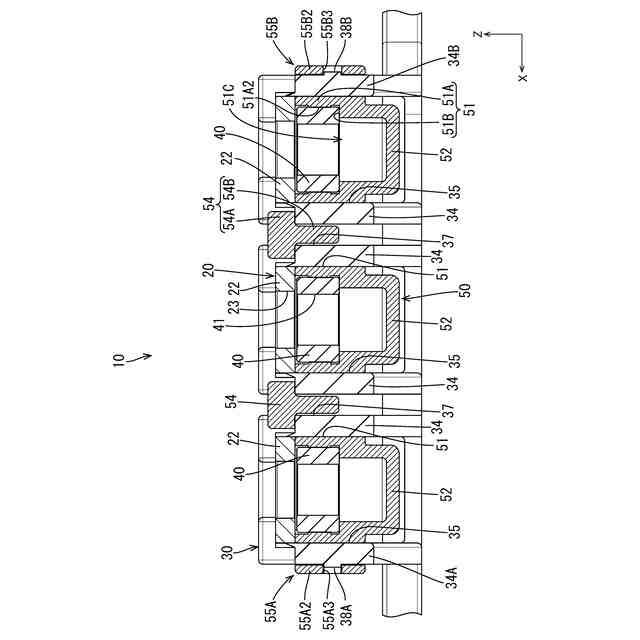

図５は、図３のＢ－Ｂ断面図である。

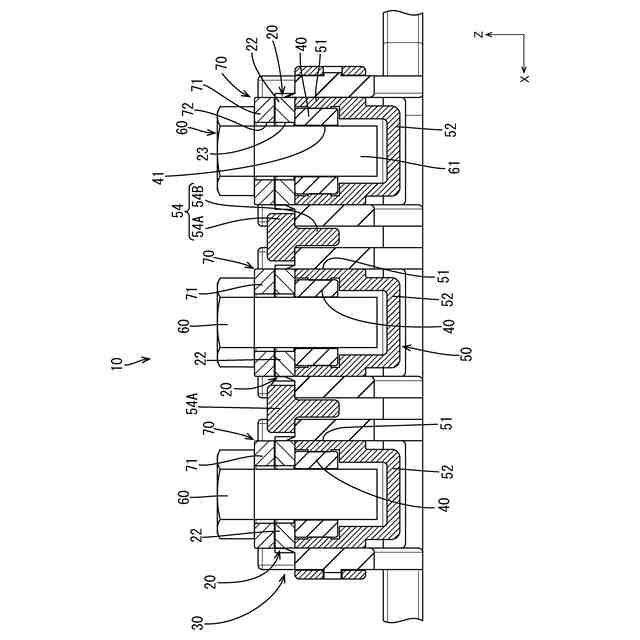

図６は、図３のＢ－Ｂ断面において端子と相手端子とを接続した状態を示す図である。

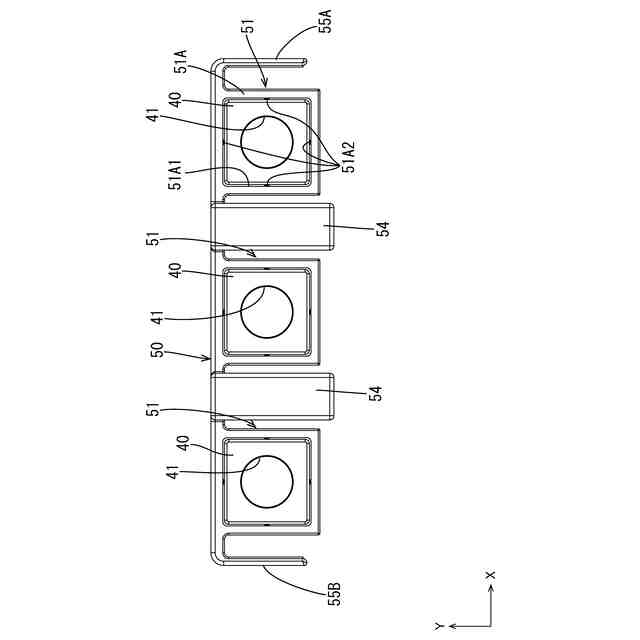

図７は、ナットが保持されたナット保持部の平面図である。

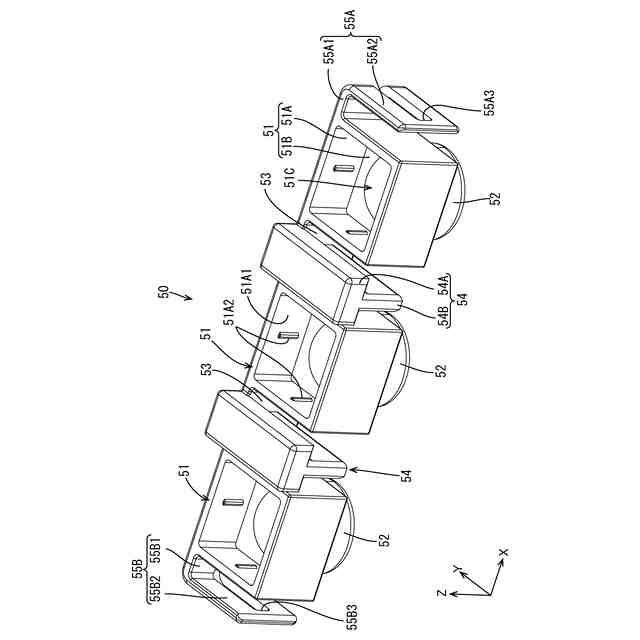

図８は、ナット保持部の斜視図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列挙して説明する。
［１］本開示の端子台は、第１方向に並ぶ複数の端子と、前記複数の端子を保持する樹脂部と、複数のナットと、前記複数のナットを保持し且つ前記樹脂部に組み付けられるナット保持部と、を備え、各前記端子は、端子接続部と、前記端子接続部を前記第１方向に直交する第２方向に貫通する挿通孔と、を有し、各前記ナットは、前記挿通孔と前記第２方向に並んで配されるボルト孔を有し、前記ナット保持部は、前記第２方向の一方側に開口し且つ前記複数のナットをそれぞれ収容する複数の収容部と、前記複数の収容部のそれぞれの前記第２方向の他方側に連なり且つ有底である複数のポケット部と、前記第１方向に隣接する２つの前記端子間を隔て且つ前記端子接続部よりも前記第２方向の一方側に突出する隔壁と、を備える。
【００１０】
このような構成によると、ナット保持部は収容部に連なる有底のポケット部を備えるから、ナットにボルトを締結する際に生じる金属粉が端子台の外部に放出されることを抑制することができる。また、ナット保持部は端子間を隔てる隔壁を備え、隔壁は端子接続部よりも第２方向の一方側に突出しているから、端子に対して相手端子をボルト締結する際、相手端子同士が第１方向に接触することを抑制することができる。よって、端子の短絡を抑制することができる。
（【００１１】以降は省略されています）
