特許ウォッチ

公開番号2025112744
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007174
出願日2024-01-22
発明の名称水性接着剤組成物および木質複合材
出願人コニシ株式会社
代理人弁理士法人G-chemical
主分類C09J 131/04 20060101AFI20250725BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】低温環境下であっても短時間で被着体同士を接着することができる水性接着剤組成物を提供する。
【解決手段】本発明の水性接着剤組成物は、(A)ポリビニルアルコール、(B)エチレン-酢酸ビニル共重合樹脂、および(C)イソシアネートと反応し得る官能基を有するスチレンブタジエン共重合樹脂を含み、前記(C)スチレンブタジエン共重合樹脂(固形分)の含有割合が、前記(A)～(C)の合計固形分100質量%に対して20質量%以上である主剤と、イソシアネート化合物を含む硬化剤とを備える。
【選択図】なし
特許請求の範囲【請求項１】
（Ａ）ポリビニルアルコール、（Ｂ）エチレン－酢酸ビニル共重合樹脂、および（Ｃ）イソシアネートと反応し得る官能基を有するスチレンブタジエン共重合樹脂を含み、前記（Ｃ）スチレンブタジエン共重合樹脂（固形分）の含有割合が、前記（Ａ）～（Ｃ）の合計固形分１００質量％に対して２０質量％以上である主剤と、イソシアネート化合物を含む硬化剤とを備える、水性接着剤組成物。
続きを表示（約 300 文字）【請求項２】
（Ｃ）イソシアネートと反応し得る官能基を有するスチレンブタジエン共重合樹脂における前記イソシアネートと反応し得る官能基は、ヒドロキシ基および／またはカルボキシ基である、請求項１に記載の水性接着剤組成物。
【請求項３】
（Ａ）ポリビニルアルコールのけん化度は８０ｍｏｌ％以上である、請求項１または２に記載の水性接着剤組成物。
【請求項４】
木質材同士を貼り合わせるための接着用である請求項１または２に記載の水性接着剤組成物。
【請求項５】
２以上の木質材が請求項１または２に記載の水性接着剤組成物の硬化物により接着された木質複合材。

発明の詳細な説明【技術分野】
【０００１】
本発明は水性接着剤組成物および木質複合材に関する。より詳細には、本発明は、木質材の貼り合わせに好ましく使用される水性接着剤組成物に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
建築物に用いられる木質材料としては無垢材や集成材が使用される。集成材は、ひき板にした木材を接着剤で集成接着して作製される。このため、集成材は無垢材と比較して反りが発生しにくく、また無垢材よりも低価格帯で販売されており、各種建築物に多用されている。集成材としては、構造用集成材、造作用集成材などが挙げられる。
【０００３】
集成材作製の際のひき板同士の接着には水性ビニルウレタン接着剤が使用されることが多い。水性ビニルウレタン接着剤は、ヒドロキシ基を有する化合物を含むエマルションとイソシアネート化合物とを含む組成物であり、水を蒸発させ固化すると同時に、ヒドロキシ基を有する化合物とイソシアネート化合物とを反応させて接着力を発揮する。
【０００４】
このような水性ビニルウレタン接着剤としては、例えば、ＥＶＡエマルション、ＳＢＲエマルション、およびアクリル系エマルションを含む木質板用エマルション組成物が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－５５４９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
水性ビニルウレタン接着剤は、使用時において、水を蒸発させ固化すると同時に、ヒドロキシ基を有する化合物とイソシアネート化合物とを反応させるので、常温以上の温度環境下で使用することが望ましい。しかし、例えば冬季などの低温環境下で集成材を作製する場合に接着性が不充分となる場合があった。
【０００７】
特許文献１の木質板用エマルジョン組成物によれば、５℃等の低温環境で作製した試験片を用いて耐久試験を行っても良好な結果を得ることができることが記載されている。しかし、低温環境下では水の蒸発および上記反応の進行が遅く、充分な接着性を発揮するための接着には長時間かかる。
【０００８】
従って、本発明の目的は、低温環境下であっても短時間で被着体同士を接着することができる水性接着剤組成物を提供することにある。
【課題を解決するための手段】
【０００９】
本発明者は、上記課題を解決するため鋭意検討した結果、ポリビニルアルコール、エチレン－酢酸ビニル共重合樹脂、およびイソシアネートと反応し得る官能基を有するスチレンブタジエン共重合樹脂を含み、スチレンブタジエン共重合樹脂が特定の含有割合である主剤と、イソシアネート化合物を含む硬化剤とを備える水性接着剤組成物によれば、低温環境下であっても短時間で被着体同士を接着することができることを見出した。本発明は、これらの知見に基づいて完成されたものに関する。
【００１０】
すなわち、本発明は、（Ａ）ポリビニルアルコール、（Ｂ）エチレン－酢酸ビニル共重合樹脂、および（Ｃ）イソシアネートと反応し得る官能基を有するスチレンブタジエン共重合樹脂を含み、上記（Ｃ）スチレンブタジエン共重合樹脂（固形分）の含有割合が、上記（Ａ）～（Ｃ）の合計固形分１００質量％に対して２０質量％以上である主剤と、イソシアネート化合物を含む硬化剤とを備える、水性接着剤組成物を提供する。

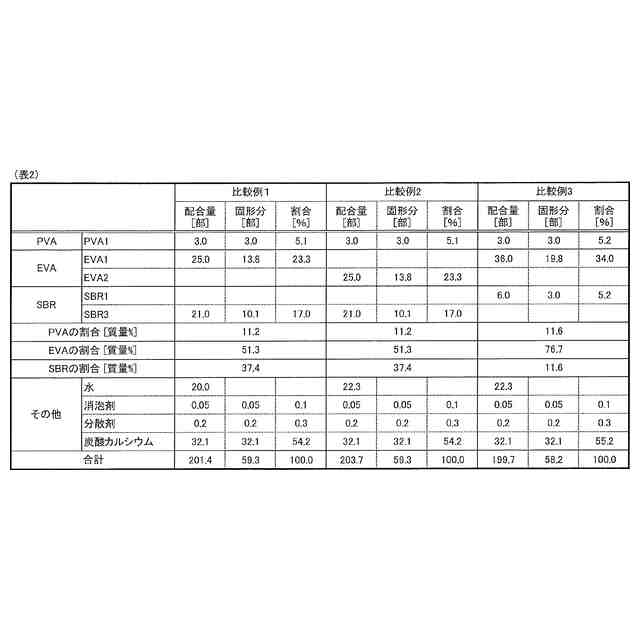

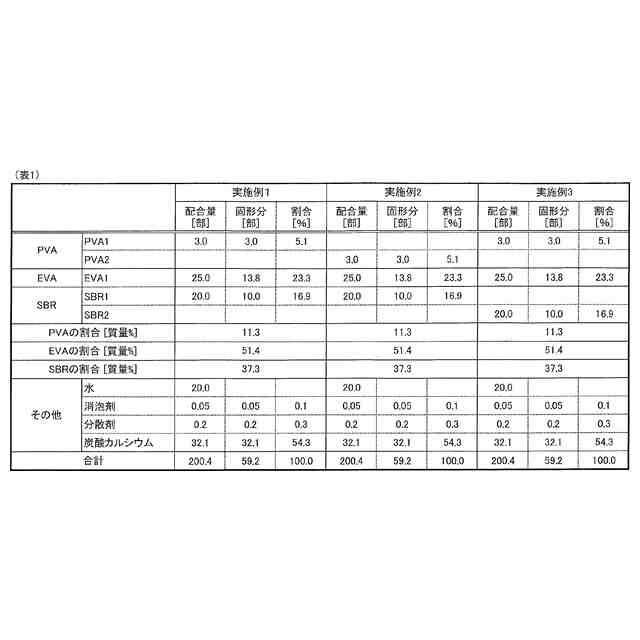

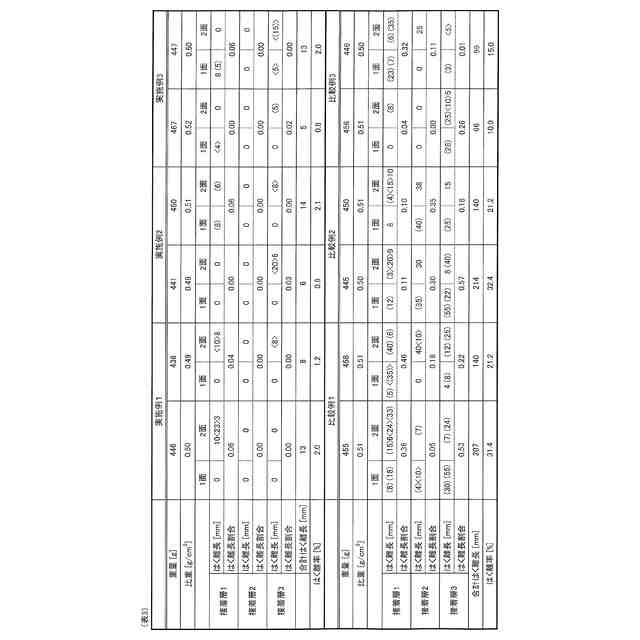

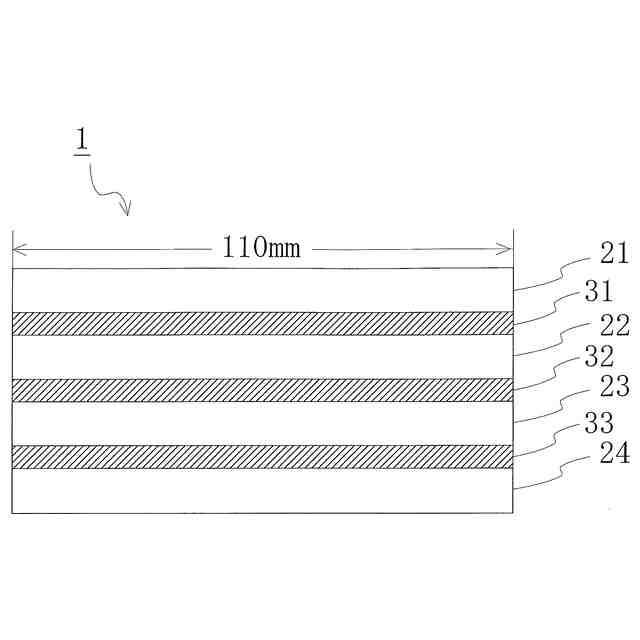

（【００１１】以降は省略されています）

関連特許
