公開番号2025113127
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024113767
出願日2024-07-17
発明の名称3Dモデルをレンダリング又はストリーミングするための最適ツリーの生成方法、ホスト、及び非一時的な記憶回路
出願人宏達國際電子股ふん有限公司
代理人個人,個人,個人,個人
主分類G06T 17/00 20060101AFI20250725BHJP(計算;計数)
要約【課題】拡張現実(AR)、仮想現実(VR)、複合現実(MR)といったクロスリアリティ(XR)の3Dモデルを効率的且つ迅速にレンダリング又はストリーミングする最適ツリーの生成方法、ホスト及び非一時的な記憶回路を提供する。
【解決手段】方法は、3Dモデルの完全ツリーを取得することと、3Dモデルの完全ツリーのノードの品質値を取得することと、3Dモデルの完全ツリーのノードの可視性値を取得することと、完全ツリー、品質値、及び可視性値に基づいて3Dモデルの最適ツリーを決定することと、最適ツリーに基づいて3Dモデルをレンダリングすることと、を含む。
【選択図】図5
特許請求の範囲【請求項１】
３Ｄモデルをレンダリング又はストリーミングするための最適ツリーの生成方法であって、
３Ｄモデルの完全ツリーを取得することと、
前記３Ｄモデルの前記完全ツリーのノードの品質値を取得することと、
前記３Ｄモデルの前記完全ツリーの前記ノードの可視性値を取得することと、
前記完全ツリー、前記品質値、及び前記可視性値に基づいて前記３Ｄモデルの最適ツリーを決定することと、
前記最適ツリーに基づいて前記３Ｄモデルをレンダリングすることと
を含む、
方法。
続きを表示（約 1,000 文字）【請求項２】
前記ノードの三角形数又はテクセル量に基づいて前記品質値を決定することと、
ビューアポイントの位置に基づいて前記可視性値を決定することと
を更に含む、
請求項１に記載の方法。
【請求項３】
前記ノードによって表されるオリジナルメッシュの三角形数又はテクセル量に対する前記ノードの三角形数又はテクセル量に基づいて前記品質値を決定すること
を更に含む、
請求項１に記載の方法。
【請求項４】
ビューアポイントの位置から前記ノードまでの距離で除算された前記ノードの表面積に基づいて前記可視性値を決定すること
を更に含む、
請求項１に記載の方法。
【請求項５】
前記品質値を前記可視性値で除算することによってスコアを決定することと、
前記スコアに基づいて前記最適ツリーを決定することと
を更に含む、
請求項１に記載の方法。
【請求項６】
前記３Ｄモデルのツリー構造の総三角形数がトライアングル・バジェット内であることに応じて、前記ノードの品質を向上させること
を更に含む、
請求項１に記載の方法。
【請求項７】
前記最適ツリーが決定されたことに応じて、サーバ又はメモリから前記最適ツリーに関する最適データを要求することと、
前記サーバ又は前記メモリから前記最適データを受け取ることと、
前記最適ツリーと前記最適データとに基づいて前記３Ｄモデルをレンダリングすることと
を更に含む、
請求項１に記載の方法。
【請求項８】
ビューアポイントの位置に基づいてレンダリング済みツリーを前記最適ツリーに変換すること
を更に含む、
請求項１に記載の方法。
【請求項９】
起動時の初期読み込みプロセスの間に初期ツリーをレンダリングすることと、
ビューアポイントの位置に基づいて前記初期ツリーを前記最適ツリーに変換することと
を更に含む、
請求項１に記載の方法。
【請求項１０】
ランタイム中において、ビューアポイントの位置の変化に応じて、前記ビューアポイントの前記位置に基づいてレンダリング済み最適ツリーを現在の最適ツリーに変換すること
を更に含む、
請求項１に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は３Ｄ（３－ｄｉｍｅｎｓｉｏｎａｌ）モデルをレンダリング又はストリーミングするための最適ツリーの生成方法に関するものであり、特に、本発明は３Ｄモデルをレンダリング又はストリーミングするための最適ツリーの生成方法、ホスト、及び非一時的な記憶回路に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
拡張現実（ＡｕｇｍｅｎｔｅｄＲｅａｌｉｔｙ、ＡＲ）、仮想現実（ＶｉｒｔｕａｌＲｅａｌｉｔｙ、ＶＲ）、複合現実（ＭｉｘｅｄＲｅａｌｉｔｙ、ＭＲ）といったクロスリアリティ（ＸＲ）に関連する技術が絶えず開発されている。ＡＲ技術は、ユーザに仮想要素を現実世界に持ち込むことを可能とする。ＶＲ技術は、ユーザに異なる生活を体験させるために全く新しい仮想世界に進入することを可能とする。ＭＲ技術は、現実世界と仮想世界とを融合させる。更に、完全な没入型体験をユーザにもたらすため、視覚コンテンツ、音声コンテンツ、又は他の感覚のコンテンツをウェブ経由でユーザに提供することができる。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は、ＸＲの３Ｄモデルをユーザに効率的且つ迅速に提供するための、３Ｄモデルをレンダリング又はストリーミングするための最適ツリーの生成方法、ホスト、及び非一時的な記憶回路を対象とする。
【課題を解決するための手段】
【０００４】
本発明は、３Ｄモデルをレンダリング又はストリーミングするための最適ツリーの生成方法を提供する。該方法は、３Ｄモデルの完全ツリーを取得することと、３Ｄモデルの完全ツリーのノードの品質値を取得することと、３Ｄモデルの完全ツリーのノードの可視性値を取得することと、完全ツリー、品質値、及び可視性値に基づいて３Ｄモデルの最適ツリーを決定することと、最適ツリーに基づいて３Ｄモデルをレンダリングすることとを含む。
【０００５】
本発明はホストを提供する。該ホストは、記憶回路とプロセッサとを含む。記憶回路はプログラムコードを格納するよう構成される。プロセッサは記憶回路に結合され、３Ｄモデルの完全ツリーを取得し、３Ｄモデルの完全ツリーのノードの品質値を取得し、３Ｄモデルの完全ツリーのノードの可視性値を取得し、完全ツリー、品質値、及び可視性値に基づいて３Ｄモデルの最適ツリーを決定し、最適ツリーに基づいて３Ｄモデルをレンダリングするため、プログラムコードにアクセスするよう構成される。
【０００６】
本発明は非一時的な記憶回路を提供する。該非一時的な記憶回路はプログラムコードを格納するよう構成され、プログラムコードはプロセッサに、３Ｄモデルの完全ツリーを取得させ、３Ｄモデルの完全ツリーのノードの品質値を取得させ、３Ｄモデルの完全ツリーのノードの可視性値を取得させ、完全ツリー、品質値、及び可視性値に基づいて３Ｄモデルの最適ツリーを決定させ、最適ツリーに基づいて３Ｄモデルをレンダリングさせるよう構成される。
【発明の効果】
【０００７】
上記に基づき、ＸＲの３Ｄモデルを効率的且つ迅速にユーザに提供する。
【０００８】
上述した内容をより理解しやすくするため、図面を参照していくつかの実施形態を以下に詳細に説明する。
【図面の簡単な説明】
【０００９】
本発明の更なる理解を提供するために添付図面が含まれ、本明細書に組み込まれてその一部を構成する。図面は本発明の例示的な実施形態を表し、明細書と共に本発明の原理を説明する役割を果たす。
【００１０】
本発明の１つの実施形態による３Ｄモデルのツリー構造の概略図である。
本発明の１つの実施形態による３Ｄモデルのレンダリング結果の概略図である。
本発明の１つの実施形態による表示シナリオの概略図である。
本発明の１つの実施形態による表示シナリオの概略図である。
本発明の１つの実施形態による表示シナリオの概略図である。
本発明の１つの実施形態による表示シナリオの概略図である。
本発明の１つの実施形態による３Ｄモデルの最適ツリーの概略図である。
本発明のいくつかの実施形態による３Ｄモデルのツリー構造の最適化処理の概略図である。
本発明のいくつかの実施形態による３Ｄモデルのツリー構造の最適化処理の概略図である。

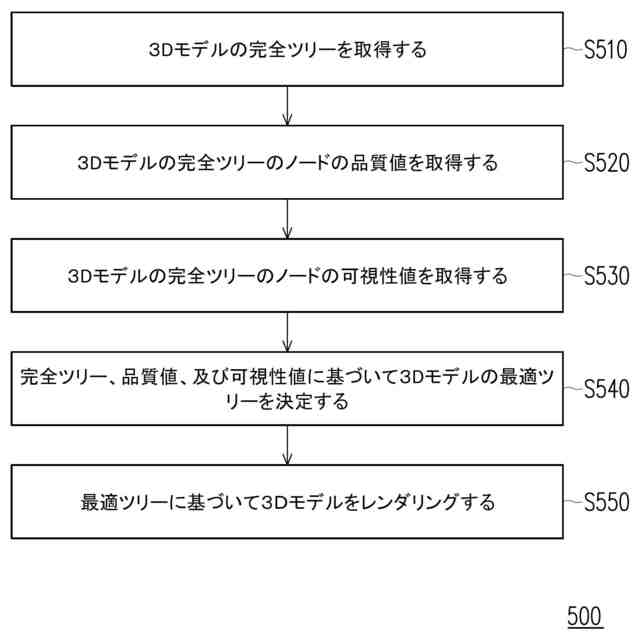

本発明の１つの実施形態による３Ｄモデルをレンダリング又はストリーミングするための最適ツリーの生成方法のフロー図である。
本発明の１つの実施形態によるレンダリング済みツリーを最適ツリーに変換する方法のフロー図である。
本発明の１つの実施形態によるホストの概略図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
