公開番号2025113973
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024216064
出願日2024-12-11
発明の名称引張二次メンブレンを備えた液化ガス貯蔵設備
出願人ギャズトランスポルトエテクニギャズ
代理人個人,個人,個人
主分類F17C 3/04 20060101AFI20250728BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】タンクの断熱バリアのストレーキが剥離しにくい構造の提供。

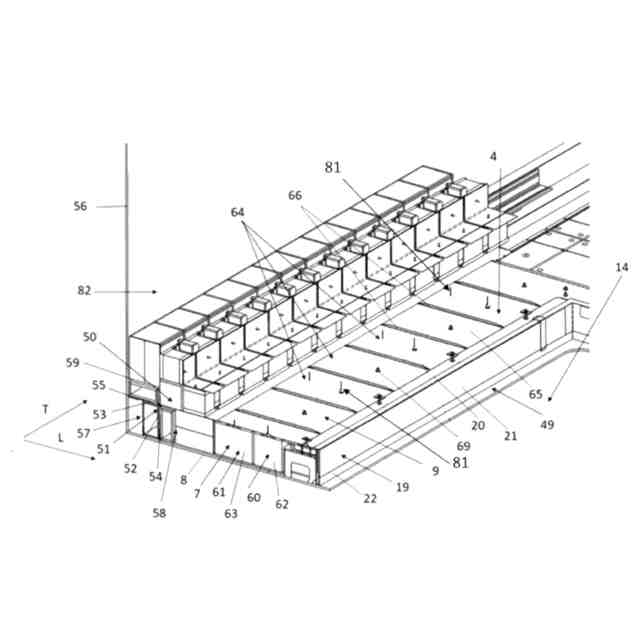

【解決手段】天井壁(4)の二次断熱バリア(7)は、荷役開口(14)の後部横方向縁部(49)と後部コファダム壁(82)との間に配置された第1の断熱パネル(62)の第1の列(60)を備えており、天井壁(4)の二次密閉メンブレン(9)は後部横方向縁部(49)と後部コファダム壁(82)との間に、長手方向に延在すると共に後部横方向縁部(49)によって途切れている複数の平行な第1のストレーキ(64)を備えており、各第1のストレーキ(64)は平坦な中央部分(65)と2つの隆起縁部(66)とを有し第1の断熱パネル(62)にストレーキアンカー装置(69,81)が設けられており、各第1のストレーキ(64)の平坦部分(65)はそれぞれ、ストレーキアンカー装置(69,81)のうち1つに溶接されている。
【選択図】図8
特許請求の範囲【請求項１】
支持構造（２）と、当該支持構造（２）に支持された密閉断熱タンク（７１）と、を備えた液化ガス貯蔵設備であって、
前記支持構造（２）は上部支持壁（８）を備えており、
前記密閉断熱タンク（７１）は、前記上部支持壁（８）に取り付けられた天井壁（４）を備えており、
前記天井壁（４）は前記密閉断熱タンクの厚さ方向に外部から内部に向かって、
前記上部支持壁（８）に取り付けられた二次断熱バリア（７）と、
前記二次断熱バリア（７）に配置された二次密閉メンブレン（９）と、
前記二次密閉メンブレン（９）に配置された一次断熱バリア（１０）と、
前記一次断熱バリア（１０）に配置されて前記液化ガスと接触する一次密閉メンブレン（１１）と、
を備えており、

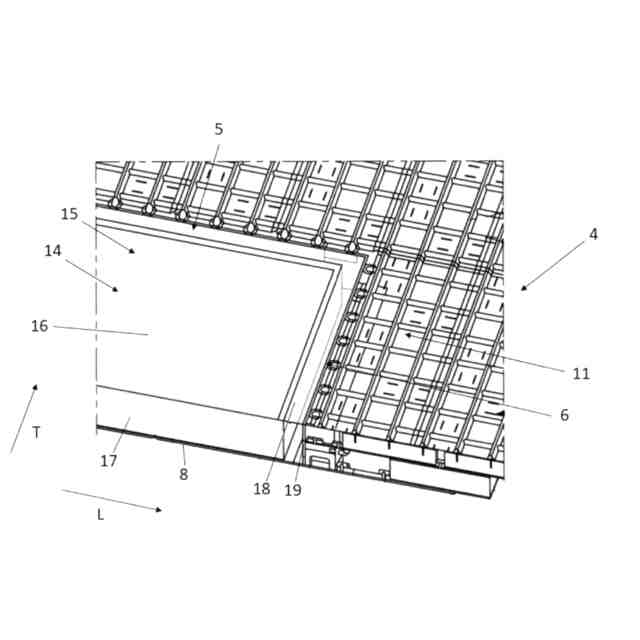

前記天井壁（４）は、荷役パイプを通す荷役開口（１４）を画定するように局所的に途切れており、
前記荷役開口（１４）は、横方向（Ｔ）に対して平行な前部横方向縁部（６）及び後部横方向縁部（４９）と、前記横方向（Ｔ）に対して垂直な長手方向（Ｌ）に対して平行な第１の長手方向縁部及び第２の長手方向縁部（５）と、によって画定されており、

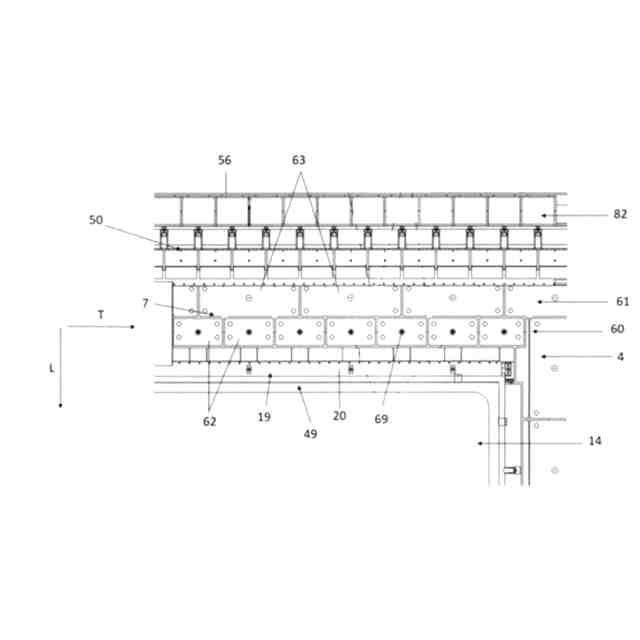

前記天井壁（４）の前記二次断熱バリア（７）は、前記横方向に整列されると共に前記後部横方向縁部（４９）と前記後部コファダム壁（８２）との間に配置された第１の断熱パネル（６２）の第１の列（６０）を備えており、
前記天井壁（４）の前記二次密閉メンブレン（９）は前記後部横方向縁部（４９）と前記後部コファダム壁（８２）との間に、前記長手方向に延在すると共に前記後部横方向縁部（４９）によって途切れている複数の平行な第１のストレーキ（６４）を備えており、
前記各第１のストレーキ（６４）は、前記第１の断熱パネル（６２）に配置された平坦な中央部分（６５）と、前記中央部分（６５）より前記密閉断熱タンクの内部に向かって突出する２つの隆起縁部（６６）とをそれぞれ有し、
前記第１のストレーキ（６４）は前記横方向において繰り返しパターンで並んでいると共に、前記隆起縁部（６６）において密閉するように互いに溶接されており、
前記第１の断熱パネル（６２）にストレーキアンカー装置（６９，８１）が設けられており、
前記各第１のストレーキ（６４）の前記平坦部分（６５）はそれぞれ、前記ストレーキアンカー装置（６９，８１）のうち１つに溶接されている
ことを特徴とする液化ガス貯蔵設備。
続きを表示（約 2,200 文字）【請求項２】
前記各第１の断熱パネル（６２）に設けられている前記ストレーキアンカー装置（６９，８１）は１つである、
請求項１記載の液化ガス貯蔵設備。
【請求項３】
前記第１の断熱パネル（６２）の横方向寸法は前記第１のストレーキ（６４）の横方向寸法に等しく、
前記第１のストレーキ（６４）の前記隆起縁部（６６）が２つの隣り合う前記第１の断熱パネル（６２）間のギャップと並ぶように、前記各第１の断熱パネル（６２）はそれぞれ前記第１のストレーキ（６４）のうち１つと整列している、
請求項１又は２記載の液化ガス貯蔵設備。
【請求項４】
前記各ストレーキアンカー装置（６９，８１）は、
前記第１の断熱パネル（６２）のうち１つに取り付けられた板片と、
前記板片（８４）に取り付けられたペグ（８５）と、
をそれぞれ備えており、
前記各ペグ（８５）は前記天井壁の厚さ方向において前記板片（８４）から、１つの前記第１のストレーキ（６４）の前記平坦部分（６５）に形成された孔を密閉するように貫通して、前記密閉断熱タンク（７１）の内部に向かって延在し、
前記ペグ（８５）は、前記第１のストレーキ（６４）の前記孔の周囲に密閉するように取り付けられたフランジ（８６）を備えている、
請求項１から３までのいずれか１項記載の液化ガス貯蔵設備。
【請求項５】
前記天井壁（４）の前記二次断熱バリア（７）は、前記横方向に整列されると共に前記第１の断熱パネル（６２）の第１の列（６０）と前記後部コファダム壁（８２）との間に配置された第２の断熱パネル（６３）の第２の列（６１）を備えている、
請求項１から４までのいずれか１項記載の液化ガス貯蔵設備。
【請求項６】
前記第２の断熱パネル（６３）にストレーキアンカー装置（８１）が設けられており、
前記第１のストレーキ（６４）のうち少なくとも一部の第１のストレーキ（６４）の前記平坦部分（６５）が、前記第２の断熱パネル（６３）の前記ストレーキアンカー装置のうち１つに溶接されている、
請求項５記載の液化ガス貯蔵設備。
【請求項７】
前記第１のストレーキ（６４）は前記後部横方向縁部（４９）に沿って、前記上部支持壁（８）に接続された二次接続ブラケット（１９）に溶接されている、
請求項１から６までのいずれか１項記載の液化ガス貯蔵設備。
【請求項８】
前記天井壁（４）の前記二次断熱バリア（７）は、

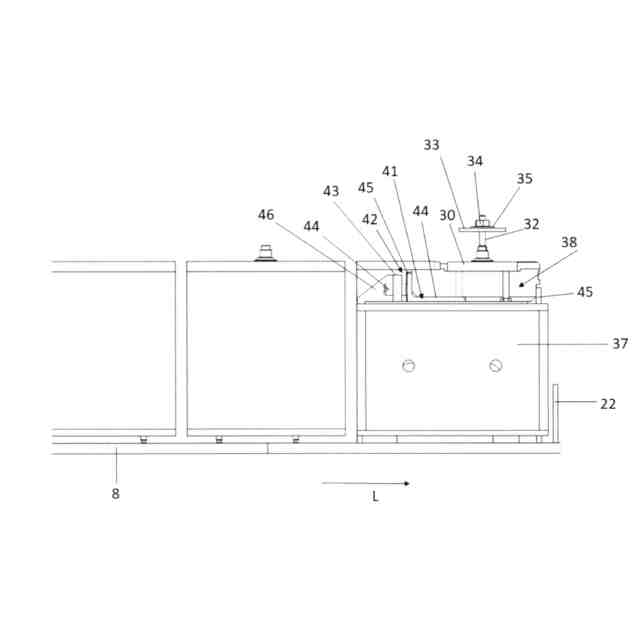

前記後部横方向縁部（４９）に沿って配置された少なくとも第１の二次取付サポート部及び第２の二次取付サポート部（２３）であって、前記上部支持壁（８）に固定された二次ベース（２５）と、前記二次ベース（２５）に溶接されると共に前記長手方向に対して平行かつ前記上部支持壁（８）に対して平行な平面内に延在する二次キャップ（２４）と、取付部材（３１）によって前記二次キャップ（２４）に取り付けられた板片（３０）と、をそれぞれ備えた第１の二次取付サポート部及び第２の二次取付サポート部（２３）と、
前記第１の横方向縁部（Ｔ）に沿って前記第１の二次取付サポート部（２３）と前記第２の二次取付サポート部（２３）との間に配置された少なくとも１つの境界二次断熱ブロック（３７）と、

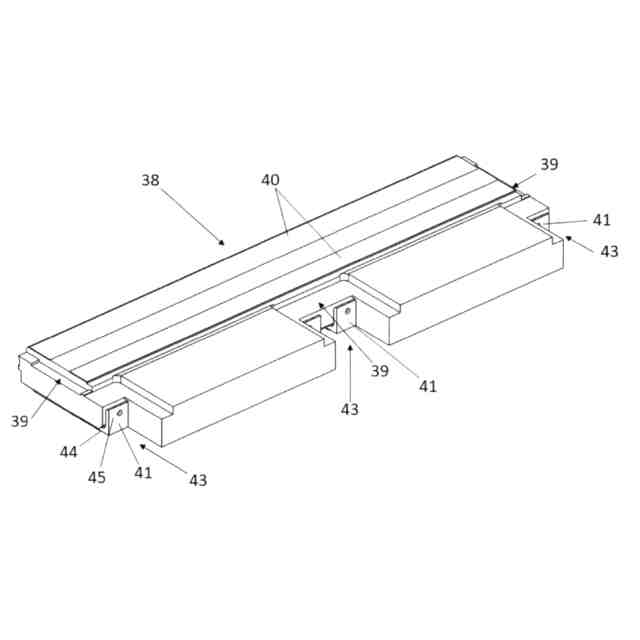

前記後部横方向縁部（４９）に沿って延在する少なくとも１つの二次当接ビーム（３８）であって、前記第１の二次取付サポート部及び前記第２の二次取付サポート部（２３）それぞれの前記二次キャップ（２４）と前記境界二次断熱ブロック（３７）のうち１つとに少なくとも配置されており、前記天井壁の厚さ方向において前記板片（３０）と前記第１の二次取付サポート部及び前記第２の二次取付サポート部それぞれの前記二次キャップ（２４）との間に移動不能に設けられた二次当接ビーム（３８）と、
を備えており、
前記二次接続ブラケット（１９）は、前記二次当接ビーム（３８）に配置された第１の翼部（２０）と、前記上部支持壁（８）に接続された第２の翼部（２１）と、を備えている、
請求項１から７までのいずれか１項記載の液化ガス貯蔵設備。
【請求項９】
第１の二次取付サポート部及び第２の二次取付サポート部は、前記一次断熱バリア（１０）を固定するための一次アンカー装置（２９）を支持し、
前記第１の断熱パネル（６２）に設けられている前記ストレーキアンカー装置（６９，８１）のうち一部のストレーキアンカー装置（６９，８１）が、前記長手方向（Ｌ）において前記一次アンカー装置（２９）と整列する、
請求項８記載の液化ガス貯蔵設備。
【請求項１０】
前記天井壁（４）の前記一次断熱バリアは、当該天井壁（４）と前記後部コファダム壁（８２）との連結部に配置されたコーナ構造（５０）の断熱要素（５８）と前記二次当接ビーム（３８）とを跨ぐように配置された一次断熱パネル（１３）を、前記後部コファダム壁（８２）と前記後部横方向縁部（４９）との間に配置された領域に備えている、
請求項８又は９記載の液化ガス貯蔵設備。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、密閉メンブレンが設けられた密閉断熱タンクを備えた液化ガス貯蔵設備の分野に関するものである。
続きを表示（約 2,700 文字）【０００２】

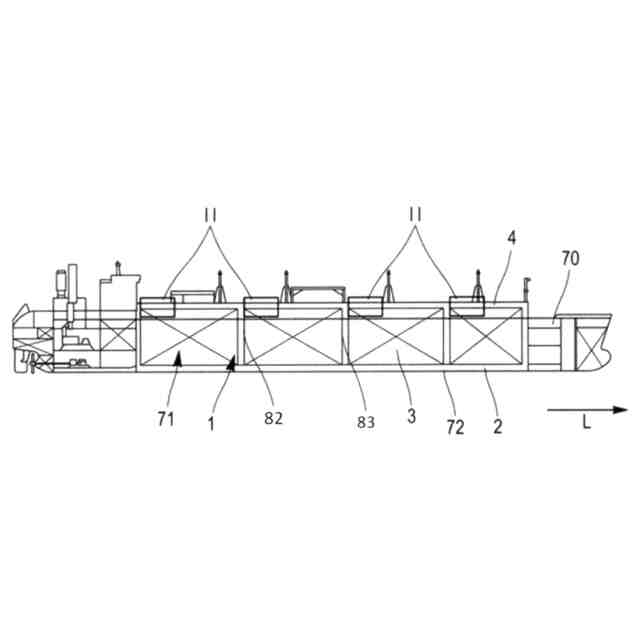

本発明は特に、液化ガスを低温で貯蔵及び／又は輸送するための密閉断熱タンク、例えば液化石油ガス（「ＬＰＧ」との呼称でも知られる）を例えば－５０℃～０℃の温度で輸送するためのタンク又は大気圧で液化天然ガス（ＬＮＧ）を約－１６２℃で輸送するためのタンク等の分野に関するものである。かかるタンクは沿岸又は浮体構造物に設置することができる。浮体構造物の場合、上記のタンクは当該タンクの推進用燃料として供される液化ガスの輸送用又は当該液化ガスの受入用のタンクとすることができる。
【０００３】
上記の貯蔵設備は沿岸又は浮体構造物に設置することができる。浮体構造物の場合、上記の設備は液化ガスの輸送用とすることができ、又は、浮体構造物の推進用の燃料として用いられる液化ガスを入れるためのものとすることができる。
【背景技術】
【０００４】
韓国公開特許第２０２０－０１４４６９７号公報に、運搬船の支持構造に組み込まれたタンクを備えた液化ガス貯蔵設備が記載されている。タンクは、その厚さ方向に外部から内部に向かって順に、支持構造に固定された二次断熱バリアと、二次断熱バリアに取り付けられた二次密閉メンブレンと、二次密閉メンブレンを介して二次断熱バリアに取り付けられた一次断熱バリアと、一次断熱バリアに取り付けられてタンク内に貯蔵された液化ガスと接触する一次密閉メンブレンと、を有する多層構造を備えている。二次密閉メンブレンは複数の平行なストレーキを備えている。各ストレーキは、タンクの長手方向に延在する平坦な中央部分と、この平坦な中央部分の両側に配置されて中央部分よりタンクの内部に向かって突出する２つの隆起縁部とをそれぞれ有する。かかる二次密閉メンブレンは一般に「引張メンブレン（tensioned membrane）」と称されるが、これはコルゲーションメンブレンとは異なり、長手方向の引張力や圧縮力を吸収することができない。
【０００５】
タンクの天井壁は、液化ガスの積込み及び／又は揚げ荷作業用のパイプを通す荷役開口において途切れている。二次密閉メンブレンは二次接続ブラケットを用いて支持構造に当接して支持構造に直接接続されることにより引張力や圧縮力を吸収するように設けられ、この引張力や圧縮力は特に、二次密閉メンブレンの熱収縮や、運搬船ビームの反りに関連する当該運搬船の船殻の変形に起因するものである。上記の二次接続ブラケットの負荷を軽減するため、二次断熱バリアは荷役開口の前部横方向縁部に沿って特殊な構成体を備えており、この特殊な構成体は特に、金属製の複数の二次取付サポート部を備えており、この二次取付サポート部に、上記の二次接続ブラケットのうち１つが取り付けられる二次当接ビームが取り付けられる。
【０００６】
荷役開口の後部横方向縁部は、タンクの後部コファダム壁の比較的近傍に配置される。よって、後部横方向縁部に沿って配置される二次接続ブラケットが受ける力の方が、前部横方向縁部に沿って配置される二次接続ブラケットが受ける力より小さくなる。さらに、二次断熱バリアは後部横方向縁部に沿った箇所には、二次当接ビームや二次取付サポート部を備えた上記のような特殊な構成体を備えていない。また、荷役開口の後部の領域ではストレーキの端部のみが、後部コファダム壁に沿った箇所では機械的溶接構造に取り付けられると共に、荷役開口の後部横方向縁部に沿った箇所では接続ブラケットに取り付けられている。
【０００７】
かかる構成体は完全に十分というわけではなく、特に、機械的溶接構造と二次接続ブラケットとの間においてストレーキの取付が無いことにより、特に二次断熱バリアにおいてストレーキに過剰な圧力がかかった場合にストレーキが剥離する可能性がある点で完全に十分というわけではない。
【発明の概要】
【０００８】
本発明の基礎となる一思想は、荷役開口と後部コファダム壁との間の領域において強度が増した上記の形式の液化ガス貯蔵設備を提供することである。
【０００９】
本発明は第１の側面では、支持構造と、当該支持構造に支持された密閉断熱タンクと、を備えた液化ガス貯蔵設備を提供するものであり、
前記支持構造は上部支持壁を備えており、
前記タンクは、前記上部支持壁に取り付けられた天井壁を備えており、
前記天井壁は前記タンクの厚さ方向に外部から内部に向かって、
前記上部支持壁に取り付けられた二次断熱バリアと、
前記二次断熱バリアに配置された二次密閉メンブレンと、
前記二次密閉メンブレンに配置された一次断熱バリアと、
前記一次断熱バリアに配置されて前記液化ガスと接触する一次密閉メンブレンと、
を備えており、
前記天井壁は、荷役パイプを通す荷役開口を画定するように局所的に途切れており、
前記荷役開口は、横方向に対して平行な前部横方向縁部及び後部横方向縁部と、前記横方向に対して垂直な長手方向に対して平行な第１の長手方向縁部及び第２の長手方向縁部と、によって画定されており、
前記天井壁の前記二次断熱バリアは、前記横方向に整列されると共に前記後部横方向縁部と前記後部コファダム壁との間に配置された第１の断熱パネルの第１の列を備えており、
前記天井壁の前記二次密閉メンブレンは前記後部横方向縁部と前記後部コファダム壁との間に、前記長手方向に延在すると共に前記後部横方向縁部によって途切れている複数の平行な第１のストレーキを備えており、
前記各第１のストレーキは、前記第１の断熱パネルに配置された平坦な中央部分と、前記中央部分より前記タンクの内部に向かって突出する２つの隆起縁部とをそれぞれ有し、
前記第１のストレーキは前記横方向において繰り返しパターンで並んでいると共に、前記隆起縁部において密閉するように互いに溶接されており、
前記第１の断熱パネルにストレーキアンカー装置が設けられており、
前記各第１のストレーキの前記平坦部分はそれぞれ、前記ストレーキアンカー装置のうち１つに溶接されている。
【００１０】
このようにストレーキアンカー装置によって、後部コファダム壁と荷役開口との間に位置する領域において二次メンブレンのストレーキを適正に固定することができ、これにより、二次断熱バリアにおいて過剰な圧力がかかったときにストレーキが剥離することを防止することが可能になる。
（【００１１】以降は省略されています）
