公開番号2025114816
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2025081142,2023510228
出願日2025-05-14,2021-12-10
発明の名称映像符号化装置、映像復号装置、映像符号化方法、および映像復号方法
出願人日本電気株式会社
代理人個人,個人
主分類H04N 19/105 20140101AFI20250729BHJP(電気通信技術)
要約【課題】SOP(Structure of Pictures)構造を用いて符号化が行われる場合に、圧縮効率を低下させない映像符号化装置、映像復号装置、映像符号化方法、映像復号方法および映像システムを提供する。
【解決手段】映像符号化装置10は、イントラ予測またはインター予測を用いて予測処理を行う予測手段11と、表示順が後であるピクチャを表示順が先であるピクチャに先行して符号化せず、かつ、下位層のピクチャが上位層のピクチャを参照しないという所定条件下で、予測手段が、下位層のピクチャを参照してピクチャを符号化するときに、表示順で符号化対象のピクチャに最も近接するピクチャを参照ピクチャとするように制御する符号化制御手段12と、を含む。
【選択図】図10
特許請求の範囲【請求項１】

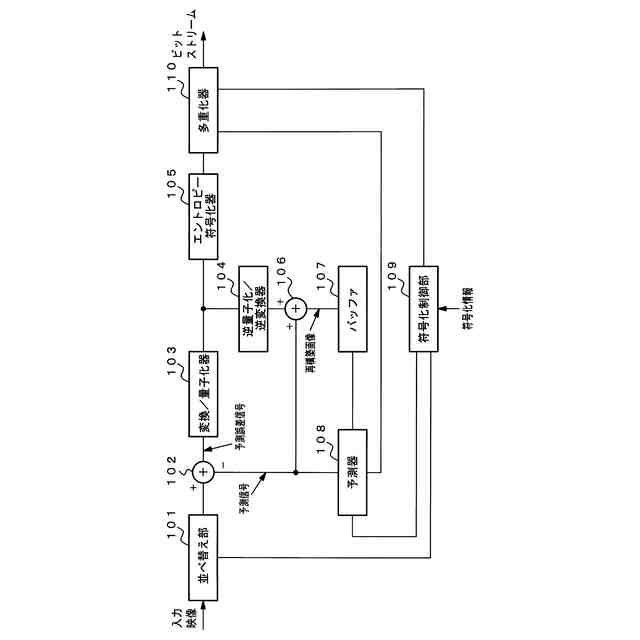

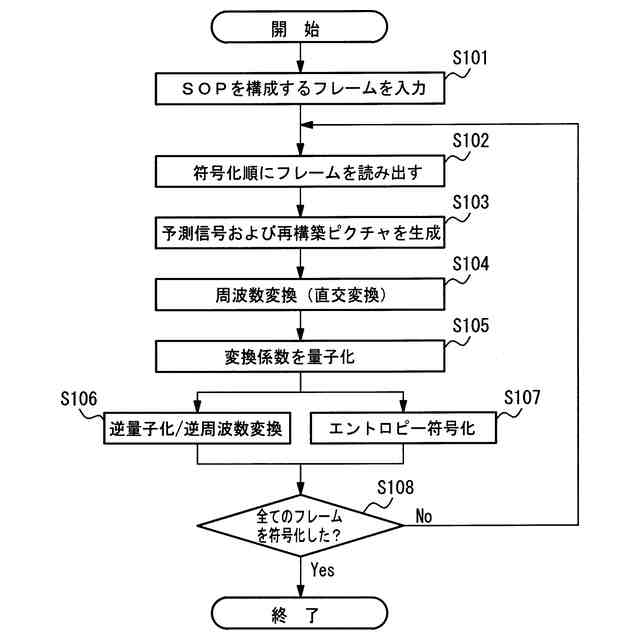

複数レベルの構造を含むＳＯＰ構造を使用してビットストリームを生成する映像符号化装置であって、
イントラ予測またはインター予測を用いて予測処理を行う予測手段と、
表示順が後であるピクチャを表示順が先であるピクチャに先行して符号化せず、かつ、下位層のピクチャが上位層のピクチャを参照しないという所定条件下で、前記予測手段が、下位層のピクチャを参照してピクチャを符号化するときに、表示順で符号化対象のピクチャに最も近接するピクチャを参照ピクチャとするように制御する符号化制御手段と
を備えたことを特徴とする映像符号化装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、映像符号化装置、映像復号装置、映像符号化方法、映像復号方法および映像システムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
映像コンテンツの配信システムにおいて、例えば、伝送側では映像信号はＨ．２６４／ＡＶＣ（Advanced Video Coding ）規格やＨＥＶＣ（High Efficiency Video Coding）規格に基づいて符号化され、受信側では復号処理を経て映像信号が再生される。
【０００３】
非特許文献１においてＳＯＰ（Structure of Pictures）という概念が導入されている。ＳＯＰは、時間方向階層符号化（時間スケーラブル符号化）が行われる場合には、各ＡＵ（Access Unit）の符号化順および参照関係が記述される単位になる。時間スケーラブル符号化は、複数フレームの映像の中から、部分的にフレームを取り出せるようにする符号化である。なお、１つのＧＯＰ（Group of Pictures）は、１つ以上のＳＯＰで構成される。
【０００４】
非特許文献１では、１２０／Ｐ（Progressive）以外の映像フォーマットに適用されるＳＯＰ構造や、１２０／Ｐの映像フォーマットに適用されるＳＯＰ構造が規定されている。
【０００５】
図１２は、１２０／Ｐ以外の映像フォーマットに適用されるＳＯＰ構造を示す説明図である。図１２には、リオーダリング（ピクチャリオーダリング）が適用される場合のＳＯＰ構造が示されている。
【０００６】
図１２に示すＳＯＰ構造は、Ｌ=０の構造、Ｌ=１の構造、Ｌ=２の構造およびL=３の構造を含む。図１２に示すように、Ｌｘ（ｘ＝０，１，２，３）は、以下のような構造である。Temporal IDは、各ＡＵの階層を示す識別情報である。以下、Ｌ＝ｘの構造を、Ｌｘ構造ということがある。また、Temporal IDがｍ（０以上の自然数）のＡＵを、Temporal IDがｍのピクチャということがある。
【０００７】
・Ｌ０構造：Temporal IDが０のピクチャだけで構成されるＳＯＰ構造（つまり、ＳＯＰに含まれるピクチャの段数（階層）は１つである。最大Temporal IDを示すＬが０であるともいえる。）
・Ｌ１構造：Temporal IDが０のピクチャおよび１のピクチャで構成されるＳＯＰ構造（つまり、ＳＯＰに含まれる階層は２つである。最大Temporal IDを示すＬが１であるともいえる。）
・Ｌ２構造：Temporal IDが０のピクチャ、１のピクチャ、および、２のピクチャで構成されるＳＯＰ構造（つまり、ＳＯＰに含まれる階層は３つである。最大Temporal IDを示すＬが２であるともいえる。）
・Ｌ３構造：Temporal IDが０のピクチャ、１のピクチャ、２のピクチャ、および、３のピクチャで構成されるＳＯＰ構造（つまり、ＳＯＰに含まれる階層は４つである。最大Temporal IDを示すＬが３であるともいえる。）
【０００８】
図１３は、１２０／Ｐの映像フォーマットに適用されるＳＯＰ構造を示す説明図である。なお、図１３に示すＳＯＰ構造は、時間スケーラブル符号化に対応する。
【０００９】
図１３に示すＳＯＰ構造は、Ｌ０構造、Ｌ１構造、Ｌ２構造、L３構造およびＬ４構造を含む。図１３に示すように、Ｌｘ（ｘ＝０，１，２，３，４）構造は、以下のような構造である。
【００１０】
・Ｌ０構造：Temporal IDが０のピクチャだけで構成されるＳＯＰ構造（つまり、ＳＯＰに含まれる階層は１つである。最大Temporal IDを示すＬが０であるともいえる。）
・Ｌ１構造：Temporal IDが０のピクチャおよびＭのピクチャで構成されるＳＯＰ構造（つまり、ＳＯＰに含まれる階層は２つである。最大Temporal IDを示すＬが１（またはＭ）であるともいえる。）
・Ｌ２構造：Temporal IDが０のピクチャ、１のピクチャ、および、Ｍのピクチャで構成されるＳＯＰ構造（つまり、ＳＯＰに含まれる階層は３つである。最大Temporal IDを示すＬが２（またはＭ）であるともいえる。）
・Ｌ３構造：Temporal IDが０のピクチャ、１のピクチャ、２のピクチャ、およびＭのピクチャで構成されるＳＯＰ構造（つまり、ＳＯＰに含まれる階層は４つである。最大Temporal IDを示すＬが３（またはＭ）であるともいえる。）
・Ｌ４構造：Temporal IDが０のピクチャ、１のピクチャ、２のピクチャ、３のピクチャ、および、Ｍのピクチャで構成されるＳＯＰ構造（つまり、ＳＯＰに含まれる階層は５つである。最大Temporal IDを示すＬが４（またはＭ）であるともいえる。）
（【００１１】以降は省略されています）
