公開番号2025116099
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2025088489,2024126095
出願日2025-05-28,2018-07-25
発明の名称復号装置及びビットストリーム生成装置
出願人パナソニックインテレクチュアルプロパティコーポレーションオブアメリカ,Panasonic Intellectual Property Corporation of America
代理人個人,個人,個人
主分類H04N 19/126 20140101AFI20250731BHJP(電気通信技術)
要約【課題】さらなる改善を実現できる符号化装置を提供する。
【解決手段】復号装置200は、画像ブロックを復号する復号装置であって、回路と、メモリと、を備え、回路は、メモリを用いて、画像ブロックの量子化一次係数または量子化二次係数をビットストリームから取得し、画像ブロックに逆二次変換を適用するか否かを判定し、(i)逆二次変換を適用しない場合に、量子化一次係数に対して第一逆量子化を行うことにより一次係数を算出し、(ii)逆二次変換を適用する場合に、量子化二次係数に対して第一逆量子化とは異なる第二逆量子化を行うことにより二次係数を算出し、二次係数から一次係数への逆二次変換を行い、一次係数から画像ブロックの残差への逆一次変換を行う。
【選択図】図11
特許請求の範囲【請求項１】
画像ブロックを復号する復号装置であって、
回路と、
メモリと、を備え、
前記回路は、前記メモリを用いて、
前記画像ブロックの量子化一次係数または量子化二次係数をビットストリームから取得し、
前記画像ブロックに逆二次変換を適用するか否かを判定し、
（i）前記逆二次変換を適用しない場合に、前記量子化一次係数に対して第一逆量子化を行うことにより一次係数を算出し、（ii）前記逆二次変換を適用する場合に、前記量子化二次係数に対して前記第一逆量子化とは異なる第二逆量子化を行うことにより二次係数を算出し、前記二次係数から一次係数への逆二次変換を行い、前記一次係数から前記画像ブロックの残差への逆一次変換を行う、
復号装置。
続きを表示（約 440 文字）【請求項２】
回路と、
前記回路に接続されたメモリとを備え、
前記回路は、動作において、
逆変換処理の中の逆二次変換を復号装置に実行させるための情報を生成し、
前記情報をビットストリームに含め、
前記逆変換処理は、
画像ブロックの量子化一次係数または量子化二次係数が前記ビットストリームから取得され、
前記情報が前記画像ブロックに対して逆二次変換が適用されないことを示す場合、前記量子化一次係数に対して第一逆量子化が行われることにより一次係数が算出され、
前記情報が前記画像ブロックに対して前記逆二次変換が適用されることを示す場合、前記量子化二次係数に対して前記第一逆量子化とは異なる第二逆量子化が行われることにより二次係数が算出され、前記二次係数に対して逆二次変換を行うことで一次係数が算出され、前記一次係数に対して逆一次変換を行うことで前記画像ブロックの残差が算出される、
ビットストリーム生成装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、画像ブロックを符号化する符号化装置等に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
ＨＥＶＣ（Ｈｉｇｈ－ＥｆｆｉｃｉｅｎｃｙＶｉｄｅｏＣｏｄｉｎｇ）と称される映像符号化標準規格が、ＪＣＴ－ＶＣ（ＪｏｉｎｔＣｏｌｌａｂｏｒａｔｉｖｅＴｅａｍｏｎＶｉｄｅｏＣｏｄｉｎｇ）により標準化されている。
【先行技術文献】
【非特許文献】
【０００３】
Ｈ．２６５（ＩＳＯ／ＩＥＣ２３００８－２ＨＥＶＣ（ＨｉｇｈＥｆｆｉｃｉｅｎｃｙＶｉｄｅｏＣｏｄｉｎｇ））
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような符号化及び復号技術では、さらなる改善が求められている。
【０００５】
そこで、本開示は、さらなる改善を実現できる符号化装置等を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る復号装置は、画像ブロックを復号する復号装置であって、回路と、メモリと、を備え、前記回路は、前記メモリを用いて、前記画像ブロックの量子化一次係数または量子化二次係数をビットストリームから取得し、前記画像ブロックに逆二次変換を適用するか否かを判定し、（i）前記逆二次変換を適用しない場合に、前記量子化一次係数に対して第一逆量子化を行うことにより一次係数を算出し、（ii）前記逆二次変換を適用する場合に、前記量子化二次係数に対して前記第一逆量子化とは異なる第二逆量子化を行うことにより二次係数を算出し、前記二次係数から一次係数への逆二次変換を行い、前記一次係数から前記画像ブロックの残差への逆一次変換を行う。
【０００７】
なお、これらの全般的または具体的な態様は、システム、方法、集積回路、コンピュータプログラムまたはコンピュータ読み取り可能なＣＤ－ＲＯＭなどの記録媒体で実現されてもよく、システム、方法、集積回路、コンピュータプログラム及び記録媒体の任意な組み合わせで実現されてもよい。
【発明の効果】
【０００８】
本開示は、さらなる改善を実現できる符号化装置等を提供することができる。
【図面の簡単な説明】
【０００９】
図１は、実施の形態１に係る符号化装置の機能構成を示すブロック図である。

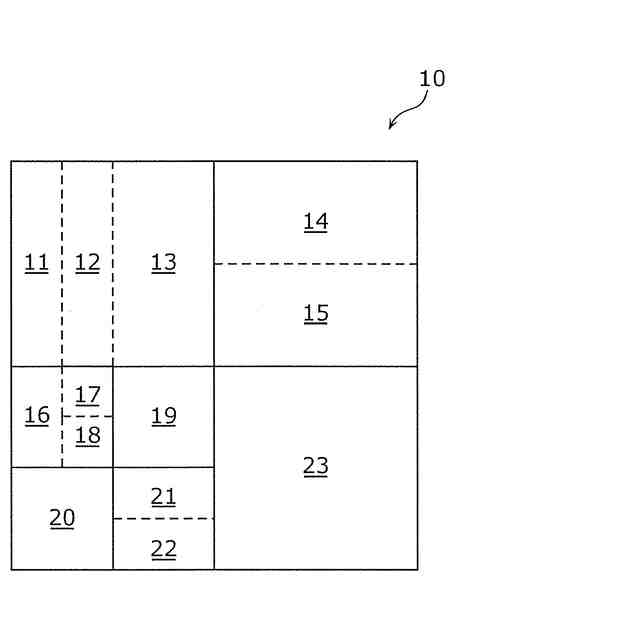

図２は、実施の形態１におけるブロック分割の一例を示す図である。

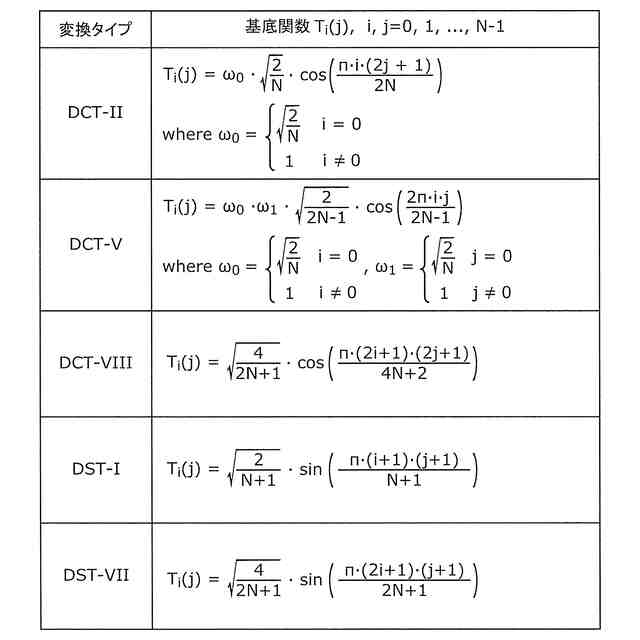

図３は、各変換タイプに対応する変換基底関数を示す表である。

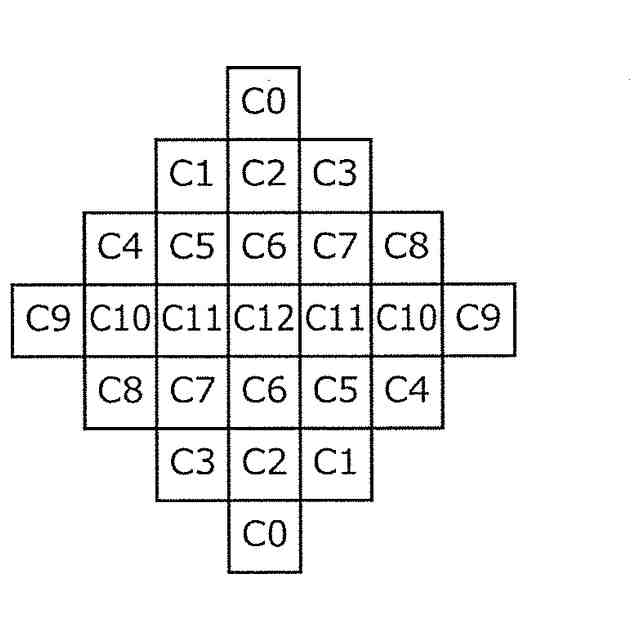

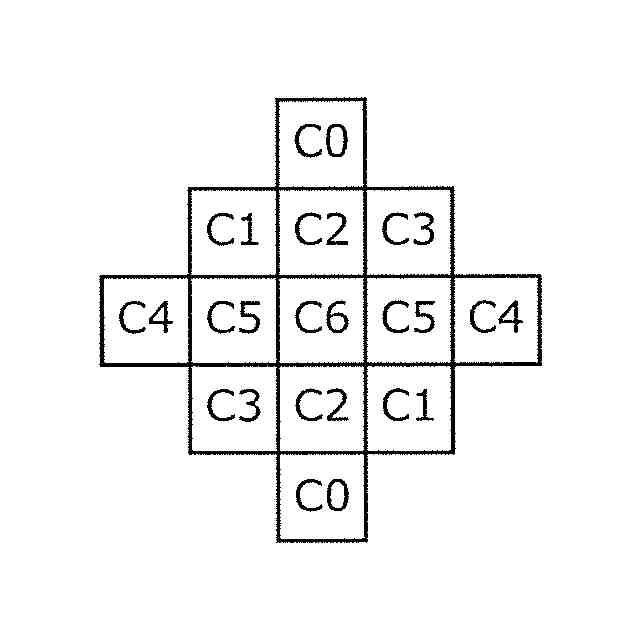

図４Ａは、ＡＬＦで用いられるフィルタの形状の一例を示す図である。

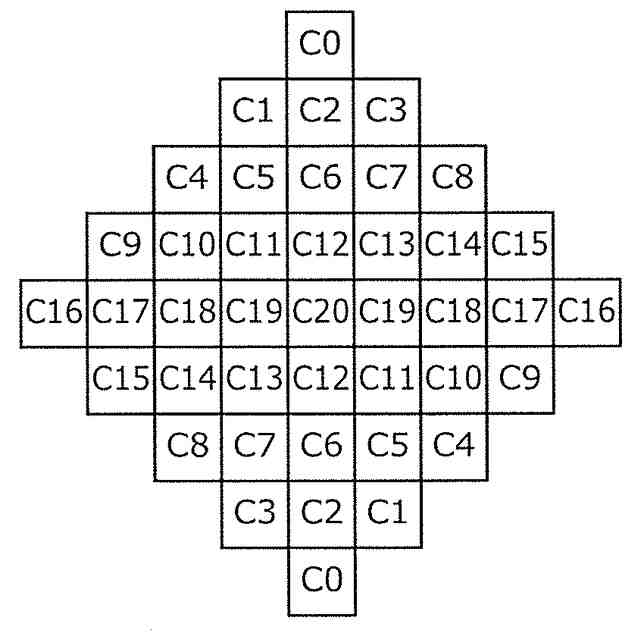

図４Ｂは、ＡＬＦで用いられるフィルタの形状の他の一例を示す図である。
図４Ｃは、ＡＬＦで用いられるフィルタの形状の他の一例を示す図である。

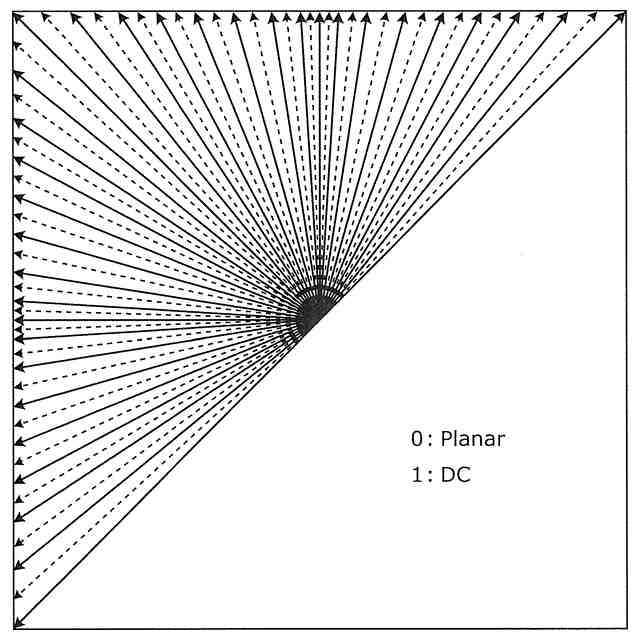

図５Ａは、イントラ予測における６７個のイントラ予測モードを示す図である。
図５Ｂは、ＯＢＭＣ処理による予測画像補正処理の概要を説明するためのフローチャートである。
図５Ｃは、ＯＢＭＣ処理による予測画像補正処理の概要を説明するための概念図である。
図５Ｄは、ＦＲＵＣの一例を示す図である。
図６は、動き軌道に沿う２つのブロック間でのパターンマッチング（バイラテラルマッチング）を説明するための図である。
図７は、カレントピクチャ内のテンプレートと参照ピクチャ内のブロックとの間でのパターンマッチング（テンプレートマッチング）を説明するための図である。
図８は、等速直線運動を仮定したモデルを説明するための図である。
図９Ａは、複数の隣接ブロックの動きベクトルに基づくサブブロック単位の動きベクトルの導出を説明するための図である。
図９Ｂは、マージモードによる動きベクトル導出処理の概要を説明するための図である。
図９Ｃは、ＤＭＶＲ処理の概要を説明するための概念図である。
図９Ｄは、ＬＩＣ処理による輝度補正処理を用いた予測画像生成方法の概要を説明するための図である。
図１０は、実施の形態１に係る復号装置の機能構成を示すブロック図である。

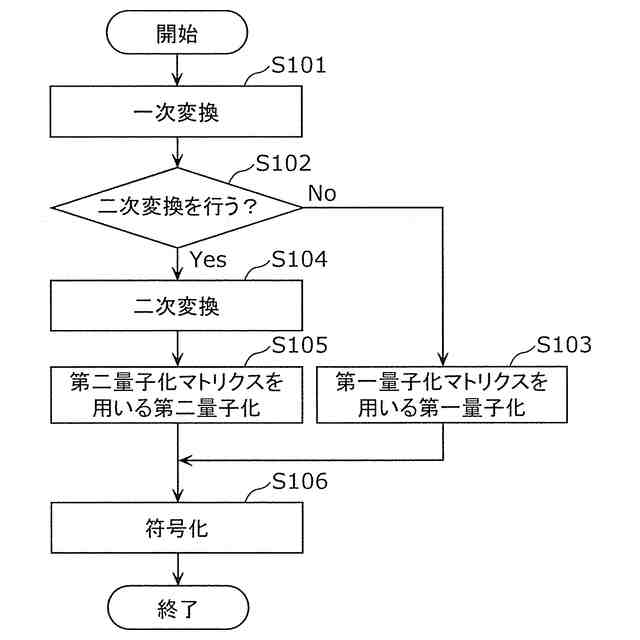

図１１は、実施の形態１における変換処理、量子化処理及び符号化処理の一例を示すフローチャートである。
図１２は、実施の形態１における符号化ビットストリーム内の量子化マトリクスの位置の例を示す図である。
図１３は、実施の形態１における復号処理、逆量子化処理及び逆変換処理の一例を示すフローチャートである。
図１４は、実施の形態２における変換処理、量子化処理及び符号化処理の一例を示すフローチャートである。
図１５は、実施の形態２における復号処理、逆量子化処理及び逆変換処理の一例を示すフローチャートである。
図１６は、実施の形態２の変形例における第二量子化マトリクスの導出処理の一例を示すフローチャートである。
図１７は、実施の形態３における変換処理、量子化処理及び符号化処理の一例を示すフローチャートである。
図１８は、実施の形態３における復号処理、逆量子化処理及び逆変換処理の一例を示すフローチャートである。
図１９は、実施の形態４における変換処理、量子化処理及び符号化処理の一例を示すフローチャートである。
図２０は、実施の形態４における二次変換の一例を説明するための図である。
図２１は、実施の形態４における復号処理、逆量子化処理及び逆変換処理の一例を示すフローチャートである。
図２２は、実施の形態４における逆二次変換の一例を説明するための図である。
図２３は、実施の形態５における変換処理、量子化処理及び符号化処理の一例を示すフローチャートである。
図２４は、実施の形態５における復号処理、逆量子化処理及び逆変換処理の一例を示すフローチャートである。
図２５は、コンテンツ配信サービスを実現するコンテンツ供給システムの全体構成図である。
図２６は、スケーラブル符号化時の符号化構造の一例を示す図である。
図２７は、スケーラブル符号化時の符号化構造の一例を示す図である。
図２８は、ｗｅｂページの表示画面例を示す図である。
図２９は、ｗｅｂページの表示画面例を示す図である。
図３０は、スマートフォンの一例を示す図である。
図３１は、スマートフォンの構成例を示すブロック図である。
【発明を実施するための形態】
【００１０】
（本開示の基礎となった知見）
次世代の動画像圧縮規格では、空間的な冗長性をさらに除去するために、残差を一次変換して得られた係数に対する二次変換が検討されている。このような二次変換が行われる場合にも、主観画質の低下を抑制しつつ、符号化効率を向上させることが期待されている。
（【００１１】以降は省略されています）
