公開番号2025117103
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011789
出願日2024-01-30
発明の名称サポートプログラム
出願人ブラザー工業株式会社
代理人弁理士法人コスモス国際特許商標事務所
主分類G06F 3/12 20060101AFI20250804BHJP(計算;計数)
要約【課題】OS標準の汎用印刷プログラムが組み込まれた情報処理装置において、プリンタの現在の能力に対応し易い技術を提供すること。
【解決手段】補助プログラム42は、プリンタ2に対応し、PC1のOS21が有する汎用印刷プログラム41をサポートするプログラムである。汎用印刷プログラム41および補助プログラム42は、CPU11に、プリンタ2の能力情報に基づきプリンタ2に印刷を実行させるための印刷設定を受け付けさせることができる。補助プログラム42は、CPU11に、PC1のユーザIF13を介してユーザからの操作を受け付け可能な画面である詳細設定画面60やプレビュー画面70を表示させることができる。さらに補助プログラム42は、CPU11に、ユーザからの操作を受け付け可能な画面が表示されている場合に、プリンタ2から能力情報を定期的に取得させることができる。
【選択図】図1
特許請求の範囲【請求項１】
情報処理装置のコンピュータによって実行可能であり、前記情報処理装置と接続するプリンタに対応し、前記情報処理装置のオペレーティングシステムが有する汎用印刷プログラムをサポートするサポートプログラムであって、
前記汎用印刷プログラムおよび前記サポートプログラムは、前記コンピュータに、前記プリンタの能力を示す能力情報に基づき前記プリンタに印刷を実行させるための印刷設定を受け付けさせることが可能であり、
前記サポートプログラムは、前記コンピュータに、
前記情報処理装置のユーザインタフェースを介してユーザからの操作を受け付け可能な所定の画面を表示する表示処理を実行させることが可能であり、
前記サポートプログラムは、前記コンピュータにさらに、
前記表示処理にて前記所定の画面が表示されている場合に、前記プリンタから前記能力情報を定期的に取得するポーリング処理を実行させることが可能である、
ように構成されるサポートプログラム。
続きを表示（約 2,000 文字）【請求項２】
請求項１に記載されるサポートプログラムにおいて、
前記ポーリング処理では、
前記汎用印刷プログラムに対して前記能力情報の更新を定期的に指示し、その指示によって、前記プリンタから前記能力情報を取得する、
ように構成されるサポートプログラム。
【請求項３】
請求項１に記載されるサポートプログラムにおいて、
前記汎用印刷プログラムと前記サポートプログラムとの少なくとも一方は、前記コンピュータに、前記プリンタとの通信によって、前記プリンタの能力を示す能力情報を取得させ、取得させた前記能力情報を前記情報処理装置のメモリに記憶させ、
前記汎用印刷プログラムおよび前記サポートプログラムは、前記コンピュータに、前記メモリに記憶された前記能力情報に基づき前記プリンタに印刷を実行させるための印刷設定を受け付けさせることが可能であり、
前記サポートプログラムは、前記コンピュータに、
前記ポーリング処理が実行されている間、今回取得された前記能力情報に、前回取得された前記能力情報から変化があった場合に、前記メモリに記憶された前記能力情報を更新する更新処理を実行させ、前記能力情報に変化がなかった場合に、前記更新処理を実行させない、
ように構成されるサポートプログラム。
【請求項４】
請求項１に記載されるサポートプログラムにおいて、
前記サポートプログラムは、前記コンピュータに、
前記サポートプログラムが有する印刷設定画面を表示する表示指示があった場合に、印刷設定の設定操作を受け付ける前記印刷設定画面を、前記所定の画面として表示する前記表示処理を実行させ、
前記サポートプログラムは、前記コンピュータにさらに、
前記印刷設定画面が表示されている場合に、前記ポーリング処理を実行させることが可能である、
ように構成されるサポートプログラム。
【請求項５】
請求項４に記載されるサポートプログラムにおいて、
前記サポートプログラムは、前記コンピュータに、
前記印刷設定画面の表示中、前記ポーリング処理が実行されていない状態で、前記印刷設定画面に含まれる設定項目のうち、変更される可能性がある前記プリンタの能力に対応する特定の項目への変更操作があった場合に、前記ポーリング処理を開始させる一方、
前記印刷設定画面の表示中、前記ポーリング処理が実行されていない状態で、前記印刷設定画面に含まれる設定項目のうち、前記特定の項目以外の項目への変更操作があったとしても、前記ポーリング処理を開始させない、
ように構成されるサポートプログラム。
【請求項６】
請求項５に記載されるサポートプログラムにおいて、
前記サポートプログラムは、前記コンピュータに、
前記印刷設定画面の表示中、前記ポーリング処理の実行が開始されている状態で、今回取得された前記能力情報に、前回取得された前記能力情報から変化があった場合に、前記ポーリング処理を停止させる、
ように構成されるサポートプログラム。
【請求項７】
請求項４に記載されるサポートプログラムにおいて、
前記サポートプログラムは、前記コンピュータに、
前記ポーリング処理によって前記能力情報が取得された場合に、取得された前記能力情報に基づいて前記印刷設定画面を更新する画面更新処理を実行させる、
ように構成されるサポートプログラム。
【請求項８】
請求項１に記載されるサポートプログラムにおいて、
前記サポートプログラムは、前記コンピュータに、
前記汎用印刷プログラムに対して印刷を前記プリンタに行わせる印刷指示があったことによって、前記汎用印刷プログラムから処理が要求された場合に、
印刷のための処理を継続するための操作を受け付ける確認画面を、前記所定の画面として表示する前記表示処理を実行させ、
前記表示処理にて前記確認画面が表示されている場合に、前記ポーリング処理を実行させ、
前記サポートプログラムは、前記コンピュータにさらに、
印刷のための処理を継続するための前記操作を受け付けた場合、前記プリンタに印刷コマンドを送信するための印刷処理を実行させる、
ように構成されるサポートプログラム。
【請求項９】
請求項８に記載されるサポートプログラムにおいて、
前記表示処理では、
印刷のための処理を継続するための前記操作を受け付ける操作子と、前記印刷指示による印刷対象の画像を示すプレビュー画像と、を含む前記確認画面を表示する、
ように構成されるサポートプログラム。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示される技術分野は、プリンタの制御をサポートするサポートプログラムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、プリンタベンダから提供されるプリンタドライバを利用せず、オペレーティングシステム（ＯＳ）の一部を構成するＯＳ標準の汎用印刷プログラムによってプリンタを制御する技術が実用化されている。この技術では、ＯＳがプリンタを検知するとＯＳ標準の汎用印刷プログラムとの関連付けを行い、以後、そのプリンタに対する印刷指示を受け付けた場合に、プリンタベンダから提供されるプリンタドライバを用いずに、ＯＳ標準の汎用印刷プログラムが印刷データを生成することで、ＯＳ標準の汎用印刷プログラムによる印刷が可能になる。
【０００３】
ＯＳ標準の汎用印刷プログラムに関連する技術を開示した文献としては、例えば特許文献１がある。特許文献１には、汎用印刷プログラムをサポートするサポートプログラムであって、プリンタが選択されるタイミングにおいて、プリンタの能力情報に基づく能力依拠情報がキャッシュされていれば、そのキャッシュされている能力依拠情報を読み出し、キャッシュされていなければプリンタから能力情報を取得し、その取得された能力情報に基づく能力依拠情報をキャッシュする構成が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１３６０９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
プリンタの能力は、増設トレイの着脱等、プリンタの状況によって変化する。そのため、特許文献１の構成のようにプリンタの選択時にプリンタの能力情報を取得してその能力情報に基づくデータをキャッシュしておき、その後、そのキャッシュした能力情報を利用する場合、プリンタの現在の能力に対応できない場合がある。
【課題を解決するための手段】
【０００６】
上述した課題の解決を目的としてなされたサポートプログラムは、情報処理装置のコンピュータによって実行可能であり、前記情報処理装置と接続するプリンタに対応し、前記情報処理装置のオペレーティングシステムが有する汎用印刷プログラムをサポートするサポートプログラムであって、前記汎用印刷プログラムおよび前記サポートプログラムは、前記コンピュータに、前記プリンタの能力を示す能力情報に基づき前記プリンタに印刷を実行させるための印刷設定を受け付けさせることが可能であり、前記サポートプログラムは、前記コンピュータに、前記情報処理装置のユーザインタフェースを介してユーザからの操作を受け付け可能な所定の画面を表示する表示処理を実行させることが可能であり、前記サポートプログラムは、前記コンピュータにさらに、前記表示処理にて前記所定の画面が表示されている場合に、前記プリンタから前記能力情報を定期的に取得するポーリング処理を実行させることが可能である、ように構成されている。
【０００７】
本明細書に開示されるサポートプログラムは、情報処理装置のコンピュータに、情報処理装置のユーザインタフェースを介してユーザからの操作を受け付け可能な所定の画面が表示されていることを条件として、プリンタから能力情報を定期的に取得させる。従って、サポートプログラムおよび汎用印刷プログラムは、取得した能力情報を印刷設定に反映させることができる。これにより、プリンタが選択された後であっても、プリンタの能力の変化に対応できる可能性が高い。
【０００８】
上記サポートプログラムが組み込まれた情報処理装置、サポートプログラムを格納するコンピュータにて読取可能な記憶媒体、及びサポートプログラムの機能を実現するための制御方法も、新規で有用である。
【発明の効果】
【０００９】
本明細書に開示される技術によれば、ＯＳ標準の汎用印刷プログラムが組み込まれた情報処理装置において、プリンタの現在の能力に対応し易い技術が実現される。
【図面の簡単な説明】
【００１０】

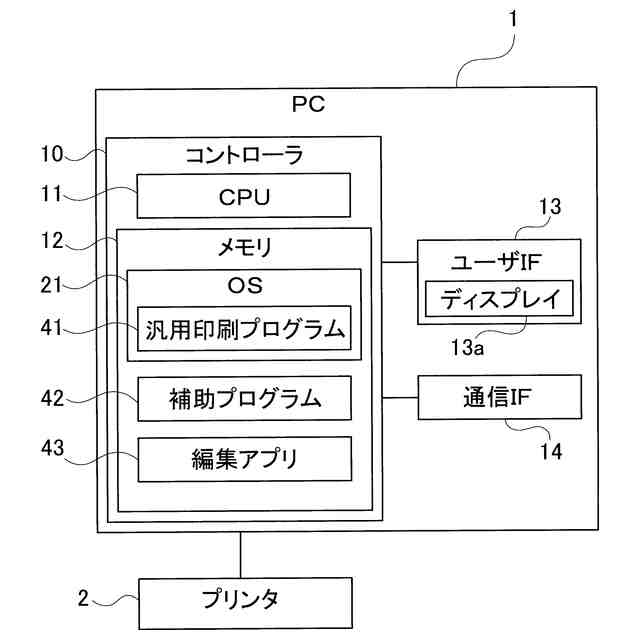

ＰＣの電気的構成の概略を示すブロック図である。

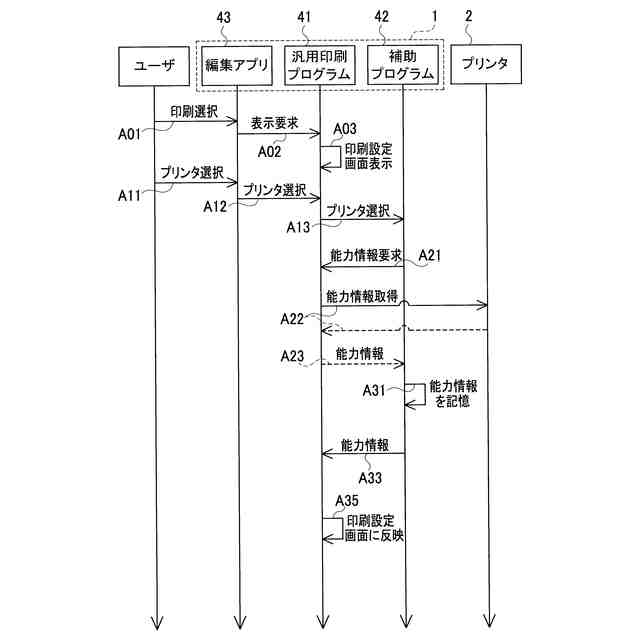

印刷設定手順の例を示すシーケンス図である。

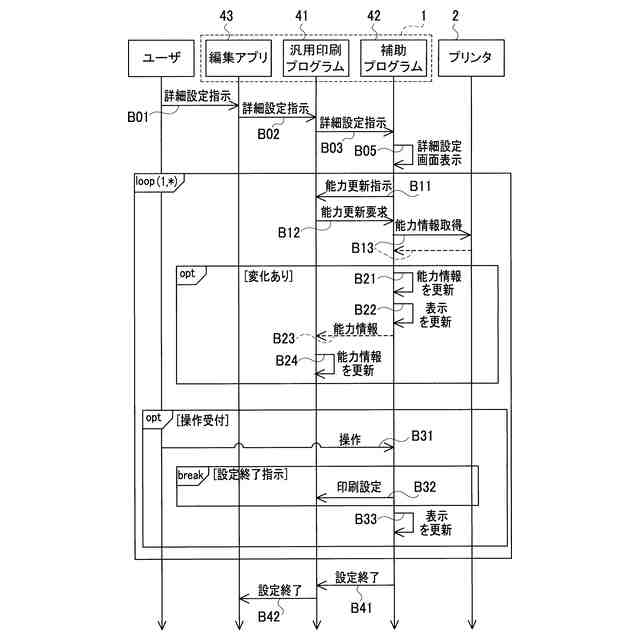

詳細設定手順の例を示すシーケンス図である。
詳細設定画面の例を示す説明図である。

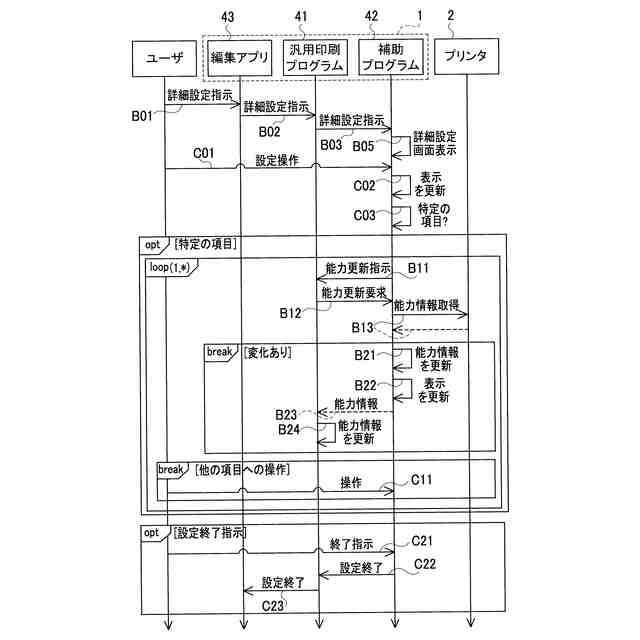

詳細設定手順の例を示すシーケンス図である。

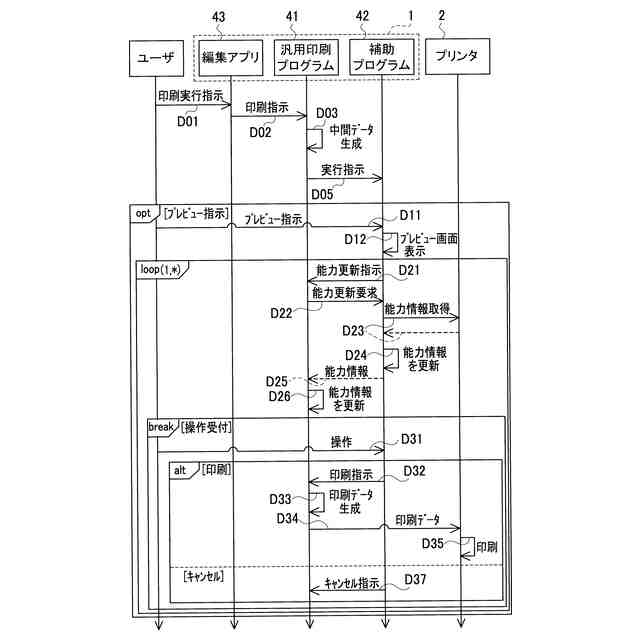

印刷実行手順の例を示すシーケンス図である。

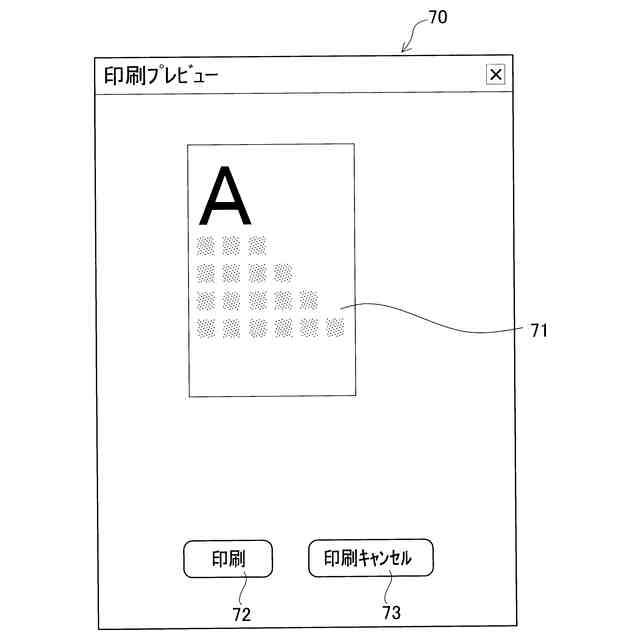

印刷プレビュー画面の例を示す説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
