公開番号2025142865
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042459
出願日2024-03-18
発明の名称コネクタ及びコネクタアセンブリ
出願人住友電装株式会社
代理人個人,個人
主分類H01R 31/06 20060101AFI20250924BHJP(基本的電気素子)
要約【課題】嵌合力の増大を抑制可能としたコネクタ及びコネクタアセンブリを提供する。
【解決手段】中継コネクタ11は、筒状のアウターハウジング21と、アウターハウジング21の内部に設けられ、相手コネクタが嵌合されるインナーハウジング22と、アウターハウジング21とインナーハウジング22との間に取り付けられ、インナーハウジング22がアウターハウジング21の内部に位置する状態を保持するリテーナ23とを備える。インナーハウジング22は、アウターハウジング21の内部に設けられた状態で、相手コネクタの嵌合方向(X軸方向)に対して傾動可能に構成される。リテーナ23は、アウターハウジング21の内周面とインナーハウジング22の外周面との間に位置するばね片43を有し、ばね片43は、前記嵌合方向に対するインナーハウジング22の傾きが小さくなるように、インナーハウジング22の外周面を押圧する。
【選択図】図7
特許請求の範囲【請求項１】
筒状のアウターハウジングと、
前記アウターハウジングの内部に設けられ、相手コネクタが嵌合されるインナーハウジングと、
前記アウターハウジングと前記インナーハウジングとの間に取り付けられ、前記インナーハウジングが前記アウターハウジングの内部に位置する状態を保持するリテーナと、
を備え、
前記インナーハウジングは、前記アウターハウジングの内部に設けられた状態で、前記相手コネクタの嵌合方向に対して傾動可能に構成され、
前記リテーナは、前記アウターハウジングの内周面と前記インナーハウジングの外周面との間に位置するばね片を有し、
前記ばね片は、前記嵌合方向に対する前記インナーハウジングの傾きが小さくなるように、前記インナーハウジングの前記外周面を押圧する、
コネクタ。
続きを表示（約 530 文字）【請求項２】
前記インナーハウジングは、一対の前記相手コネクタが互いに反対の方向からそれぞれ嵌合可能に構成されている、
請求項１に記載のコネクタ。
【請求項３】
前記コネクタは、複数の前記リテーナを備え、
前記複数のリテーナの各々は、複数の前記ばね片を有している、
請求項１に記載のコネクタ。
【請求項４】
前記アウターハウジングは、前記インナーハウジングを収容する収容部と、前記収容部から前記嵌合方向に対して交差する方向に向かって延設された被固定部と、を有し、
前記被固定部には、前記相手コネクタがボルトによって締結固定される、
請求項１に記載のコネクタ。
【請求項５】
請求項１から請求項４のいずれか１項に記載のコネクタと、
前記コネクタに接続される相手コネクタと、を備える、
コネクタアセンブリ。
【請求項６】
前記コネクタアセンブリは、一対の前記相手コネクタを備え、
前記コネクタは、前記一対の相手コネクタが互いに反対の方向からそれぞれ接続可能に構成されている、
請求項５に記載のコネクタアセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタ及びコネクタアセンブリに関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、例えば車両に搭載されるコネクタとしては、筒状のアウターハウジングと、アウターハウジングの内部に設けられるインナーハウジングとを備えたものがある（例えば、特許文献１参照）。インナーハウジングには、相手コネクタが嵌合される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２３８４６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のようなコネクタでは、相手コネクタの嵌合時において、相手コネクタが嵌合方向に対して傾いた状態になると、相手コネクタを嵌合する際の嵌合力が大きくなってしまう問題があった。
【０００５】
本開示の目的は、嵌合力の増大を抑制可能としたコネクタ及びコネクタアセンブリを提供することにある。
【課題を解決するための手段】
【０００６】
本開示のコネクタは、筒状のアウターハウジングと、前記アウターハウジングの内部に設けられ、相手コネクタが嵌合されるインナーハウジングと、前記アウターハウジングと前記インナーハウジングとの間に取り付けられ、前記インナーハウジングが前記アウターハウジングの内部に位置する状態を保持するリテーナと、を備え、前記インナーハウジングは、前記アウターハウジングの内部に設けられた状態で、前記相手コネクタの嵌合方向に対して傾動可能に構成され、前記リテーナは、前記アウターハウジングの内周面と前記インナーハウジングの外周面との間に位置するばね片を有し、前記ばね片は、前記嵌合方向に対する前記インナーハウジングの傾きが小さくなるように、前記インナーハウジングの前記外周面を押圧する。
【発明の効果】
【０００７】
本開示のコネクタ及びコネクタアセンブリによれば、嵌合力の増大を抑制可能となる。
【図面の簡単な説明】
【０００８】

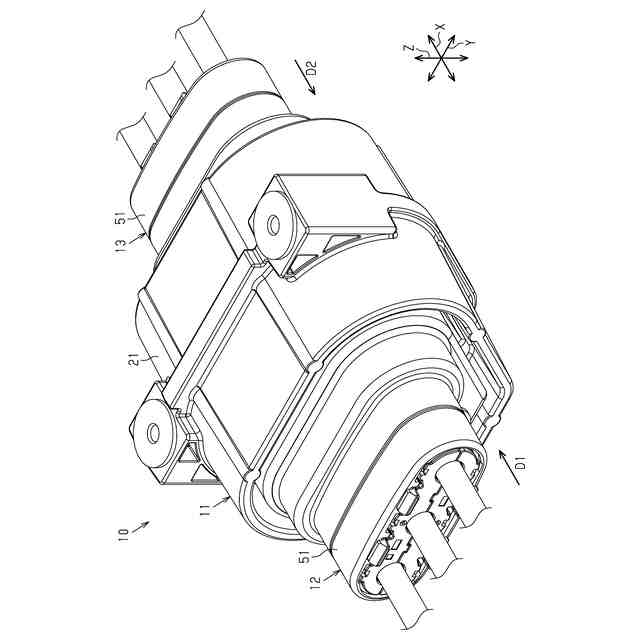

図１は、一実施形態におけるコネクタアセンブリの斜視図である。

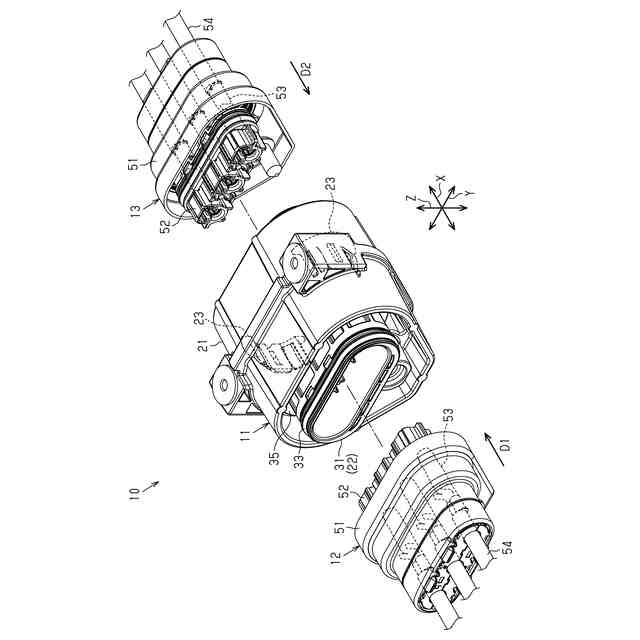

図２は、同実施形態におけるコネクタアセンブリの分解斜視図である。

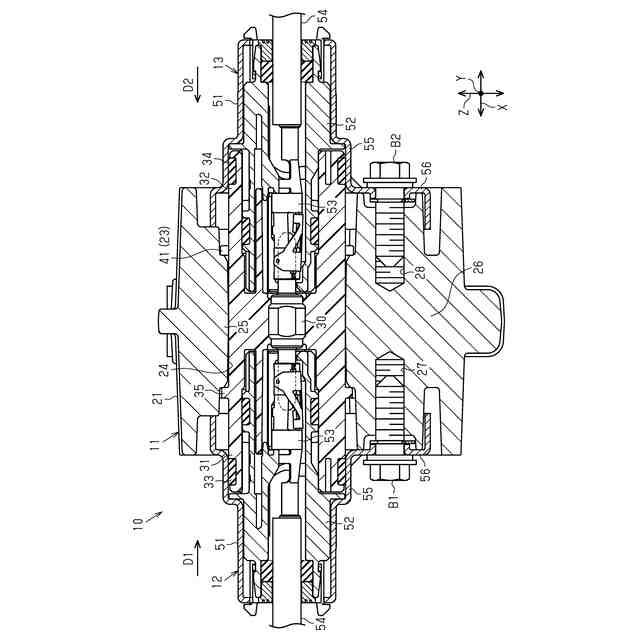

図３は、同実施形態におけるコネクタアセンブリの断面図である。
図４は、同実施形態における中間コネクタの分解斜視図である。

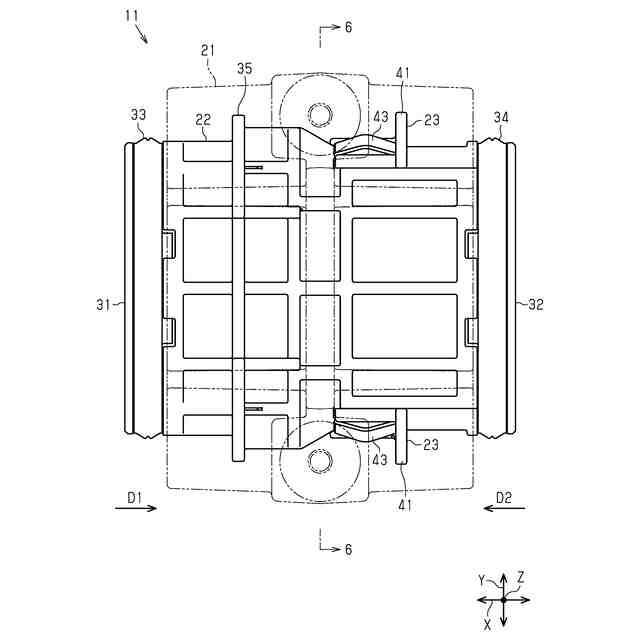

図５は、同実施形態における中間コネクタの平面図である。

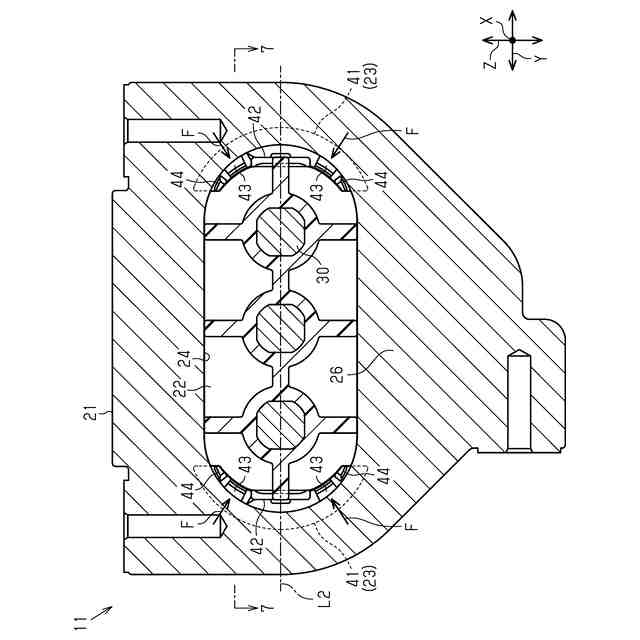

図６は、図５における６－６線断面図である。

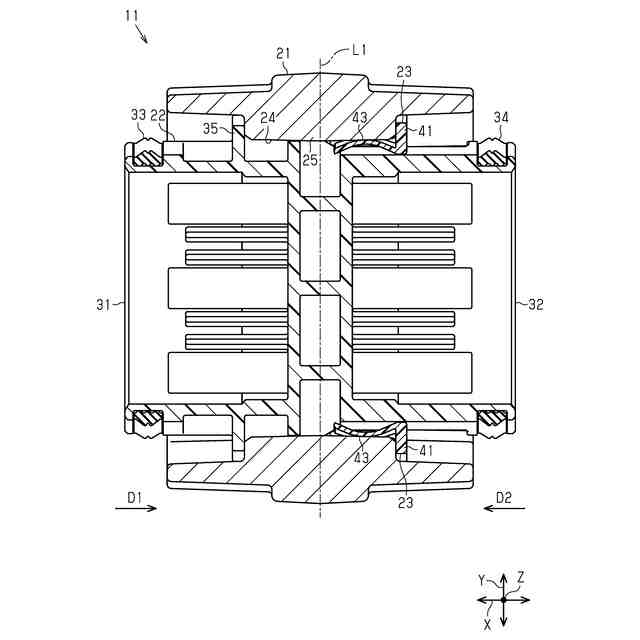

図７は、同実施形態における中間コネクタの断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のコネクタは、
［１］筒状のアウターハウジングと、前記アウターハウジングの内部に設けられ、相手コネクタが嵌合されるインナーハウジングと、前記アウターハウジングと前記インナーハウジングとの間に取り付けられ、前記インナーハウジングが前記アウターハウジングの内部に位置する状態を保持するリテーナと、を備え、前記インナーハウジングは、前記アウターハウジングの内部に設けられた状態で、前記相手コネクタの嵌合方向に対して傾動可能に構成され、前記リテーナは、前記アウターハウジングの内周面と前記インナーハウジングの外周面との間に位置するばね片を有し、前記ばね片は、前記嵌合方向に対する前記インナーハウジングの傾きが小さくなるように、前記インナーハウジングの前記外周面を押圧する。
【００１０】
この構成によれば、相手コネクタの嵌合時において、相手コネクタが嵌合方向に対して傾いた状態になったとき、インナーハウジングが相手コネクタの傾きに追従して傾動する。これにより、嵌合時に相手コネクタが嵌合方向に対して傾いたとしても、相手コネクタを嵌合する際の嵌合力の増大を小さく抑えることが可能となる。そして、インナーハウジングが傾いた後、相手コネクタが適正位置まで嵌合されるまでの間において、インナーハウジングは、リテーナのばね片によって傾きが小さくなるように押圧される。すなわち、リテーナのばね片によって、インナーハウジングの傾きが小さくなるように調芯することが可能となる。
（【００１１】以降は省略されています）
