公開番号2025135273
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033035
出願日2024-03-05
発明の名称コネクタおよびコネクタアセンブリ
出願人住友電装株式会社
代理人個人,個人
主分類H01R 13/642 20060101AFI20250910BHJP(基本的電気素子)
要約【課題】検知部材に形成される短絡解除部の剛性を向上できるコネクタおよびコネクタアセンブリを提供する。
【解決手段】コネクタ2は、相手コネクタ3に嵌合されるコネクタハウジング9と、相手コネクタ3の少なくとも一対の相手端子10に電気接続される一対のコネクタ端子11と、コネクタハウジング9に取付けられるとともに、一対のコネクタ端子11を短絡するショート端子15と、コネクタハウジング9が相手コネクタ3に完全に嵌合されている場合に限り、検知前位置から検知位置への操作が可能となる検知部材21と、を備える。検知部材21は、検知前位置から検知位置に操作される際にショート端子15の短絡を解除する短絡解除部58を有する。
【選択図】図14
特許請求の範囲【請求項１】
相手コネクタに嵌合されるコネクタハウジングと、
前記相手コネクタに設けられた少なくとも一対の相手端子に接続される一対のコネクタ端子と、
前記コネクタハウジングに取付けられるとともに、前記一対のコネクタ端子を短絡するショート端子と、
前記コネクタハウジングが前記相手コネクタに完全に嵌合されている場合に限り、検知前位置から検知位置への操作が可能となる検知部材と、を備えたコネクタであって、
前記検知部材は、前記検知前位置から前記検知位置に操作される際に前記ショート端子の短絡を解除する短絡解除部を有する、コネクタ。
続きを表示（約 1,200 文字）【請求項２】
前記コネクタハウジングが前記相手コネクタに未嵌合の際には、前記検知部材のロック片を前記コネクタハウジングの規制部に係合させて前記検知前位置で保持し、前記コネクタハウジングが前記相手コネクタに完全に嵌合された際には、前記ロック片と前記規制部との係合が解除されて前記検知位置への操作を可能とする検知前位置保証部を備え、
前記検知部材は、
前記検知前位置から前記検知位置に操作される過程で、前記相手コネクタに設けられた反力付与部から反力が付与されることによって操作荷重を発生させる押圧部を有する、請求項１に記載のコネクタ。
【請求項３】
前記押圧部は、先端に形成されたロック爪が前記コネクタハウジングの凸部に乗り上げて前記反力付与部に当接可能となることにより前記反力付与部の付勢部の付勢力に抗して前記反力付与部を押していき、移動終端位置で前記凸部の奥に形成された凹部に移動して前記凹部に係合し、
前記反力付与部は、前記ロック爪が前記凹部に係合した際に前記ロック爪によって押される状態が解除されることにより、前記付勢部の付勢力によって元の初期位置に復帰して前記ロック爪の上に位置し、前記ロック爪のロック状態を維持する、請求項２に記載のコネクタ。
【請求項４】
前記押圧部は、前記コネクタハウジングの幅方向の中央に配置され、
前記検知前位置保証部は、前記押圧部の両側に配置されるように複数設けられている、請求項２に記載のコネクタ。
【請求項５】
前記ショート端子は、前記一対のコネクタ端子の各々に接続される一対の弾性片を有し、
前記短絡解除部は、前記一対の弾性片のうち、片側に対応するものにのみ形成されている、請求項１に記載のコネクタ。
【請求項６】
前記一対のコネクタ端子は、前記コネクタハウジングの幅方向に並ぶように複数組設けられ、
前記短絡解除部は、前記一対のコネクタ端子の組数に応じて複数形成されている、請求項１に記載のコネクタ。
【請求項７】
コネクタと、前記コネクタに電気接続される相手コネクタと、を備えたコネクタアセンブリであって、
前記コネクタは、
前記相手コネクタに嵌合されるコネクタハウジングと、
前記相手コネクタに設けられた少なくとも一対の相手端子に接続される一対のコネクタ端子と、
前記コネクタハウジングに取付けられるとともに、前記一対のコネクタ端子を短絡するショート端子と、
前記コネクタハウジングが前記相手コネクタに完全に嵌合されている場合に限り、検知前位置から検知位置への操作が可能となる検知部材と、を備え、
前記検知部材は、前記検知前位置から前記検知位置に操作される際に前記ショート端子の短絡を解除する短絡解除部を有する、コネクタアセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタおよびコネクタアセンブリに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、特許文献１に開示されるように、互いに嵌合可能な第１ハウジングおよび第２ハウジングの正規嵌合時に検知位置への移動が許容される検知部材を第１ハウジングに有するコネクタが周知である。このコネクタは、第２ハウジング内に配置された一対の第２端子金具を短絡させるショート端子を第２ハウジング内に有する。検知部材は、待機位置から検知位置に至るに伴い、ショート端子による第２端子金具の短絡状態を解除する解除部を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－２８８７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１は、第１ハウジングに検知部材が配置されるとともに、第２ハウジングにショート端子が配置される。このため、検知部材に短絡解除部を形成する場合、第１ハウジングおよび第２ハウジングの嵌合時に、第１ハウジングに配置された検知部材の短絡解除部を、第２ハウジングに配置されたショート端子に到達させる必要がある。このため、短絡解除部の形状を第２ハウジングの方向に延ばした形状にする必要がある。よって、短絡解除部が浮いたような形状となるので、短絡解除部の剛性が低くなる。短絡解除部の剛性が低いと、反り易くもなる。
【０００５】
本開示の目的は、検知部材に形成される短絡解除部の剛性を向上できるコネクタおよびコネクタアセンブリを提供することにある。
【課題を解決するための手段】
【０００６】
前記課題を解決するコネクタは、相手コネクタに嵌合されるコネクタハウジングと、前記相手コネクタに設けられた少なくとも一対の相手端子に接続される一対のコネクタ端子と、前記コネクタハウジングに取付けられるとともに、前記一対のコネクタ端子を短絡するショート端子と、前記コネクタハウジングが前記相手コネクタに完全に嵌合されている場合に限り、検知前位置から検知位置への操作が可能となる検知部材と、を備えた構成であって、前記検知部材は、前記検知前位置から前記検知位置に操作される際に前記ショート端子の短絡を解除する短絡解除部を有する。
【発明の効果】
【０００７】
本開示は、検知部材に形成される短絡解除部の剛性を向上できる。
【図面の簡単な説明】
【０００８】

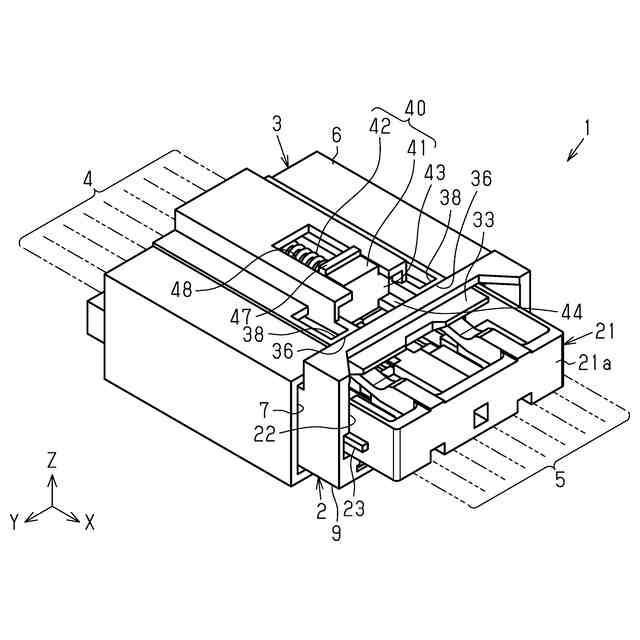

図１は、コネクタアセンブリの斜視図である。

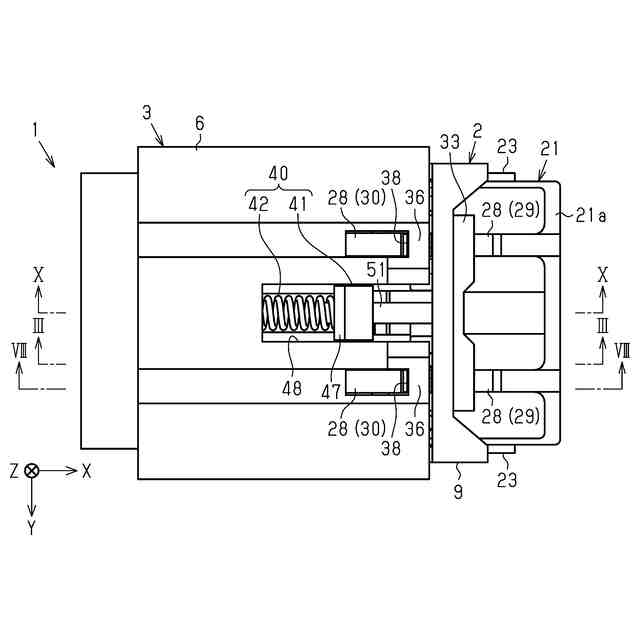

図２は、コネクタアセンブリの平面図である。

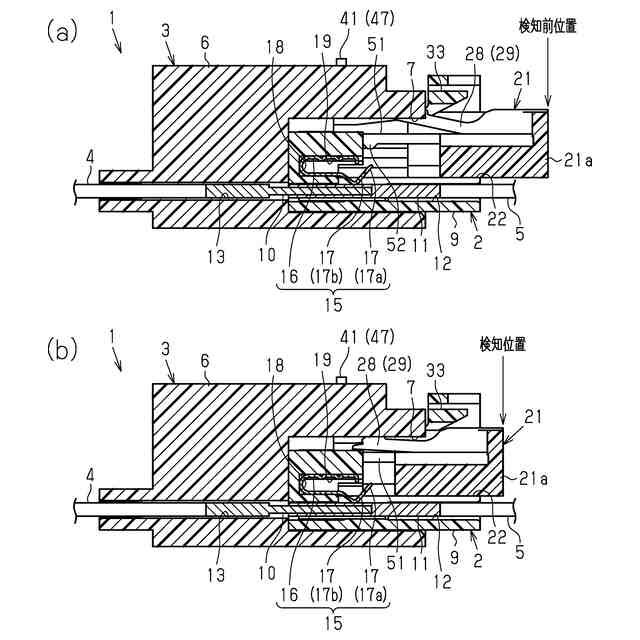

図３（ａ）および図３（ｂ）は、図２に示すIII－III線断面を示し、検知部材を検知前位置から検知位置へ操作する際の動作説明図である。

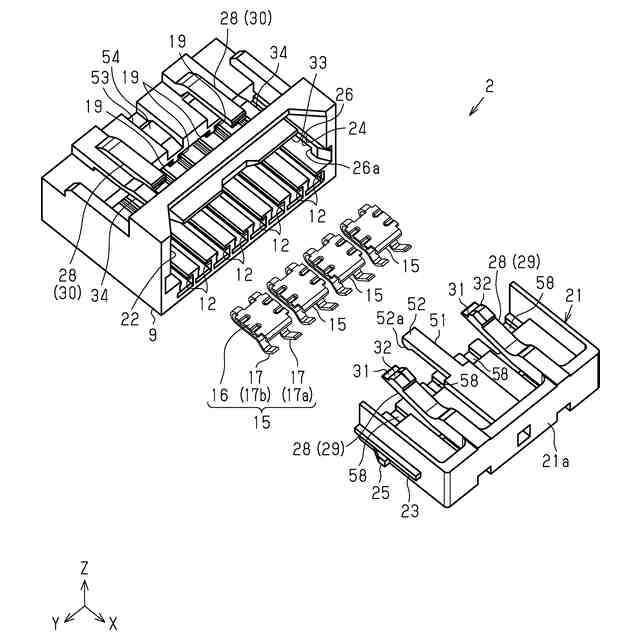

図４は、コネクタの分解斜視図である。

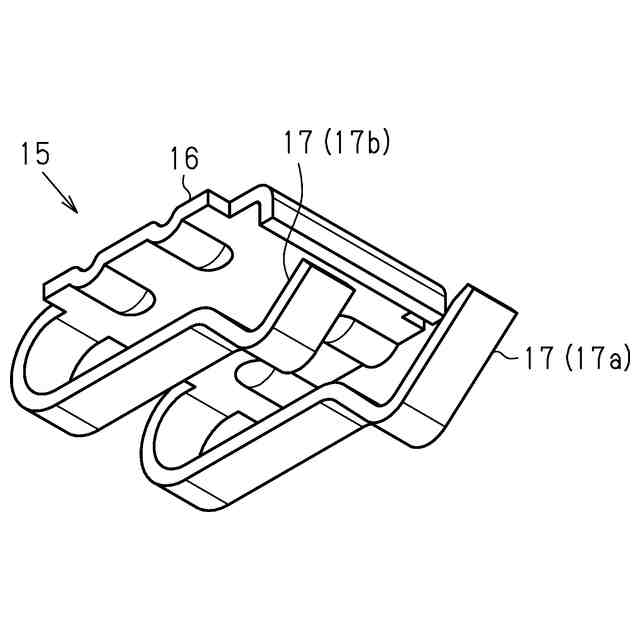

図５は、ショート端子の斜視図である。

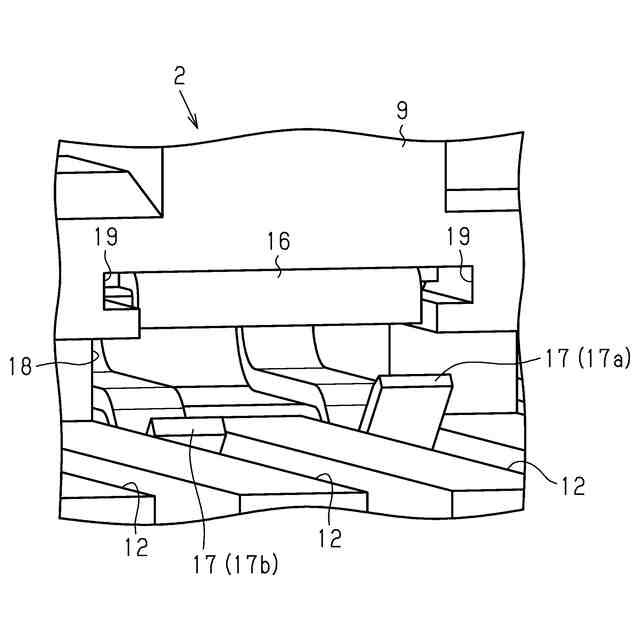

図６は、ショート端子の収容状態を示す斜視図である。

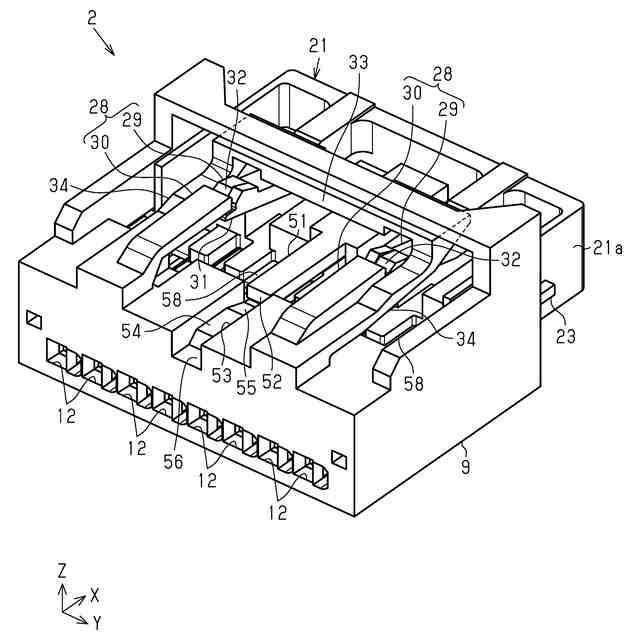

図７は、コネクタを正面から見たときの斜視図である。
図８（ａ）から図８（ｄ）は、図２に示すVIII－VIII線断面を示し、コネクタが相手コネクタに嵌合されて検知部材が検知位置に操作されるときの動作説明図である。

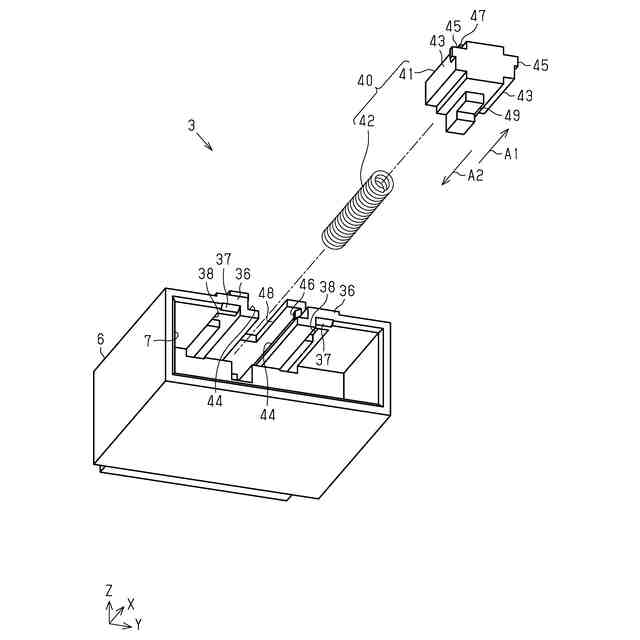

図９は、相手コネクタの分解斜視図である。
図１０（ａ）および図１０（ｂ）は、図２に示すX－X線断面を示し、相手コネクタにコネクタを嵌合する際の押圧部の状態の説明図である。
図１１（ａ）から図１１（ｃ）は、検知部材を検知位置に操作する際の押圧部の状態の説明図である。
図１２は、検知部材を上方から見た斜視図である。
図１３は、検知部材を下方から見た斜視図である。

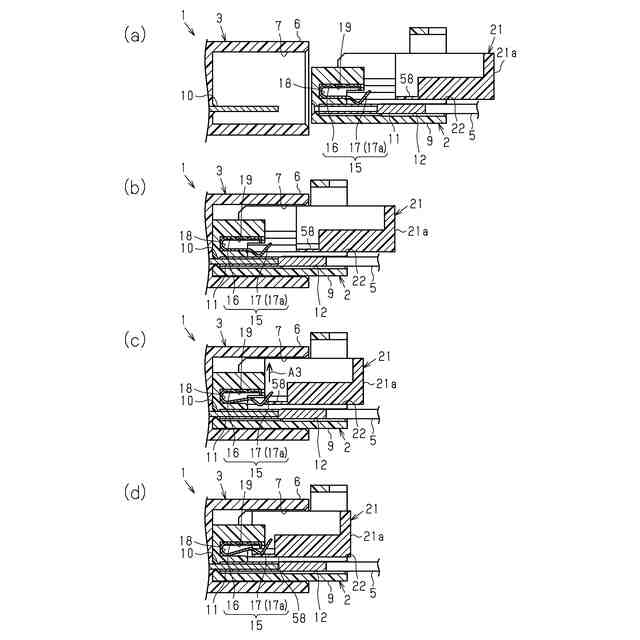

図１４（ａ）から図１４（ｄ）は、短絡解除部の動作説明図である。
【発明を実施するための形態】
【０００９】
最初に本開示の実施態様を列記して説明する。
［１］本開示のコネクタは、相手コネクタに嵌合されるコネクタハウジングと、前記相手コネクタに設けられた少なくとも一対の相手端子に接続される一対のコネクタ端子と、前記コネクタハウジングに取付けられるとともに、前記一対のコネクタ端子を短絡するショート端子と、前記コネクタハウジングが前記相手コネクタに完全に嵌合されている場合に限り、検知前位置から検知位置への操作が可能となる検知部材と、を備えた構成であって、前記検知部材は、前記検知前位置から前記検知位置に操作される際に前記ショート端子の短絡を解除する短絡解除部を有する。
【００１０】
本構成によれば、ショート端子の短絡解除部を有する検知部材がコネクタに設けられ、このコネクタにショート端子も配置される。このように、短絡解除部を有する検知部材が設けられたコネクタにショート端子を配置したので、短絡解除部の近傍にショート端子を配置することが可能となる。このため、短絡解除部は、近傍に位置するショート端子に至る短い形状で済む。よって、検知部材に形成される短絡解除部の剛性を向上することが可能となる。
（【００１１】以降は省略されています）
