公開番号2025117677
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012536
出願日2024-01-31
発明の名称折板屋根と間仕切り壁との取合構造及び折板屋根と間仕切り壁との取合施工方法
出願人JFEシビル株式会社
代理人個人,個人,個人,個人
主分類E04B 1/94 20060101AFI20250805BHJP(建築物)
要約【課題】折板屋根と間仕切り壁の間に配置される耐火被覆材の脱落を防止し、他の部屋からの光漏れを防止しながら耐火性能、防煙性能を向上させることができる折板屋根と間仕切り壁との取合構造を提供する。
【解決手段】間仕切り壁2の上部に取り付けられ、間仕切り壁の上部と折板屋根3の山形部3aとの隙間を閉塞する面戸6と、面戸に一体に装着された第1耐火被覆材14と、面戸の上部外周に配置され、山形部の下面に密着した状態で当接する帯状の第2耐火被覆材16と、を備えている。

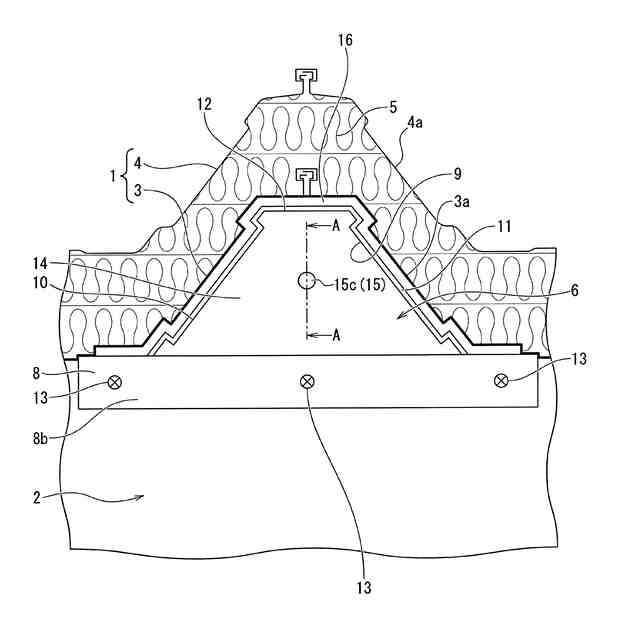

【選択図】図1
特許請求の範囲【請求項１】
複数の山形部が所定間隔で連続している折板屋根と、建物の内部空間を仕切り、複数の前記山形部が連続している方向に沿って設置される間仕切り壁との取合構造であって、
前記間仕切り壁の上部に取り付けられ、前記間仕切り壁の上部と前記折板屋根の前記山形部との隙間を閉塞する面戸と、
前記面戸に一体に装着された第１耐火被覆材と、
前記面戸の上部外周に配置されており、前記山形部の下面に密着した状態で当接する帯状の第２耐火被覆材と、を備えていることを特徴とする折板屋根と間仕切り壁との取合構造。
続きを表示（約 1,000 文字）【請求項２】

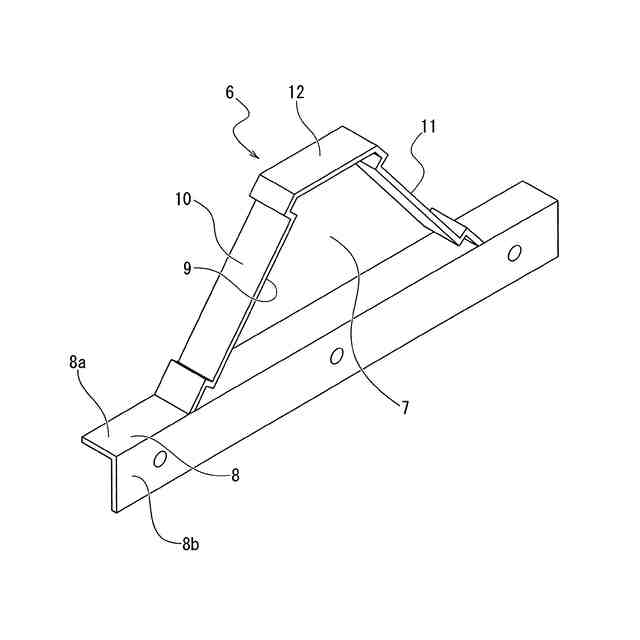

前記面戸は、山形形状の閉塞板と、前記閉塞板の下部に形成されて前記間仕切り壁の上部に取り付けられる取付け部と、前記閉塞板の周囲縁部から立ち上がる側板により形成される収納凹部と、を備えており、
前記収納凹部に前記第１耐火被覆材が収納されているとともに、前記収納凹部からの前記第１耐火被覆材の脱落を防止する脱落防止手段が設けられていることを特徴とする請求項１記載の折板屋根と間仕切り壁との取合構造。
【請求項３】
前記脱落防止手段は、前記閉塞板の内面に固定した基台と、一端に保持頭部を設けた連結棒と、を備える固定部材であり、前記連結棒の他端を前記第１耐火被覆材の外面から差し込んで前記保持頭部を前記第１耐火被覆材の外面に面接触させながら、前記連結棒の他端を前記基台に連結させることを特徴とする請求項２記載の折板屋根と間仕切り壁との取合構造。
【請求項４】

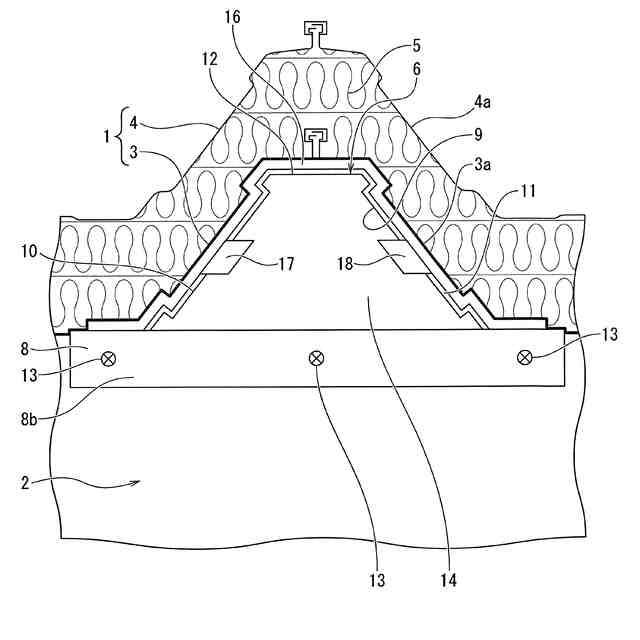

前記脱落防止手段は、前記面戸の前記収納凹部の開口部から内側に向って突出している保持片であり、前記保持片が、前記収納凹部に収納されている前記第１耐火被覆材と係合することで前記第１耐火被覆材の脱落を防止することを特徴とする請求項２記載の折板屋根と間仕切り壁との取合構造。
【請求項５】
複数の山形部が所定間隔で連続している折板屋根と、建物の内部空間を仕切り、複数の前記山形部が連続している方向に沿って設置される間仕切り壁との取合施工方法であって

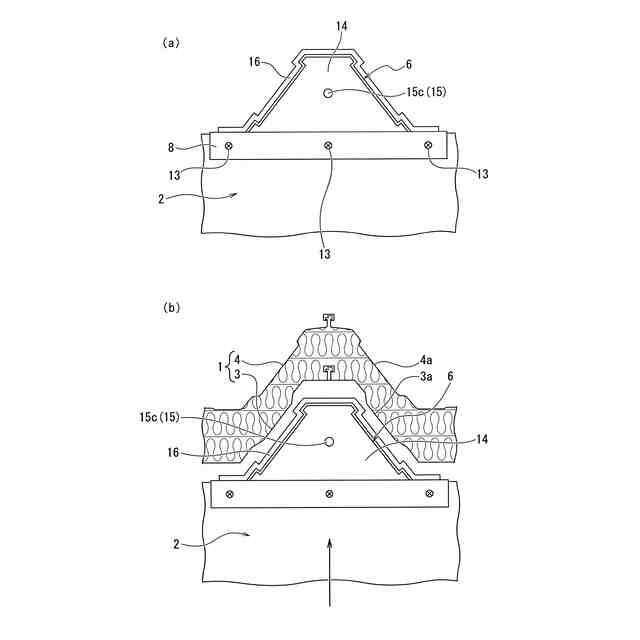

第１耐火被覆材を一体に装着し、上部外周に帯状の第２耐火被覆材を装着した面戸を、前記間仕切り壁の上端に取付ける工程と、
前記面戸が前記山形部を下方から押し上げ、前記第２耐火被覆材が前記山形部の下面に密着するように前記間仕切り壁を建物の内部空間に建て込んでいく工程と、を備えていることを特徴とする折板屋根と間仕切り壁との取合施工方法。
【請求項６】
前記面戸は、山形形状の閉塞板と、前記閉塞板の下部に形成されて前記間仕切り壁の上部に取り付けられる取付け部と、前記閉塞板の周囲縁部から立ち上がる側板により形成される収納凹部と、を備えており、
前記収納凹部に前記第１耐火被覆材が収納されているとともに、前記収納凹部からの前記第１耐火被覆材の脱落を防止する脱落防止手段が設けられていることを特徴とする請求項５記載の折板屋根と間仕切り壁との取合施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、折板屋根と間仕切り壁との取合構造及び折板屋根と間仕切り壁との取合施工方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
山形部が所定間隔で連続している折板屋根と、建物の内部空間を仕切りながら山形部が延在する方向に沿って設置される間仕切り壁との取合構造として、例えば特許文献１に示す面戸を使用した取合構造が知られている。面戸を使用した従来の取合構造は、間仕切り壁の上部の両側面に一対の面戸を対向して取り付け、一対の面戸の間に耐火被覆材を挟み込んで保持し、折板屋根の山形部と間仕切り壁との間の隙間に、一対の面戸を配置して隙間を閉塞する構造である。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－３１１２７８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、上述した従来の取合構造は、一対の面戸の間に配置されている耐火被覆材が、施工途中で脱落するおそれがあり、施工性の面で問題がある。
【０００５】
また、折板屋根の撓み、熱による移動を考慮して面戸と折板屋根との間には隙間が設けられているが、その隙間から隣接する部屋の光が漏れるおそれがある。
【０００６】
さらに、従来の取合構造の防煙性は一対の面戸及び折板屋根の山形部の間に配置される耐火被覆材の充填具合で左右されるので、施工業者の力量で防煙性能が変化する。
【０００７】
そこで、本発明は、従来例の問題点に着目してなされたものであり、折板屋根と間仕切り壁の間に配置される耐火被覆材の脱落を防止し、他の部屋からの光漏れを防止しながら耐火性能、防煙性能を向上させることができる折板屋根と間仕切り壁との取合構造及び折板屋根と間仕切り壁との取合施工方法を提供することを目的としている。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明の一態様に係る折板屋根と間仕切り壁との取合構造は、複数の山形部が所定間隔で連続している折板屋根と、建物の内部空間を仕切り、複数の山形部が連続している方向に沿って設置される間仕切り壁との取合構造であって、間仕切り壁の上部に取り付けられ、間仕切り壁の上部と折板屋根の山形部との隙間を閉塞する面戸と、面戸に一体に固定された塊状の第１耐火被覆材と、面戸の外周に配置され、山形部の下面に密着した状態で当接する帯状の第２耐火被覆材と、を備えている。
【０００９】
また、本発明の一態様に係る折板屋根と間仕切り壁との取合施工方法は、複数の山形部が所定間隔で連続している折板屋根と、建物の内部空間を仕切り、複数の山形部が連続している方向に沿って設置される間仕切り壁との取合施工方法であって、第１耐火被覆材を一体に装着し、上部外周に帯状の第２耐火被覆材を装着した面戸を、間仕切り壁の上端に取付ける工程と、面戸が山形部を下方から押し上げ、第２耐火被覆材が山形部の下面に密着するように間仕切り壁を建物の内部空間に建て込んでいく工程と、を備えている。
【発明の効果】
【００１０】
本発明の折板屋根と間仕切り壁との取合構造及び折板屋根と間仕切り壁との取合施工方法によれば、折板屋根と間仕切り壁の間に配置される耐火被覆材の脱落を防止し、他の部屋からの光漏れを防止しながら耐火性能、防煙性能を向上させることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
