公開番号2025117746
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012628
出願日2024-01-31
発明の名称プロジェクションシステム、プロジェクター用荷車及びプロジェクションシステムの設置方法
出願人セイコーエプソン株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類G03B 21/14 20060101AFI20250805BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】操作性が向上するプロジェクションシステムを提供する。
【解決手段】プロジェクションシステムは、プロジェクターと、前記プロジェクターを収容するプロジェクター用荷車と、を備え、前記プロジェクターは、筐体と、前記筐体に収容された光源部と、前記筐体に収容され、前記光源部から出射された光を変調する光変調部と、前記光変調部で変調された光を前記筐体の外部に射出する投写レンズ部と、前記筐体に収容され、前記光源部に電力を供給する電源基板部と、を含み、前記プロジェクターの使用状態において、前記プロジェクター用荷車は、前記プロジェクターを収容可能であり、前記投写レンズ部から射出された光を前記プロジェクター用荷車の外側に射出可能な収容部と、前記収容部の鉛直下方に設けられた車輪と、前記収容部よりも鉛直上方に位置し、前記電源基板部の電気的状態を変化させるための第一操作部と、を含む。
【選択図】図1
特許請求の範囲【請求項１】
プロジェクターと、前記プロジェクターを収容するプロジェクター用荷車と、を備え、
前記プロジェクターは、筐体と、前記筐体に収容された光源部と、前記筐体に収容され、前記光源部から出射された光を変調する光変調部と、前記光変調部で変調された光を前記筐体の外部に射出する投写レンズ部と、前記筐体に収容され、前記光源部に電力を供給する電源基板部と、を含み、
前記プロジェクターの使用状態において、前記プロジェクター用荷車は、前記プロジェクターを収容可能であり、前記投写レンズ部から射出された光を前記プロジェクター用荷車の外側に射出可能な収容部と、前記収容部の鉛直下方に設けられた車輪と、前記収容部よりも鉛直上方に位置し、前記電源基板部の電気的状態を変化させるための第一操作部と、を含む、
プロジェクションシステム。
続きを表示（約 2,100 文字）【請求項２】
前記プロジェクター用荷車は、前記収容部に設けられた把持部を含み、
前記把持部は鉛直方向において前記収容部よりも上方に位置し、
前記第一操作部が前記把持部に設けられる、
請求項１に記載のプロジェクションシステム。
【請求項３】
前記第一操作部は前記プロジェクターの電源をＯＮまたはＯＦＦにするためのボタンまたはアイコンを含む、
請求項２に記載のプロジェクションシステム。
【請求項４】
前記第一操作部は前記プロジェクターに前記プロジェクターが投射する画像の台形補正を実行させるためのボタンまたはアイコンを含む、
請求項２に記載のプロジェクションシステム。
【請求項５】
前記プロジェクターの使用状態において、前記把持部は少なくとも一部が前記収容部のうち鉛直上方における面と同等または下方の位置に収納可能であるように設けられ、
前記把持部が収納された状態で、前記第一操作部は前記収容部の外方に面する、
請求項２から４のいずれか一項に記載のプロジェクションシステム。
【請求項６】
プロジェクターを収容し、かつ移動可能なプロジェクター用荷車であって、
前記プロジェクターを収容可能な収容部と、前記収容部に設けられた車輪と、前記プロジェクターの電気的状態を変化させるための第一操作部と、を備え、
使用状態において、前記第一操作部は鉛直方向において前記収容部よりも上方に位置する、
プロジェクター用荷車。
【請求項７】
前記収容部に設けられた把持部を含み、
使用状態において、前記把持部は鉛直方向において前記収容部よりも上方に位置し、
前記第一操作部が前記把持部に設けられる、
請求項６に記載のプロジェクター用荷車。
【請求項８】
プロジェクター用荷車であって、前記収容部は、第１面と、前記第１面に対向する第２面と、前記第１面および前記第２面に交差する第３面と、前記第３面に対向し、かつ前記第１面および前記第２面に交差する第４面と、前記第１面、前記第２面、前記第３面および前記第４面に交差する第５面と、前記第５面に対向し、かつ前記第１面、前記第２面、前記第３面および前記第４面に交差する第６面と、を有し、
前記第１面と前記第５面の少なくとも一方に、前記プロジェクターの投射光を前記収容部の外側に射出するための窓部が設けられ、
前記第６面に前記車輪が設けられ、
前記第５面に前記把持部が設けられ、
前記把持部は、前記第５面に接続される第一支柱部と、前記第５面に接続される第二支柱部と、前記第一支柱部と前記第二支柱部とを接続する接続部と、を含み、
前記第一操作部は前記第一支柱部のうち前記接続部とは反対側に設けられる、
請求項７に記載のプロジェクター用荷車。
【請求項９】
前記収容部は、第１面と、前記第１面に対向する第２面と、前記第１面および前記第２面に交差する第３面と、前記第３面に対向し、かつ前記第１面および前記第２面に交差する第４面と、前記第１面、前記第２面、前記第３面および前記第４面に交差する第５面と、前記第５面に対向し、かつ前記第１面、前記第２面、前記第３面および前記第４面に交差する第６面と、を有し、
前記第１面と前記第５面の少なくとも一方に、前記プロジェクターの投射光を前記収容部の外側に射出するための窓部が設けられ、
前記第６面に前記車輪が設けられ、
前記第５面に前記把持部が設けられ、
前記把持部は、前記第５面に接続される第一支柱部と、前記第５面に接続される第二支柱部と、前記第一支柱部と前記第二支柱部とを接続する接続部と、を含み、
前記第一操作部は前記接続部に設けられる、
請求項７に記載のプロジェクター用荷車。
【請求項１０】
前記収容部は、第１面と、前記第１面に対向する第２面と、前記第１面および前記第２面に交差する第３面と、前記第３面に対向し、かつ前記第１面および前記第２面に交差する第４面と、前記第１面、前記第２面、前記第３面および前記第４面に交差する第５面と、前記第５面に対向し、かつ前記第１面、前記第２面、前記第３面および前記第４面に交差する第６面と、を有し、
前記第１面と前記第５面の少なくとも一方に、前記プロジェクターの投射光を前記収容部の外側に射出するための窓部が設けられ、
前記第６面に前記車輪が設けられ、
前記第５面に前記把持部が設けられ、
使用状態において、前記把持部は上方に延在する第一支柱部を含み、前記第一支柱部の一端は前記第５面に接続され、
前記第一操作部は前記第一支柱部のうち前記第１面から前記第２面に向かう方向に面する部分に設けられる、
請求項７に記載のプロジェクター用荷車。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プロジェクションシステム、プロジェクター用荷車及びプロジェクションシステムの設置方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、スクリーン等に投射光を投射することで画像を表示するプロジェクターが知られている。プロジェクターを移動する場合でも利便性を向上できるプロジェクター用ラックが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－０９８６４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数のプロジェクターを用いて、プロジェクションマッピングを行う際、位置調整が困難であるという課題がある。
【課題を解決するための手段】
【０００５】
本開示のプロジェクションシステムは、プロジェクターと、前記プロジェクターを収容するプロジェクター用荷車と、を備え、前記プロジェクターは、筐体と、前記筐体に収容された光源部と、前記筐体に収容され、前記光源部から出射された光を変調する光変調部と、前記光変調部で変調された光を前記筐体の外部に射出する投写レンズ部と、前記筐体に収容され、前記光源部に電力を供給する電源基板部と、を含み、前記プロジェクターの使用状態において、前記プロジェクター用荷車は、前記プロジェクターを収容可能であり、前記投写レンズ部から射出された光を前記プロジェクター用荷車の外側に射出可能な収容部と、前記収容部の鉛直下方に設けられた車輪と、前記収容部よりも鉛直上方に位置し、前記電源基板部の電気的状態を変化させるための第一操作部と、を含む。
【０００６】
本開示のプロジェクター用荷車は、プロジェクターを収容し、かつ移動可能なプロジェクター用荷車であって、前記プロジェクターを収容可能な収容部と、前記収容部に設けられた車輪と、前記プロジェクターの電気的状態を変化させるための第一操作部と、を備え、使用状態において、前記第一操作部は鉛直方向において前記収容部よりも上方に位置する。
【０００７】
本開示のプロジェクションシステムの設置方法は、プロジェクションシステムの設置方法であって、前記プロジェクションシステムは、プロジェクターと、前記プロジェクターを収容する収容部と、前記収容部に設けられた車輪と、前記収容部に設けられた把持部と、前記把持部に設けられ、前記プロジェクターの電気的状態を変化させるための操作部と、を備え、前記把持部を把持し前記車輪を動かす第一工程と、前記第一工程のあと前記操作部を操作し前記プロジェクターの電源をＯＮにする第二工程と、前記第二工程のあと前記把持部を把持し前記プロジェクションシステムの位置を調整する第三工程と、を含む。
【図面の簡単な説明】
【０００８】

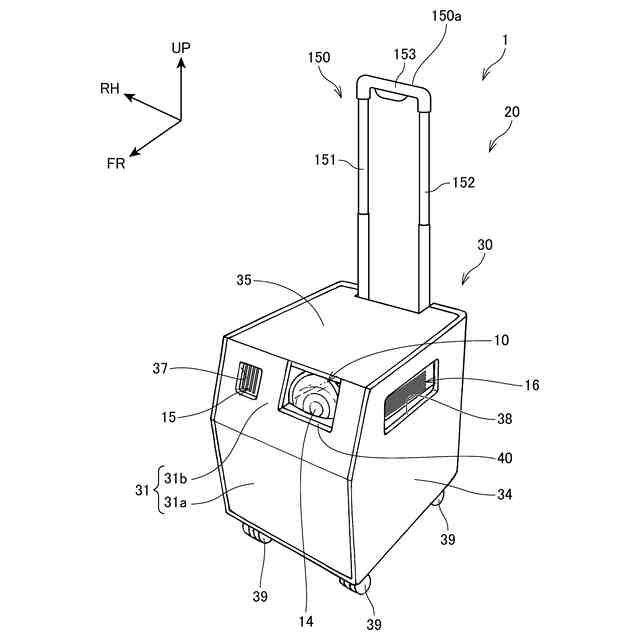

実施形態１のプロジェクションシステムの左正面斜視図。

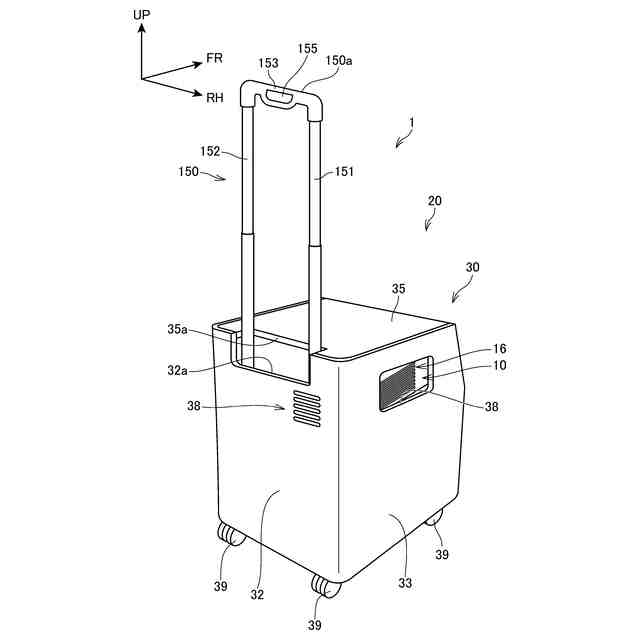

実施形態１のプロジェクションシステムの右後方斜視図。
実施形態１の把持部収納時のプロジェクションシステムの右後方斜視図。
実施形態１のプロジェクションシステムの正面図。

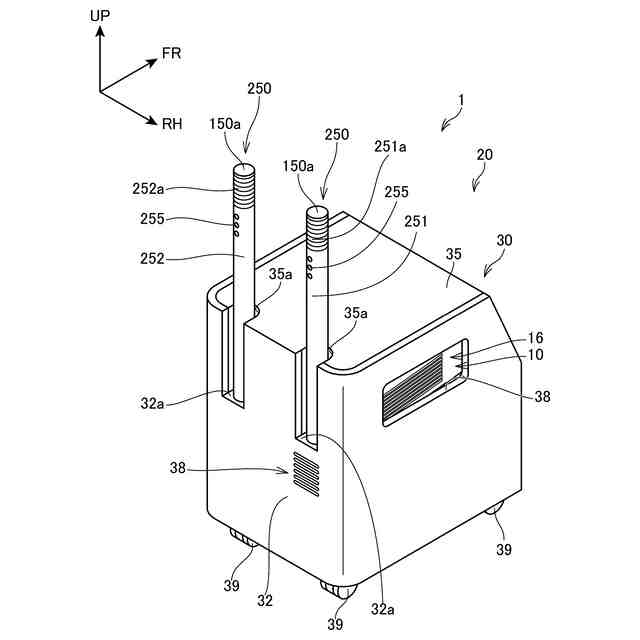

実施形態２のプロジェクションシステムの右後方斜視図。
実施形態２の把持部収納時のプロジェクションシステムの右後方斜視図。
実施形態３のプロジェクションシステムの右後方斜視図。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本開示の実施形態について説明する。各図に示す符号ＦＲは、設置状態におけるプロジェクションシステム１の前方（正面方向）を示し、符号ＵＰは、プロジェクションシステム１の上方を示し、符号ＲＨは、プロジェクションシステム１の右方を示す。図示はないが、符号ＦＲの反対方向はプロジェクションシステム１の後方を示し、符号ＵＰの反対方向はプロジェクションシステム１の下方を示し、符号ＲＨの反対方向はプロジェクションシステム１の左方を示す。なお、説明中、前後左右および上下といった方向の記載は、特に記載がなければ、上述のプロジェクションシステム１に対する方向と同一とする。
【００１０】
［実施形態１］
図１は、プロジェクションシステム１の左正面斜視図である。図２は、プロジェクションシステム１の右後方斜視図である。図３は、把持部１５０収納時のプロジェクションシステム１の右後方斜視図である。図４は、プロジェクションシステム１の正面図である。
プロジェクションシステム１は、画像を投影するプロジェクター１０と、プロジェクター１０を収容するプロジェクター用荷車２０と、で構成される。
（【００１１】以降は省略されています）
