公開番号
2025117986
公報種別
公開特許公報(A)
公開日
2025-08-13
出願番号
2024013020
出願日
2024-01-31
発明の名称
吐出器
出願人
株式会社吉野工業所
代理人
個人
,
個人
主分類
B65D
47/34 20060101AFI20250805BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約
【課題】 操作レバーをロック状態及び非ロック状態に切り替えるストッパ部材の操作性を改善した吐出器を創出することを課題とする。
【解決手段】装着キャップ11、ポンプ機構20、ステム22、吐出ヘッド23、操作レバー24、ロック状態及び非ロック状態に設定するストッパ部材30及び支持部15と、を備え、ストッパ部材30は、操作主面31とストッパ片31aを有し、支持部15は背面15Aに、ストッパ片31aが挿入される挿入窓部15c及びストッパ片31aの先端が対向配置される突起部15dを有し、ストッパ片31aと突起部15dとはロック状態に切り替わることを防止する切り替え防止機構Aを構成しており、非ロック状態において、ストッパ片31aを前方向に押し込むことにより、ストッパ片31aが挿入窓部15cに入り込んでストッパ部材30の一方への回動が許容され、非ロック状態からロック状態に切り替え可能な構成とする。
【選択図】 図6
特許請求の範囲
【請求項1】
容器本体(2)が装着される装着キャップ(11)と、前記容器本体(2)から内容液を吸い上げるポンプ機構(20)と、該ポンプ機構(20)に対して上下動可能に設けられたステム(22)と、該ステム(22)の上端に連結されると共に前記ステム(22)を通じて吸い上げられた内容液を吐出する吐出ヘッド(23)と、該吐出ヘッド(23)を押し下げて前記ポンプ機構(20)を駆動させる操作レバー(24)と、前記操作レバー(24)を、一方に回動させたときには前記吐出ヘッド(23)の押し下げを規制するロック状態に設定し、他方に回動させたときには前記吐出ヘッド(23)の押し下げを許容する非ロック状態に設定するストッパ部材(30)と、前記装着キャップ(11)に設けられて前記操作レバー(24)及び前記ストッパ部材(30)を回動可能に支持する支持部(15)と、を備えた吐出器であって、
前記ストッパ部材(30)は、操作主面(31)と、開口部(32A)を有して前記操作主面(31)の両側に連設された一対の操作側面(32)と、前記操作主面(31)の内面に垂設されたストッパ片(31a)とを有し、
前記支持部(15)は、前記操作主面(31)と対向配置される背面(15A)に、前記ロック状態において前記ストッパ片(31a)が挿入される挿入窓部(15c)及び該挿入窓部(15c)の外側近傍に突設されると共に前記非ロック状態において前記ストッパ片(31a)の先端が対向配置される突起部(15d)、を有し、
前記ストッパ片(31a)と前記突起部(15d)とは、前記非ロック状態にあるときに、前記ストッパ部材(30)が前記一方に回動して前記ロック状態に切り替わることを防止する切り替え防止機構(A)を構成しており、
該切り替え防止機構(A)は、前記非ロック状態において、ストッパ片(31a)を前記背面(15A)に近づける前方向に押し込むことにより、前記ストッパ片(31a)が前記挿入窓部(15c)に入り込んで前記ストッパ部材(30)の前記一方への回動が許容され、前記非ロック状態から前記ロック状態に切り替えることが可能とされていることを特徴とする吐出器。
続きを表示(約 220 文字)
【請求項2】
規制部(33)が略半円筒状の半筒部(33A)で形成されている請求項1記載の吐出器。
【請求項3】
支持部(15)の側面(15B)に係合突起(15b)が突設されており、ストッパ部材(30)の開口部(31A)には、非ロック状態にあるときに前記係合突起(15b)と係合する前凹部(32a)が形成され、ロック状態にあるときに前記係合突起(15b)と係合する後凹部(32b)が形成されている請求項1又は2記載の吐出器。
発明の詳細な説明
【技術分野】
【0001】
本発明は、操作レバーの操作を規制するストッパ部材を備えた吐出器に関する。
続きを表示(約 2,400 文字)
【背景技術】
【0002】
操作レバー(トリガーレバー)を操作すると、それに連係して吐出ヘッド付きステムが押し下げられてポンプ機構が駆動され、内容液が容器本体からステムを通じて吸い上げられ、更に吐出ヘッドから吐出されるようにした吐出器において、操作レバーが誤操作されることによる内容液の液漏れ等を防止すべく、操作レバーを規制すると共にその規制解除を行うストッパ部材を、支持部の一対の側壁部に形成された第2支持凹部に対して揺動可能に設け、吐出ヘッドの下降移動を規制するロック状態と、ロック状態から後方に揺動して吐出ヘッドの下方移動を許容する非ロック状態と、に切り替え可能に設けられた吐出器が知られている(例えば、特許文献1)。
【先行技術文献】
【特許文献】
【0003】
特開2019-98241公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかし、特許文献1に記載の吐出器では、ストッパ部材がステムと支持部の間の狭い空間内で揺動する構成であり、しかも操作レバーと支持部との間の隠れた操作し難い位置に設けられた構成であるため、ストッパ部材を小さくする必要があり、ストッパ部材によるロック及びロック解除を行う際の操作性(使用性)になお改善の余地があった。
【0005】
本発明は、上記した従来技術における問題点を解消すべく、操作レバーをロック状態及び非ロック状態に切り替えるストッパ部材の操作性を改善した吐出器を創出することを課題とする。
【課題を解決するための手段】
【0006】
上記課題を解決するための手段のうち、本発明の主たる手段は、
容器本体が装着される装着キャップと、前記容器本体から内容液を吸い上げるポンプ機構と、該ポンプ機構に対して上下動可能に設けられたステムと、該ステムの上端に連結されると共に前記ステムを通じて吸い上げられた内容液を吐出する吐出ヘッドと、該吐出ヘッドを押し下げて前記ポンプ機構を駆動させる操作レバーと、前記操作レバーを、一方に回動させたときには前記吐出ヘッドの押し下げを規制するロック状態に設定し、他方に回動させたときには前記吐出ヘッドの押し下げを許容する非ロック状態に設定するストッパ部材と、前記装着キャップに設けられて前記操作レバー及び前記ストッパ部材を回動可能に支持する支持部と、を備えた吐出器であって、
前記ストッパ部材は、操作主面と、開口部を有して前記操作主面の両側にに連設された一対の操作側面と、前記操作主面の内面に垂設されたストッパ片とを有し、
前記支持部は、前記操作主面と対向配置される背面に、前記ロック状態において前記ストッパ片が挿入される挿入窓部及び該挿入窓部の外側近傍に突設されると共に前記非ロック状態において前記ストッパ片の先端が対向配置される突起部、を有し、
前記ストッパ片と前記突起部とは、前記非ロック状態にあるときに、前記ストッパ部材が前記一方に回動して前記ロック状態に切り替わることを防止する切り替え防止機構を構成しており、
該切り替え防止機構は、前記非ロック状態において、ストッパ片を前記背面に近づける前方向に押し込むことにより、前記ストッパ片が前記挿入窓部に入り込んで前記ストッパ部材の前記一方への回動が許容され、前記非ロック状態から前記ロック状態に切り替えることが可能とされていることを特徴とする、と云うものである。
本発明の主たるの手段では、操作レバーで吐出操作を行った際に、ストッパ部材が一緒に回動して意図せずに非ロック状態からロック状態に切り替わることを防止できるため、吐出操作を継続して行うことができる。また非ロック状態において、ストッパ片を前方に押し込むと、ストッパ片が挿入窓部に入り込んでストッパ部材の前記一方への回動が許容されるため、スムーズにロック状態に戻すことができる。
【0007】
また本発明の第2の手段は、上記第1の手段に、規制部が略半円筒状の半筒部で形成されている、との手段を加えたものである。
上記手段では、ステムを後方から嵌合することが可能となるため、容易にロック状態に設定することができる。
【0008】
また本発明の第3の手段は、上記第1又は第2の手段に、支持部の側面に係合突起が突設されており、ストッパ部材の開口部には、非ロック状態にあるときに前記係合突起と係合する前凹部が形成され、ロック状態にあるときに前記係合突起と係合する後凹部が形成されている、との手段を加えたものである。
上記手段では、係合突起が前凹部又は後凹部に係合することにより、非ロック状態又はロック状態を維持することができる。
【発明の効果】
【0009】
本発明では、操作レバーで吐出操作を行った際に、ストッパ部材が一緒に回動して意図せずに非ロック状態からロック状態に切り替わることを防止できるため、吐出操作を継続して行うことができる。
【図面の簡単な説明】
【0010】

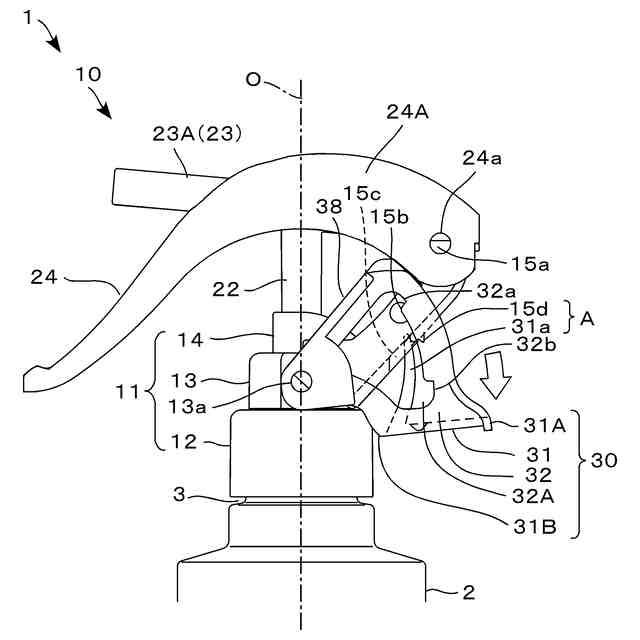

本発明の実施の形態としての吐出容器の側面図である。

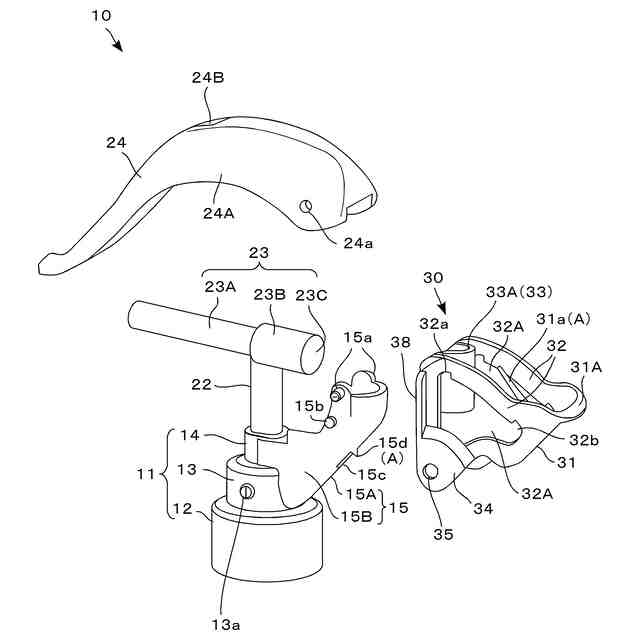

本発明に係る吐出器の分解斜視図である。

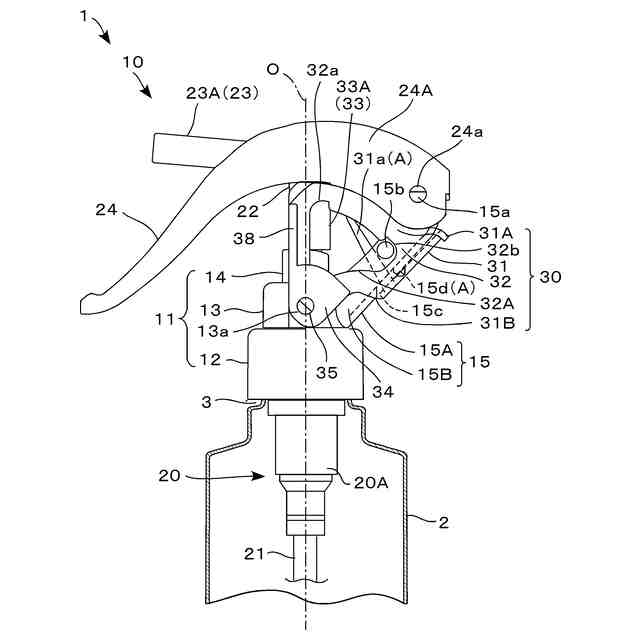

ロック状態を示す吐出容器の側面図である。

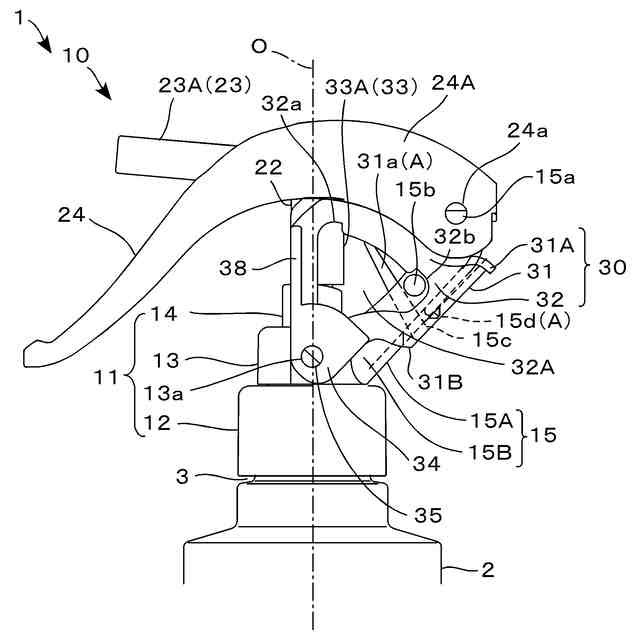

ロック状態から非ロック状態への切り替え操作を示す吐出容器の側面図である。

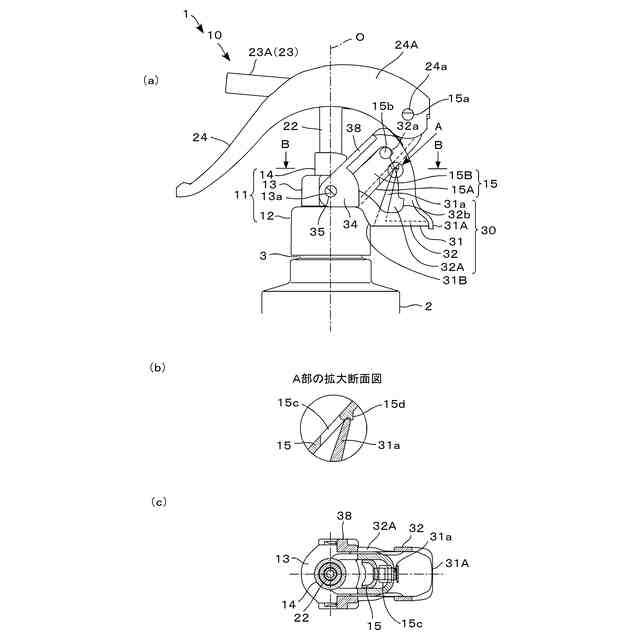

(a)は非ロック状態を示す吐出容器の側面図、(b)は(a)中のA部を拡大して示す部分断面図、(c)は(a)のB-B線における矢視方向断面図である。

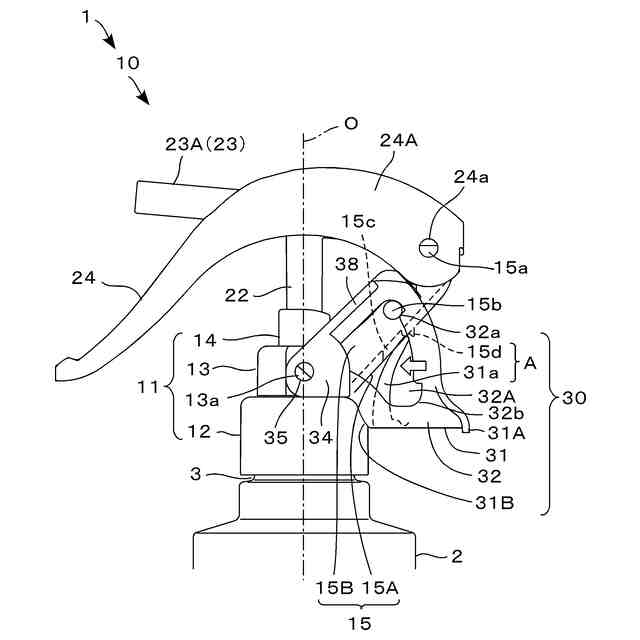

非ロック状態からロック状態への切り替え操作を示す吐出容器の側面図である。
【発明を実施するための形態】
